제품 상세 정보:
|
| 타입: | FFC는 전보를 칩니다 | 기술: | dvi 이사회 fpc |
|---|---|---|---|
| 서비스: | ODM OEM은 받아들입니다 | 심 자재: | 금도금된 / 주석 도금된 구리 |
| 피치: | 0.5 밀리미터 | 색: | 백색 / 노랑색 |
| 하이 라이트: | DVI 이사회 FPC 리본 케이블,50 핀 FPC 리본 케이블,DV FFC 플랫 케이블 |
||

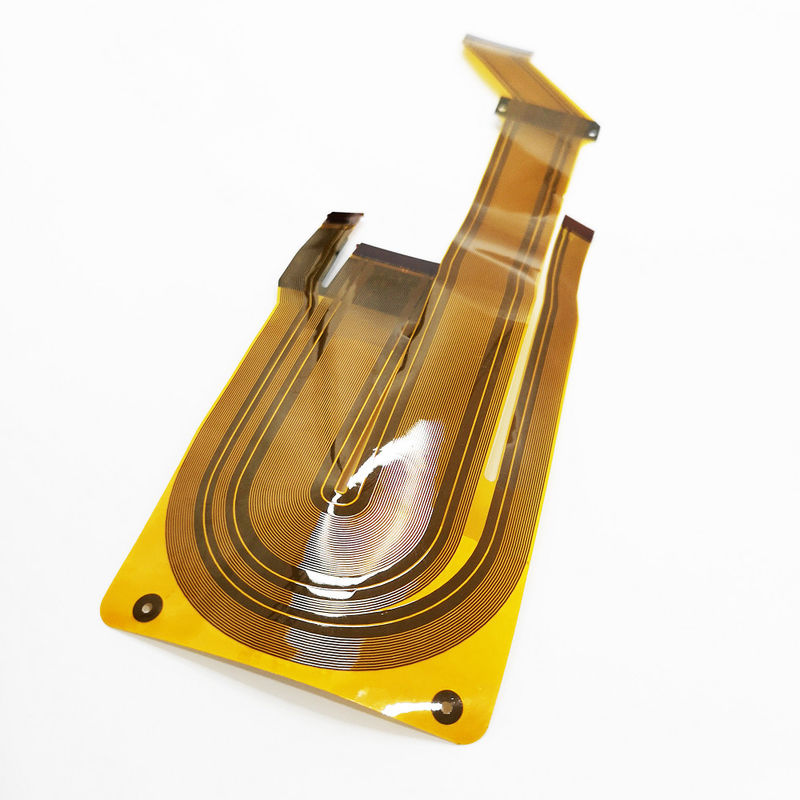

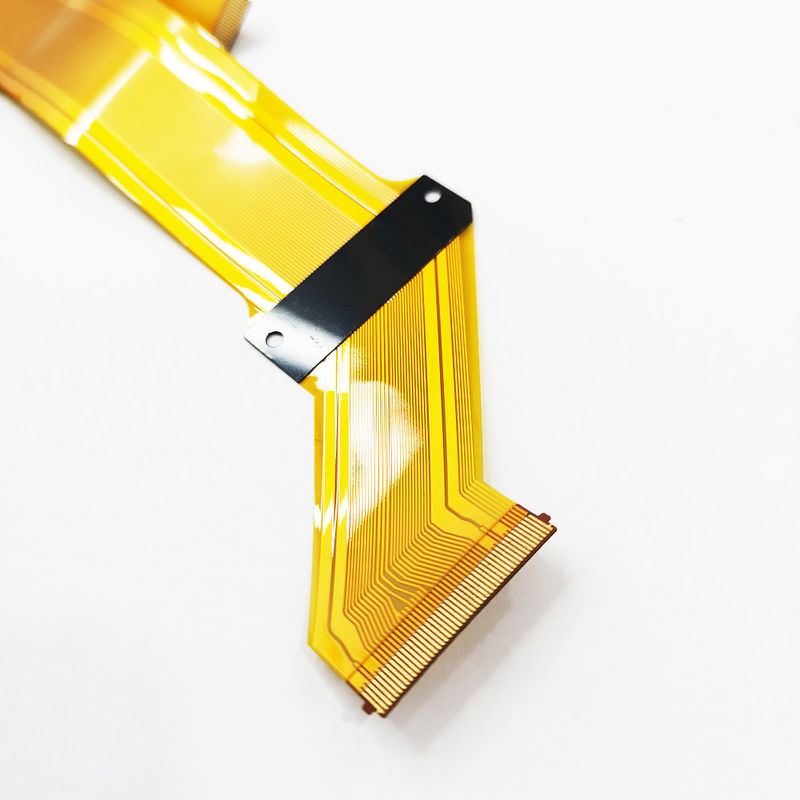

DV를 위한 에프피씨 케이블 데이터 입력 Dvi 위원회 50 핀
제품 설명
| 항목 | 파라메레르스 |
| 양측 사이드 / 멀리티 레이어 | |
| 맥스 패널 사이즈 | 32'*20'(800mm*508mm) |
| 최소 트랙 / 격차 IL | 0.075 mm/0.075mm(3mil/3mil) |
| 인너 레이어 일 측 위의 민 환형 링 | 3 밀리리터(0.075mm) |
| 최대 Cu 중량 OL | 6 항공 회사 코드(210um) |
| 최대 Cu 중량 1L | 12 항공 회사 코드(420um) |
| 마감판 두께 | 0.20-6mm |
| 레이어 총수 | 2-32L |
| 레이어 등록에 대한 레이어 | ±3mil(±76um) |
| 민은 구멍 직경을 완성했습니다 | 0.15 mm(6mil), HDI를 위한 0.1mm(4mil) |
| 홀 위치 정확도 | ±2mil(±50um) |
| 슬롯 하로에 허용한도 | ±3mil(±75um) |
| PTH 직경 공차 | ±2mil(±50um) |
| NPTH 직경 공차 | ±1mil(25±um) |
| 맥스 종횡비 PTH | 10:1 |
| 더 홀의 벽 위의 구리 | 0.4-2mil(10-50um) |
| 그라피크 패턴 인쇄 허용한도 | ±3mil(0.075um) |
| 의존한 최소 트랙 / 격차 1L(mil)-copper 중량 | 3 mil/3mil(75um/75um) |
| 이온화 입자의 자리길 부식 허용한도 | ±1mil(±25um) |
애플리케이션
자사 제품은 넓게 통신, 컴퓨팅 네트워크, 의학 장비와 많은 다른 첨단 기술 분야에서 사용됩니다.
우리의 서비스
전문적 부서로, 우리는 제공할 수 있습니다 :
PCB 디자인
PCB 제품 : PCB 파일 또는 거버 파일은 필요했습니다
PCB PCBA SMD SMT 집회 : Bom 목록은 필요했습니다
전자 설계
역분석 공학 - PCB 카피, PCB 복제품, IC은 디코딩합니다
성분 조달
PCB PCBA 완성품 검사
대량생산
생산 계약 생산
NDA - 비공개 협약
우리의 PCB 제조 능력
| 항목 | 상술 | |
| 1 | 레이어의 수 | 1-16 층 (표준) |
| 2 | 재료 | FR4, 알루미늄, FPC |
| 3 | 표면가공도 | HASL(LF), 금 도금법, 에니그, 침지 금, 침적식 주석, OSP |
| 4 | 마감 보드 두께 | 0.2mm-6.00 mm(8mil-126mil) |
| 5 | 구리 두께 | 1/2 온스 분 ;12 온스 최대 |
| 6 | 솔더 마스크 | Green/Black/White/Red/Blue/Yellow |
| 7 | Min.Trace 폭 & 행간 | 0.075 mm/0.1mm(3mil/4mil) |
| 8 | CNC 드리링을 위한 Min.Hole 지름 | 0.1 mm(4mil) |
| 9 | 펀칭을 위한 Min.Hole 지름 | 0.9 mm(35mil) |
| 10 | 가장 큰 패널 사이즈 | 610mm*508mm |
| 11 | 홀 포지톤 | +/-0.075mm(3mil) CNC 드리링 |
| 12 | 관리인 폭(W) | 0.05 mm(2mil) 또는 ;바탕 그림의 +/-20% |
| 13 | 홀 지름(H) | PTH Ｌ :+/-0.075mm(3mil) ;논-PTH Ｌ :+/-0.05mm(2mil) |
| 14 | 개요 허용한도 | 0.125 mm(5mil) CNC 라우팅 ;강타하는 것에 의한 +/-0.15mm(6mil) |
| 15 | 날실 & 트위스트 | 0.70% |
| 16 | 절연 저항 | 10Kohm-20Mohm |
| 17 | 전도성 | <50ohm> |
| 18 | 시험 전압 | 10-300V |
| 19 | 패널 사이즈 | 110×100mm(min) ;660×600mm(max) |
| 20 | 층-층 등록 오류 | 4 층 :0.15 mm(6mil)최대 ;6 층 :0.25 mm(10mil)최대 |
| 21 | 인너 레이어의 우회적임 패턴에 대한 구멍 가장자리 사이의 Min.spacing | 0.25 mm(10mil) |
| 22 | 인너 레이어의 회로 패턴에 대한 이사회 오우라인 사이의 Min.spacing | 0.25 mm(10mil) |
| 23 | 판 두께 허용한도 | 4 층 :+/-0.13mm(5mil) ;6 층 :+/-0.15mm(6mil) |
| 24 | 임피던스 제어 | +/-10% |
| 25 | 다른 임펜던스 | +-/10% |
FAQ
Q1 : PCB와 PCBA 서비스의 주 종이 무엇입니까?
한 : 산업적인 장치 / 의학 장비 본기판 / 통신 장치 / 무선 Devices/ 소비자 전자장치.
Q2 : 공장 또는 거래 기업입니까?
한 : 우리는 PCB PCBA OEM 한 서비스 중지 공장입니다.
Q3 : 얼마나 많은 SMD 라인이 당신을 하는지 가지고 있습니까?
한 : 8개 라인, 일본으로부터의 장비, 야마야 브랜드.
Q4 : 내가 PCB 카피 또는 PCB 디자인을 필요로 하거나 PCB가 재디자인하면?
한 : 우리의 프로팀으로. 풍부한 경험으로, 우리는 당신에게 좋은 서비스를 제공할 수 있습니다 :
한, PCB 개략도 파일 ;
비, 특정 기능 기술 ;
Ｃ, 2 또는 많은 일한 샘플 ;
당신이 제공할 수 있는 어떠한 상세 정보인도 Ｄ.
