브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
여성 헤더

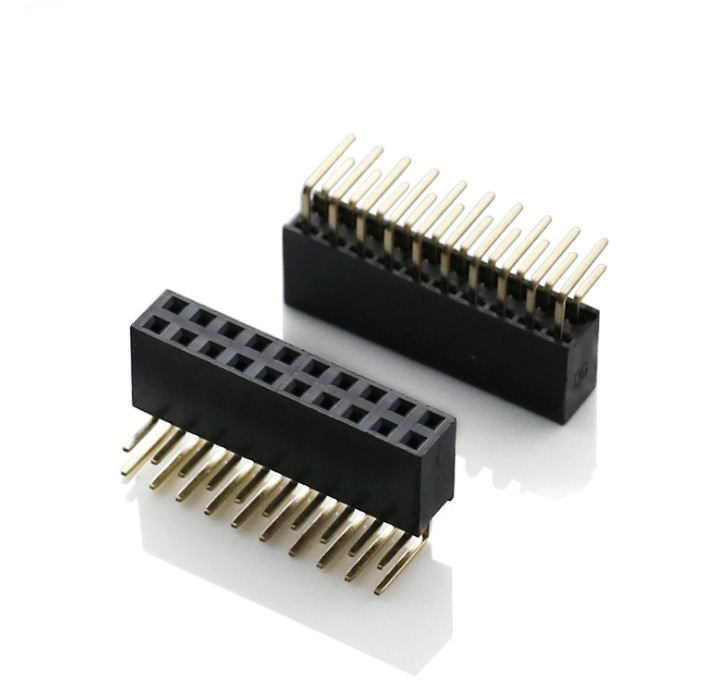

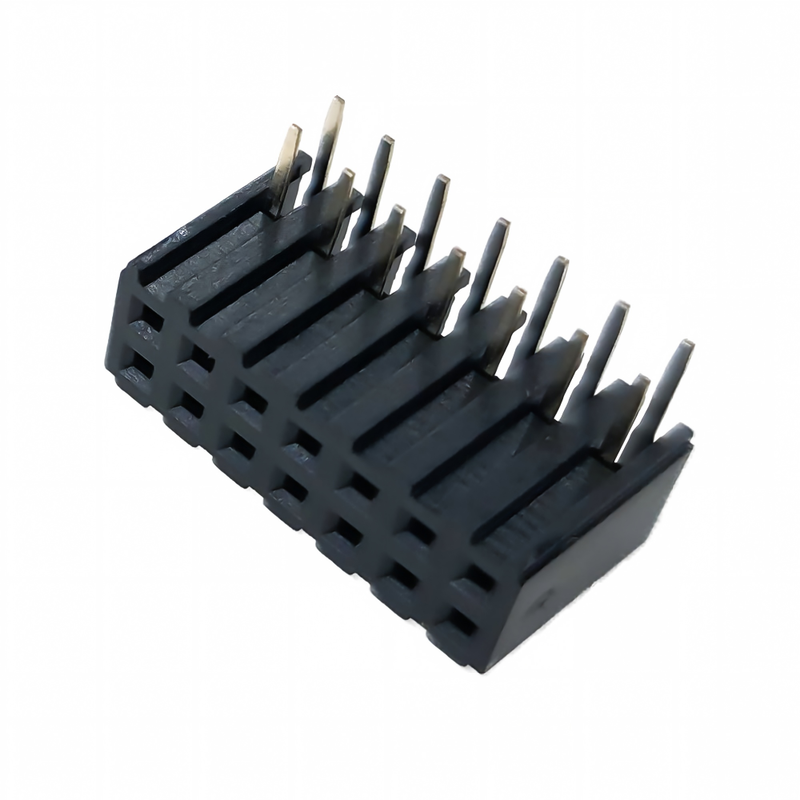

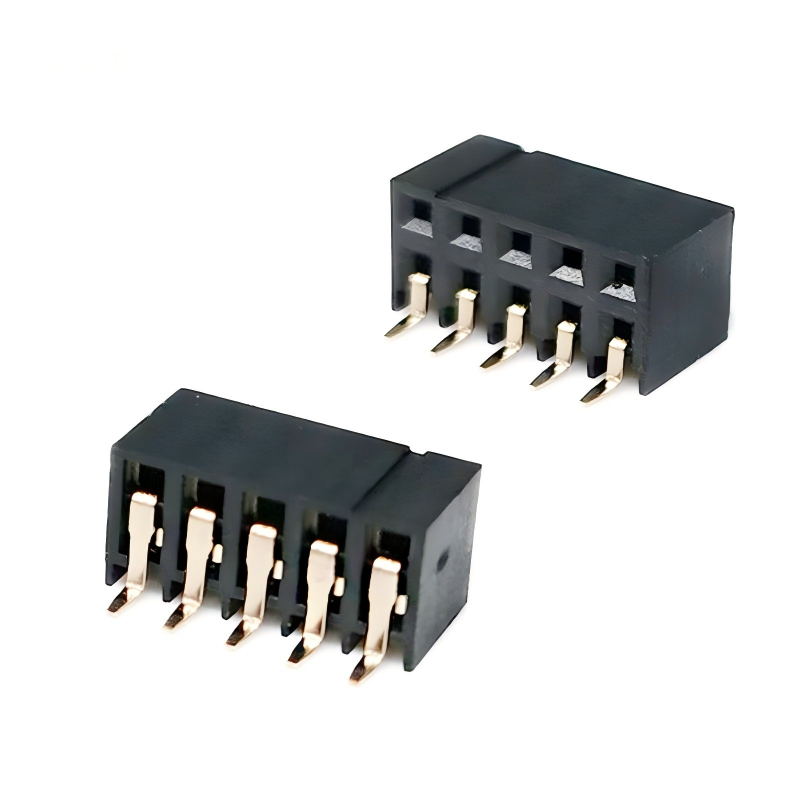

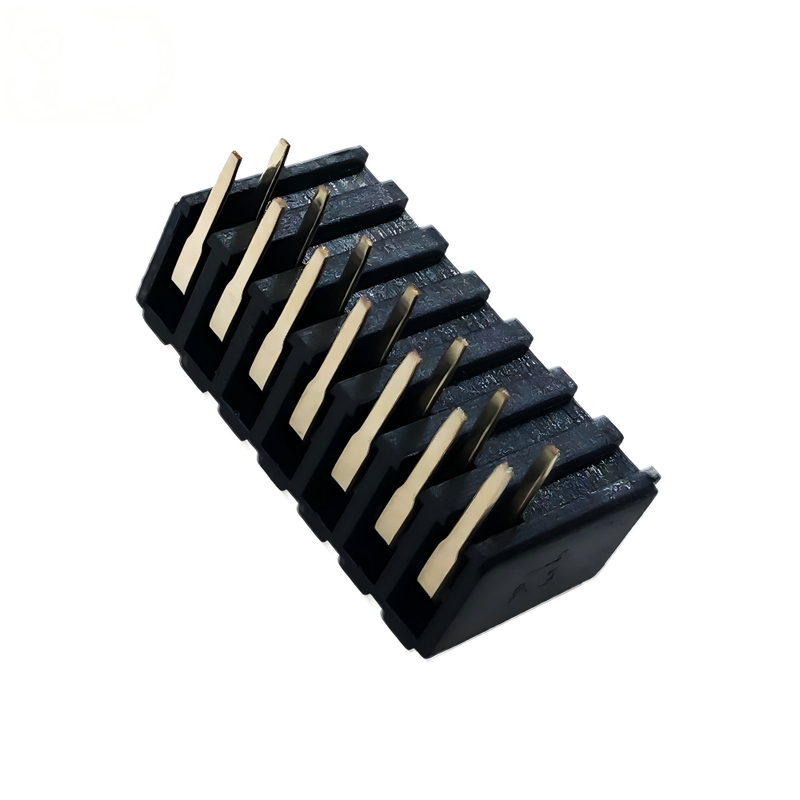

2.54mm Pitch 20 Pin 여성-남자 SMT 타입 PCB 소켓 핀 헤더
제품 설명
| 항목 | 사양 |
|---|---|
| 제품 이름 | 맞춤형 2.54mm Pitch 두 줄 여성 헤더 |
| 피치 | 20.54mm (0.100인치) |
| 줄 수 | 듀얼/두줄 |
| 핀 범위 | 2×2 ~ 2×40 핀 (총 4~80 포지션) |
| 장착형 | 횡단 구멍 (THT) / SMT 표면 장착 (특별 선택) |
| 방향성 | 직선 수직 / 직각 / 맞춤형 스택 높이 |
| 가속 전류 | 3A 단 한 접촉 |
| 가등전압 | 250V AC |
| 접촉 저항 | ≤ 20mΩ |
| 단열 저항 | ≥ 1000 MΩ |
| 전압을 견딜 수 있는 장치 | AC 500V, 1분 |
| 작동 온도 | -40 °C ~ +105 °C |
| 역류 저항 | 최대 260 °C, 5~10초 (SMT 버전) |
| 짝짓기 순환 | 100~500주기 (플래팅에 따라) |
| 준수 | RoHS 2.0, REACH, UL94-V-0 가구 |
우리의 맞춤형 2.54mm (.100 인치) 두 줄 여성 헤더는 산업 자동화 제어 시스템에 특별히 설계 된 보드-투-보드 PCB 소켓 커넥터입니다. 이 표준 0.100 ′′ 피치 형식 인수는 안정적인 신호와 PLC 모듈의 저전력 상호 연결을 제공합니다., IO 보드, 모션 컨트롤 유닛, 그리고 산업용 임베디드 컨트롤러. 대량 생산 일반 여성 헤더와 달리,그리고 기계적 특징을 당신의 산업 PCB 레이아웃에 맞게, 진동 환경 및 생산 과정 요구 사항. 통 구멍 및 SMT 재 흐름 조립에 적합합니다. 이러한 소켓은 일반적인 산업 문제를 해결합니다.진동 아래 간헐적 접촉, 용접 변형, 제한 된 발자국 공간 및 혼합 신호-저전력 전송 시나리오.
자료 세부 사항
| 구성 요소 | 표준 자료 | 사용자 지정 옵션 |
|---|---|---|
| 격리장치 | PA66-GF, UL94-V-0 불 retardant 검은색 | PA6T / LCP 고온 플라스틱 |
| 연결 단말기 | 포스포르-브론스 (고속 유물 보유) | 원료 최적화된 비-진동용 용 Brass |
| 베이스 하부 접착 | 50 μ ̊ 니켈 차단층 | ∙ |
| 접촉 표면 접착 | 금속 (비용 효율) | 3~15 μ ̊ 금 플래시 / 고 진동 산업 부지에 대한 완전한 금 접착 |
사용자 정의 옵션
핀 수: 표준 20P 외에도 2-50 개의 핀이 제공됩니다.
표면: 플래시 골드 / 하드 골드 / 매트 틴
특징: 편광 키, 위치 스핀을 추가
패키지: SMT 피더에 대한 스릴 크기를 조정
더 높은 온도 요구 사항에 대한 주택 재료 업그레이드
응용 산업 및 전형적인 최종 제품
콤팩트 PCB와 보드 연결에 적합합니다. 구멍 연결 장치가 보드 공간을 너무 많이 차지합니다.
산업 제어 및 자동화: 소형 PLC 모듈, 센서 인터페이스 보드, 데이터 획득 카드, 필드 버스 서브 보드
IoT & 엣지 스마트 하드웨어:BLE/LoRa/Wi-Fi 라디오 모듈, 게이트웨이 내부 간 연결, 스마트 센서 노드
의료용 전자 기기: 휴대용 진단 장비, 환자 모니터링 보조 모듈 (RoHS 준수 재료)
소비자용 미니 장비: 휴대용 장치, 착용 가능한 모듈, 미니 개발 보드, JTAG / ISP 디버그 인터페이스 커넥터.
새로운 에너지 및 시험 장비: 배터리 관리 보조 보드, 시험 장치 내부 연결, 컴팩트 전력 제어 하위 모듈
샘플 사용 가능성 및 정책
표본은 그들의 요청에 따라 무료로 우리의 고객에게 보내질 것입니다, 그들이 화물 비용을 지불 할 준비가 될 때까지, 또는 우리는 또한 우리 쪽에서 일부 오래된 고객을위한 화물을 지불 할 수 있습니다,또는 고객은 화물을 미리 지불 할 수 있습니다.그리고 우리는 또한 우리의 택배와 샘플을 보낼 수 있습니다.
보증/보증/약관
우리는 제품의 품질을 보장합니다.
15일 빠른 배송이 보장됩니다.
결제 조건에는 T/T가 포함되지만 L/C, PayPal, Western Union 등 협상이 가능합니다.
판매 후 서비스
우수한 서비스는 사무실과 본사를 통해 제공됩니다.
전화, 이메일 또는 편리하다면 사무실을 방문하여 저희에게 연락하시기 바랍니다.
친절한 서비스 외에도 가장 경쟁력 있는 가격과 유연한 일정을 제공합니다.
FAQ
Q: MOQ는 얼마인가요?
A: 우리의 MOQ는 일반적으로 1000 pcs에 온다, 하지만 우리는 테스트를 위해 작은 주문 양을 받아 들인다.
Q: 공장을 방문할 수 있나요?
A: 우리의 공장을 방문하는 것을 환영합니다, 우리는 당신에게 우리의 전문 생산 프로세스를 보여줄 것입니다, 우리는 당신과 장기 협력 구축 할 수 있습니다.
질문: 샘플 시기는 얼마인가요? 배달 시기는 얼마인가요?
A: 샘플에 7 일, 대량 생산에 15-20 일. 양에 따라 다릅니다.
질문: 어떻게 상품을 검사할 수 있나요?
A: 공장을 방문하거나 세 번째에게 검사하도록 요청하거나 사진 검사를 통해 검사 할 수 있습니다.
Q: 내 나라로 배송하는 데 드는 비용은 얼마입니까?
A: 화물 운송 회사는 귀하의 총 무게와 CBM에 따라 화물을 제공합니다.
질문: 주문을 배송하는지 어떻게 알 수 있나요?
A: 추적 번호 ((DHL, UPS, FedEx, TNT, EMS, 등), 항공 화물, 또는 B / L 바다에 의해 귀하의 상품이 출하 될 즉시 당신에게 보내질 것입니다. 우리는 또한 배달에 대해 추적하고 정보를 유지합니다.도움이 되는 후속 서비스 제공우리는 당신이 판매하는 것을 지원합니다.
Q: 개인화 / 맞춤형 제품을 만들 수 있습니까?
A: 물론, 그냥 당신의 그림이나 샘플을 보내주세요.
