Name: 와이어-투-보드 JST 호환 1.25mm / XH 2.54mm / PH 2.0 크림프 수직 및 직각 수 커넥터 하우징 | 2510 PCB 커넥터
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: 웨이퍼 하우징 터미널
Price: 4.01 USD
Availability: InStock

집 > 제품 > 웨이퍼 박스 커넥터 >

와이어-투-보드 JST 호환 1.25mm / XH 2.54mm / PH 2.0 크림프 수직 및 직각 수 커넥터 하우징 | 2510 PCB 커넥터

JST 호환 1.25mm 웨이퍼 하우징

2.54mm PH 크림프 PCB 커넥터

수직 직각 수 웨이퍼 커넥터

원래 장소:

중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

웨이퍼 하우징 터미널

저희와 연락

인용 을 요청 하십시오

와이어-투-보드 JST 호환 1.25mm / XH 2.54mm / PH 2.0 크림프 수직 및 직각 수 커넥터 하우징 | 2510 PCB 커넥터

제품 세부정보

내구성:

높은

연결 유형:

스냅온

종료 스타일:

솔더

연락하다:

50U 이상 금도금 황동

온도 범위:

-40 ~ 85도 섭씨

도금:

틴 플래팅

강조하다:

JST 호환 1.25mm 웨이퍼 하우징

2.54mm PH 크림프 PCB 커넥터

수직 직각 수 웨이퍼 커넥터

결제 및 배송 조건

최소 주문 수량

1000개

가격

Negotiable Price

포장 세부 사항

내부 패키지:릴에서; 외부 패키지: 카톤 릴

배달 시간

5~7일

지불 조건

신용장, T/T, 페이얄

공급 능력

3KK 개

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

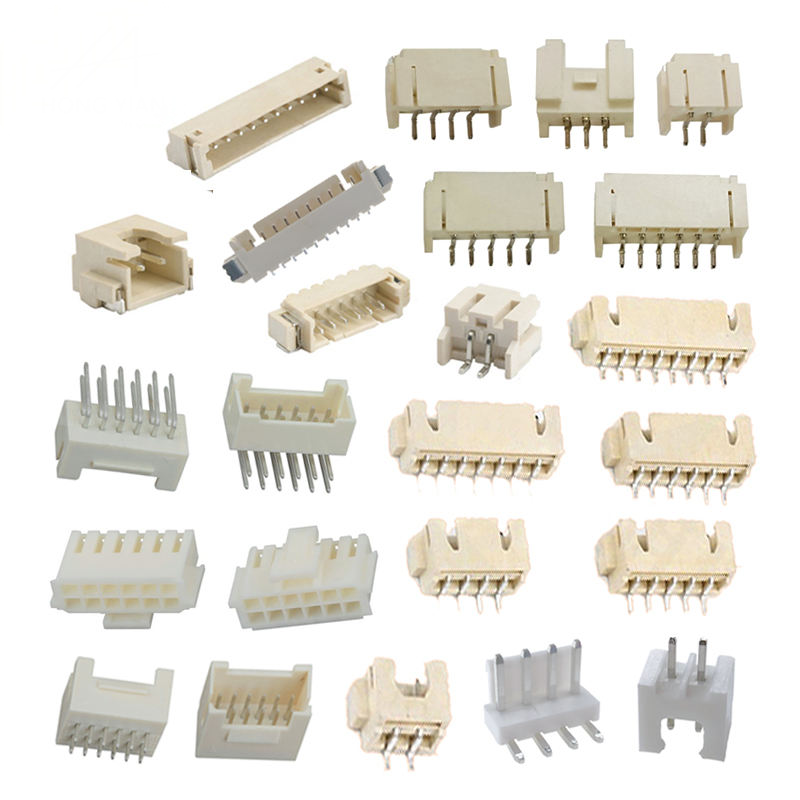

와이어-투-보드 JST 호환 1.25mm / XH 2.54mm / PH 2.0 크림프 수직 및 직각 수 커넥터 | 2510 PCB 커넥터

제품 하이라이트

다중 피치 플랫폼: 1.25mm / PH2.0mm / XH2.54mm / 2510 2.54mm, JST 풋프린트 표준과 드롭인 호환
듀얼 장착 옵션: 수직 (스트레이트) 및 직각 (R/A 90°) 수 와퍼 헤더, THT 스루홀 표준 PCB 조립용
완전한 크림프 스타일 시스템: PCB 헤더 + 플라스틱 하우징 + 크림프 터미널, 2-20P 단일 행 핀 수
RoHS 및 REACH 준수; UL94-V-0 절연 재료; 안정적인 신호 및 전력 전송을 위한 주석 도금 인청동 접점
대량 생산에 최적화: 안정적인 크림프 성능, 낮은 삽입력 결합, 오리지널 브랜드 부품 대비 경쟁력 있는 가격

기술 사양

일반 기계적 매개변수

항목	사양
사용 가능한 피치	1.25mm / PH2.0mm / XH2.54mm / 2510-2.54mm
핀 수	2-20 포지션, 단일 행
장착 유형	수직 (스트레이트 180°), 직각 (R/A 90°), THT 스루홀
결합 사이클	최소 300 사이클
적용 와이어 AWG	AWG#30-#22 (피치 변형에 따라 다름)
PCB 두께 지원	1.6mm 표준 PCB
잠금 구조	마찰 양극 잠금

재료 및 전기적 특성

항목	사양
접점 재료	인청동
접점 도금	무광 주석 도금 표준; 금 플래시 옵션
하우징 절연체	PA66, UL94-V-0 난연 등급
정격 전류 (핀당)	1.0A-3.0A (피치 변형에 따라 다름; 고온 환경에서 디레이팅)
정격 전압	250V AC/DC
초기 접점 저항	≤10mΩ
절연 저항	≥1000MΩ
내전압	1000V AC / 1분, 절연 파괴 없음

환경 및 납땜 가이드

항목	사양
작동 온도	-25℃ ~ +85℃ (전류 상승 온도 포함)
납땜 공정	THT 헤더용 웨이브 솔더링; 표준 스루홀 납땜
권장 납땜 온도 및 시간	최대 260℃, 핀 침지 ≤5초
규정 준수	RoHS 2.0, REACH
보관 조건	건조한 실내, 부식성 가스 피함, -10℃ ~ +40℃

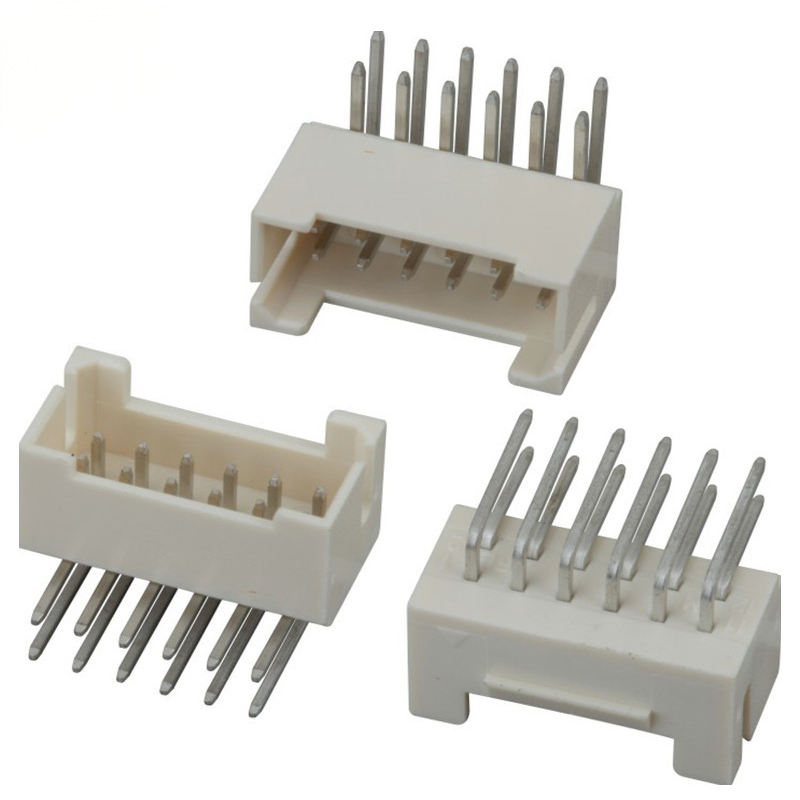

와이어-투-보드 JST 호환 1.25mm / XH 2.54mm / PH 2.0 크림프 수직 및 직각 수 커넥터 하우징 | 2510 PCB 커넥터

제품 특징

듀얼 방향: 상단 진입 배선용 수직 스트레이트; 측면 진입 케이블 라우팅용 직각 R/A, 유연한 PCB 레이아웃 자유도
단일 행 2-20 포지션, 일관된 핀 피치 허용 오차 ±0.05mm, 정확한 결합 보장 및 잘못된 삽입 손상 방지
주석 도금된 인청동 접점 빔; 고주기/부식성 환경 프로젝트를 위한 금 플래시 도금 옵션
PA66 UL94-V-0 하우징 재료, 노화 방지, 리플로우 및 웨이브 솔더링 공정을 위한 우수한 내열성
하우징의 양극 마찰 잠금 래치 설계, 중간 정도의 진동 조건에서 뽑힘 방지 성능 향상
완전한 크림프 종단 솔루션: 일치하는 크림프 터미널 및 하우징 함께 제공; 표준 산업용 크림프 툴링과 호환
JST 스타일 풋프린트와 드롭인 기계적 호환성; 교체 프로젝트를 위한 PCB 풋프린트 수정 불필요
엄격한 입고 및 출고 QC: 배치당 치수 검사, 접점 저항, 절연 내압 테스트

제품 장점

다중 피치 원스톱 소싱: 1.25 / 2.0 / 2.54mm의 일반적으로 사용되는 와이어-투-보드 사양을 다루어 멀티 공급업체 BOM 관리 작업량 감소
레이아웃 유연성: 수직 및 직각 헤더 옵션은 좁은 인클로저 공간에 적응하고 컴팩트 PCB의 케이블 라우팅 충돌 방지
비용 최적화 드롭인 교체: JST 스타일과 기계적으로 호환, PCB 레이아웃 재설계 없이 리드 타임 단축 및 부품 비용 절감
대량 생산 친화적: 안정적인 크림프 터미널 품질, 표준 크림프 장비와 호환; 하네스 작업장의 낮은 불량률
듀얼 등급 도금 선택: 일반적인 비용 민감 프로젝트를 위한 주석 도금; 고진동/고결합 사이클 장치를 위한 금 플래시
전체 범위 QC 커버리지: 고객 감사용 기계적 치수, 전기적 성능, 재료 인증 문서 제공

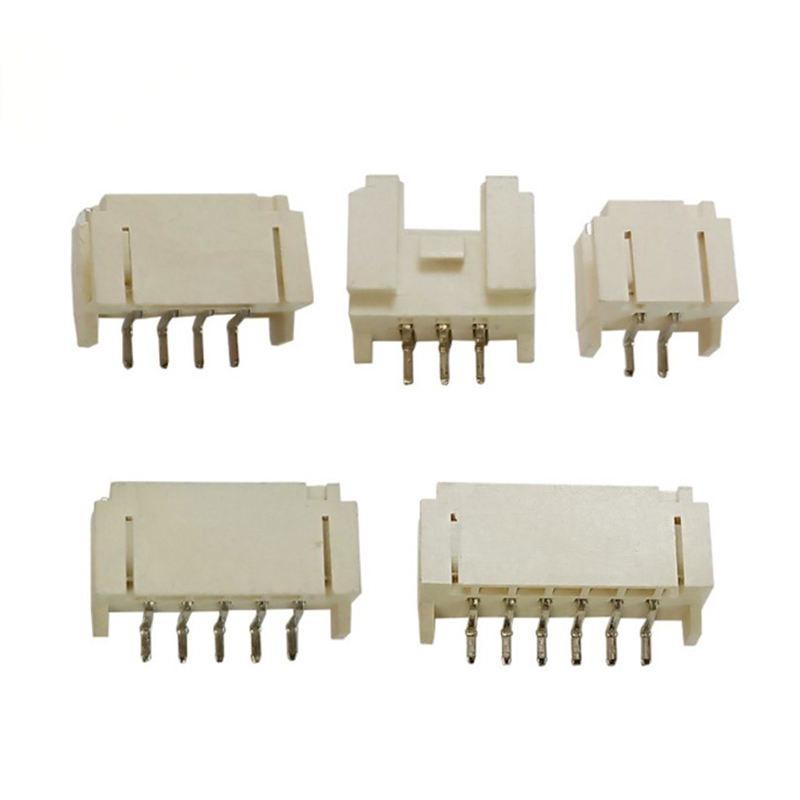

와이어-투-보드 JST 호환 1.25mm / XH 2.54mm / PH 2.0 크림프 수직 및 직각 수 커넥터 하우징 | 2510 PCB 커넥터

응용 분야

가전제품: 가정용 기기, 스마트 홈 모듈, 팬 및 모터 내부 배선, LED 드라이버 보드
IoT 및 임베디드 하드웨어: 센서 모듈, 배터리 팩 내부 연결, 제어 보드
산업 장비: 소형 산업용 컨트롤러, 테스트 장비, 계측기 내부 신호-전력 상호 연결
3D 프린터 및 RC 장비, 사무 자동화 하드웨어, 의료 비중요 내부 배선

와이어-투-보드 JST 호환 1.25mm / XH 2.54mm / PH 2.0 크림프 수직 및 직각 수 커넥터 하우징 | 2510 PCB 커넥터

자주 묻는 질문

1. Q: 카탈로그가 있습니까? 모든 제품을 확인할 수 있도록 카탈로그를 보내주시겠습니까?

A: 네, 온라인으로 문의하시거나 이메일을 보내 카탈로그를 받으실 수 있습니다.

2. Q: 카탈로그에서 제품을 찾을 수 없습니다. 이 제품을 만들어 주실 수 있습니까?A: 저희 카탈로그에는 대부분의 제품이 나와 있지만 전부가 아닙니다. 필요한 제품과 수량을 알려주시면 됩니다. 저희가 가지고 있지 않더라도 새로운 금형을 설계하고 제작하여 생산할 수 있습니다. 참고로 일반 금형 제작에는 약 35-45일이 소요됩니다.

3. Q: 샘플을 제공해 주실 수 있습니까? 이 샘플은 무료입니까?

A: 네, 테스트를 위해 5-10개의 커넥터 무료 샘플을 제공합니다. 하지만 배송비는 고객님께서 부담하셔야 합니다.

4. Q: 배송 시간은 어떻게 되나요?

A: 재고 상품은 1일 이내에 배송되며, 맞춤 제작 상품은 5-7일 이내에 배송됩니다.

5. Q: 주문은 어떻게 배송되나요?

A: 소형 패키지는 DHL, FedEx, UPS, TNT, EMS와 같은 특송으로 발송됩니다. 이는 방문 서비스입니다. 대형 패키지는 항공 또는 해상으로 발송할 수 있습니다. 표준 수출용 상자를 사용합니다. 배송 중 발생하는 제품 손상에 대해서는 당사가 책임집니다.

6. Q: 어떤 종류의 결제를 받으십니까? RMB로 결제할 수 있습니까?

A: T/T (전신환), 웨스턴 유니온, 페이팔을 받습니다. 송장 금액과 동일한 금액을 받을 수 있는지 확인하십시오. RMB로 결제하셔도 됩니다. 문제 없습니다.

7. Q: 귀사의 품질 관리는 어떻습니까?

A: ISO9001을 엄격히 준수하며, IQC, OQC, IPQC, QA가 품질 부서의 10%를 차지합니다. 모든 제품은 CCD로 테스트됩니다.

8. Q: 모든 제품의 가격 목록이 필요합니다. 가격 목록이 있습니까?

A: 모든 제품의 가격 목록은 없습니다. 품목이 너무 많아 모든 가격을 목록으로 만드는 것은 불가능하며, 재료비와 수량 때문에 가격이 항상 변동합니다. 필요한 모든 품목 목록을 제공해 주시면, 저희가 신중하게 하나씩 확인하여 사양 및 가격 목록을 제공해 드리겠습니다.

9. Q: 맞춤 제작 제품 및 맞춤 포장이 가능합니까?

A: 네. 이전에 고객을 위해 많은 맞춤 제작 제품(주로 와이어 하네스)을 만들었습니다. 맞춤 포장에 관해서는 로고나 기타 정보를 패키지에 넣는 데 문제가 없습니다. 다만 추가 비용이 발생한다는 점을 알려드립니다.

10. Q: 어떤 인증서가 있습니까?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 등
