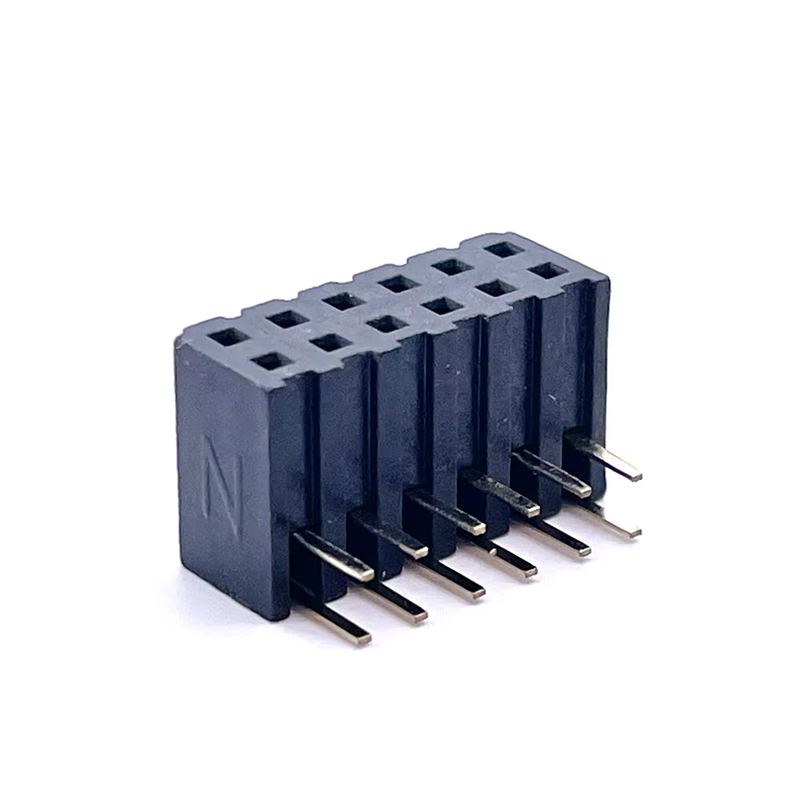

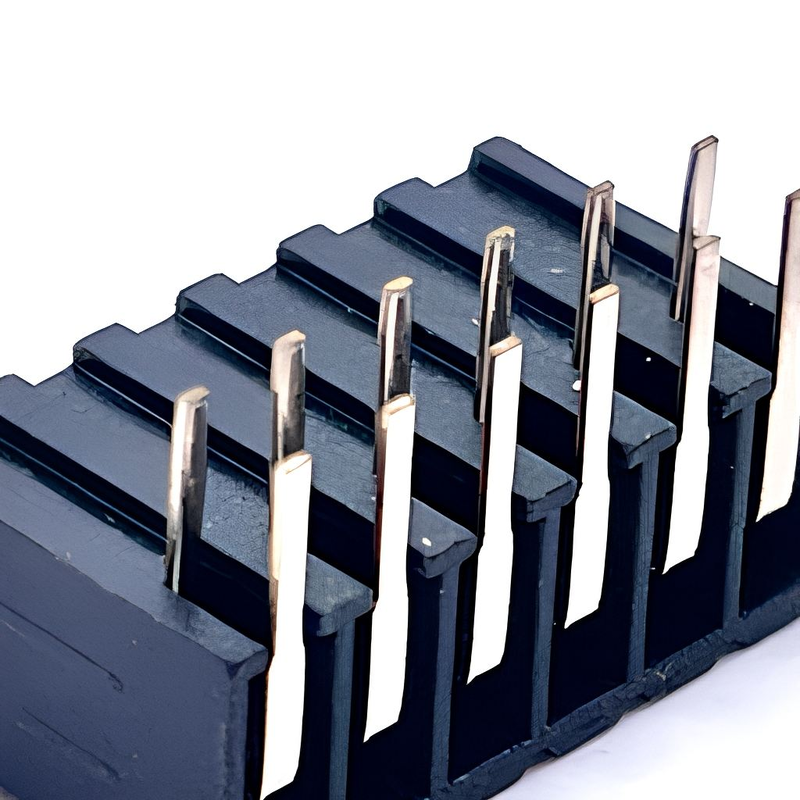

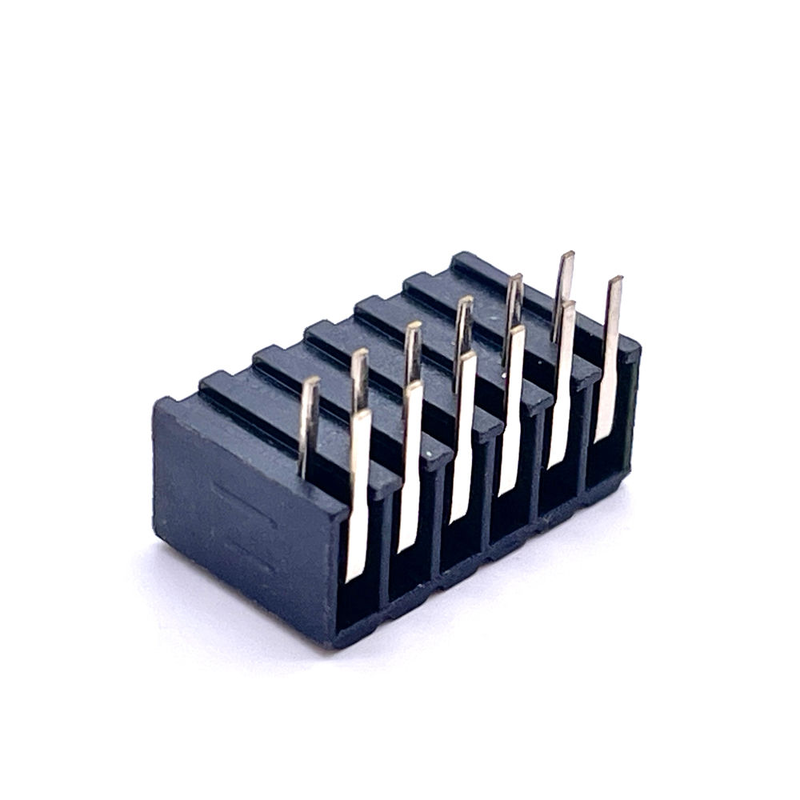

여성 헤더
안전한 잠금, 낮은 결합 높이, 진동 방지 연결 설계를 갖춘 컴팩트한 12핀 암 헤더.
공간, 고정 및 연결 안정성이 중요한 자동차 PCB 패널, 오디오 인터페이스, 제어 장치 및 컴팩트 전자 어셈블리에 설계되었습니다.
2.0mm 피치 | 12핀 암 헤더 — 공간 제약이 있는 PCB 설계를 위한 컴팩트한 레이아웃.
ZIF / Non-ZIF 잠금 옵션 — 결합 빈도, 케이블 고정 및 조립 요구 사항에 따라 잠금 구조를 선택하십시오.
안정적인 결합 고정 — 잠금 구조는 기계적 충격 및 진동 시 커넥터 분리 및 접점 이동을 방지하는 데 도움이 됩니다.
낮은 결합 높이 — 컴팩트한 PCB 및 패널 어셈블리에 최적화되었습니다. 정확한 높이는 결합 시스템에 맞게 사용자 정의할 수 있습니다.
진동 방지 설계 — 반복적인 진동이 접점 인터페이스에서 미세 움직임을 유발할 수 있는 자동차 및 장비 환경에 적합합니다.
황동 접점 — 전도성, 기계적 강도 및 제조 용이성의 실용적인 균형을 제공합니다.
PCB / 패널 통합 — 다양한 장착 및 조립 요구 사항에 대한 구성으로 제공됩니다.
| 매개변수 | 사양 |
|---|---|
| 커넥터 유형 | 12핀 암 헤더 |
| 피치 | 2.0mm |
| 접점 재질 | 황동 |
| 접점 도금 | 금 / 주석 옵션 사용 가능 |
| 정격 전류 | 응용 프로그램에 따라 다름; 접점 크기 및 도금으로 확인 |
| 정격 전압 | 응용 프로그램에 따라 다름 |
| 접점 저항 | 최종 접점 설계에 따라 사용 가능 |
| 절연 저항 | 이 커넥터 클래스의 경우 일반적으로 ≥1,000 MΩ |
| 내전압 | 최종 설계에 따라 사용 가능 |
| 신호 유형 | 전원 / 신호 / 제어 |
| PCB 인터페이스 | 스루홀 / SMT 옵션 사용 가능 |
| 매개변수 | 사양 |
|---|---|
| 위치 수 | 12 |
| 결합 시스템 | 암 대 수 / 구성에 따른 보드 대 케이블 |
| 잠금 메커니즘 | ZIF 또는 Non-ZIF |
| 잠금 기능 | 안전한 결합을 위한 기계적 고정 |
| 결합 높이 | 로우 프로파일 설계; 결합 요구 사항에 맞게 사용자 정의 |
| 장착 | PCB / 패널 마운트 |
| 결합 주기 | 최종 접점 및 잠금 구조에 따라 정의됨 |
| 진동 저항 | 진동이 발생하기 쉬운 응용 프로그램용으로 설계되었습니다. 고객 테스트 사양에 대한 자격이 가능합니다. |
| 충격 저항 | 응용 프로그램 자격 요구 사항에 따라 사용 가능 |
| 키잉 / 극성화 | 사용 가능 |
| 맞춤형 형상 | 지원됨 |
| 매개변수 | 사양 |
|---|---|
| 접점 재질 | 황동 |
| 절연체 | 엔지니어링 열가소성 수지 |
| 가연성 | UL94 V-0 옵션 사용 가능 |
| 접점 마감 | 금 / 주석 옵션 |
| 작동 온도 | -40°C ~ +105°C 일반; 더 높은 온도 버전 사용 가능 |
| 내식성 | 응용 프로그램 환경에 따라 선택된 도금 옵션 |
| 자동차 용도 | 응용 프로그램 자격에 따른 자동차 전자 어셈블리에 적합 |
| RoHS | 사용 가능 |
| REACH | 사용 가능 |
| 할로겐 프리 | 요청 시 사용 가능 |
2.0mm 피치
12핀 암 구성
황동 접점
ZIF / Non-ZIF 잠금 옵션
낮은 결합 높이
진동 방지 고정 설계
PCB / 패널 장착 옵션
금/주석 도금 옵션
자동차 등급 재질 옵션
RoHS / REACH 준수 옵션
맞춤형 풋프린트 및 하우징 치수
튜브 / 릴 포장
프로토타입 및 대량 생산 지원
제품 장점
ZIF / Non-ZIF 잠금 구조는 커넥터와 결합 부품 간의 제어된 결합 및 고정을 유지하도록 설계되었습니다.
이는 진동, 충격 및 반복적인 기계적 움직임이 커넥터 고정에 영향을 미칠 수 있는 자동차 PCB 어셈블리에서 특히 유용합니다.
결합 높이를 줄이면 2.0mm 피치를 변경하지 않고도 엔지니어가 수직 설치 공간을 절약하는 데 도움이 됩니다.
이는 이 커넥터를 컴팩트 제어 보드, 오디오 모듈, 계기판 및 공간 제약이 있는 전자 어셈블리에 적합하게 만듭니다.
황동 접점은 기계적 강도와 안정적인 접점 형상을 제공하며 전류, 신호 및 환경 요구 사항에 따라 다양한 도금 옵션을 지원합니다.
다양한 터미네이션 및 포장 옵션을 통해 동일한 기본 커넥터 개념을 다음을 위해 조정할 수 있습니다.
자동 SMT 조립
PCB 스루홀 조립
수동 생산
자동차 패널 조립
저용량 엔지니어링 빌드
이 2.0mm 피치 12핀 암 헤더는 다음의 대체 소스로 개발될 수 있습니다. TE Connectivity, Hirose 및 기타 국제 커넥터 제조업체의 유사한 커넥터 제품군, 다음을 일치시키는 경우:
피치
핀 수
접점 배열
PCB 풋프린트
결합 높이
잠금 방식
접점 도금
전기 등급
기계적 외형
교체 프로젝트의 경우 엔지니어는 원본 부품 번호, 도면 또는 PCB 풋프린트를 제공할 수 있습니다. 치수 호환성을 확인하고 일치하는 구성을 추천해 드릴 수 있습니다.
중요: "호환 / 대체"는 기계적 및 전기적 요구 사항을 기반으로 교체를 평가할 수 있음을 의미합니다. 모든 국제 부품 번호에 대한 보편적인 드롭인 호환성을 의미하지는 않습니다.
자동차 제어판
계기판
인포테인먼트 시스템
오디오 제어 모듈
차량 통신 모듈
차체 제어 전자 제품
실내 전자 패널
제어 보드
오디오 장비
임베디드 컨트롤러
디스플레이 모듈
산업용 인터페이스
컴팩트 PCB 어셈블리
자주 묻는 질문
Q: 샘플을 받을 수 있나요?
A: 네, 일부 샘플은 무료입니다.
Q: 기술적인 질문이 있으면 누구에게 연락해야 하나요?
A: 사내에 숙련된 기술 영업 담당자 팀이 있습니다. 귀하의 질문에 답변하고 프로젝트를 지원할 준비가 되어 있습니다.
Q: 상품을 받았을 때 불량품이 발생하면 어떻게 처리해야 하나요?
1. 배송 전에 상품이 좋지 않을 가능성은 없습니다. 제품에 문제가 없음을 확인하기 위해 많은 검사를 합니다. 그런 다음, 발생한 경우 책임을 집니다.
2. 첫째: 왜 이런 일이 발생했는지, 어떻게 발생했는지, 그리고 미래에 어떻게 통제할 수 있는지; 확인을 위해 표가 제공될 것입니다.
3. 둘째: 해결책을 논의합니다.
4. 마지막으로: 상품을 반품하고 교환하거나 발생한 손실에 대해 모든 비용을 부담합니다.
Q: 내 상품의 권리를 어떻게 보장하나요?
A: 주문은 요청한 대로 정확하게 처리됩니다. 배송 전에 포장과 수량을 두 번 확인합니다. 또한 필요한 경우 상품 사진을 찍습니다.
Q: 어떤 결제를 수락할 수 있나요:
1. 결제 조건은 수량과 제품에 따라 유연할 수 있습니다.
2. 일반적으로 신규 고객의 경우 배송 전 100% T/T 또는 배송 전 30% T/T 선결제를 선호합니다.
