여성 헤더

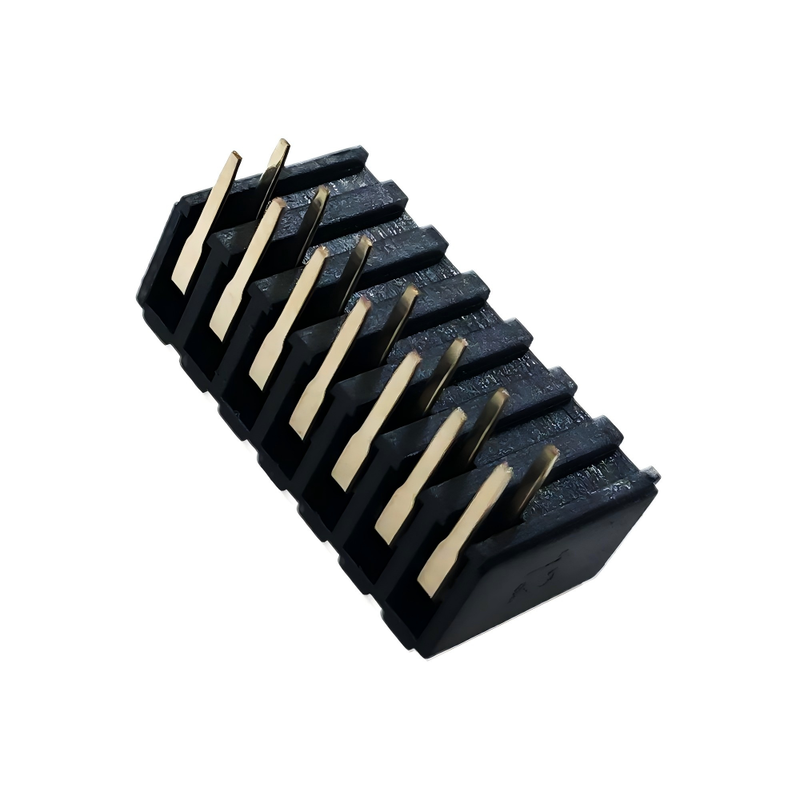

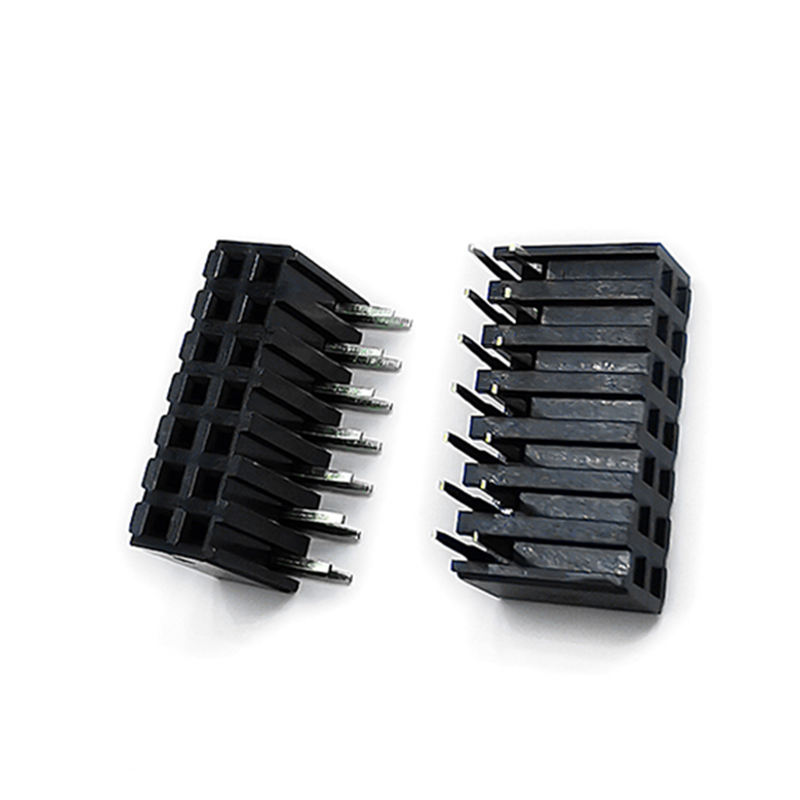

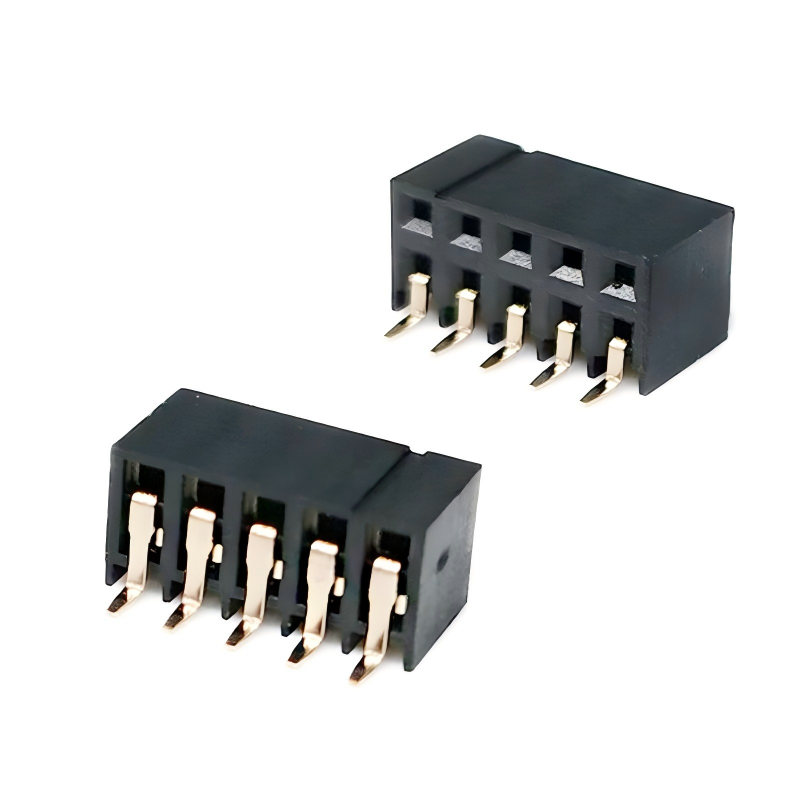

1.27mm 2.0mm 2.54mm 피치 여성 헤더 사이드 삽입 유형 사용자 정의 가능
제품 설명
| 항목 | 사양 |
|---|---|
| 제품 종류 | 여성 헤더 커넥터 |
| 커넥터 스타일 | 측면 입구 / 수평 |
| 피치 옵션 | 10.27mm / 2.00mm / 2.54mm |
| 연락처 유형 | 암컷용기 |
| 행 수 | 단일 행 / 듀얼 행 / 사용자 지정 |
| 포지션 수 | PCB 디자인에 따라 사용자 정의 할 수 있습니다. |
| 장착형 | 구성에 따라 THT / SMT 옵션이 제공됩니다. |
| 짝짓기 연결 장치 | 일치하는 핀 헤더 |
| 단열물질 | 엔지니어링 열 플라스틱; 재료는 응용 프로그램에 따라 선택할 수 있습니다 |
| 접촉물질 | 구리/포스포르 구리 또는 정해진 구리 합금 |
| 접착장 | 틴 / 골드 플래팅 옵션 |
| 단열기 색상 | 검은색 / 맞춤형 |
| 단열기 높이 | 사용자 정의 |
| 접촉 / 핀 길이 | 사용자 정의 |
| PCB 꼬리 길이 | 사용자 정의 |
| 짝짓기 방향 | 수평 / 옆 입구 |
| 발화성 | UL94V-0 소재 선택 가능 |
| RoHS | 재료 및 생산 구성에 따라 사용 가능 |
| 포장 | 대용량 / 트레이 / 튜브 / 테이프 & 릴 구성에 따라 |
| 사용자 정의 | 핀 수, 피치, 높이, 접착, 끝 및 차원 |
| 적용 | 보드-투-보드 / 와이어-투-보드 / 내부 PCB 연결 |
의1.27mm / 2.00mm / 2.54mm 피치 여성 헤더, 사이드 엔트리 타입구성이 가능한 PCB 커넥터로, 결합 방향이 PCB와 수평 또는 평행해야 하는 애플리케이션을 위해 설계되었습니다.
세 가지 일반적인 피치 옵션으로 제공됩니다.1.27mm, 2.00mm 및 2.54mm∙ 커넥터는 고객의 PCB 레이아웃 및 짝짓기 요구 사항에 따라 다른 핀 수, 행, 단열 고도, 접촉 접착 및 끝 크기로 구성 될 수 있습니다.
사이드 엔트리 구조는 일반적인 수직 여성 헤더가 장막 높이, PCB 스파킹, 케이블 라우팅 또는 인접한 구성 요소에 방해가 될 때 특히 유용합니다.
그것은 수컷 핀 헤더에 대한 짝짓기 용기로 사용될 수 있습니다보드-투-보드, 와이어-투-보드 및 내부 PCB 상호 연결 애플리케이션.
선택의 가장 큰 장점은 널리 사용되는 세 가지 피치 구성의 사용 가능성입니다.
이것은 엔지니어들이PCB 공간, 짝짓기 헤더, 신호 밀도 및 기계적 클리어런스, 고정된 피치를 중심으로 커넥터 인터페이스를 재설계하기 보다는.
상업용 여성 헤더 제품 가족 또한 일반적으로 다른 핀 수와 행 구성과 함께 1.27 mm 및 2.54 mm 버전을 정의합니다.
전통적인 수직 여성 헤더와 달리,옆으로 들어오는 여성 헤더짝짓기 방향이 옆으로 변합니다.
이것은 장비 장벽이 수직 공백이 제한되어 있을 때 유용할 수 있습니다.
전형적인 설계 고려 사항은 다음과 같습니다.
장비 설계자들에겐, 이것은 커넥터가기계 건축단순히 전기 부품이 아니라
표준 커넥터 크기는 항상 고객의 PCB와 일치하지 않습니다.
OEM 및 ODM 프로젝트를 위해, 우리는 요구 사항에 따라 커넥터를 구성 할 수 있습니다:
이것은 특히 커넥터가 기존 PCB 발자국 또는 기계적 장치에 맞아야하는 프로젝트에 유용합니다.
산업 공급 업체들은 또한 일반적으로 여성 헤더 제품에 맞춤형 핀 길이, PC 꼬리 길이 및 단열기 높이를 제공합니다.
장착 방법은 PCB 설계 단계에서 결정되어야 합니다.
| 요구 사항 | 권장 설정 |
|---|---|
| 전통적인 구멍 PCB 조립 | THT 측면 입문 |
| 자동 표면 장착 장치 | SMT 측면 입력 |
| 강한 기계적 PCB 유지 요구 사항 | THT가 고려될 수 있습니다. |
| 리플로우 기반 PCB 생산 | SMT 구성 |
| 현존하는 뚫린 구멍 발자국 | THT |
| 기존 SMT 발자국 | SMT |
| 맞춤형 PCB 설계 | 조립 과정에 기초한 장착 방법을 선택 |
다음의 내부 PCB 연결에 적합합니다.
컴팩트 1.27mm 옵션은 PCB 공간이 제한되어있는 경우 고려 될 수 있습니다.
옆으로 들어가는 여성 헤더는 다음과 같이 사용할 수 있습니다.
선택은 필요한 전기 등급, 환경 및 조립 방법에 기초해야 합니다.
잠재적인 응용 분야는 다음과 같습니다.
콤팩트 통신 장비의 경우 PCB 밀도가 중요한 설계 고려 사항이 될 때 1.27 mm 또는 2.00 mm 피치를 평가 할 수 있습니다.
잠재적인 응용 분야는 다음과 같습니다.
자동차 응용 프로그램은 커넥터의 명목 구성에만 의존하는 대신 실제 온도, 진동, 전기 및 환경 요구 사항에 따라 평가되어야합니다.
연결 장치는 또한 다음과 같은 용도로 고려 될 수 있습니다.
이러한 응용 프로그램에서 엔지니어들은 요약 과정에서 필요한 재료, 접촉 접착제, 전기 등급 및 환경 조건을 지정해야합니다.
| 피치 | 전형적 인 설계 방향 | 주요 고려 사항 |
|---|---|---|
| 1.27mm | 컴팩트 / 고밀도 PCB | PCB 공간을 절약 |
| 20.00mm | 중밀도 전자제품 | 밸런스 간격 및 크기 |
| 20.54mm | 기존 PCB 구조 | 일반적인 헤더와 호환성 |
