제품 상세 정보:
|
정점: | 2.54mm 피치 | 접점 도금: | Ni에 금/주석 |
---|---|---|---|
유형: | 남성 | 현재 등급: | 3A |
색상: | 검은 색 | 열: | 단일 / 이중 행 |
강조하다: | 이젝터 슈라우드 헤더 커넥터,2x30 슈라우드 헤더 커넥터,2.54mm 직선 핀 헤더 |

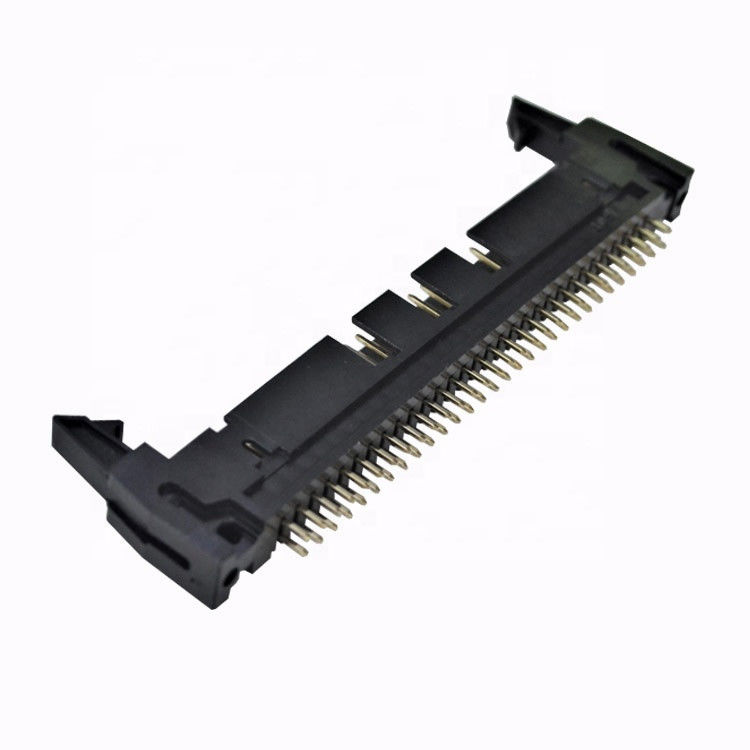

2.54mm에 가려진 이젝터 우두머리 연결관 2*30P 걸쇠를 가진 똑바른 유형
설명
정점 | 2.54mm | |||||
설명 | 2.54mm IDC형 이젝터 헤더 커넥터 | |||||
표준 치수 | 아빠 | PB | 여 | 길이 | ||
맞춤 측정기준 | ||||||
핀 방법 | 06~64P | |||||
대체 도금 | G/F | 주석 | 선택금/주석 | |||
가다 | SN | S0 | ||||
포장 방법 | PE 가방 / 튜브 / 트레이 / 플라스틱 상자 / 테이프 및 릴 포장. | |||||
MOQ | 500PCS | |||||
배달 시간 | 주문 확인 후 1-2주 | |||||
엔지니어링 사양 | 정격 전류: 3.0AMP | |||||
접촉 저항: 최대 20mΩ | ||||||
내전압: 1000V AC/DC | ||||||
절연 저항: 최소 1000MΩ | ||||||
작동 온도: -40°c ~ +105°c | ||||||
접점 재질 : 인청동 | ||||||
접촉 도금: Ni에 Au | ||||||
절연체 재질 : 폴리에스터(UL94V-0) | ||||||
표준: PBT | ||||||
Max.Processing Temp180°c 30-60초 / (230°c 10초) |
PCB 커넥터 란 무엇입니까?
인쇄 회로 기판 커넥터는 PCB에 장착된 연결 시스템입니다.일반적으로 PCB 커넥터는 한 PCB에서 다른 PCB로 또는 장비 빌드의 다른 소스에서 PCB로 또는 PCB에서 신호 또는 전력을 전송하는 데 사용됩니다.PCB는 서로 연결되어 있지 않고 나중에 생산 공정에서 조립할 수 있으므로 제조를 위한 설계의 쉬운 방법을 제공합니다.
PCB 커넥터 방향
PCB 커넥터라는 용어는 일반적으로 직사각형 레이아웃의 기본 다중 핀 연결 시스템을 나타냅니다.PCB 커넥터의 결합 쌍은 기판 대 기판 또는 케이블 대 기판(와이어 대 기판)용입니다.기판 간 레이아웃은 다양한
PCB 연결 방향, 모두 90도 증분 기준:
병렬 또는 메자닌 – 두 커넥터 모두 수직 방향입니다.
90도, 직각, 마더보드 대 도터보드 - 커넥터 하나는 수직, 하나는 수평입니다.
180도, 동일 평면, Edge-to-Edge – 두 커넥터 모두 수평 방향입니다.
