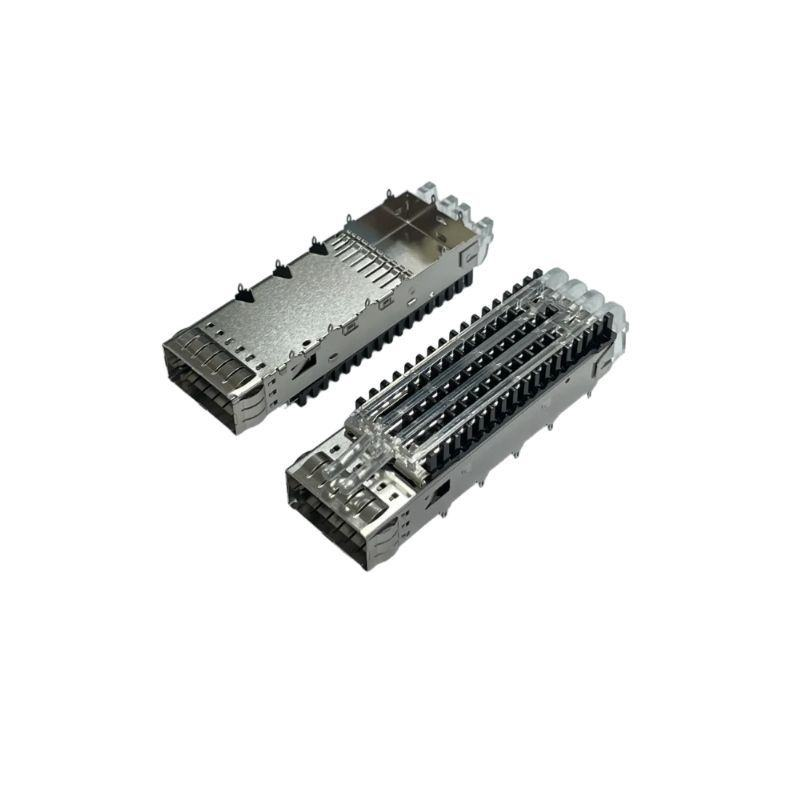

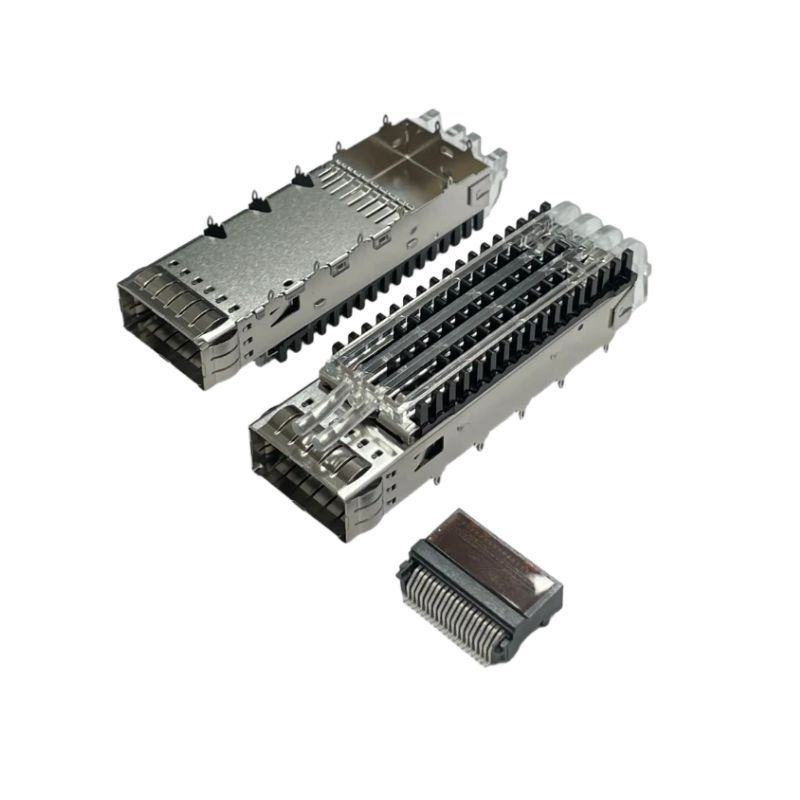

고속 SFP / SFP+ / QSFP28 케이지 및 플러그형 커넥터

EMI 차폐 케이지 (선택 사항 히트 싱크 포함) | 1G /10G /25G /100G 신호 전송SFP, SFP+, QSFP28, XFP, CFP 광 트랜시버와 호환

제품 설명

당사의 SFP & QSFP 시리즈 고속 케이지 어셈블리는 광 트랜시버 및 DAC 케이블의 PCB 측 리셉터클 역할을 합니다. 360° EMI 차폐 구조와 선택 사항인 라이딩 히트 싱크를 갖춘 이 플러그형 커넥터는 1G, 10G, 25G, 100G 고속 신호 전송을 지원합니다. 1x1 단일 포트 및 1xN 스택형 멀티 포트 구성으로 널리 사용 가능합니다. SFF MSA 산업 표준을 완벽하게 준수하며 5G 통신 인프라, 엔터프라이즈 스위치, 서버, 데이터 센터 스토리지 및 산업 통신 하드웨어에 완벽하게 적용됩니다.제품 시리즈 개요시리즈

지원 속도

케이지 하우징재질: 냉간 압연 강판 / SUS 스테인리스강표면 처리: 무광 니켈 도금, 안정적인 부식 방지, 산화 저항

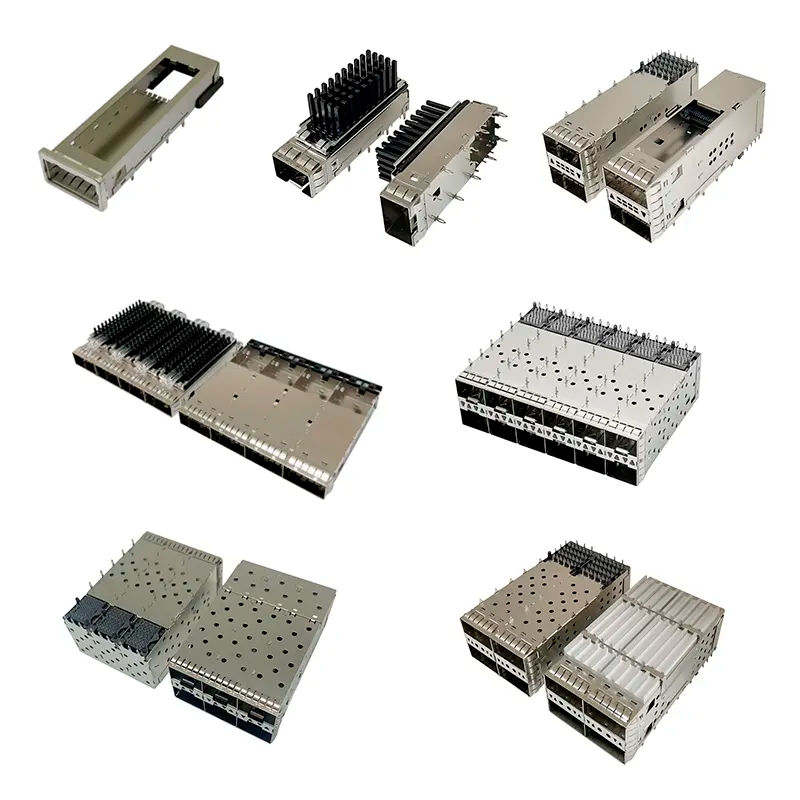

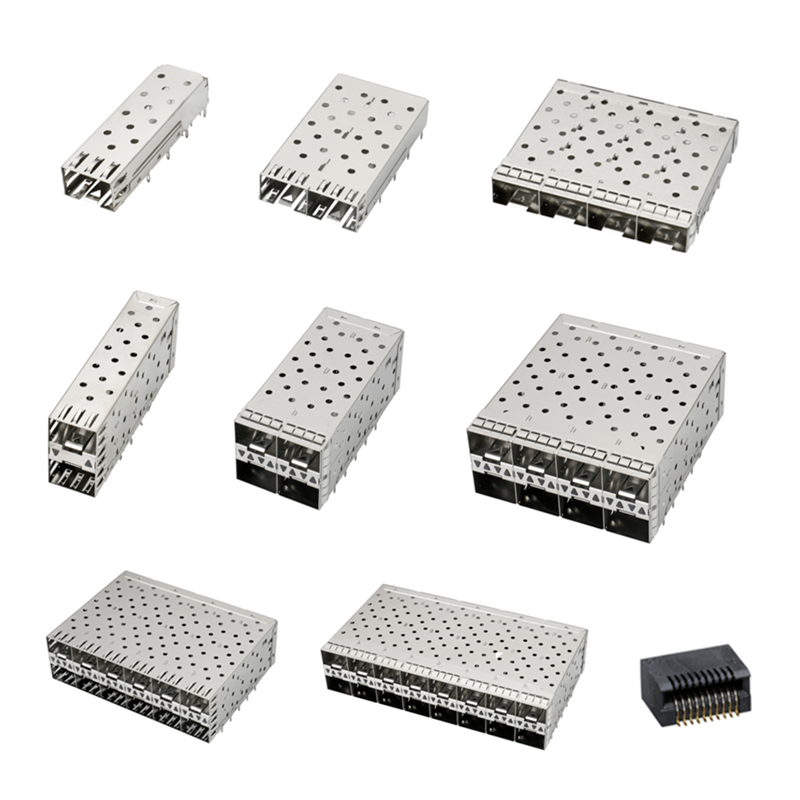

✅ 풍부한 포트 레이아웃 옵션 (1×1 / 1×N / 수직 스택형)

단일 포트 1×1, 멀티 포트 간격 1×4, 양면 2×1 스택형 구조로 재고 보유 중입니다. 로우 프로파일 LP / 직선/직각 방향을 지원하며, 다양한 1U/2U 스위치 및 서버 섀시 설계 요구 사항에 맞습니다.
✅ 엄격한 MSA 표준 치수 제어 및 상호 운용성
모든 케이지는 공식 SFF MSA 기계 도면을 따릅니다. 정밀 스탬핑 및 금형 제어는 주류 브랜드의 광 트랜시버와의 호환성을 보장하며, 삽입 불량 또는 접촉 불량 문제가 없습니다.
✅ 원스톱 맞춤형 지원
라이트 파이프, 셔터 도어, 맞춤형 히트 싱크, 특수 PCB 풋프린트, 수정된 EMI 스프링 레이아웃이 가능합니다. 하드웨어 설계 팀을 위해 3D STEP 파일 및 상세 데이터시트를 제공할 수 있습니다.
✅ 공장 직판 및 안정적인 배치 일관성
자체 스탬핑, 금형 및 조립 작업장을 보유하고 있습니다. 엄격한 IPC-A-610 검사 표준을 따릅니다. 무역 회사의 불안정한 품질을 피하고 소량 샘플 테스트 및 대량 주문을 지원합니다.
✅ 두 가지 종단 옵션 제공
일반 프로젝트를 위한 SMT 솔더 테일; 메인보드의 리플로우 열 손상을 방지하는 고층 PCB용 프레스 핏 컴플라이언트 핀.
대상 응용 산업
1. 5G 통신 인프라
5G RU/DU 기지국, 프론트홀 및 백홀 전송 장비, 광 전송망 (OTN)
2. 데이터 센터 및 클라우드 컴퓨팅
Top-of-Rack (ToR) 스위치, 코어 라우터, 스토리지 서버, DAC/AOC 광 케이블 호스트 보드

3. 엔터프라이즈 네트워킹 하드웨어

기가비트 / 10G / 25G LAN 스위치, 보안 게이트웨이, 산업용 네트워크 스위치
4. 산업 통신 및 엣지 컴퓨팅

산업 제어 스위치, 비디오 감시 장비, 엣지 AI 게이트웨이
5. 테스트 및 측정 / 의료 장비

고속 신호 테스트 계측기, 고신뢰성 광 통신 진단 장치
선택 가이드

주문 전에 사양 불일치를 피하기 위해 아래 사양을 확인하십시오:
1. 폼 팩터: SFP / SFP+ / SFP28 / QSFP28 / XFP / CFP

2. 포트 배열: 1×1 단일 포트, 1×N 간격 또는 2×1 스택형
3. 열 요구 사항: 히트 싱크 포함 또는 미포함

4. 종단 유형: SMT 솔더 테일 또는 프레스 핏 컴플라이언트 핀

5. 방향: 직선 또는 직각 (R/A)
6. 추가 요구 사항: EMI 셔터, 라이트 파이프, 산업용 광대역 온도 버전
기술 요구 사항 또는 PCB 도면을 엔지니어링 팀에 보내주십시오. 24시간 이내에 무료 데이터시트, 3D 도면 및 샘플 지원을 제공합니다. ODM 프로젝트를 위한 맞춤형 설계도 환영합니다.
