원래 장소:
광동, 중국
브랜드 이름:
XTK
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
QSFP28

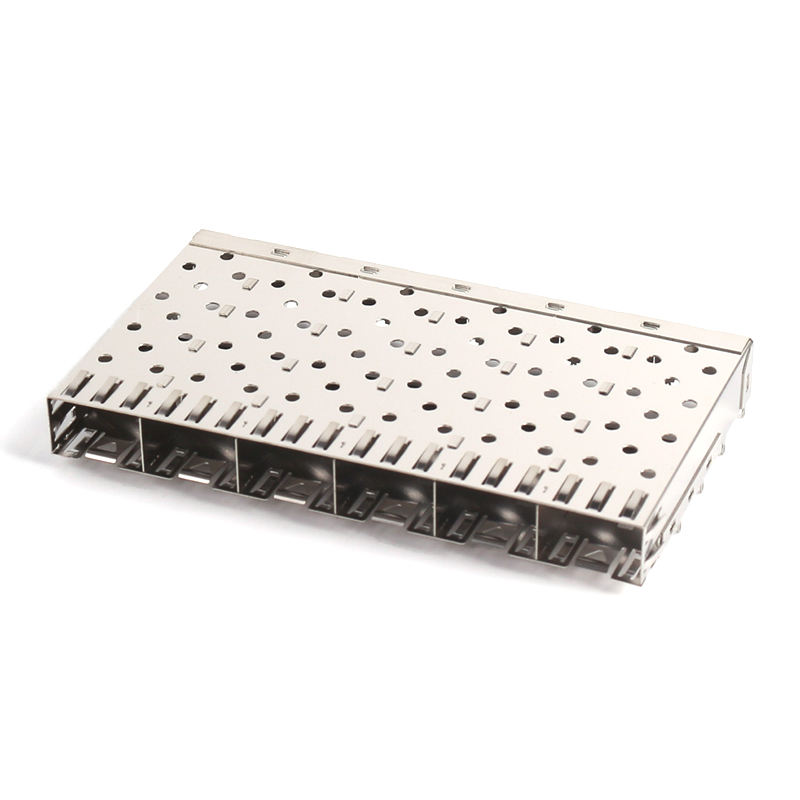

MIC 전자 구성 요소 1 × 6 SFP + 케이지 어셈블리 통합 120 포지션 프레스-피트 용기, 외부 라이트 파이프 및 EMI 스프링 10G / 25G 스위치 / NIC / 5G PCB를위한 열 교환 가능한 I / O 커넥터
제품 설명
|
매개 변수 |
사양 |
|---|---|
|
브랜드 / 시리즈 |
MIC 전자 부품 SFP+ 케이지 조립 |
|
형태 요인 |
SFP/SFP+/SFP28 후퇴 호환성 |
|
포트 매트릭스 |
1 × 6 (6 포트 선형) |
|
직책 |
120 (20 × 6) |
|
피치 |
0.8mm (0.031 in) |
|
장착 |
구멍을 통해, 오른쪽 각 |
|
폐지 |
프레스-피트 컴플라이언트 핀 (Ø0.64mm, 꼬리 2.05mm) / 선택적인 SMT |
|
접촉물질 |
광소 청동 |
|
접착장 |
짝짓기 부위에 금 플래시 (30 μ" 선택), 프레스-피트 꼬리에 진 |
|
케이지 재료 |
니켈 은 (황금 합금), 니켈 접착 |
|
빛 파이프 |
외형 PMMA, 포트당 2개의 LED 채널 (Link + ACT) |
|
EMI 특징 |
내부 + 외부 베릴륨-보리 스프링 손가락 (엘라스토머 가스켓 선택) |
|
데이터 비율 |
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28) |
|
차차 저항력 |
100 Ω |
|
현재 등급 |
0.5 A / 접촉 |
|
접촉 저항 |
≤ 80mΩ |
|
단열 저항 |
≥ 1000 MΩ @ 500 V DC |
|
전압을 견딜 수 있습니다 |
300V AC |
|
짝짓기 순환 |
≥ 100 (온도 교환) |
|
운영 임시 |
-55 °C ~ +105 °C (산업용 -40 ~ +85 °C) |
|
주택 화염 등급 |
UL 94 V-0 (LCP) |
|
준수 |
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH |
|
크로스 레피 |
TE 2170305-2 / 2007250-1 / 2143294-1; 암페놀 UE76-A20; 몰렉스 74754-0620 |
|
전형적 크기 |
L ≈ 86.0 × W ≈ 48.6 × H ≈ 12.3 mm (산업 참조 1 × 6) |
|
MOQ |
500개 |
|
샘플 선행 시간 |
5~7일 |
|
질량 선행 시간 |
3~4주 |
|
포장 |
안티스틱 트레이 |
의MIC 1×6 SFP+ 케이지 집합덩어리 모양의, 열 교환 가능한 I/O 인터컨넥트입니다: 선형 6포트 니켈-은 은 보호 케이지 + 120 포지션 직각 압축 부착 용기 + 외부 PMMA 라이트 파이프 배열1개의 픽 앤 플래스 단위로 배송그것은 SFP, SFP + 및 SFP28 광학 트랜시버, DAC 및 AOC 케이블을 수용하고 호스트 PCB에 장착합니다.제로 용접.
1×6 선형 형식은업스트리 디폴트 업링크 행관리 스위치를 위해 48포트 10G ToR 스위치에 8개를 연결하면외관용 조명 파이프금속 케이지 벽을 연속적인 EMI 보호 장치로 유지하면서 LED 상태를 가시화합니다. (내부 LP 케이지의 일반적인 약점).
|
차원 |
2×3 쌓인 케이지 |
MIC 1×6 선형 (이 제품)- 네 |
|---|---|---|
|
전면판 너비 |
더 좁은 |
더 넓은 (~ 48.6mm) 하지만단줄 표기- 네 |
|
전면판 도구 |
필요 겹쳐진 절단 |
단순 직사각형 슬롯 |
|
LED 사용성 |
정렬하기가 더 어렵습니다. |
직접적인 외부-LP 정렬, 케이지 벽 드릴이 없습니다 |
|
EMI 벽 무결성 |
종종 내부 LP를 위해 잘라 |
단단한 벽, LP 외부→ 더 나은 RF 밀폐 |
|
사용 사례 |
포트 밀도가 높은 1U 코어 |
우플링크 라인, 48포트 접속 스위치, NIC- 네 |
100% 연속성 및 펌프 펌프 펌프 펌프
케이지 CMM 차원 검사 (±0.05 mm)
IEC 60512에 따른 접촉 저항 및 하이팟
열순환 -55°C+105°C, 500회
GTEM 셀에서 검증된 EMI 차단 (≥60 dB @ 1·10 GHz)
운송에 관한 ISO 9001 / RoHS / REACH 문서
교차 참조 (드롭 인 교체)
|
브랜드 |
동등한 P/N |
|---|---|
|
TE 연결성 |
2170305-2 (LP가 없습니다), 2007250-1 / 2143294-1 (LP가 있습니다) |
|
암페놀 |
UE76-A20-xxxx (엑스프레스포트 1×6) |
|
모렉스 |
74754-0620 74754-0610 |
|
번영 |
SFPP016PB |
사용자 정의 옵션
|
옵션 |
선택 |
|---|---|
|
가벼운 파이프 |
아무 것도 / 외면만 (디폴트) / 내면+외면 / 내면만 |
|
금 두께 |
플래시 15μ" /30μ" (선택)- 네 |
|
폐지 |
프레스 피트 (디폴트) / SMT 꼬리 / 혼합 |
|
케이지 마무리 |
Ni 접착 (전산) / Sn 접착 / 흑산화 |
|
EMI |
스프링 손가락만 / + 엘라스토머 가스켓 / + 전도성 폼 |
|
히트 싱크 |
아무 것도 / 상층 싱크 (노트: 일부 TE 1×6 히트 싱크 호환되지 않습니다) |
|
포트 매트릭스 |
1 × 1 / 1 × 2 / 1 × 4 /1×6/ 1x8 |
|
로고 |
케이지 상단에 레이저 표시 (MOQ 적용) |
