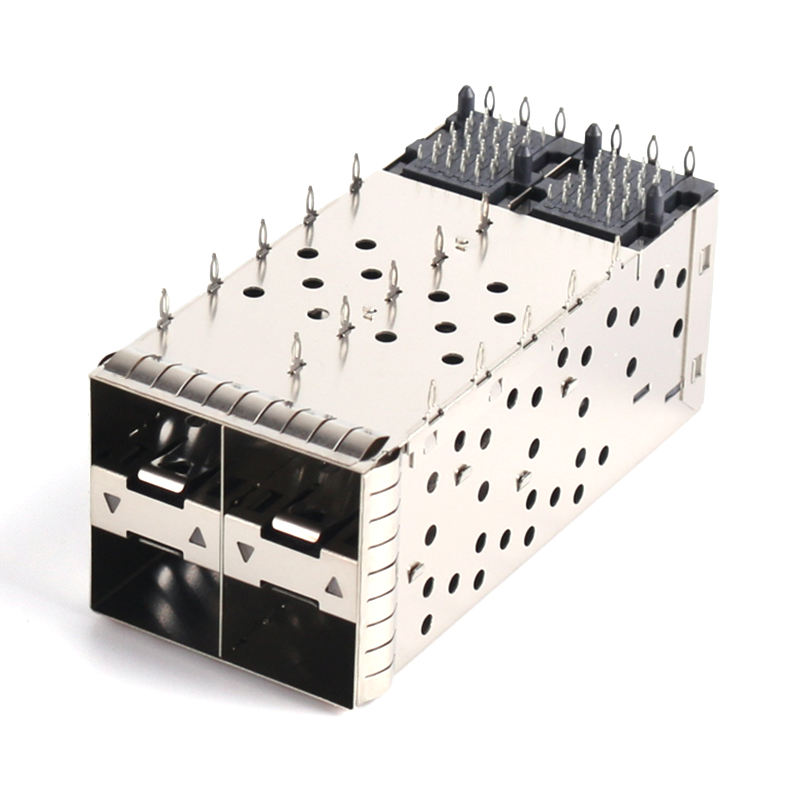

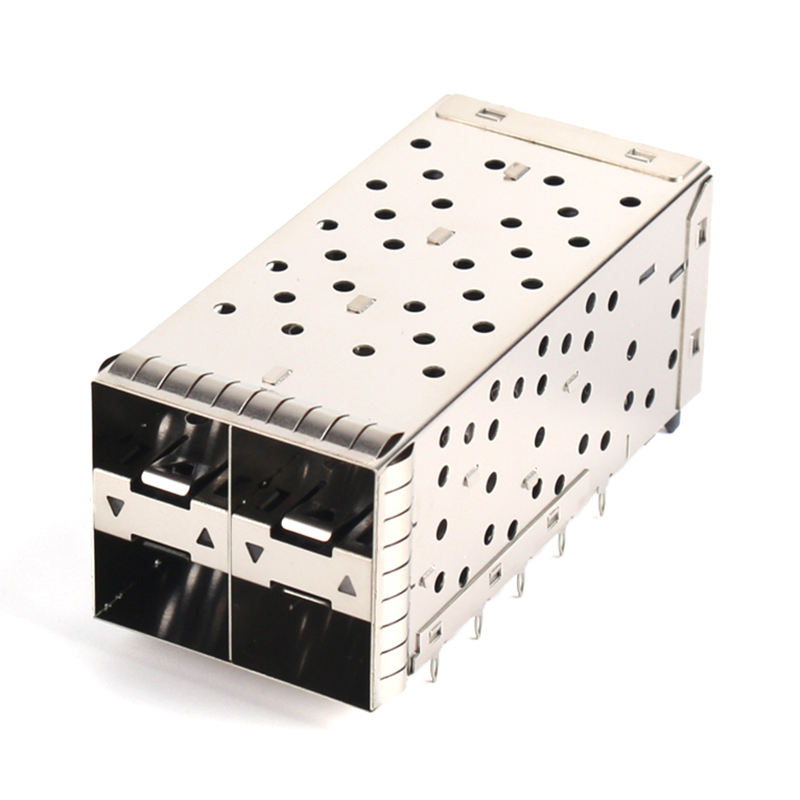

금속 EMI 보호 2x2 겹쳐진 랙 스타일 SFP + 케이지는 프레스-피트 종료 광섬유 I / O 커넥터

제품 종류

SFP+ 케이지 2×2 (빛 파이프 없이) + 통합 용기

양식 요소 지원

SFP (1G) / SFP+ (10G) / SFP28 (25G) 후퇴 호환성

포트 구성

2×2 겹치기 (총 4개의 포트)

항구별 포지션

20 (원수 80 개, 4개의 항구)

피치

0.8mm

장착 방식

구멍을 통해, 오른쪽 각

폐지

프레스-피트 컴플라이언트 핀 (Ø0.64 mm) / 선택적인 SMT 용매 꼬리

용기 접촉 물질

포스퍼스 브론즈, 니켈 위에 금 플래시 (30 μ" 선택)

케이지 껍질 재료

구리 합금/니켈 은, 니켈 접착

빛 파이프

아무 것도(고체적인 케이지 벽, 최대 EMI 무결성)

EMI 보호

전체 둘레 베릴륨 구리 스프링 손가락 (위 / 왼쪽 / 오른쪽 / 아래)

데이터 비율

1.25 Gbps 10.3125 Gbps (SFP28 25.78 Gbps 모듈을 지원)

현재 등급

0.5A 1접촉당

접촉 저항

≤ 70mΩ

단열 저항

≥ 1000 MΩ

전압을 견딜 수 있습니다

300V AC

짝짓기 순환

≥ 100개의 삽입 (모듈 핫스업)

작동 온도

-40 °C ~ +85 °C

화염 등급

UL 94 V-0 (LCP 하우스)

준수 표준

SFF-8431, INF-8074i, RoHS 2.0, REACH

호환성 모듈

광적 송수신기 (SFP/SFP+/SFP28) DAC, AOC

MOQ

500개

샘플 선행 시간

5~7일

대량 생산 선행 시간

3~4주

포장

반 정적 트레이/튜브, 습기 차단 가방 선택

교차 참조

TE 1567788-x / Amphenol SF-SFP+-2x2 / Molex 74737 시리즈

EMI가 중요한 설계

플라스틱 빛 파이프는 오프러리 → RF 누출 위험을 만듭니다.

고체 금속 벽 → 제로 오프레이션 → 최대 차단

비용에 민감한 대용량

추가 부품 비용 + 조립 단계

더 적은 부품, 더 적은 배치 작업, 더 낮은 BOM

LED 상태는 표면판에 필요하지 않습니다.

소실된 특징

깨끗한 전면판, 소프트웨어/리모컨을 통해 상태를 처리

가혹한 산업 환경

밝은 파이프 노란색, 균열, 먼지를 수집

플라스틱 광학 부품이 분해되지 않습니다

초밀도 1U 스위치

가벼운 파이프는 깊이 / 스파킹 복잡성을 추가

짧은 Z축 프로필, 더 간단한 기계적 스택업

포트 매트릭스

1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (이 모델) / 2×4 / 2×5 / 2×6 / 2×8

폐지

프레스-피트 (디폴트) / SMT 용접기 꼬리 / 혼합

케이지 마무리

니켈 접착 (전산) / 진 접착 / 검정 산화

EMI 증진

스프링 손가락만 (디폴트) / + 전도성 엘라스토머 가스켓 / + 전도성 폼 스트립

히트 싱크

아무 것도 없습니다 (디폴트) / 상단에 장착된 알루미늄 히트 싱크 / 사이드 핀 히트 싱크

접착장

금 플래시 (디폴트) / 15 μ" / 30 μ" / 50 μ"

용기 하우징 색상

검은색 (전산) / 맞춤 (MOQ 적용)

브랜드

케이지 상면에 레이저 표시 (MOQ 적용)
