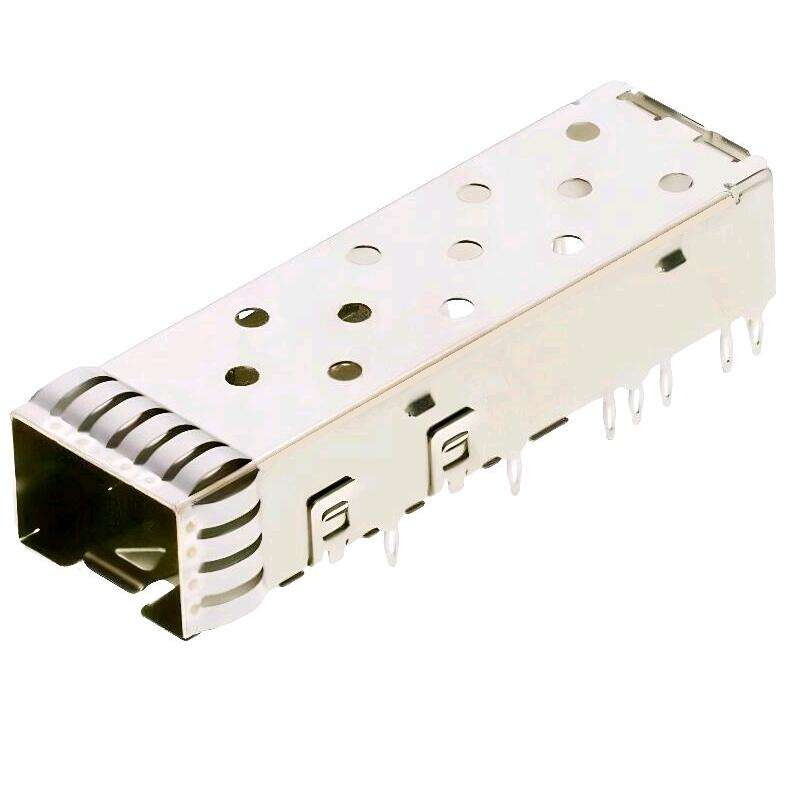

SFP+ 케이지 2x5 라이트 파이프, 스루 홀 직각 리셉터클, 통합 커넥터, 랙 스타일 스태킹 EMI 차폐 I/O 케이지 – 10G/25G 스위치 및 서버 PCB용 200핀 프레스-핏 SFP 커넥터
설명
SFP+ 케이지 2x5 라이트 파이프는 완전한 핫스왑 I/O 상호 연결 시스템입니다. 스태킹 메탈 케이지 + 200핀 직각 스루 홀 리셉터클 + 통합 듀얼 라이트 파이프가 하나의 랙 스타일 갱 어셈블리로 제공됩니다. SFP, SFP+, SFP28 트랜시버, DAC 및 AOC 케이블을 수용하며, 프레스-핏 컴플라이언트 핀을 통해 호스트 PCB에 장착됩니다. 웨이브 솔더링이나 수작업 배선이 필요 없습니다.
고밀도 랙마운트 장비(1U/2U ToR 스위치, 블레이드 서버, 5G 프론트홀 박스, 방화벽 어플라이언스)를 위해 설계된 2x5 수직 스택은 1x4 케이지의 전면 패널 폭을 거의 차지하면서 10개의 10G/25G 레인을 제공합니다. 통합 라이트 파이프는 상태 LED를 페이스플레이트로 가져오며, 스프링 핑거 개스킷이 있는 완전 금속 케이지는 EMI를 차폐하고 10G NRZ 및 25G PAM4에서 신호 무결성을 보호합니다.
|
매개변수 |
사양 |
|---|---|
|
부품 유형 |
통합 리셉터클 포함 SFP+ 케이지 어셈블리 (갱 2x5) |
|
폼 팩터 |
SFP / SFP+ / SFP28 하위 호환 |
|
포트 매트릭스 |

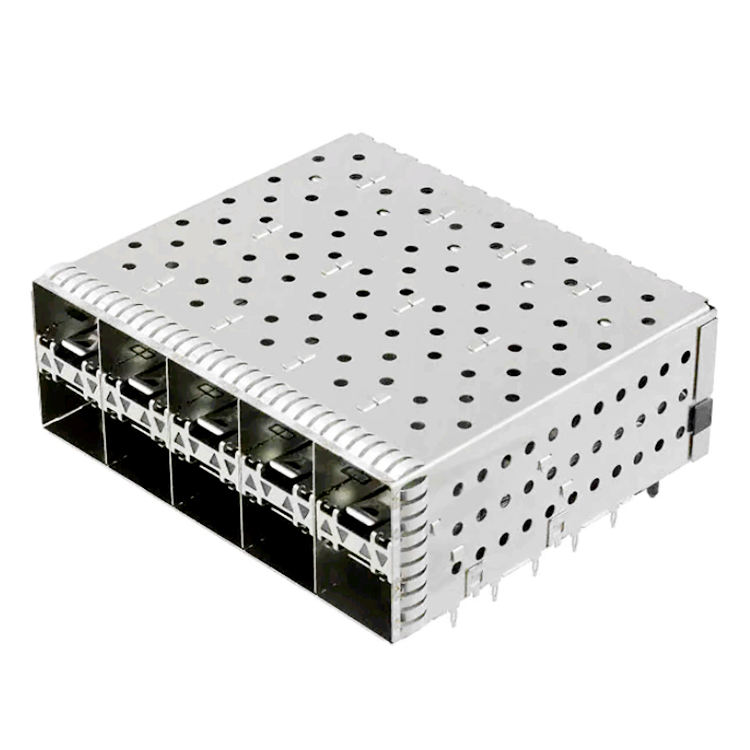

2 x 5 (총 10 포트, 스태킹) |
|
핀 수 |
200 (20 x 10) |
|
피치 |
0.8 mm |
|
장착 |
스루 홀, 직각 |
|
EMI |
프레스-핏 (컴플라이언트 핀, Ø0.64 mm) / 옵션 SMT 테일 |
|
리셉터클 접점 |
인청동, 니켈 위에 금 플래시 (접촉부 30 μ" 최소) |
|
케이지 재질 |
구리 합금 / 니켈 실버, 니켈 도금 |
|
라이트 파이프 |
PMMA / PC 투명, 내부 + 외부 구성, 포트당 2개의 LED 채널 |
|
EMI 기능 |
스프링 핑거 (상/좌/우/하), 옵션 엘라스토머 개스킷 |
|
보드 가이드 |
예 (내장 편극 포스트) |
|
데이터 속도 |
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28) |
|
전류 정격 |
포트당 0.5 A |
|
접점 저항 |
≤ 70 mΩ |
|
절연 저항 |
≥ 1000 MΩ |
|
내전압 |
300 V AC / 750 V AC 피크 |
|
결합 주기 |
≥ 100 (모듈 삽입/추출) |
|
삽입력 (모듈) |
≤ 40 N |
|
추출력 (모듈) |
≤ 11.5 N |
|
작동 온도 |
-55 °C ~ +85 °C (일부 구성은 +105 °C까지) |
|
보관 온도 |
-55 °C ~ +105 °C |
|
난연 등급 |
UL 94 V-0 (LCP/PBT 하우징) |
|
호환 |
SFF-8431, INF-8074i, RoHS 2.0, REACH |
|
교차 참조 |
TE 1-2132403-6 / Molex 076093-5001 / 076047-5003 |
|
MOQ |
500개 |
|
샘플 리드 타임 |
5-7 영업일 |
|
대량 리드 타임 |
3-4주 |
|
포장 |
트레이 (정전기 방지), 옵션 튜브 |
5가지 주요 판매 포인트

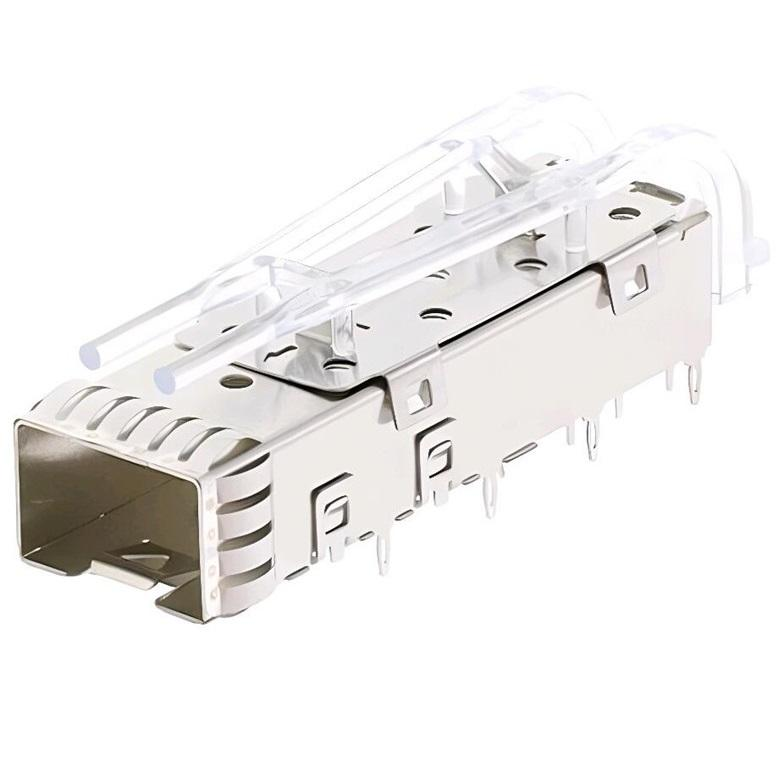

통합 듀얼 라이트 파이프 (내부 + 외부)– 10개 포트 모두에 대해 PCB에서 전면 베젤로 링크/ACT/속도 LED 신호 채널 제공; 별도의 LED 홀더나 패널 재작업 불필요.
스루-홀직각 + 프레스-핏– 컴플라이언트 프레스-핏 테일과 직각 출력을 갖춘 200핀 (20x10) 리셉터클; 솔더리스 조립, 표준 SMT 리플로우 + 프레스 공정과 호환.2x5 스태킹 랙 스타일 케이지
– 10개의 SFP+ 포트가 하나의 갱 케이지 어셈블리에 통합되어 수직 스택으로 1x10 선형 대비 전면 패널 폭 50% 절약; 블라인드 결합을 위한 내장 보드 가이드.전체 둘레 EMI 차폐
– 상단/측면/하단에 베릴륨 구리 스프링 핑거가 있는 니켈-실버/구리 합금 케이지, 1-10 GHz에서 ≥60 dB, 10G/25G NRZ 및 PAM4에 대한 FCC/CE 충족.TE / Molex 핀-투-핀 교차 참조
– TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP+-2x5와 동일한 랜드 패턴 및 기계적 사양; 레거시 설계의 PCB 재설계 불필요.왜 2x5 스태킹 랙 스타일인가?
|
포트 |
전면 폭 |
사용 사례 |
1x10 선형 |
|---|---|---|---|
|
10 |
사용 가능한 선택 |
포트 매트릭스 |
2x5 스태킹 |
|
10 |
사용 가능한 선택혼합 속도 패널 |
1x4 + 1x6혼합 속도 패널 |
~140 mm혼합 속도 패널 |
|
옵션 |
사용 가능한 선택 |
포트 매트릭스 |
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 / |
|
2x5 |
/ 2x6 / 2x8 |
|---|---|
|
라이트 파이프 |
없음 / 외부만 / 내부만 / 내부+외부 (기본값)종단프레스-핏 (기본값) / SMT 솔더 테일 / 혼합 |
|
케이지 마감 |
니켈 도금 / 주석 도금 / 블랙 산화 |
|
EMI |
스프링 핑거만 / + 엘라스토머 개스킷 / + 전도성 폼 |
|

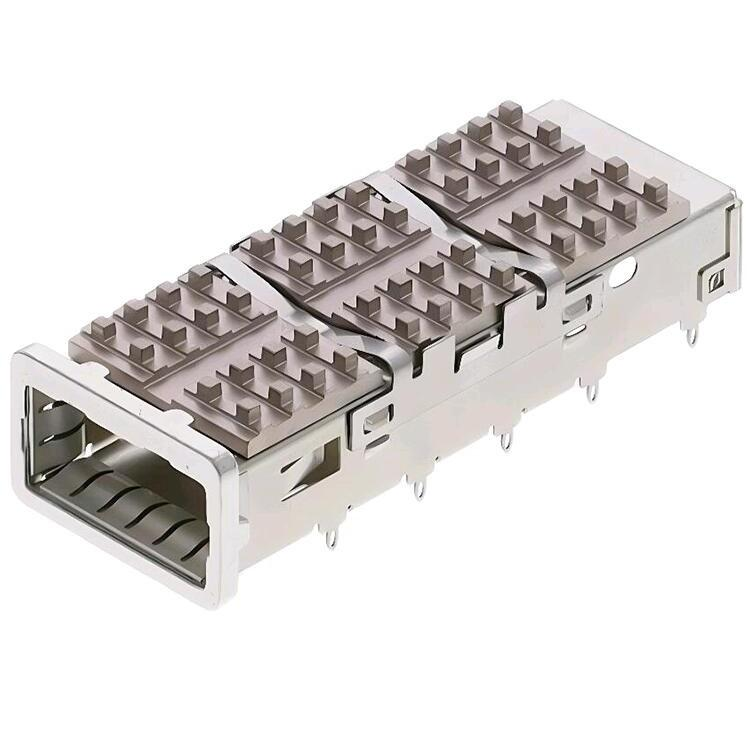

방열판 |

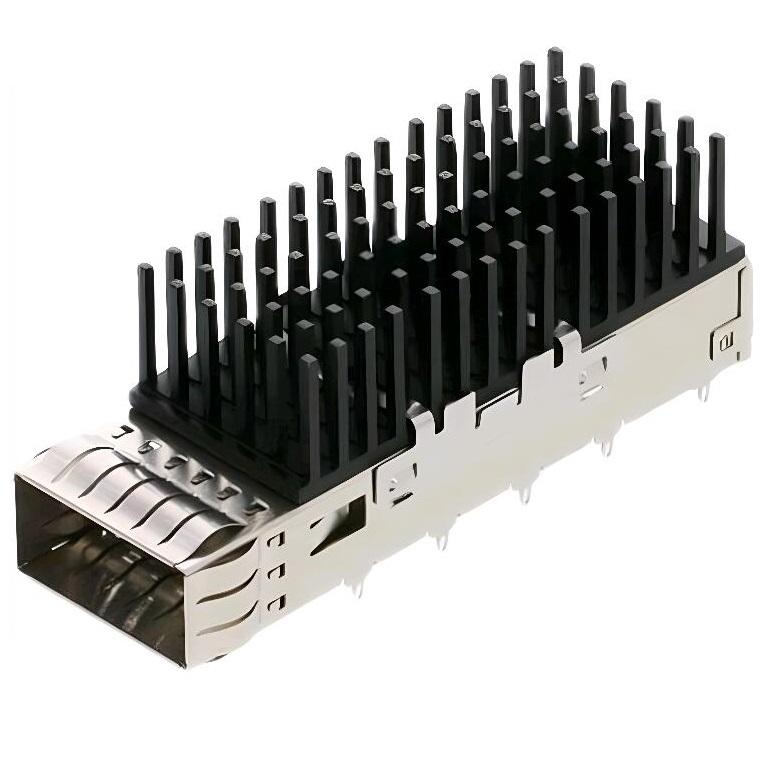

없음 (기본값) / 상단 방열판 / 측면 핀 |
|
접점 도금 |
금 플래시 / 15 μ" / 30 μ" / 50 μ" |
|
로고 |
케이지 상단 레이저 마킹 (MOQ 적용) |
|
FAQ |
Q: 견적은 언제 받을 수 있나요? |
|
A: 사양이 확정되면 24시간 이내에 견적을 제공해 드릴 수 있습니다. |
Q: 평가용 샘플을 제공해 주실 수 있나요? |
A: 네, 평가를 위해 샘플을 보내드릴 수 있습니다.
Q: 주문 처리 및 배송까지 얼마나 걸리나요?
A: 재고가 있는 경우, 주문 접수 후 보통 3~7 영업일 이내에 발송됩니다.
문의 사항을 직접 보내주세요.
