브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
여성 헤더

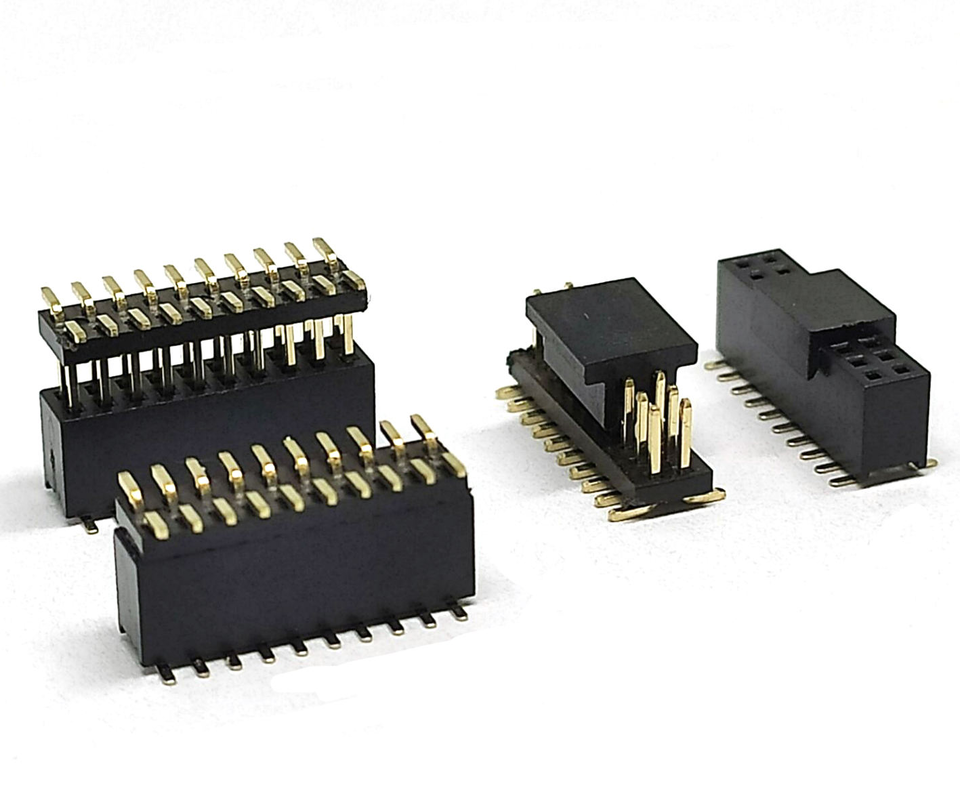

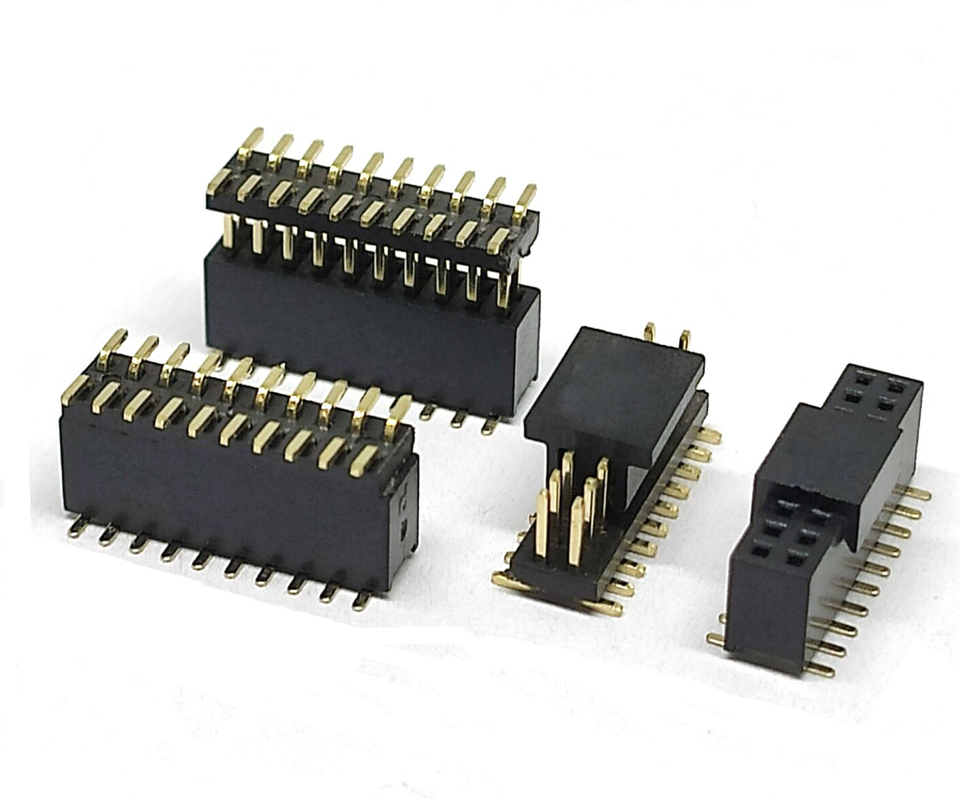

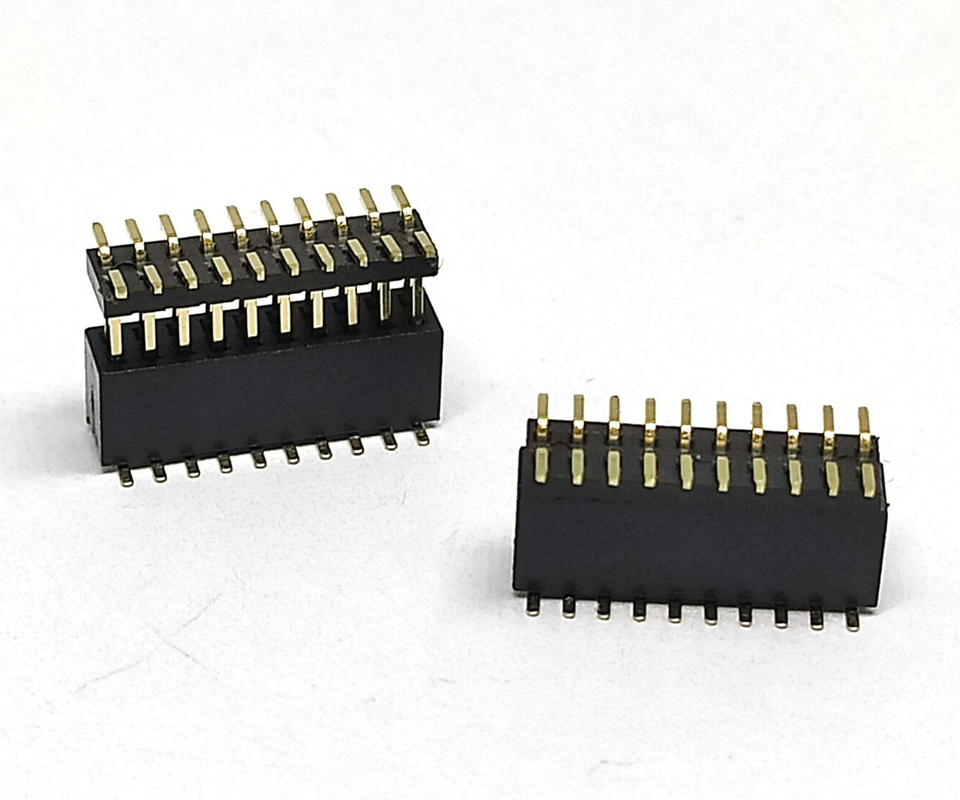

1.27mm Pitch 20 Pin 여성-남자 SMT 타입 PCB 소켓 핀 헤더
제품 설명
| 항목 | 사양 |
|---|---|
| 제품 이름 | 1.27mm 피치 20 핀 SMT 핀 헤더 및 PCB 소켓 (남자 / 여성) |
| 피치 | 1.27mm (0.050인치) |
| 핀 수 | 20 핀 |
| 종료 유형 | SMT / 리플로우 용접용 표면 장착 |
| 조정 | 단열 |
| 가속 전류 | 1.0 접촉당 A (높은 주변 온도에서 분해)전자... |
| 가등전압 | 125V AC/DC |
| 전압을 견딜 수 있습니다 | 500V AC 1분 동안 |
| 맥스. 접촉 저항 | ≤ 20mΩ |
| 최소 단열 저항 | ≥ 1000 MΩ DC 500V |
| 짝짓기 순환 | 최소 500배 |
| 협평성 | SMT 터미널에 ≤ 0.10 mm |
| 작동 온도 | -40 °C ~ +105 °C전자... |
| 준수 | RoHS-20, REACH 준수 |
| 포장 | 테이프 & 롤, 튜브, 대용품 가방 (선택) |
우리의 1.27mm pitch 20pin SMT 핀 헤더 & 소켓 (남녀 짝짓기 쌍) 은 0.050 인치 pitch 커넥터로도 알려진 고밀도 표면 마운트 보드-투-보드 상호 연결 솔루션입니다.재공류 용접용으로 설계된이 20 포지션 듀얼 페어 세트는 컴팩트한 발자국, 안정적인 신호 전송 및 일관된 기계 성능을 제공합니다.공간 제한된 PCB 스택 및 모듈형 전자 시스템에 널리 채택. 상호 결합을 위해 남성 핀 헤더와 여성 소켓으로 제공됩니다. OEM 및 ODM 프로젝트에 사용자 지정 핀 수, 플래팅, 양극화 및 테이프 및 릴 패키징이 지원됩니다.
자료 세부 사항
| 구성 요소 | 소재 및 접착 |
|---|---|
| 격리장치 | LCP / PA6T 고온 플라스틱, UL94 V-0 불 retardant, 검은 색, 재흐름 열 충격에 저항 |
| 접촉기반물질 | 광소 금속 / 청동, 높은 탄력성, 반복적 짝짓기 용 피로 방지 |
| 짝짓기 부지 표면 | 니켈 위에 금 플래시 (0.03~0.1μm 금); 저렴한 대안 옵션 전자... |
| SMT 솔더 꼬리 | 니켈 위에 진료, 리플로우 용접에 탁월한 습성 |
사용자 정의 옵션
핀 수: 표준 20P 외에도 2-50 개의 핀이 제공됩니다.
표면: 플래시 골드 / 하드 골드 / 매트 틴
특징: 편광 키, 위치 스핀을 추가
패키지: SMT 피더에 대한 스릴 크기를 조정
더 높은 온도 요구 사항에 대한 주택 재료 업그레이드
응용 산업 및 전형적인 최종 제품
콤팩트 PCB와 보드 연결에 적합합니다. 구멍 연결 장치가 보드 공간을 너무 많이 차지합니다.
산업 제어 및 자동화: 소형 PLC 모듈, 센서 인터페이스 보드, 데이터 획득 카드, 필드 버스 서브 보드
IoT & 엣지 스마트 하드웨어:BLE/LoRa/Wi-Fi 라디오 모듈, 게이트웨이 내부 간 연결, 스마트 센서 노드
의료용 전자 기기: 휴대용 진단 장비, 환자 모니터링 보조 모듈 (RoHS 준수 재료)
소비자용 미니 장비: 휴대용 장치, 착용 가능한 모듈, 미니 개발 보드, JTAG / ISP 디버그 인터페이스 커넥터.
새로운 에너지 및 시험 장비: 배터리 관리 보조 보드, 시험 장치 내부 연결, 컴팩트 전력 제어 하위 모듈
