Name: 와이어 보드 커넥터 90도 수평 Buckle Bent 핀 2.0mm Pitch 여성 플러그인 나일론 하우징
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: 웨이퍼 하우징 터미널
Price: 4.01 USD
Availability: InStock

집 > 제품 > 웨이퍼 박스 커넥터 >

와이어 보드 커넥터 90도 수평 Buckle Bent 핀 2.0mm Pitch 여성 플러그인 나일론 하우징

20.0mm 피치 웨이퍼 박스 커넥터

90도 수평 봉쇄 굽은 핀 커넥터

나일론 가구 여성 플러그인 커넥터

원래 장소:

중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

웨이퍼 하우징 터미널

저희와 연락

인용 을 요청 하십시오

와이어 보드 커넥터 90도 수평 Buckle Bent 핀 2.0mm Pitch 여성 플러그인 나일론 하우징

제품 세부정보

내구성:

높은

연결 유형:

스냅온

종료 스타일:

솔더

연락하다:

50U 이상 금도금 황동

온도 범위:

-40 ~ 85도 섭씨

도금:

틴 플래팅

강조하다:

20.0mm 피치 웨이퍼 박스 커넥터

90도 수평 봉쇄 굽은 핀 커넥터

나일론 가구 여성 플러그인 커넥터

결제 및 배송 조건

최소 주문 수량

1000개

가격

Negotiable Price

포장 세부 사항

내부 패키지:릴에서; 외부 패키지: 카톤 릴

배달 시간

5~7일

지불 조건

신용장, T/T, 페이얄

공급 능력

3KK 개

Molex 수평 1.25mm 피치 2-16핀 DIP 단일 행 와이어-투-보드 커넥터

가장 좋은 가격 을 구하라

와이어 투 보드 SMD 커넥터 PH 2.0mm 6핀 SMT 수직 웨이퍼 커넥터 (커버 포함)

가장 좋은 가격 을 구하라

저희와 연락

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

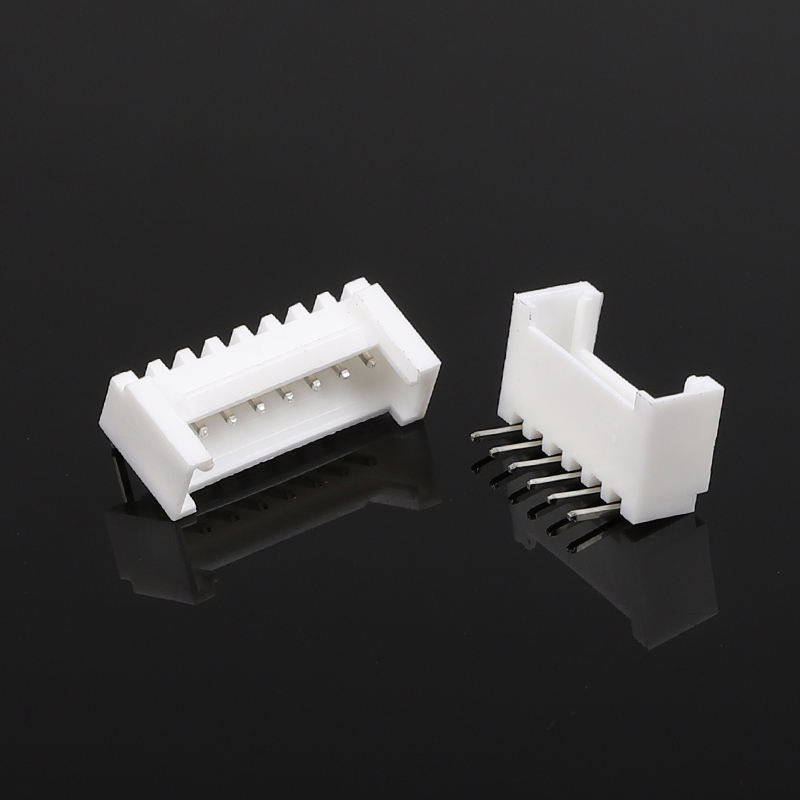

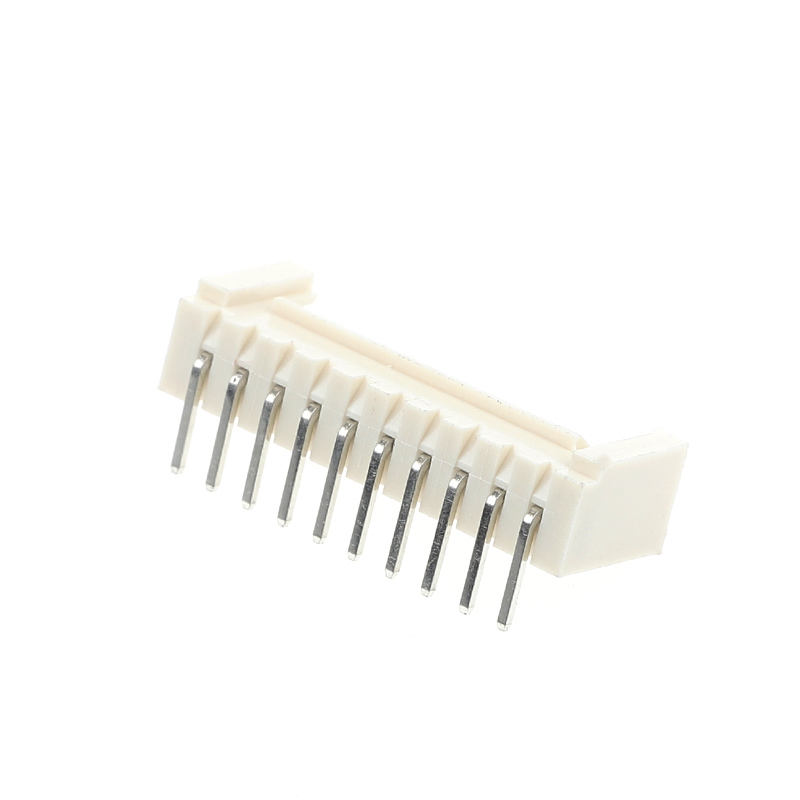

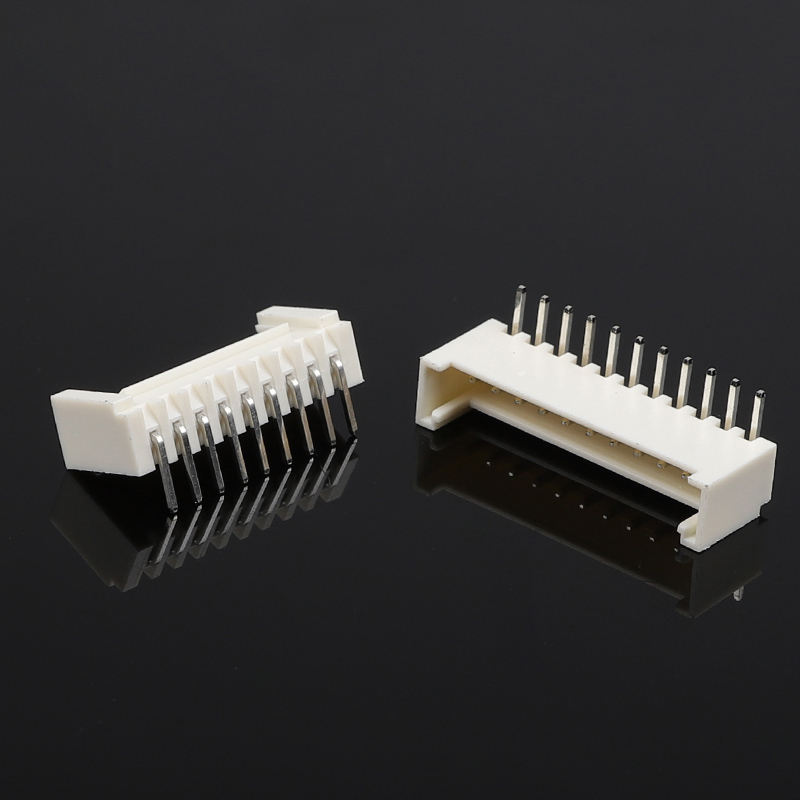

와이어 보드 커넥터 90도 수평 버클 벤딩 핀 2.0mm 피치 암 플러그인 나일론 하우징

제품 설명

항목	사양
제품 유형	와이어-보드 암 하우징, 90도 수평 벤딩 핀, 래치 버클
피치	2.0mm
장착 스타일	DIP 스루홀, 직각/수평
사용 가능한 포지션	2-16 포지션 (표준), 사용자 정의 포지션 협의 가능
하우징 재질	나일론 PA66, UL94-V-0 난연성
터미널 재질	황동/인청동
표준 도금	주석 도금; 금 플래시 도금 선택 사항
정격 전류	3A AC/DC (회로당)
정격 전압	250V AC/DC
접촉 저항	≤20mΩ (초기)
절연 저항	≥1000MΩ
내전압	1000V AC / 1분
작동 온도 범위	-25℃ ~ +85℃
결합 주기	≥500 주기
호환 와이어 게이지	AWG #24-#28 연선
규정 준수	RoHS, REACH
호환 부품	크림프 터미널, 호환 수 헤더, 맞춤형 와이어 하네스

이 2.0mm 피치 90도 직각 수평 와이어-보드 암 하우징은 DIP 스루홀 벤딩 핀 커넥터로 통합된 포지티브 래치 버클이 특징이며, 공간이 제한된 전자 장치 조립에서 신뢰할 수 있는 신호 및 저전력 와이어-PCB 상호 연결을 위해 설계되었습니다. 내장된 잠금 버클은 진동 및 우발적인 뽑힘에 대한 단단한 결합 유지력을 제공하여 래치가 없는 대안에서 흔히 발생하는 간헐적인 연결 위험을 제거합니다. 고품질 UL94-V-0 나일론(PA66)으로 성형된 이 리셉터클 하우징은 웨이브 솔더링 공정, 안정적인 전기 성능 및 대량 생산 전자 제품의 장기적인 서비스 수명을 지원합니다. 유연한 PCB 레이아웃을 위해 여러 핀 수로 제공되며, 주류 2.0mm 래치형 와이어-보드 시리즈의 비용 효율적인 드롭인 대체품 역할을 합니다.

제품 장점

90도 수평 벤딩 핀 DIP 구조: 수평 측면 진입 결합은 수직 PCB 간격을 절약하여 컴팩트한 인클로저 레이아웃에 이상적입니다. 스루홀 벤딩 핀 설계는 강력한 기계적 솔더 앵커링을 제공하며, 진동에 민감한 장치에 대한 SMT 버전에 비해 충격 저항이 우수합니다.
포지티브 래치 버클 잠금: 완전히 결합될 때 청각적 촉각 클릭; 운송, 조립 또는 장비 작동 중 우발적인 분리를 방지합니다. 느슨한 결합으로 인한 신호 끊김을 방지합니다. 극성화된 하우징은 역 삽입을 방지하여 PCB 회로를 보호합니다.
고온 나일론 PA66 하우징: UL94-V-0 난연성 등급, 표준 웨이브 솔더링과 호환, 열 사이클링 중 안정적인 치수, 생산 솔더링 중 변형 위험이 낮습니다.
일관된 전기 성능: 최적화된 접점 형상은 반복적인 결합 주기 동안 낮은 접촉 저항을 유지합니다. 엄격한 원자재 및 공정 중 검사는 대량 OEM 프로젝트의 현장 고장률을 줄입니다.
넓은 핀 수 범위 및 맞춤형 지원: 표준 포지션 2P-16P 재고 보유; 맞춤형 핀 수, 터미널 도금 옵션(주석/선택적 금 플래시), 맞춤형 마킹 및 호환 케이블 하네스 서비스는 프로젝트별 요구 사항에 따라 제공됩니다.
완전 준수: RoHS 및 REACH 준수, 글로벌 소비자 및 산업 전자 제품 수입 요구 사항 충족; 설계 검증을 위해 요청 시 테스트 보고서 및 도면 파일 제공 가능.

응용 분야

다양한 산업 분야에서 내부 신호 및 저전력 상호 연결에 적합:

가전제품: 가전제품, 스마트 홈 모듈, 디스플레이 패널, 프린터 및 스캐너
산업 제어: 센서 모듈, 제어 보드, 소형 자동화 장비
LED 및 조명: LED 드라이버 보드, 실내 조명 제어 장치
의료 및 계측: 테스트 장비, 휴대용 의료 기기
자동차 애프터마켓: 온보드 보조 전자 장치 조립

자주 묻는 질문

1. Q: 카탈로그가 있습니까? 모든 제품을 확인할 수 있도록 카탈로그를 보내주시겠습니까?

A: 네, 온라인으로 문의하시거나 이메일을 보내 카탈로그를 받으실 수 있습니다.

2. Q: 카탈로그에서 제품을 찾을 수 없습니다. 이 제품을 만들어 주시겠습니까?A: 저희 카탈로그에는 대부분의 제품이 나와 있지만 모두 나와 있는 것은 아닙니다. 어떤 제품이 필요하고 몇 개를 원하시는지 알려주세요. 저희가 가지고 있지 않다면, 새로운 금형을 설계하고 제작하여 생산할 수도 있습니다. 참고로, 일반 금형 제작에는 약 35-45일이 소요됩니다.

3. Q: 샘플을 제공할 수 있습니까? 이 샘플은 무료입니까?

A: 네, 테스트를 위해 커넥터 무료 샘플 5-10개를 제공합니다. 하지만 배송비는 고객님께서 부담하셔야 합니다.

4. Q: 배송 시간은 어떻게 되나요?

A: 재고 상품은 1일 이내에 배송됩니다. 맞춤 제작 상품은 5-7일 이내에 배송됩니다.

5. Q: 주문은 어떻게 배송되나요?

A: 소형 패키지는 DHL, FedEx, UPS, TNT, EMS와 같은 특송으로 발송됩니다. 이는 방문 서비스입니다. 대형 패키지는 항공 또는 해상으로 발송할 수 있습니다. 표준 수출용 상자를 사용합니다. 배송 중 발생한 제품 손상에 대해서는 당사가 책임집니다.

6. Q: 어떤 종류의 결제를 수락하십니까? RMB로 지불할 수 있습니까?

A: T/T(전신환), 웨스턴 유니온, 페이팔을 받습니다. 송장과 동일한 금액을 받을 수 있는지 확인하십시오. RMB로 지불할 수 있습니다. 문제 없습니다.

7. Q: 귀사의 품질 관리는 어떻습니까?

A: ISO9001을 엄격히 준수합니다. IQC, OQC, IPQC, QA는 품질 부서의 10%를 차지합니다. 모든 제품은 CCD로 테스트됩니다.

8. Q: 모든 제품의 가격 목록이 필요합니다. 가격 목록이 있습니까?

A: 모든 제품의 가격 목록은 없습니다. 품목이 너무 많아 모든 가격을 목록에 올리는 것은 불가능하며, 재료비와 수량 때문에 가격이 항상 변동합니다. 필요한 모든 품목 목록을 제공해 주시면, 저희가 하나씩 주의 깊게 확인하고 사양 및 가격 목록을 제공해 드리겠습니다.

9. Q: 맞춤형 제품 및 맞춤형 포장을 만들 수 있습니까?

A: 네. 저희는 이전에 고객을 위해 많은 맞춤형 제품(주로 와이어 하네스)을 만들었습니다. 맞춤형 포장에 관해서는 로고나 기타 정보를 패키지에 넣는 데 문제가 없습니다. 다만 추가 비용이 발생한다는 점을 유의해야 합니다.

10. Q: 어떤 인증서가 있습니까?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 등
