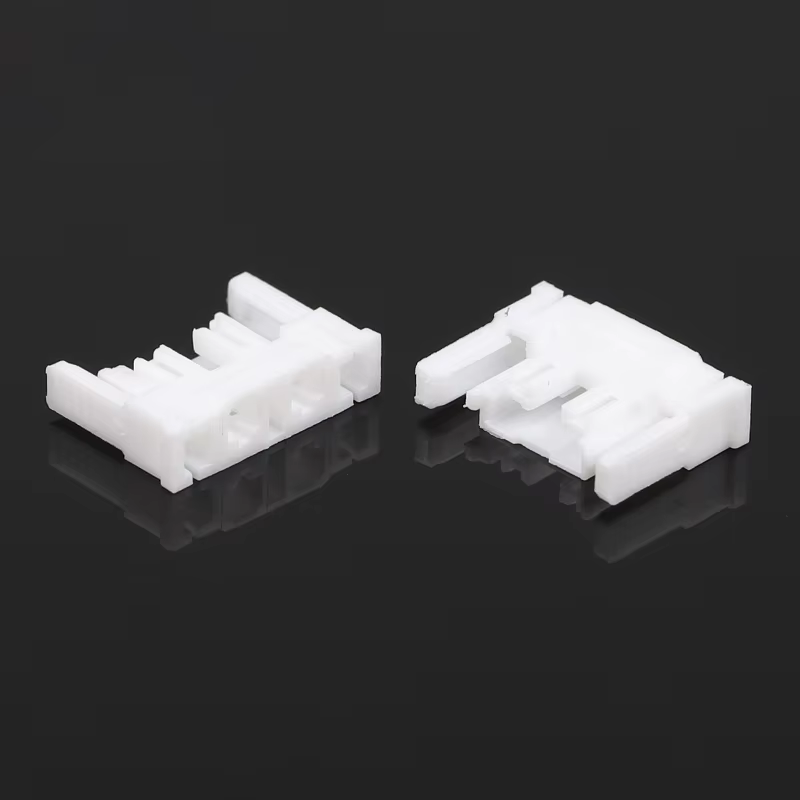

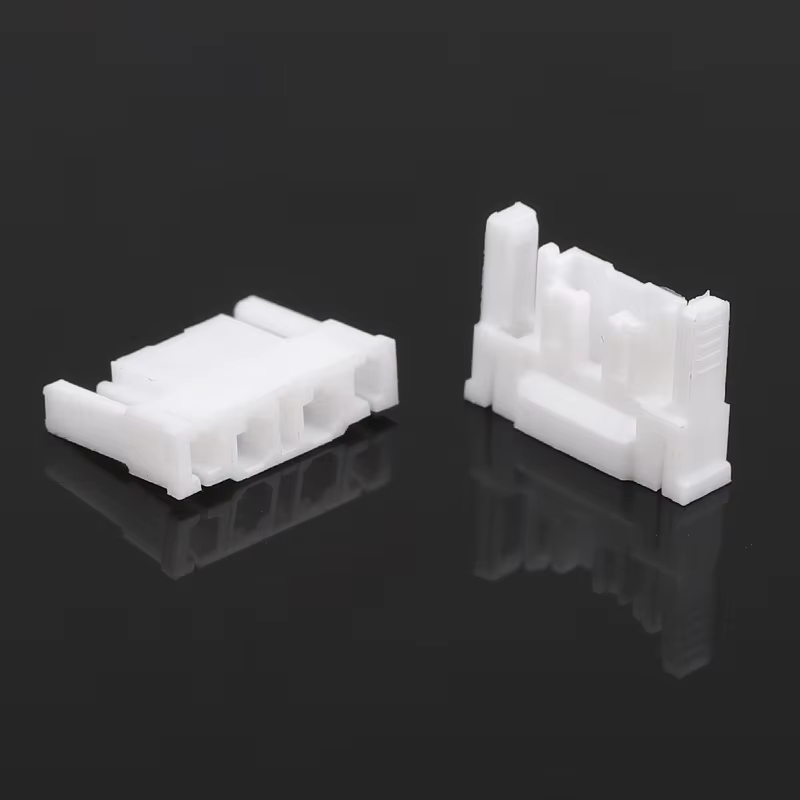

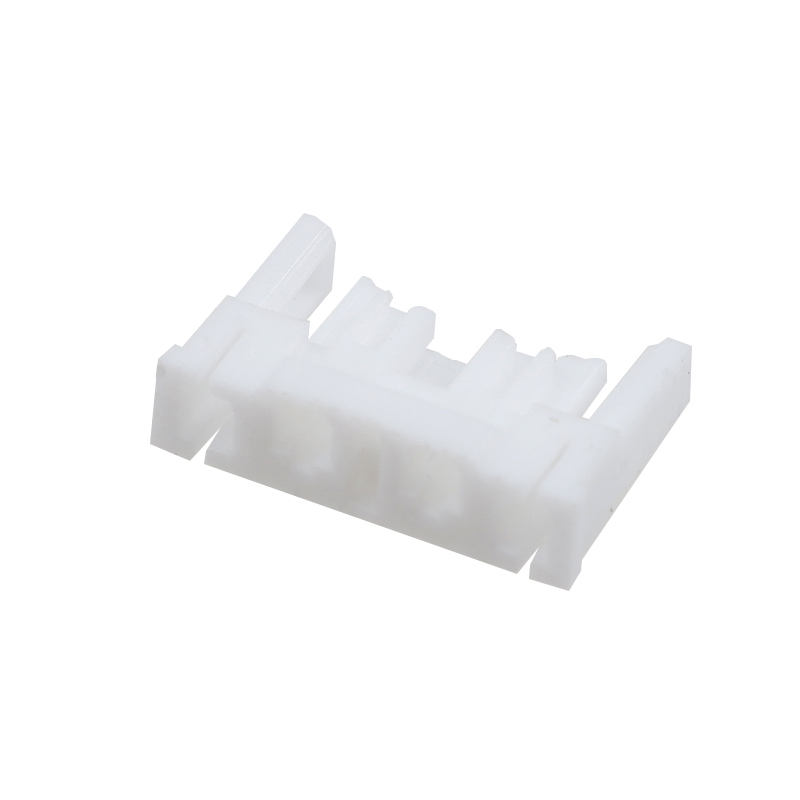

5034730200 커넥터 3.70mm 피치 수 커넥터 하우징 보드 연결 와이어 커넥터

3.70mm 피치 수 커넥터 하우징

보드 연결 와이어 박스 커넥터

보증 포함 수 커넥터 하우징 와이어 커넥터

원래 장소:

중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

웨이퍼 하우징 터미널

저희와 연락

인용 을 요청 하십시오

5034730200 커넥터 3.70mm 피치 수 커넥터 하우징 보드 연결 와이어 커넥터

제품 세부정보

내구성:

높은

연결 유형:

스냅온

종료 스타일:

솔더

연락하다:

50U 이상 금도금 황동

온도 범위:

-40 ~ 85도 섭씨

도금:

틴 플래팅

강조하다:

3.70mm 피치 수 커넥터 하우징

보드 연결 와이어 박스 커넥터

보증 포함 수 커넥터 하우징 와이어 커넥터

결제 및 배송 조건

최소 주문 수량

1000개

가격

Negotiable Price

포장 세부 사항

내부 패키지:릴에서; 외부 패키지: 카톤 릴

배달 시간

5~7일

지불 조건

신용장, T/T, 페이얄

공급 능력

3KK 개

MX 3.0mm 피치 커넥터 직지 스핀 와이어와 보드 커넥터

가장 좋은 가격 을 구하라

MX3.0 피치 3.0mm R/A SMD 전기 와이어 커넥터

가장 좋은 가격 을 구하라

단일 행 남성 전원 플러그 3.0mm 피치 커넥터, 고무 쉘 버클 5557 포함 (PCB 와이어 보드 커넥터용)

가장 좋은 가격 을 구하라

MX3.0 메탈 더블 로우 버클 스트레이트 핀 헤더 3.0mm 피치, 180° 듀얼 로우 PCB 전원 커넥터 (43045 / 5557 시리즈 호환)

가장 좋은 가격 을 구하라

저희와 연락

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

5034730200 커넥터 3.70mm 피치 수 하우징 커넥터 와이어-투-보드 와이어 커넥터

제품 하이라이트

피치: 3.70mm, 수 하우징, 와이어-투-보드 상호 연결
하우징 재질: UL94V-0 난연성, 할로겐 프리; 산업 및 가전 제품에 안전
강화 잠금 래치 디자인: 분리 방지, 산업 및 차량의 열악한 환경에서 지속적인 진동 하에서도 안정적인 연결

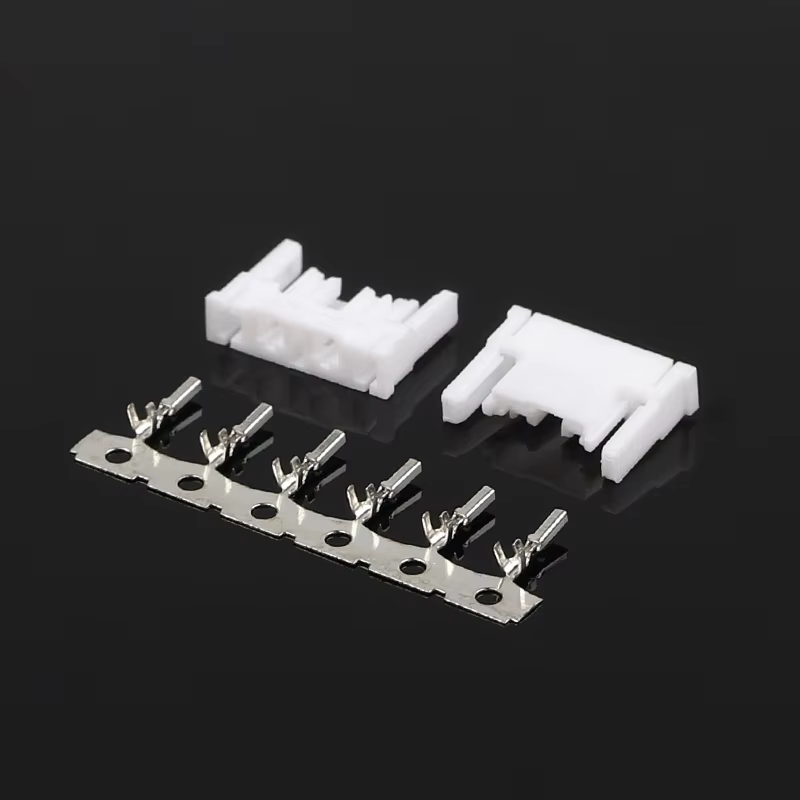

완전한 결합 세트: 일치하는 하우징 + 크림프 터미널을 함께 제공
컴팩트한 구조, 쉬운 와이어 크림핑 및 조립

기술 사양

카테고리	항목	사양
전기	정격 전압	250V AC
	정격 전류	회로당 최대 5A
	내전압	1500V AC/분
	절연 저항	≥1000MΩ
기계	피치	3.70 mm
	접촉 저항	≤20mΩ
	결합/분리 주기	≥30 주기
	잠금	양방향 래치, 분리 방지
재질 및 도금	하우징	PBT, UL94V-0, 할로겐 프리
	터미널 베이스	구리 합금
	도금	주석 도금
환경	작동 온도	-40℃ ~ +105℃
납땜 가이드	납땜 온도	최대 260℃, ≤5초

호환 부품 / 대체품

국제적으로 유명한 브랜드와 직접 호환되는 대체품:

JST 호환 모델
Molex 호환 모델
AMP (TE) 호환 모델

참고: 대량 생산 전 최종 검증을 위해 핀 수 및 기계적 치수를 확인하십시오.

5034730200 커넥터 3.70mm 피치 수 커넥터 하우징 보드 연결 와이어 커넥터

제품 장점

진동 방지 잠금 래치는 산업 및 자동차 등급 프로젝트에서 충격 및 진동 시 커넥터 탈락 위험을 제거합니다.
할로겐 프리 UL94 V-0 플라스틱 하우징은 EU 환경 지침 및 화재 안전 표준을 충족합니다.
전체 세트 공급: 수 하우징 + 크림프 터미널, BOM 및 조달을 단순화합니다.
안정적인 전기 접촉 및 낮은 접촉 저항으로 장기간 지속적인 작동이 가능합니다.
JST / Molex / TE 커넥터에 대한 비용 효율적인 드롭인 대체품으로 재설계 없이 사용할 수 있습니다.

응용 분야

✅ 산업 제어 장비
✅ 가전 제품
✅ 자동차 보조 전자 장치
✅ 전원 공급 장치 모듈
✅ LED 조명 시스템
✅ 스마트 미터 및 IoT 장치

5034730200 커넥터 3.70mm 피치 수 커넥터 하우징 보드 연결 와이어 커넥터

포장 방법

표준: 정전기 방지 백 포장
선택 사항: 흰색 / 중성 상자 포장. 요청 시 맞춤형 포장 라벨 및 바코드 제공 가능.

결제 방법

EXW, FOB, CIF, CPT, T/T, L/C 가능

리드 타임

샘플: 3영업일
대량 주문: 1~2주

공장 인증서 및 맞춤 서비스

인증: UL, RoHS, REACH, ISO9001
MOQ: 표준 품목에 대한 낮은 MOQ
샘플 정책: 무료 샘플 제공 / 빠른 샘플 배송. 맞춤 서비스: 맞춤형 핀 수, 도금 두께, 케이블 하네스 조립, 특수 포장 및 마킹.

고객 선택 가이드

회로에 따라 작동 전류, 전압 및 작동 온도 범위를 확인하십시오.
터미널 크림핑 범위와 일치하도록 와이어 AWG를 확인하십시오.
진동이 심한 시나리오의 경우 잠금 래치 설계를 확인하십시오.
JST/Molex/TE 부품을 교체할 때 치수 및 핀 정의를 교차 확인하고 대량 생산 전에 샘플을 테스트하십시오.
대상 시장에 대한 RoHS / 할로겐 프리 요구 사항을 확인하십시오.

FAQ

1. Q: 카탈로그가 있습니까? 모든 제품을 확인하기 위해 카탈로그를 보내주실 수 있습니까?

A: 예, 온라인으로 문의하거나 이메일을 보내 카탈로그를 받으실 수 있습니다.

2. Q: 카탈로그에서 제품을 찾을 수 없습니다. 이 제품을 만들어 주실 수 있습니까?A: 저희 카탈로그에는 대부분의 제품이 나와 있지만 전부 나와 있는 것은 아닙니다. 필요한 제품과 수량을 알려주시면 됩니다. 저희가 가지고 있지 않다면, 새로운 금형을 설계하고 제작하여 생산할 수도 있습니다. 참고로 일반 금형 제작에는 약 35-45일이 소요됩니다.

3. Q: 샘플을 제공할 수 있습니까? 이 샘플은 무료입니까?

A: 예, 테스트를 위해 커넥터 무료 샘플 5-10개를 제공합니다. 하지만 배송비는 고객 부담입니다.

4. Q: 배송 시간은 어떻게 됩니까?

A: 재고 상품은 1일 이내에 배송되며, 맞춤 제작 상품은 5-7일 이내에 배송됩니다.

5. Q: 주문을 어떻게 배송합니까?

A: 소형 패키지의 경우 DHL, FedEx, UPS, TNT, EMS와 같은 특송으로 발송합니다. 이는 방문 서비스입니다. 대형 패키지의 경우 항공 또는 해상으로 발송할 수 있습니다. 표준 수출용 상자를 사용합니다. 배송 중 발생한 제품 손상에 대해서는 당사가 책임집니다.

6. Q: 어떤 종류의 결제를 수락합니까? RMB로 지불할 수 있습니까?

A: T/T(전신환), 웨스턴 유니온, 페이팔을 받습니다. 송장과 동일한 금액을 받을 수 있는지 확인하십시오. RMB로 지불할 수 있습니다. 문제 없습니다.

7. Q: 귀사의 품질 관리는 어떻습니까?

A: ISO9001을 엄격히 준수합니다. IQC, OQC, IPQC 및 QA가 직원 중 10%를 차지합니다. 모든 제품은 CCD로 테스트됩니다.

8. Q: 모든 제품의 가격 목록이 필요합니다. 가격 목록이 있습니까?

A: 모든 제품의 가격 목록은 없습니다. 품목이 너무 많아 모든 가격을 나열하는 것이 불가능하며, 가격은 재료비와 수량에 따라 변동합니다. 필요한 모든 품목 목록을 제공해 주시면, 하나씩 신중하게 확인하여 사양 및 가격 목록을 제공해 드리겠습니다.

9. Q: 맞춤형 제품 및 맞춤형 포장이 가능합니까?

A: 예. 이전에 고객을 위해 많은 맞춤형 제품(주로 와이어 하네스)을 제작했습니다. 맞춤형 포장에 대해서는 문제가 없습니다. 패키지에 로고 또는 기타 정보를 넣을 수 있습니다. 추가 비용이 발생한다는 점을 유의해야 합니다.

10. Q: 어떤 인증서가 있습니까?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 등
