원래 장소:
광동, 중국
브랜드 이름:
XTK
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
SFP+

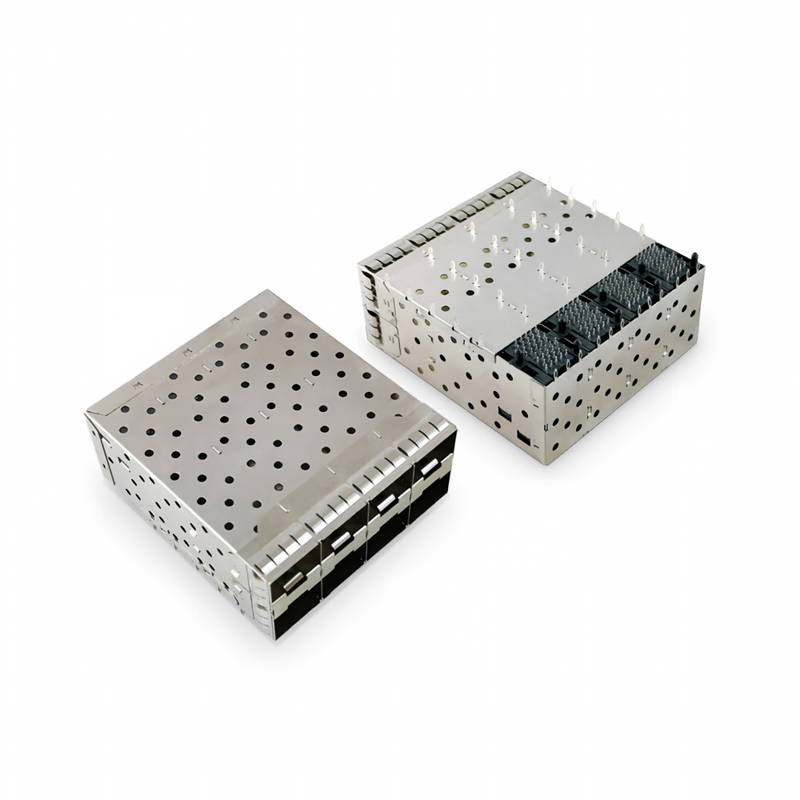

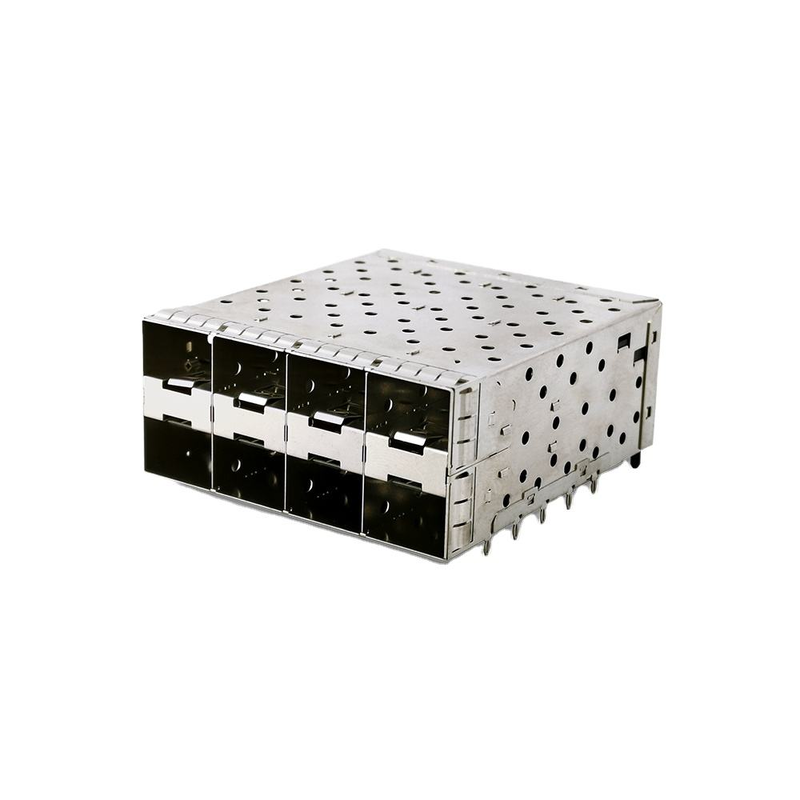

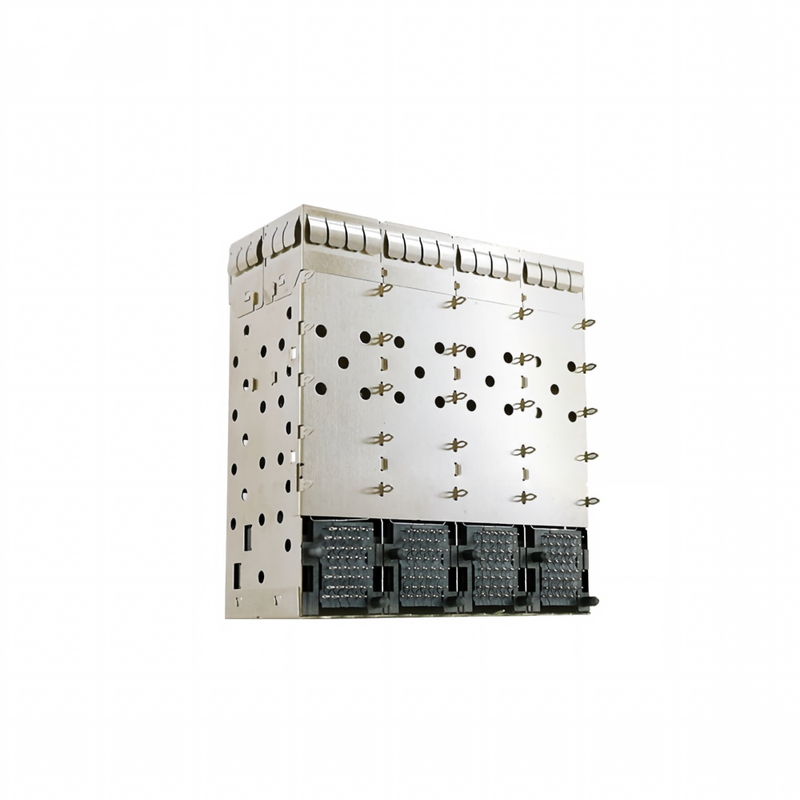

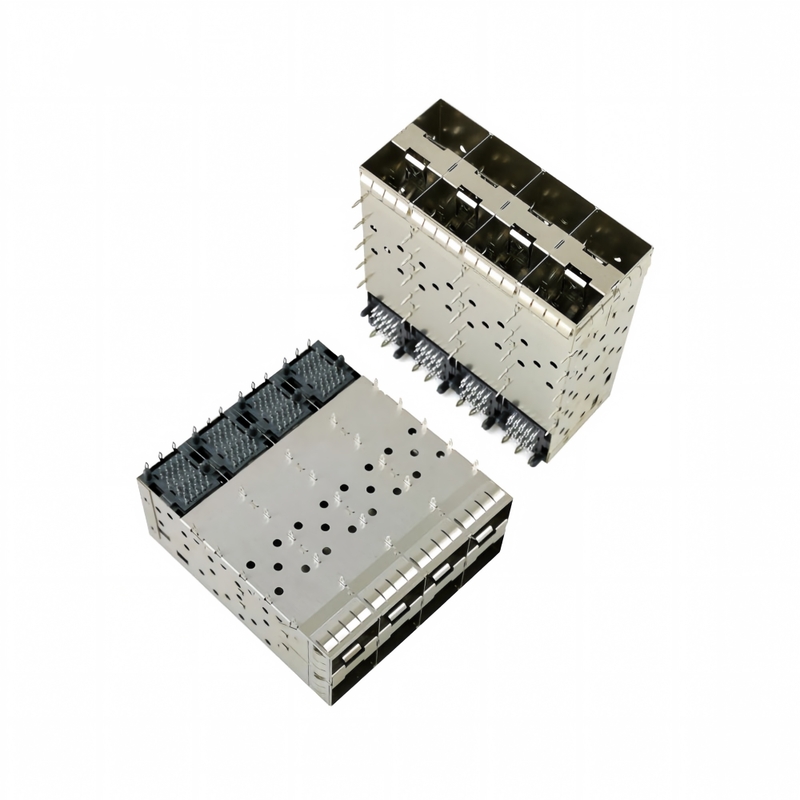

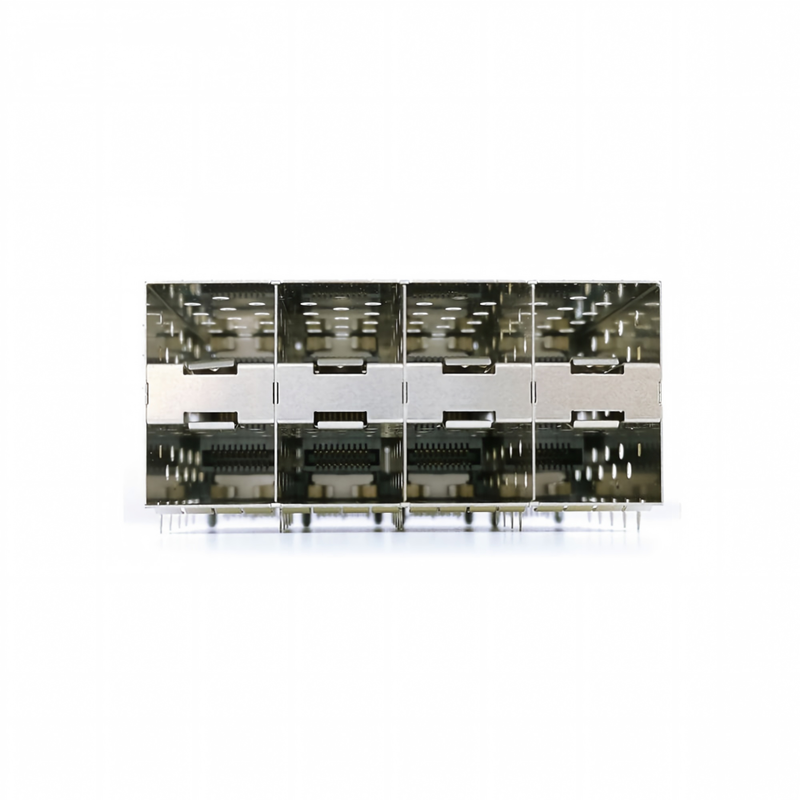

8-포트 SFP+ 2×4 케이지 어셈블리, 160 포지션 프레스-피트, 빛 파이프 없이 10G/25G 스위치 라인 카드 및 NIC PCB를 위한 쌓인 금속 EMI 보호된 갱드 커넥터
제품 설명
|
매개 변수 |
사양 |
|---|---|
|
제품 종류 |
SFP+ 2×4 통합 용기와 함께 쌓인 케이지 집합체 |
|
형태 요인 |
SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) 후퇴 호환성 |
|
포트 매트릭스 |
2 × 4 (배치, 총 8개의 포트) |
|
직책 |
160 (20 × 8)- 네 |
|
피치 |
0.8mm (0.032 in) |
|
장착 |
구멍을 통해, 오른쪽 각 |
|
폐지 |
프레스-피트 컴플라이언트 핀 (Ø0.64mm; 꼬리 3.0mm / 2.07mm 선택) |
|
접촉물질 |
포스퍼스 브론스/황제 합금 |
|
접착장 |
짝짓기 부위에 금 플래시 (0.76 μm / 30 μ "선택), 틴 꼬리 |
|
케이지 재료 |
니켈 은 (황금 합금), 니켈 접착 |
|
빛 파이프 |
아무 것도(고체적인 케이지 벽) |
|
히트 싱크 |
포함되지 않습니다 (위열 창문; 히트 싱크 호환 버전 선택) |
|
EMI 특징 |
내부 + 외부 베릴륨-황금 스프링 손가락; 엘라스토머 가스켓 선택 |
|
데이터 비율 |
16 Gb/s (SFP+ 강화); 25G SFP28 호스트 레이아웃에 의해 지원 |
|
차차 저항력 |
100 Ω ±10% |
|
현재 등급 |
0.5A/연결 @ 3.3V |
|
접촉 저항 |
≤ 80mΩ |
|
단열 저항 |
≥ 1000 MΩ @ 500 V DC |
|
전압을 견딜 수 있습니다 |
300V AC |
|
짝짓기 순환 |
≥ 100 (온도 교환 모듈) |
|
운영 임시 |
-55 °C ~ +105 °C (산업용 -40 ~ +85 °C) |
|
주택 화염 등급 |
UL 94 V-0 (LCP) |
|
준수 |
INF-8074i, SFF-8431, SFF-8432, SFF-8402, RoHS 2.0, REACH |
|
크로스 레피 |
TE 1-2007394-8 / 2007394-5 / 2170286-1; 암페놀 UE863G442000361; 몰렉스 0761020001 / 1700714001; 비탈콘 S2N3D23000BA4 |
|
전형적 크기 |
L ≈ 57.4 × W ≈ 64.3 × H ≈ 25.6 mm (테크놀로지 2007394-5 참조) |
|
포트 피치 (V/H) |
14.25mm 수평 / 14.90mm 수직 (일반적으로) |
|
권장 PCB 두께 |
1.5mm (0.059 in) 표준 / 2.36mm 선택 (Molex 스타일) |
|
MOQ |
500개 |
|
샘플 선행 시간 |
5~7일 |
|
질량 선행 시간 |
3~4주 |
|
포장 |
반 정적 트레이 (84 pcs/box per TE equivalent) |
SFP+ 2×4 8포트 케이지, 160핀 프레스-피트 용기, 0.8mm 피치, 라이트 파이프가 없으며, 전체 금속 EMI 방호. TE 1-2007394-8, Amphenol UE863G442000361, Molex 0761020001에 대한 드롭 인 교체.SFP/SFP+/SFP28를 지원합니다.공장에서 직접, MOQ 500 pcs, 샘플 5 일.
|
속성 |
1×6 선형 케이지 |
2×2 쌓인 케이지 |
이건: 2×4 겹겹으로 쌓여 있는 LP가 없는 압력장치- 네 |
|---|---|---|---|
|
포트 수 |
6 |
4 |
8- 네 |
|
전면판 너비 |
~ 86mm |
~57mm |
~57mm- 네 |
|
수직 Z 높이 |
낮은 |
중간 (~ 12mm) |
더 높은 (~ 25.6 mm) 8 개의 노선이 쌓여있다- 네 |
|
가벼운 파이프 |
외관만 |
종종 안쪽 절단 |
아무 것도 없는데- 네 |
|
용접 |
압축식 |
압축식 |
프레스 피트, 0 용접- 네 |
|
달콤한 장소 |
6개의 업링크 행 |
4포트 틈새 |
8개의 업링크 라인 / 32개의 포트 라인 카드 (4×2×4)- 네 |
적용
1, 네트워크 장비
2, 라우터/스위치
3, 데이터/통신
4, 고급 서버
5, 네트워크
6전기통신
7스위치
8, 통신 하드웨어
9, 광섬유 채널 및 기가비트 이더넷
10, 서버
교차 참조
|
브랜드 |
동등한 P/N |
참고: |
|---|---|---|
|
TE 연결성 |
1-2007394-8/ 2007394-5 / 2170286-1 |
2x4, 160pos, 압력장치, LP가 없습니다, EMI 스프링 |
|
암페놀 ICC |
UE863G442000361- 네 |
울트라포트 SFP+ 2×4 160pos 프레스 피트 |
|
모렉스 |
0761020001(주) /1700714001- 네 |
zSFP+ 2×4 160pos, 엘라스토머 가스켓 선택 |
|
비탈콘 |
S2N3D23000BA4- 네 |
2×4 프레스 피트, Ni-Ag 케이지, LP가 없습니다. |
P/N 또는 Gerber/STEP를 보내주세요. 우리는 24시간 이내에 확정된 크로스 드로를 돌려드립니다.
사용자 정의 옵션
|
옵션 |
선택 |
|---|---|
|
가벼운 파이프 |
아무 것도 (예정)/ 외면만 / 내면+외면 |
|
금 두께 |
플래시 15μ" /0.76μm (30μ") 기본 적정/ 50μ" |
|
압축기구 꼬리 길이가 |
3.0mm (TE 스타일) / 2.07mm (Molex 스타일) / 사용자 정의 |
|
폐지 |
프레스 피트 (디폴트) / SMT 용매 꼬리/하이브리드 |
|
케이지 마무리 |
Ni 접착 (전산) / Sn 접착 / 흑산화 |
|
EMI |
스프링 손가락만 / + 엘라스토머 가스켓 / + 전도성 폼 |
|
열 관리 |
상위 열 창 (전산) / + 상위 열 싱크 클립 (높이 변경) |
|
장착 |
단면 (디폴트) / 배에서 배로 나가는 쌍면 |
|
포트 매트릭스 |
1 × 1 / 1 × 4 / 2 × 2 /2×4/ 2×6 |
|
로고 |
케이지 상단에 레이저 표시 (MOQ 적용) |
왜 미국 을 선택 합니까?
1, 16 년의 Centronic 커넥터 생산 경험
2, 20년 이상의 직업 경험을 가진 연구개발 엔지니어
3, 당신의 선택에 대 한 폼의 수천
4, UL 인증, ROHS 준수
5, 공장 가격
6, 2 일 이내에 무료 샘플
7, 짧은 납품 시간, 1 주 이내에 일반적인 제품.
8, MOQ는 없습니다, 당신은 우리의 제품과 서비스를 쉽게 시도 할 수 있습니다
9, 고객의 로고는 제품과 패키지에 추가 될 수 있습니다
10, 플라스틱 주사 작업장, 스탬핑 작업장, 조립 생산 라인. 우리는 경쟁자보다 품질, 비용, 배송 시간을 더 잘 제어 할 수 있습니다.
11, 다양한 지불 방법
FAQ
Q1: 테스트를 위해 샘플을 제공 할 수 있습니까?
A: 예, 우리는 당신의 테스트와 품질 확인을 위해 샘플을 공급하는 것을 기쁘게 생각합니다. 무료 샘플도 받아 들일 수 있습니다.
Q2: MOQ는 어떨까요?
A: MOQ가 없습니다; 1 PC는 괜찮습니다. 작은 주문은 환영합니다.
Q3: 납품 시간은 얼마입니까?
A: 샘플: 1-3 일. 대량 대량: 5-15 일. 구체적인 배달 시간은 항목과 주문량에 달려 있습니다. 자세한 사항은 저희에게 문의하십시오.
Q4: 사용자 정의 제품을 만들 수 있습니까?
A: 예, 우리는 당신이 우리에게 샘플 또는 그림과 사양을 제공할 수 있다면 당신이 필요로하는 새로운 곰팡이를 개발 할 수 있습니다.
Q5: 어떤 종류의 지불을 받나요?
A: VISA, T/T, 웨스턴 유니온, 머니그램 등
