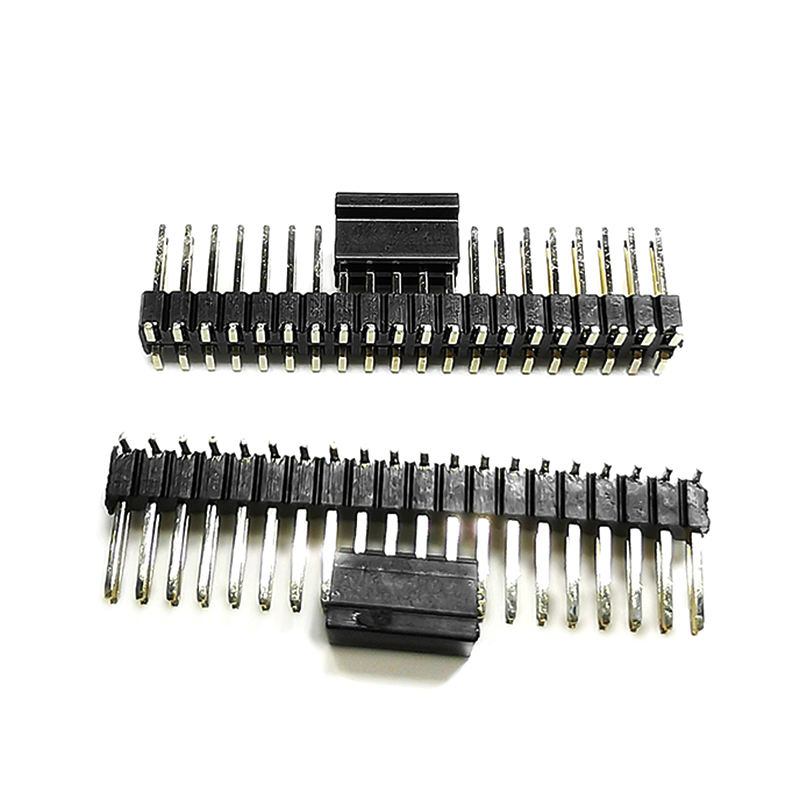

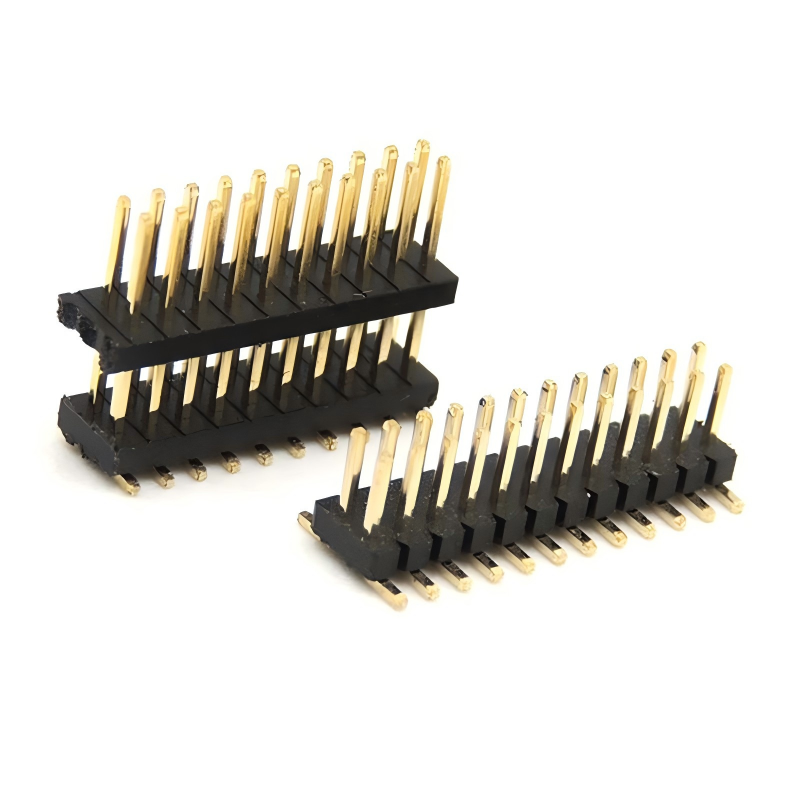

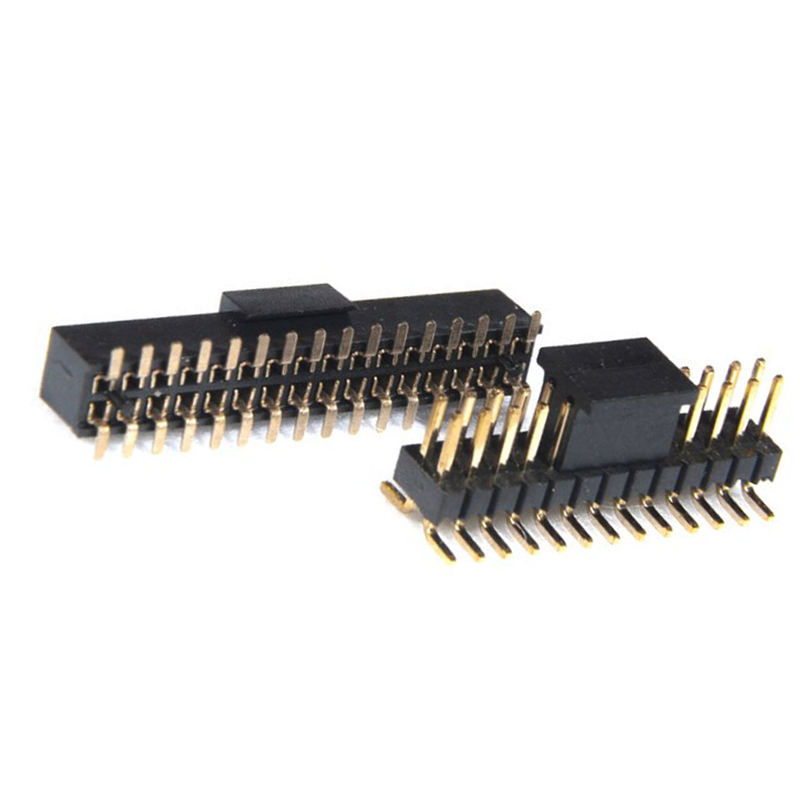

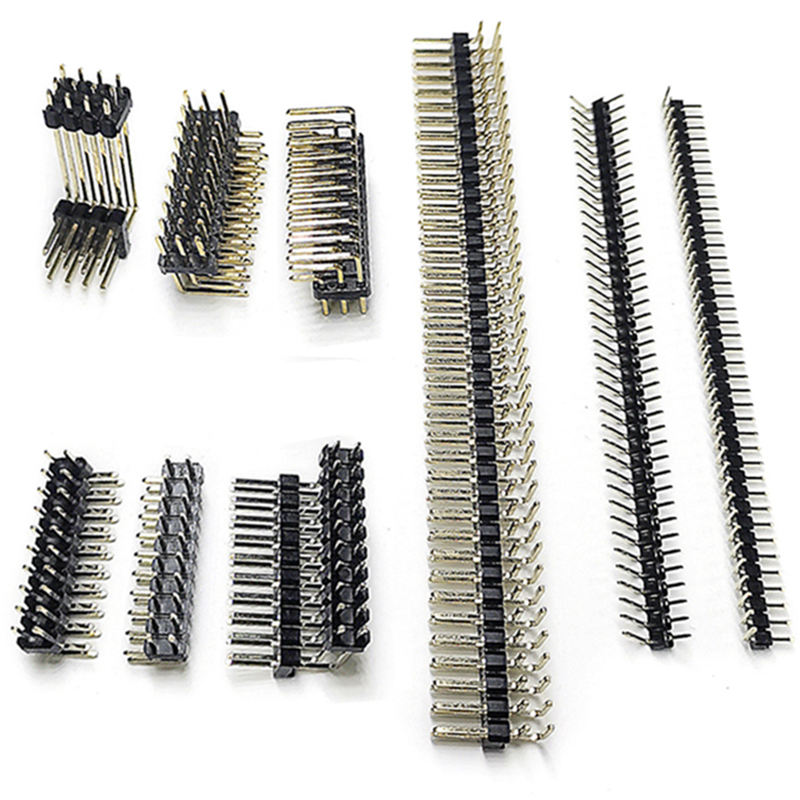

프레스 피트 듀얼 6 8 20 핀 2*14 2*3 5 여성 1mm 1.27mm 2mm 2.54mm 피치 앵글 SMD/SMT 헤더 긴 핀 헤더 남성 커넥터

프레스핏 / SMT / THT 롱핀 수 커넥터 – 1.0 / 1.27 / 2.0 / 2.54 mm 피치, 싱글 및 듀얼 로우 (2×3 / 2×7 / 2×10 / 2×14), 스트레이트 / 직각 / SMD, 맞춤 핀 길이

제품 설명

개요

이 롱핀 수 커넥터 제품군은 단일 및 듀얼 로우에서 4가지 주요 보드 간 피치(1.0 / 1.27 / 2.0 / 2.54 mm)를 포함하며, 세 가지 종단 스타일이 병렬로 실행됩니다: 컴플라이언스 프레스핏(솔더리스 백플레인), SMT 걸윙 직각(자동 배치), 연장 테일이 있는 THT 스트레이트(마더-도터 스태킹, 디버그 헤더, 메자닌). 듀얼 로우는 2×3 / 2×7 / 2×10 / 2×14가 재고로 있으며, 2×2에서 2×40 사이의 모든 2×n은 NRE 없이 제작 가능합니다.

사각 핀은 선반 가공/주석 도금된 황동(2.54/2.0) 또는 인청동(1.27/1.0)이며, 접촉부는 니켈 배리어 위에 금 플래시, 종단부는 주석 도금됩니다. 하우징은 고온 LCP 또는 PA6T(PBT만 아님)이므로 SMT 버전은 IEC 60068-2-58에 따라 260℃ 무연 리플로우 10초를 통과합니다. 이는 SEKORM 296 시리즈와 동일한 등급입니다.

5가지 차별화된 판매 포인트

1. 네 가지 피치, 하나의 툴링 패밀리 – 1.0 mm / 1.27 mm / 2.0 mm / 2.54 mm사각 핀 Ø0.4 / 0.46 / 0.5 / 0.64 mm 각각; 듀얼 로우 2×3 (6p) / 2×7 (14p) / 2×10 (20p) / 2×14 (28p) 및 그 사이의 모든 2×n, 싱글 로우 4/6/8/20/32/40도 포함 – 구매자가 피치/개수 변경, 공급업체 변경 아님.

2. 세 가지 종단 스타일 병렬 – 프레스핏 컴플라이언스 테일 (Ø0.5 mm 아이 오브 니들, 솔더 없음, 홍이안 PF 시리즈와 같은 백플레인용) / SMT 걸윙 RA (픽앤플레이스 패드, SEKORM 296에 따른 260℃ 10초) / THT 롱핀 스트레이트 (기본 테일 11.96 mm, 스태킹/마더-도터용 8.5–25 mm 맞춤 가능, Connray MH25422와 유사).

3. 고온 LCP / PA6T / PA9T 하우징, UL94 V-0 – 저가 폴리에스터 아님; SMT 버전은 무연 리플로우 260℃ 10초를 견디고, THT 버전은 웨이브 솔더링 가능; 절연체 선택은 Jetacon / SEKORM 산업 등급과 일치합니다.

4. 2.54mm에서 실제 3A / 1.27mm에서 1A – Cu 합금 C2680 (2.54) 또는 인청동 C5210 (1.27) 핀, 접촉부 금 플래시 0.05μm / 0.76μm (30μ") 옵션/무광 주석; 접점 저항 ≤20 mΩ, 절연 저항 ≥1000 MΩ, 500–600 V AC 내전압 – 티어 1 296/MH25422 클래스와 동일한 전기적 사양.

5. SEKORM 296 / Connray MH25422 / Amphenol / Har-win과 호환 – 2.54mm 랜드 패턴 = 표준 0.1" 그리드; 1.27mm 듀얼 로우는 Harwin/Harting har-flex 메자닌 피치와 일치; 24시간 내에 크로스 드로잉 + 3D STEP 제공.

적용 산업

• 마더-도터 / 메자닌 보드 – 2.54mm 롱핀 THT는 Raspberry Pi HAT용 / 1.27mm har-flex 클래스는 5G BBAI 카드용

• 산업용 백플레인 – 프레스핏 2.0mm 듀얼 로우 2×10을 1.6mm FR4에 장착, 웨이브 솔더링 없음 (홍이안 PF 사용 사례)

• 개발 보드 / 평가 키트 – 2×3 SMD RA (PRT-27910 클론)는 SparkFun/Adafruit 오리지널 레이아웃에 사용

• PLC / DIN 레일 컨트롤러 – 2.54mm 2×7 RA THT, 3A 전원+신호

• 의료용 웨어러블 서브 보드 – 1.27mm 2×10 SMT RA, 금 플래시, 저프로파일 4.3 mm 절연체

• 자동차 센서 모듈 – 1.0mm 2×7 SMT, LCP V-0, -40~+105 ℃

• 테스트 픽스처 / ATE – 롱핀 2.54mm 2×40은 포고 어댑터 플레이트용

맞춤 옵션

• 피치: 1.0 / 1.27 / 2.0 / 2.54 mm (기타 1.5/3.96은 요청 시)

• 로우: 싱글/듀얼/트리플

• 개수: 2×3 / 2×7 / 2×10 / 2×14 / 2×20 … 2×40

• 종단: 프레스핏 컴플라이언스 / SMT 걸윙 (스트레이트/RA) / THT 스트레이트 롱핀 / THT RA

• 핀 길이: 접촉부 5.0–11.96 mm, 테일 2.4 / 3.0 / 8.5 / 10.0 / 11.96 / 25.0 mm

• 플라스틱 높이: 2.0 / 2.54 / 4.3 / 5.0 mm

• 도금: Au 플래시 / 15μ" / 30μ" + Ni / 전체 주석 / 듀플렉스

• 하우징: LCP / PA6T / PA9T / PBT 블랙 (색상 옵션)

• 페그: 위치 페그 포함/미포함; 프레스핏 보스 옵션

맞춤 공정 단계

1. 요구사항 수집 → 2. 기술 평가 및 견적 → 3. 3D 도면 검토 및 확인 → 4. 금형/툴링 및 프로토타입 → 5. 샘플 테스트 (접점 저항, 유지력, 리플로우) 및 승인 → 6. 대량 생산 → 7. 최종 QC 및 배송.
