맞춤형 2.54mm 이중 행 수컷 핀 헤더 – THT PCB 마운트, 니켈 위에 금 플래시, 보안 시스템 및 IP 카메라 모듈용, 공장 직송 빠른 배송

제품 설명

개요

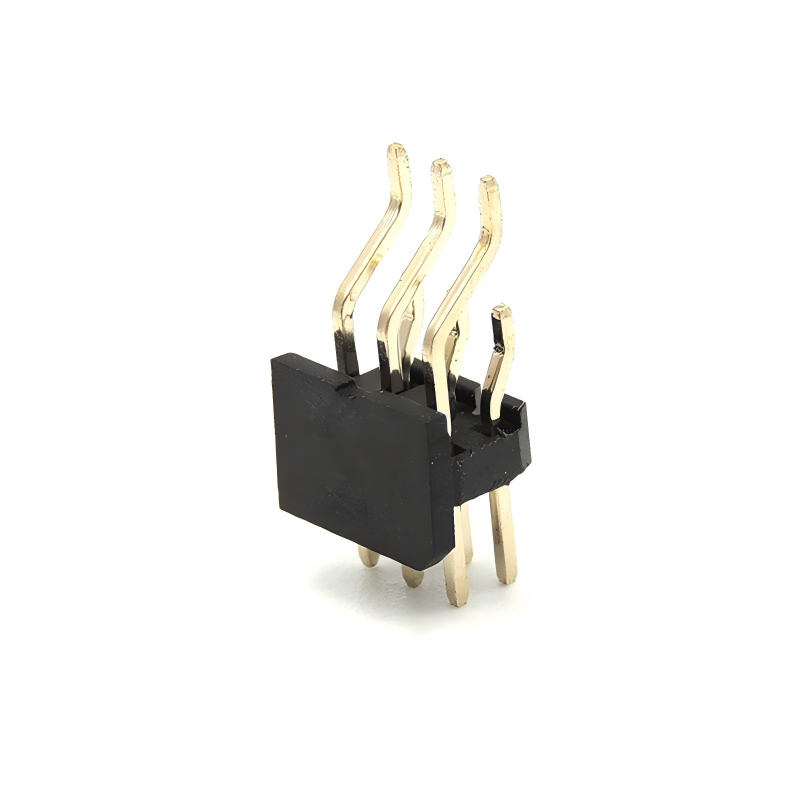

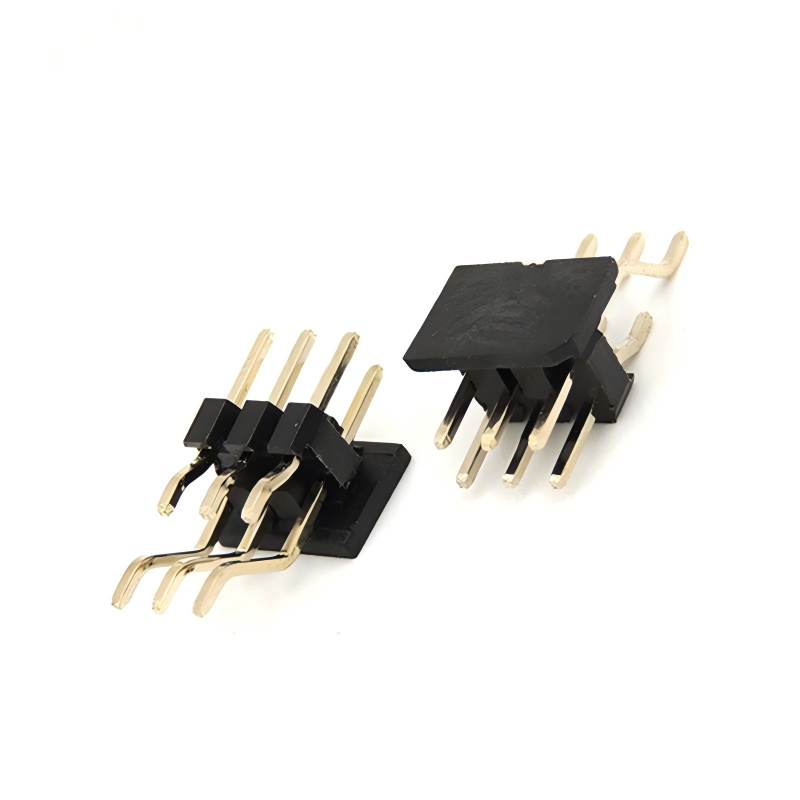

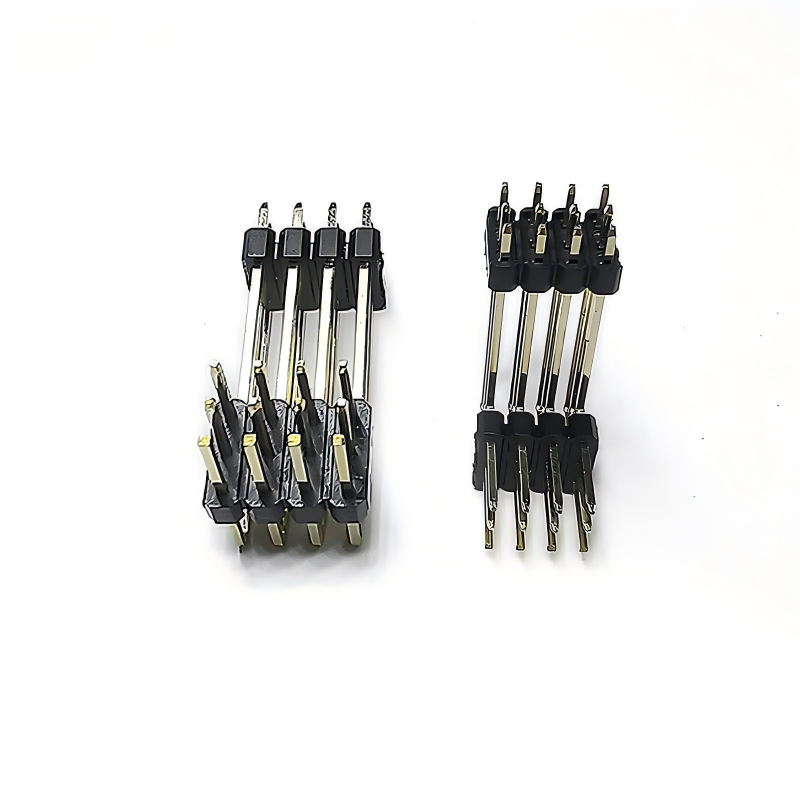

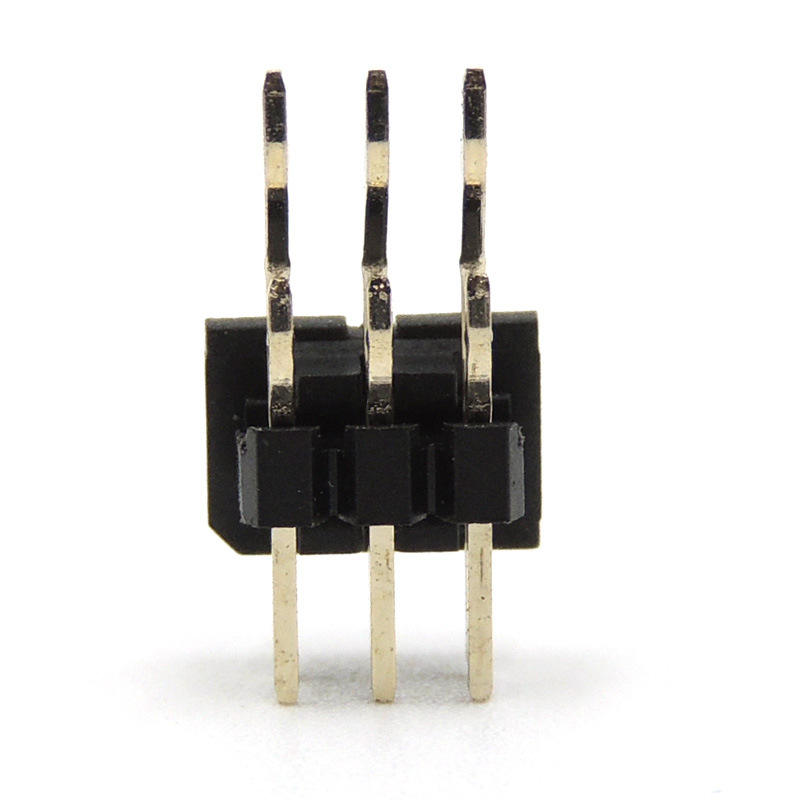

맞춤형 이중 행 2.54mm 수컷 핀 헤더는 보안 시스템 및 IP 카메라 모듈에 맞춰진 스루홀 0.1" 그리드 상호 연결입니다: 검은색 PBT+30%GF UL94 V-0 절연체에 황동 사각형 핀 Ø0.64mm, 180° 직선, 접촉 영역에 니켈 위에 금 플래시 처리. 분리 가능한 이중 행 스틱 (카메라 모듈 플렉스 헤더의 경우 기본값 2×20 = 40핀, PoE 컨트롤러의 경우 2×5, DVR 백플레인의 경우 2×40)으로 공급되며, 2.54mm마다 분리 가능합니다.

재료

• 절연체: PBT  블랙 UL94 V-0; 260°C 무연 웨이브용 PA6T 옵션 (ICKEY 6T); 나일론 6T/GWT 750°C 옵션

• 핀: 황동 C2680 Ø0.64mm 사각형; 500회 이상 결합 주기용 인청동 C5210 옵션

• 도금: 5.84mm 접촉 영역에 니켈 위에 금 플래시 0.05µm / 3.0mm 테일에 주석 무광 2-3µm; 선택적 30µ" (0.76µm) 금​ 500개 MOQ 옵션

• 플라스틱 옵션: 단일 플라스틱 2.5mm 높이 / 이중 플라스틱 강화 (굽힘 방지)

응용 산업

• IP 카메라 모듈​ – 센서 보드-메인보드 플렉스 어댑터의 2×20 직선 헤더, IR-LED 드라이버 서브 보드의 2×5

• DVR / NVR 메인보드​ – GPIO / 알람 입력 / RS485 / 오디오용 2×40 이중 행 백플레인 헤더

• PoE 인젝터 / 스위치​ – 2×5 전원+데이터 헤더, 금 플래시 산화 방지 (다락방/배선실)

• 출입 통제 리더​ – Wiegand + LED + 부저용 2×5 / 2×10

• 스마트 도어 스테이션 / 비디오 인터콤​ – 2×20 메인 MCU에 대한 메자닌

• 교통 / ANPR 카메라​ – 2×40 산업용 백플레인, 광역 온도 -40~+105°C

• 보안 센서 허브​ – PIR / 연기 / 유리 파손 집계 보드

맞춤화 옵션

• 개수: 2×2 / 2×5 / 2×10 / 2×20​ / 2×40 (분리형)

• 테일: 3.0mm (기본값) / 6.0mm (6T) / 총 10.8mm (Connfly 클론) / 8.5 / 11.96mm

• 플라스틱: 단일 2.5mm / 이중 4.3mm / 8.5mm 높이

• 절연체: PBT+30%GF 블랙 (기본값) / PA6T / 나일론 6T / 색상

• 도금: 금 플래시 / 30µ" 선택적​ / 전체 주석 / 이중

• 핀: 황동 (기본값) / 인청동

• 방향: 직선/직각

• 포장: PE 백/튜브/트레이

단계별 맞춤 프로세스

1. 요구 사항 수집 → 2. 기술 평가 및 견적 → 3. 3D 도면 검토 및 확인 → 4. 금형/공구 및 프로토타입 → 5. 샘플 테스트 (접촉 저항, 유지력, 리플로우) 및 승인 → 6. 대량 생산 → 7. 최종 QC 및 배송.

당사의 서비스

샘플 가용성 및 정책

샘플은 고객의 요청에 따라 무료로 발송됩니다. 단, 운송료를 지불하는 경우에 한하며, 일부 기존 고객의 경우 당사에서 운송료를 지불할 수도 있습니다. 또는 고객이 운송료를 선불로 지불하면 당사 택배로 샘플을 배송할 수도 있습니다.

보증/품질 보증/이용 약관

제품 품질을 보증합니다.
15일 빠른 배송을 보장합니다.
결제 조건은 T/T를 포함하지만, L/C, PayPal, Western Union 등과 같이 협상 대상입니다.

판매 후 서비스

사무실 및 본사 네트워크를 통해 훌륭한 서비스를 제공합니다.
전화 또는 이메일로 마케팅 영업 부서에 문의하거나 편리하다면 저희 사무실을 방문하십시오.
친절한 서비스 외에도 가장 경쟁력 있는 가격과 유연한 일정을 제공합니다.

자주 묻는 질문

Q: MOQ는 무엇입니까?

A: MOQ는 일반적으로 1000개이지만, 테스트를 위해 소량 주문도 받습니다.

Q: 공장을 방문할 수 있습니까?

A: 저희 공장을 방문하시면 전문적인 생산 과정을 보여드리겠습니다. 장기적인 협력을 기대합니다.

Q: 샘플 시간은 어떻게 되나요? 배송 시간은 어떻게 되나요?

A: 샘플은 7일, 대량 생산은 15-20일입니다. 수량에 따라 다릅니다.

Q: 상품을 어떻게 검사하나요?

A: 공장 방문, 제3자 검사 또는 사진 검사를 통해 검사할 수 있습니다.

Q: 제 나라로 배송하는 데 얼마가 듭니까?

A: 운송료는 운송 회사에서 총 중량과 CBM을 기준으로 제공합니다.

Q: 주문이 발송되었는지 어떻게 알 수 있습니까?

A: 상품이 발송되는 즉시 추적 번호(DHL, UPS, FedEx, TNT, EMS 등), 항공 화물 운송장 또는 해상 B/L을 보내드립니다. 배송 상황을 추적하고 알려드립니다. 유용한 판매 후 서비스가 제공됩니다. 판매하는 제품을 지원합니다.

Q: 개인화/맞춤형 제품을 만들 수 있습니까?

 A: 물론입니다. 도면이나 샘플을 보내주시면 됩니다.
