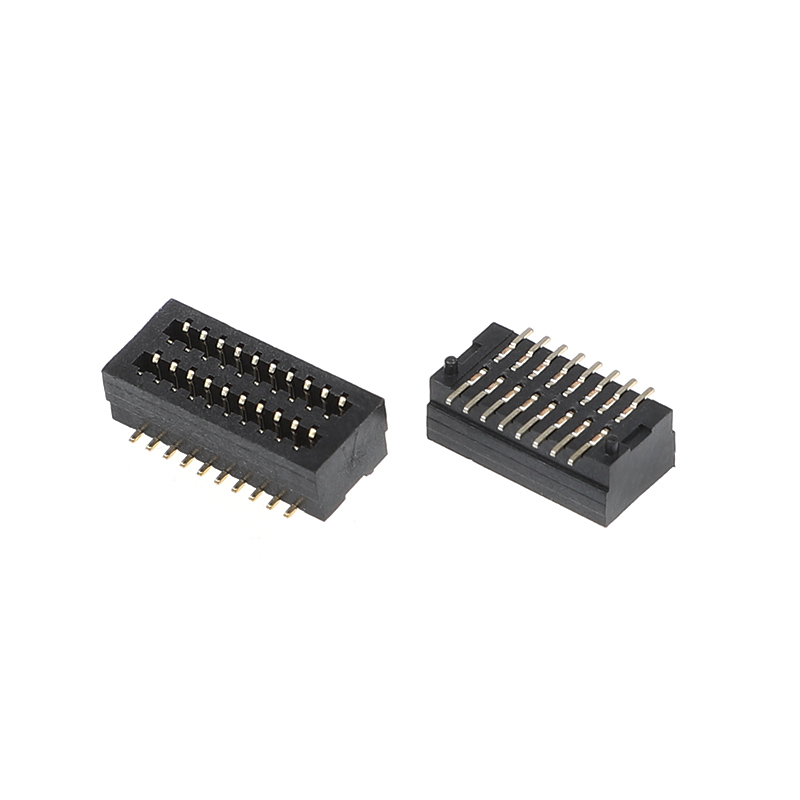

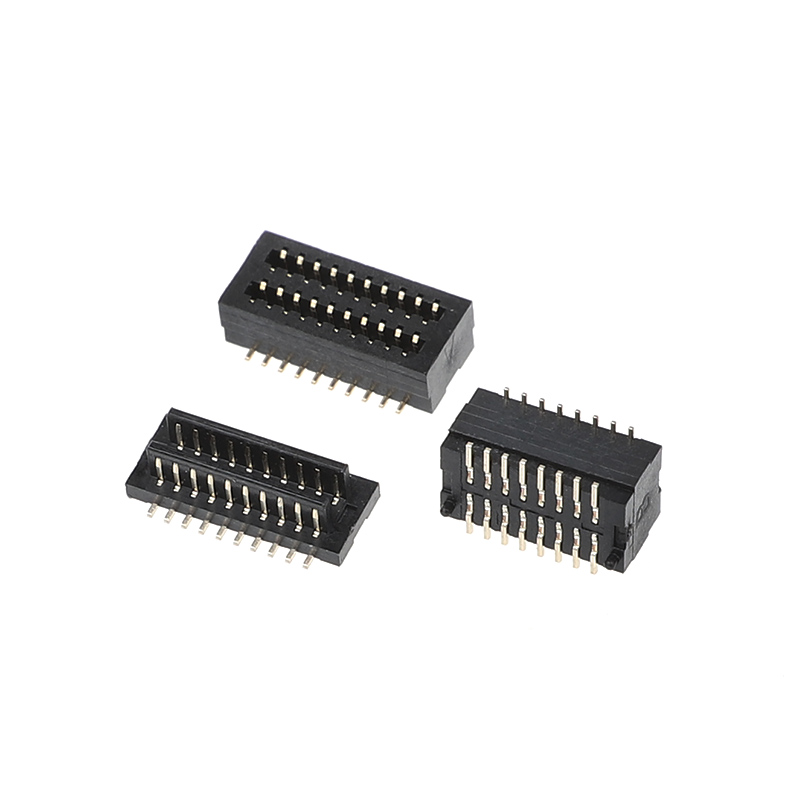

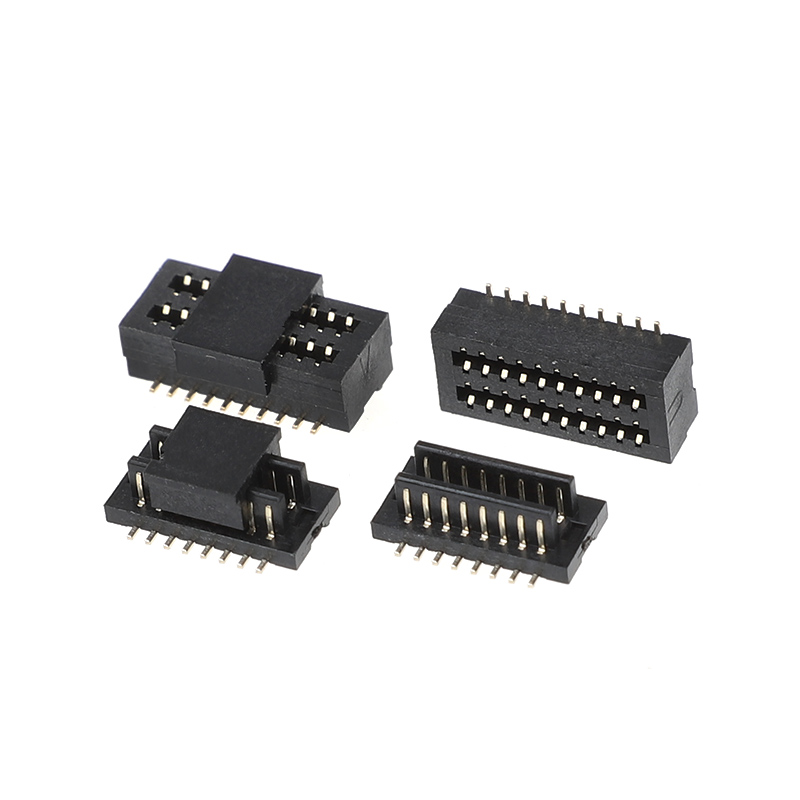

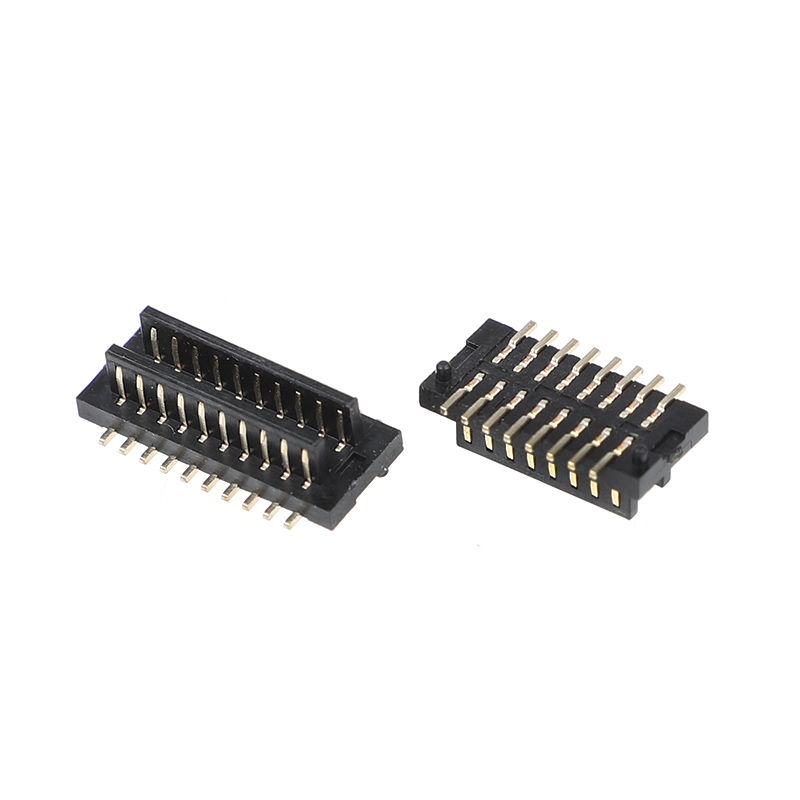

BTB 이중 슬롯 0.8MM 수직 SMT 보드-투-보드 커넥터 수컷 및 암컷 4.0H-8.5H PCB 보드 소켓

제품 설명

보드-투-보드 커넥터는 모든 커넥터 제품 중에서 가장 강력한 커넥터 제품입니다. 주로 전력 시스템, 통신 네트워크, 금융 제조, 엘리베이터, 산업 자동화, 의료 장비, 사무 장비, 가전 제품 등에 사용됩니다. 군사 제조 및 기타 산업. 현재 보드-투-보드 커넥터의 주요 간격은 0.4mm, 0.5mm, 0.8mm, 1.00m, 1.27mm 등입니다.

특징

1. 공간 절약형 수직 PCB 연결

수직 SMT 보드-투-보드 설계를 통해 두 개의 PCB를 스택 구성으로 연결할 수 있어 PCB 공간이 제한된 제품에 적합합니다.

일반적인 응용 분야:

• 컴팩트 임베디드 시스템
• 산업용 컨트롤러
• 스마트 장치
• 휴대용 전자 장비

2. 유연한 스태킹 높이 옵션

커넥터는 여러 결합 높이를 지원합니다:

4.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm

이를 통해 엔지니어는 인클로저 구조 및 내부 구성 요소 레이아웃 요구 사항에 따라 적합한 PCB 간격을 선택할 수 있습니다.

3. SMT 제조 호환성

SMT 단자 설계는 자동 표면 실장 공정을 지원하여 PCB 조립을 단순화하고 생산 효율성을 향상시킵니다.

일반적인 SMT BTB 커넥터는 자동 배치 장비를 위해 테이프 및 릴 포장 옵션을 사용합니다.

기술 선택 가이드

0.4mm 피치 보드-투-보드 커넥터

권장 대상:

• 초박형 소비자 가전
• 휴대용 장치
• 컴팩트 디스플레이 모듈
• 웨어러블 전자 제품

장점:

• 높은 접점 밀도
• PCB 점유 면적 감소
• 소형화 설계에 적합

0.5mm 피치 BTB 커넥터

권장 대상:

• 산업 제어 모듈
• 통신 장비
• 임베디드 컴퓨팅 장치
• 스마트 전자 제품

장점:

• 크기와 기계적 강도의 균형
• 유연한 핀 수 옵션
• 일반적인 고밀도 PCB 연결에 적합

0.8mm 피치 보드 커넥터

권장 대상:

• 산업용 전자 제품
• 자동차 모듈
• 서버 및 컴퓨팅 장비
• 더 높은 기계적 요구 사항이 있는 응용 분야

장점:

• 더 견고한 결합 구조
• 더 높은 핀 수 설계에 적합
• 초미세 피치 커넥터에 비해 조립이 용이

응용 분야

산업용 전자 제품

• 산업 제어 보드
• 자동화 장비
• 임베디드 컨트롤러
• 측정 기기

통신 장비

• 네트워크 장치
• 통신 모듈
• 신호 처리 장치

소비자 가전

• 스마트 터미널
• 휴대용 전자 장치
• 디스플레이 모듈
• 임베디드 시스템

AI 및 컴퓨팅 관련 하드웨어

잠재적 응용 분야:

• AI 엣지 컴퓨팅 장치
• 임베디드 AI 컨트롤러
• 지능형 터미널 하드웨어
• 컴팩트 컴퓨팅 모듈

장점

공간 절약형 PCB 레이아웃을 위한 컴팩트 0.8mm 피치 설계

0.5mm 피치 구조는 기존의 더 큰 피치 커넥터에 비해 제한된 PCB 영역에 더 많은 신호 접점을 통합할 수 있습니다.

이는 다음 용도에 적합합니다:

• 컴팩트 산업용 컨트롤러
• 임베디드 컴퓨팅 시스템
• 통신 모듈
• 스마트 전자 장치

미세 피치 BTB 커넥터는 PCB 크기 축소 및 구성 요소 밀도 증가가 필요한 응용 분야에 일반적으로 선택됩니다.

안정적인 PCB-투-PCB 모듈 연결

수컷/암컷 결합 설계를 통해 두 개의 PCB 간 직접 연결이 가능하며 모듈식 전자 아키텍처를 지원합니다.

일반적인 설계 이점:

• 배선 요구 사항 감소
• 내부 조립 간소화
• 공간 활용도 향상
• 모듈 통합 용이

자동 제조를 위한 SMT 호환

SMT 터미널 구조는 자동 배치 및 리플로우 솔더링 공정을 포함한 최신 PCB 조립 라인과의 호환성을 허용합니다.

이는 제조업체가 다음을 최적화하는 데 도움이 됩니다:

• 생산 효율성
• 조립 일관성
• PCB 제조 워크플로우

자주 묻는 질문

Q: 카탈로그가 있습니까? 모든 제품을 확인하기 위해 카탈로그를 보내주실 수 있습니까?
