원래 장소:
광동, 중국
브랜드 이름:
XTK
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
SFP

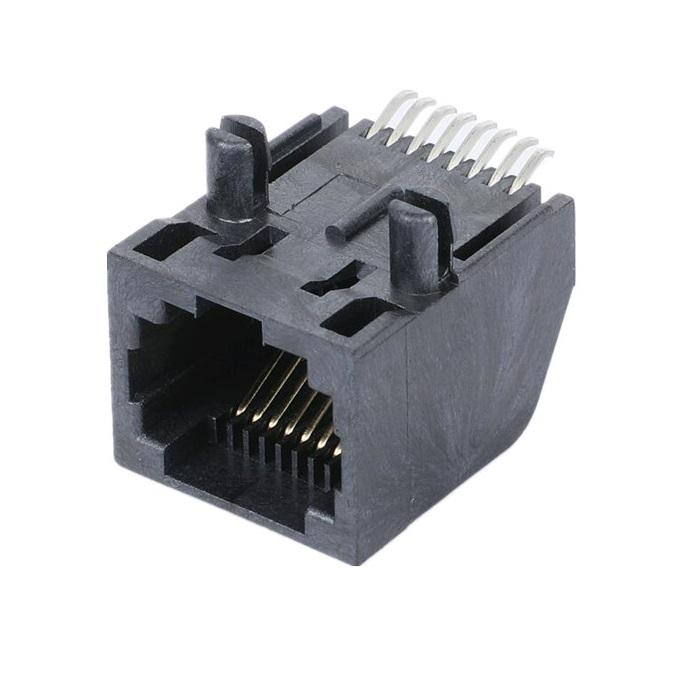

직각 전화 커넥터 비차폐 8P8C SMD RJ45 모듈러 잭
설명
| 항목 | 매개변수 |
|---|---|
| 커넥터 유형 | RJ45 모듈러 잭 (암) |
| 포트 구성 | 1포트, 1x1 |
| 위치 / 접점 | 8P8C, 풀 로드 |
| 장착 스타일 | SMD / 표면 실장 기술 |
| PCB 방향 | 직각 (90도, 측면 진입) |
| 차폐 | 비차폐 (금속 쉘 없음) |
| 성능 카테고리 | Cat-3 (음성 및 저속 신호) |
| 래치 방향 | 표준 래치 다운 |
| 상태 LED | 없음 |
| 접점 재질 | 인청동 |
| 접점 도금 | 결합부: 니켈 위 금; 솔더 테일: 주석 |
| 위치 고정 핀 | 예 (SMD 정렬용) |
| 하우징 재질 | 고온 열가소성 수지, UL94V-0 |
| 최대 전류 정격 | 1.5 A |
| 최대 전압 정격 | 150 V AC |
| 접점 저항 | ≤ 20 mΩ |
| 절연 저항 | ≥ 500 MΩ |
| 내구성 (결합 사이클) | 최소 750 사이클 |
| 작동 온도 | -40 °C ~ +85 °C |
| 규정 준수 | RoHS, REACH |
| 포장 | 트레이 벌크 포장 |
금속 쉘 하우징이 없어 총 BOM 비용을 절감하면서도 표준 RJ45 상호 운용성을 유지합니다. 내장된 위치 고정 핀은 SMD 리플로우 솔더링 중 오프셋을 방지하여 대량 생산 라인에서 일반적인 SMD 잭 배치 편차 위험을 해결합니다. LED 표시등이 없으며, 컴팩트하고 로우 프로파일의 풋프린트는 밀집된 보드 레이아웃을 위해 귀중한 PCB 공간을 최대화합니다.
자주 묻는 질문
Q: 견적은 언제 받을 수 있나요?
A: 사양이 확인되면 24시간 이내에 견적을 제공해 드릴 수 있습니다.
