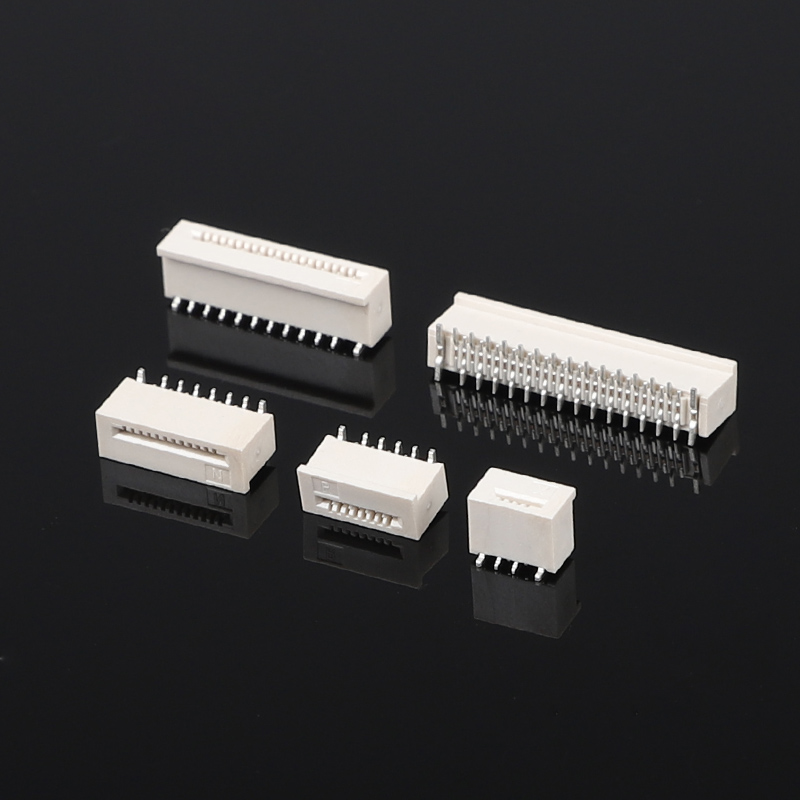

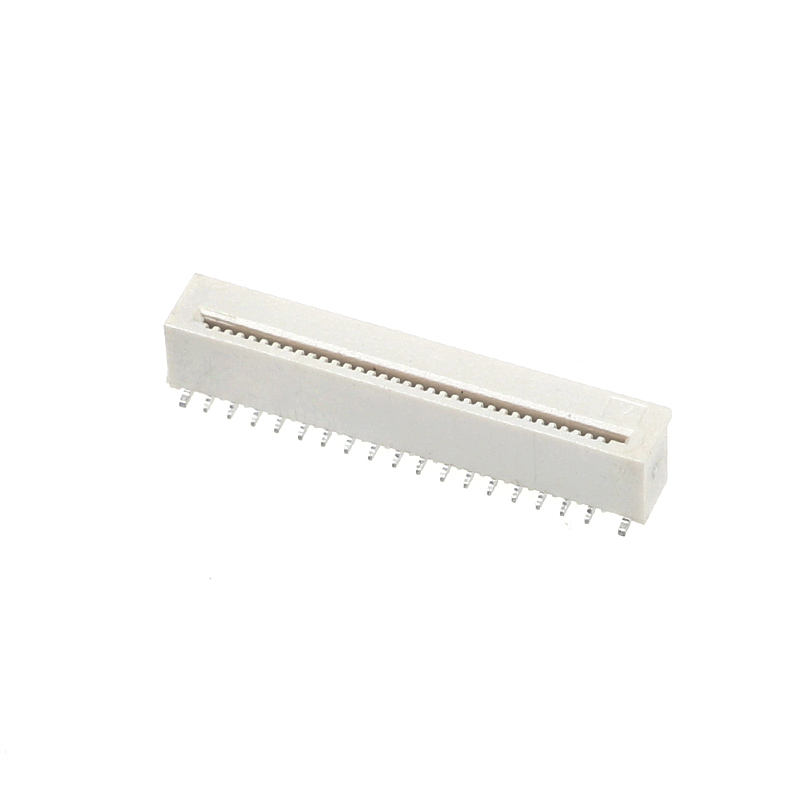

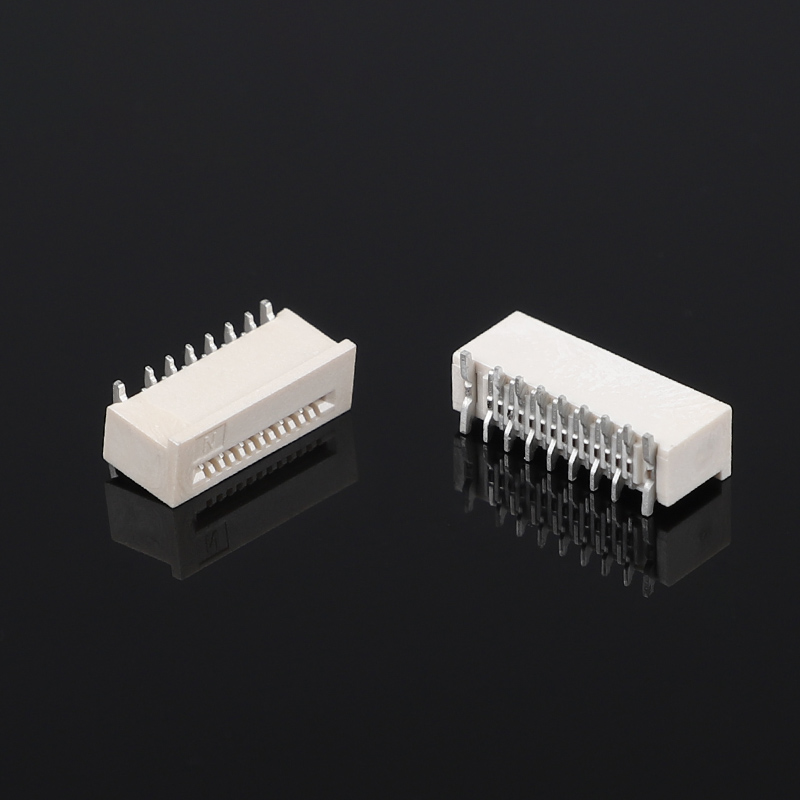

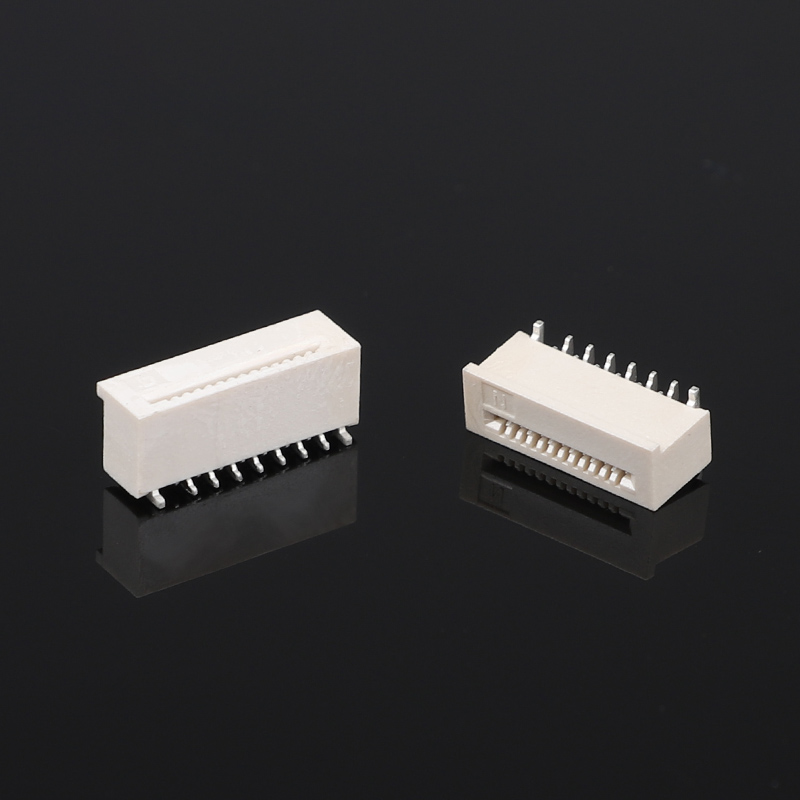

0.5mm 피치 수직형 언락 SMD 오정렬 핀 FPC 플랫 와이어 소켓 플랫 플렉스 언락킹 플렉스 커넥터용 FFC/FFC 커넥터
.
설명
일반 기계적 사양
| 파라미터 | 사양 |
|---|---|
| 제품 유형 | FPC / FFC 플랫 플렉스 커넥터 |
| 커넥터 카테고리 | 수직형 SMD FPC 소켓 |
| 피치 | 0.5mm |
| 실장 유형 | SMT / SMD |
| 커넥터 방향 | 수직형 |
| 케이블 유형 | FPC / FFC 플렉시블 케이블 |
| 잠금 구조 | 언락 / 논락(Non-lock) 타입 |
| 접점 위치 | 단면 접점 (모델에 따라 다름) |
| 핀 수 | 맞춤 구성 (일반 옵션: 4–60핀) |
| 결합 방향 | 수직 삽입 |
| PCB 연결 방식 | 표면 실장 납땜 |
| 포장 | 자동 조립용 테이프 및 릴(Tape & Reel) |
재질 및 전기적 특성
| 파라미터 | 사양 |
|---|---|
| 접점 재질 | 구리 합금 / 인청동 |
| 접점 도금 | 금도금 |
| 하우징 재질 | LCP (액정 폴리머) / 고온 열가소성 수지 |
| 절연 저항 | ≥50MΩ (일반적) |
| 접촉 저항 | ≤40mΩ (일반적) |
| 정격 전압 | 50V AC/DC (일반적) |
| 정격 전류 | 0.3A–0.5A/접점 (일반적) |
| 내전압 | 500V AC (일반적) |
| 난연 등급 | UL94V-0 (재질에 따라 다름) |
환경 및 납땜 지침
| 파라미터 | 사양 |
|---|---|
| 동작 온도 | -25°C ~ +85°C (일반적) |
| 보관 온도 | -40°C ~ +85°C (일반적) |
| 납땜 공정 | SMT 리플로우 솔더링 |
| 조립 방식 | 자동 픽 앤 플레이스(Pick & Place) |
| 내습성 | 표준 전자 환경에 적합 |
| RoHS 준수 | 지원 |
| 할로겐 프리 | 요청 시 지원 |
0.5mm 피치 구조는 여러 신호 연결을 유지하면서 PCB 실장 면적을 줄이는 데 도움이 됩니다.
FPC/FFC 케이블과 PCB 간의 짧은 내부 연결 경로는 컴팩트한 신호 라우팅 설계를 지원하는 데 도움이 됩니다.
최신 PCB 조립 공정에 적합하도록 설계:
FPC FFC 커넥터란 무엇인가요?
FPC FFC 플랫 커넥터는 전류 전송에만 국한되지 않습니다. 광전자 기술이 급속도로 발전하고 있는 오늘날에는 전송 신호의 매개체가 빛이며, 일반 회로의 전선을 유리와 플라스틱이 대체하고 있지만 광 신호 경로에도 FPC FFC 플랫 커넥터가 사용됩니다. 그 기능은 회로용 FPC FFC 플랫 커넥터와 동일합니다.
FFC 커넥터와 FPC의 주요 차이점
제조 방식에 있어 회로가 형성되는 방식이 다릅니다:
1. FPC는 FCCL(연성동박적층판)을 화학적 에칭 처리하여 단면, 양면 및 다층 구조를 갖춘 일종의 연성 인쇄 회로 기판입니다.
2. FFC는 평평한 구리박을 두 겹의 절연박 필름 사이에 끼워 만듭니다. 완성된 제품은 단순하고 두껍습니다.
FPC 미래 혁신 트렌드
1. 두께. FPC의 두께는 더욱 유연하고 얇아져야 합니다.
2. 굴곡 내구성. 굽힘성은 FPC의 고유한 특성입니다. 미래의 FPC 내구성은 더욱 강해져야 하며 1만 회 이상이어야 합니다. 물론 이를 위해서는 더 나은 기판이 필요합니다.
3. 가격. 현재 단계에서 FPC의 가격은 PCB보다 훨씬 높습니다. FPC 가격이 낮아지면 시장은 더욱 넓어질 것입니다.
4. 공정 수준. 다양한 요구 사항을 충족하기 위해 FPC 공정을 업그레이드해야 하며, 최소 개구부 및 최소 선폭/선 간격이 더 높은 수준의 요구 사항을 충족해야 합니다.
당사 서비스
1. 완벽한 일련의 제품 사양을 보유하고 있으며 맞춤 제작도 가능합니다.
2. 수입 장비 및 높은 수준의 자동화를 바탕으로 신속하게 납품합니다. 일반적으로 7-10일 소요됩니다.
3. ISO 9000 및 ERP 시스템을 엄격히 시행하며 품질 및 표준 생산 관리에 따라 자재를 엄격히 공급합니다. UL 인증을 통한 제품 품질을 보증합니다.
4. 무료 샘플: 15-20세트, 비용 효율적이며 동일 품질 대비 단가 경쟁력이 뛰어납니다.
자주 묻는 질문(FAQ)
1, 샘플 주문이 가능한가요?
네, 품질 테스트 및 확인을 위한 샘플 주문을 환영합니다. 혼합 샘플도 가능합니다.
2, 당사의 요구에 맞춰 제품을 제작해 주실 수 있나요?
네, 당사의 최소 주문 수량(MOQ)을 충족하시면 제품 사양 맞춤 제작이 가능합니다.
3, 제품의 품질은 어떻게 보장하나요?
1) 품질 문제 발생 시 30일 이내 반품을 약속드립니다.
2) 생산 중 엄격한 검사를 진행합니다.
3) 출하 전 엄격한 제품 샘플링 검사를 실시하며 온전한 제품 포장을 보장합니다.
4, 제품 인증에는 어떤 것이 있나요?
ISO9001 및 기타 여러 ROHS 인증을 보유하고 있습니다.
5, 제품을 받기까지 얼마나 걸리나요?
대부분의 상품은 재고가 있으며, 결제 확인 후 배송 기간은 약 1~5일입니다. 맞춤형 주문의 경우 협의된 바와 같이 시간이 조금 더 걸릴 수 있습니다.
6, 배송 시 어떤 물류 업체를 이용하나요?
주로 DHL, UPS, FEDEX, EMS 및 기타 특송 서비스를 통해 배송합니다. 고객을 위해 가장 비용 효율적인 물류 방식을 선택해 드립니다. 지정하신 포워더를 통한 화물 픽업도 지원합니다.
7, 왜 당사에서 구매해야 하나요?
당사는 16년의 업계 경력을 보유하고 있으며, 수천 개의 기업과 협력 관계를 맺고 있습니다. 제품 품질이 신뢰할 수 있습니다.
8, 귀사는 주로 어떤 제품을 판매하나요?
당사의 주요 제품으로는 FFC/FPC 커넥터 / 웨이퍼 커넥터 / SIM 카드 커넥터 / 메모리 카드 커넥터 / USB 커넥터 / Type C 커넥터 / HDMI 커넥터 / RJ45 시리즈 / B to B 커넥터 및 핀 헤더 커넥터 등이 있습니다.
