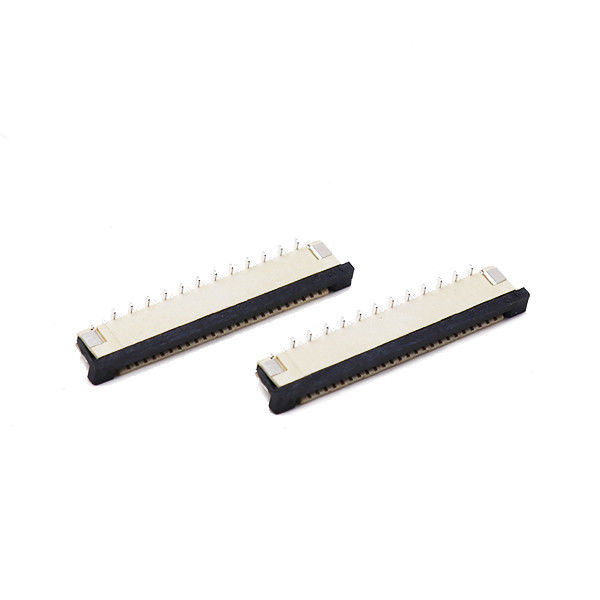

Name: 연결관을 난입하는 4-50 핀 1.0mm 피치 FPC FFC 연결관 수직 FPC
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC**-L*T1-0000-A
Price: 4.01 USD
Availability: InStock

집 > 제품 > FFC FPC 커넥터 >

연결관을 난입하는 4-50 핀 1.0mm 피치 FPC FFC 연결관 수직 FPC

1.0mm FPC FFC 커넥터 수직

50 핀 FPC FFC 커넥터 수직

1.0mm FPC-보드 커넥터

원래 장소:

광동, 중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

FPC**-L*T1-0000-A

저희와 연락

인용 을 요청 하십시오

연결관을 난입하는 4-50 핀 1.0mm 피치 FPC FFC 연결관 수직 FPC

제품 세부정보

정점:

1.0mm

유형:

ZIF S/A 리버스형

직위:

4-50핀

잠금 유형:

슬라이드 잠금장치

도금:

주석 도금

터미널/연락처:

구리 합금

강조하다:

1.0mm FPC FFC 커넥터 수직

50 핀 FPC FFC 커넥터 수직

1.0mm FPC-보드 커넥터

결제 및 배송 조건

최소 주문 수량

500개

가격

Negotiable price

포장 세부 사항

진공 포장, 판지에 있는 상자

배달 시간

5-7일

지불 조건

신용장, T/T, 페이얄

공급 능력

4KK 개

FPC/FFC 커넥터 4.65mm 높이 0.5mm 피치 0.8A 200V AC/DC -40C~80C PCB 커넥터

가장 좋은 가격 을 구하라

0.5mm FPC 커넥터 5.4H FFC 와이어 커넥터 터치스크린용 플랫 케이블

가장 좋은 가격 을 구하라

2.2H 플립 커버 나비 잠금 플랫 유연 케이블 소켓 PCB 0.5mm 피치 2.2H FFC/FPC 커넥터

가장 좋은 가격 을 구하라

0.5mm Pitch 60PIN 수직 양성 발 5.2H Clamshell Buckle 평면 커넥터 케이블 소켓 FPC FFC 케이블 PCB 커넥터

가장 좋은 가격 을 구하라

저희와 연락

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

V전기형 FFC FPC 커넥터 피치 1.0mm 전기 유선 커넥터

주요 내용

수직 상단 SMT FPC-to-board 커넥터, 1.0mm pitch, 4pin에서 50pin까지 구성 가능한 핀 수.
ZIF 플립-락 액추에이터 설계, 낮은 삽입 힘, 진동에 대한 견고한 케이블 유지 & 케이블 당기는.
포스포르-브론즈 접촉 단말기, 선택적 진 / 신호-비판적 회로에 대한 선택적 금판
대용량 SMT 자동 조립을 위해 완전히 테이프와 롤로 포장; 표준 픽 앤 위치 장비와 호환됩니다.
RoHS 2.0 및 REACH 준수; 리플로우 용접 프로세스에 대한 UL94‐V‐0 고온 가구 재료
유연한 사용자 정의: 핀 수, 접착 두께, 접촉 유형, PCB 발자국 수정 및 OEM 표시 지원
주요 브랜드 동등한 제품들에 대한 비용 효율적인 투입 대안, 프로토타입 및 대량 생산 주문에 대한 짧은 납품 시간

설명

피치	10.0mm
- 아니오f 위치	4-50pin
장착형	수직 / ZIF
연락처 위치	단면 접촉
종류	슬라이드 잠금
현재 등급	0.5A/Pin Max
전압 등급	50V AC/DC MAX
견딜 수 있는V노화	250V AC, 1분
표지물	LCP UL94V-0 검은색
주택	LCP UL94V-0 자연
T발톱/접촉	구리 합금
접착	금속화
작동 온도	-40°C ~ +85°C
선행 시간	7~10 일일

연결관을 난입하는 4-50 핀 1.0mm 피치 FPC FFC 연결관 수직 FPC

재료 및 전기 특성

항목	사양	언급
주택 재료	LCP / PA6T	UL94-V-0 불 retardant
액추에이터 재료	PPS / LCP	고온 저항성
접촉 터미널 재료	광소 금속	높은 스프링-백 성능
플래팅 옵션-1	접촉 및 용접 꼬리: 매트 틴	일반용 신호용
플래팅 옵션-2	접촉 영역 선택 금 접착 (0,03~0,1μm Au Ni 장벽)	높은 습도 / 높은 진동 환경
가속 전류	0.5A 1접촉당	신호 수준 적용
가등전압	50V AC/DC	최대 작동 전압
접촉 저항	≤30mΩ (초기)	시험 조건에서 짝짓기를 한 후
단열 저항	≥ 500 MΩ	DC 100V 테스트
전압을 견딜 수 있습니다	500V AC / 1분	고장 / 플래시 오버가 없습니다.

설계 및 기술력
우리는 커넥터 산업에서 20 년 이상의 경험을 가지고 있습니다. 우리의 엔지니어들은 새로운프로젝트. 새로운 툴링 시간을 설계:30-45 일.

경쟁적 이점

키우다는 다양한 형태의 외모와 많은 종류의 내부 스케마틱 제품을 가지고 있습니다. 고품질, 고객 우선,100% 테스트, 0 결함, 짧은 납품 시간은 우리의 가장 큰 장점입니다.

대상 애플리케이션 산업

소비자 전자제품: 디스플레이 모듈, POS 터미널, 가전제품, 스마트 홈 패널, 휴대용 휴대용 장치
산업 제어: 인간 기계 인터페이스 HMI, 센서 모듈, 산업용 디스플레이, 시험 측정 장비
사물인터넷 및 스마트 하드웨어: 게이트웨이 장치, 감시 카메라, 드론 주변 모듈, 스마트 조명 제어
의료장비: 환자 모니터링 보조 모듈, 의료기기 비중적 신호 상호 연결
주변장비: 프린터 모듈, 스캐너 내부 연결 장치, 작은 크기의 LCD 패널 드라이버 보드

FAQ

Q1: 이 커넥터는 FPC 딱딱한 플렉스 및 표준 FFC 평면 케이블과 함께 작동 할 수 있습니까?
A1: 예. 0.3mm 두께의 FPC와 일치하는 FFC 평면 케이블을 모두 지원합니다. 전도기 패드의 방향이 커넥터의 접촉 면과 일치하는지 확인하십시오.

Q2: 0.33mm보다 두꺼운 FPC를 사용하면 어떻게 될까요?
A2: 너무 두꺼운 플렉스 케이블은 플립-블록 액추에이터가 완전히 닫히지 못하게하여 충분한 접촉 압력이 발생하고 간헐적 인 연결 위험이 증가합니다.추천 된 융통 두께를 엄격히 따르십시오..

Q3: 이 커넥터는 자동차 품질인가요?
A3: 표준 버전은 소비자 및 일반 산업용입니다. 자동차용용향상된 재료 및 테스트 표준과 자동차 등급 수정 변수를 위해 우리의 판매 팀에 문의하십시오.

Q4: SMT 리플로우 대신 이 커넥터를 손으로 용접할 수 있나요?
A4: 프로토타입 디버깅에만 수동 용접이 허용됩니다. 플라스틱 가구에 열을 가하지 마십시오. 단일 핀 용접 시간을 5 초 이하로 제한하십시오.수동 용접은 대량 생산에 권장되지 않습니다..

Q5: 전면 플립 ZIF 액추에이터와 후면 플립 ZIF 액추에이터의 차이점은 무엇입니까?
A5: 앞 플립: 잠기는 FPC 삽입쪽에 위치하고, 수동 조작이 용이합니다. 뒷 플립: 잠기는 삽입쪽에 반대쪽에 위치합니다.진동이 심한 환경에서 우수한 케이블 유지력을 제공합니다..

Q6: 우리의 기존 구형 교체 프로젝트에 대한 PCB 발자국을 수정 할 수 있습니까?
A6: 예, 발자국 수정 서비스는 가능합니다. 원본 PCB 도면을 제공하십시오; 우리의 엔지니어링 팀은 타당성과 NRE 비용을 평가합니다.

Q7: MOQ 및 샘플 납품 시간은 무엇입니까?
A7: 무료 엔지니어링 샘플 제공; 샘플 납품 시간 1-3 일. 대량 생산 MOQ는 구성에 따라 다릅니다; 테이프 및 릴 표준 부품은 낮은 MOQ 주문을 지원합니다.
