원래 장소:
광동, 중국
브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
FPC**-T1T1-00**-C

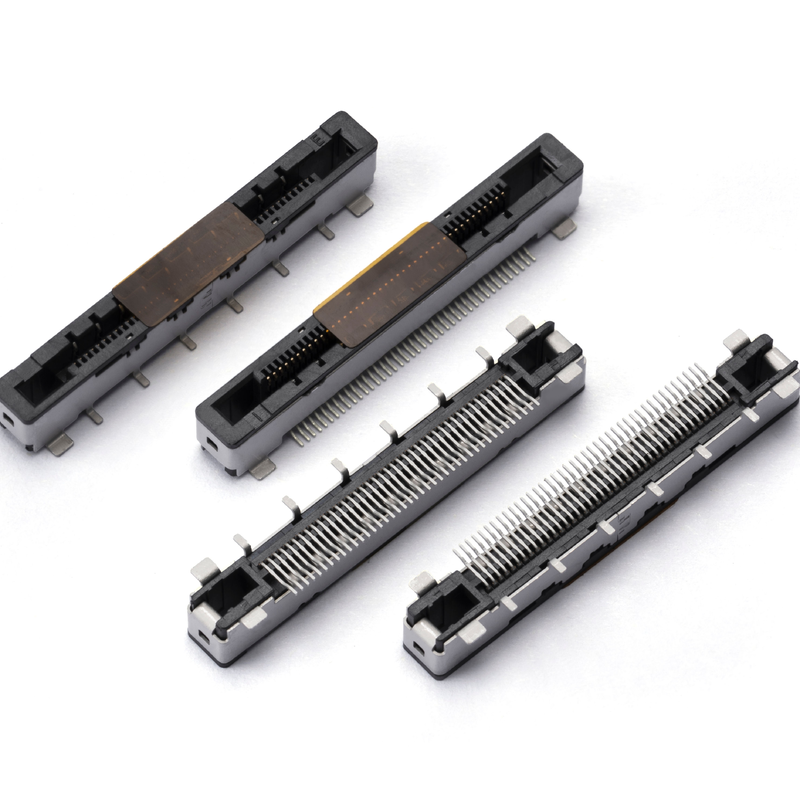

FPC/FFC 커넥터 4.65mm 높이 0.5mm 피치 0.8A 200V AC/DC -40C~80C PCB 커넥터
.
전체 기술 사양
일반 기계 사양
| 항목 | 사양 |
|---|---|
| 피치 | 0.5mm |
| 보드 마운트 높이 | 4.65mm |
| 장착형 | SMT 표면 장착 |
| 잠금 유형 | 플립 잠금 ZIF |
| 연락처 구조 | 바닥 접촉 |
| 지원되는 핀 수 | 맞춤형 4-40 P |
| 권장 FPC / FFC 두께 | 0.30 mm ±0.03 mm |
| 짝짓기 주기 (분.) | 30회 |
| 주택 재료 | LCP 고열 저항성 플라스틱, UL94V-0 |
| 접촉물질 | 광소 금속 |
재료 및 전기 특성
| 항목 | 사양 |
|---|---|
| 매 접촉당 평소 전류 | 0.8 A |
| 가등전압 | 200V AC / DC |
| 전압을 견딜 수 있는 장치 | 1분 동안 500V AC |
| 최대 초기 접촉 저항 | ≤ 100mΩ |
| 단열 저항 | ≥ 1000 MΩ |
| 접착장 | 접촉 부위에 선별 금화; PCB 용접기 꼬리에 진료 |
| 준수 | RoHS 2.0, REACH |
환경 및 용접 지침
| 항목 | 사양 |
|---|---|
| 작동 온도 | -40 °C ~ +80 °C (연결되지 않고 얼음화되지 않습니다) |
| 저장 온도 | -20 °C ~ +60 °C |
| 재공류 용접 프로파일 | 최고 온도는 ≤260 °C; 230 °C 이상 20~40 s; 최대 2개의 리플로우 패스. |
| 수동 용접 (필요한 경우) | ≤350 °C, 1 핀당 ≤3초; 플라스틱 가방을 가열하는 것을 피합니다. |
| 포장 | SMT 픽앤플라이스 테이프 & 릴 |
제품 장점
FPC FFC 커넥터란 무엇인가요?
FPC FFC 평면 커넥터는 전류에 국한되지 않지만 오늘날 광 전자 기술의 빠른 발전으로 전송 신호의 운반자는 가볍습니다.유리와 플라스틱은 일반적인 회로에서 와이어를 대체합니다., 그러나 광적 신호 경로는 또한 FPC FFC 평면 커넥터를 사용합니다. 그들의 기능과 회로 FPC FFC 평면 연결 커넥터는 동일합니다.
FFC 커넥터와 FPC 사이의 주요 차이점
제조에 있어서, 회로들이 형성되는 방식은 다릅니다.
1. FPC는 다양한 단면, 이면 및 다층 구조를 가진 유연한 회로 보드이며, 화학적 발열로 FCCL (유연한 구리 접착 엽지) 로 처리됩니다.
2FFC는 평평한 구리 필름으로 겹쳐진 절연 엽지 필름의 두 층을 사용합니다. 완제품은 간단하고 두꺼운 것입니다.
FPC 미래 혁신 동향
1두께 FPC의 두께는 더 유연하고 얇아야 합니다.
2접는 저항. 굽는 것은 FPC의 고유한 특성입니다. 미래의 FPC 저항은 더 강해야 합니다.이것은 더 나은 기판을 필요로 합니다..
3가격. 이 단계에서 FPC의 가격은 PCB보다 훨씬 높습니다. FPC의 가격이 떨어지면 시장이 넓어집니다.
4다양한 요구 사항을 충족시키기 위해 FPC 프로세스는 업그레이드되어야하며 최소 오프러와 최소 라인 너비 / 라인 간격은 더 높은 요구 사항을 충족해야합니다.
우리 의 봉사
1제품 사양 시리즈는 완전하지만 또한 맞춤형입니다.
2수입 장비와 높은 수준의 자동화, 적시에 배달. 보통 7-10 일.
3ISO 9000 및 ERP 시스템의 엄격한 구현, 품질과 표준 생산 통제에 엄격하게 따라 재료의 공급.UL 인증을 통한 제품 품질 보장.
4. 무료 샘플: 15-20 세트, 비용 효율적; 같은 품질 단위 가격은 매우 경쟁적입니다
자주 묻는 질문
1샘플 주문을 받을 수 있나요?
예, 우리는 테스트 및 품질을 확인하는 샘플 주문을 환영합니다. 혼합된 샘플은 허용됩니다.
2우리의 요구에 따라 제품을 만들 수 있습니까?
예, 제품의 사양은 우리의 MOQ를 충족 할 수 있다면 사용자 정의 될 수 있습니다.
3어떻게 제품의 품질을 보장합니까?
1) 우리는 품질 문제 30 일 이내에, 우리는 당신에게 반환 할 것을 약속합니다.
2) 생산 도중 엄격한 검출
3) 배송 전 제품의 엄격한 샘플링 검사 및 무결한 제품 포장 보장
4우리의 제품 인증은 무엇입니까?
ISO9001 및 다른 ROHS 인증서
5얼마나 빨리 물건을 받을 수 있을까요?
대부분의 물품은 재고에 있습니다; 배달 시간은 지불을 받은 후 약 1-5일입니다. 사용자 정의 요구 사항에 대해서는 시간이 조금 더 길어질 것입니다.
6배달을 위해 어떤 물류를 사용하시나요?
우리는 주로 DHL, UPS, FEDEX, EMS, 그리고 다른 익스프레스 배달에 의해 물건을 배달합니다. 우리는 고객을 위해 가장 비용 효율적인 물류를 선택할 것입니다. 또한 운송자가 선택한 제품을 지원합니다.
7왜 우리한테서 사야죠?
우리는 16년의 산업 경험을 가지고 있습니다. 우리는 수천 개의 회사와 협력하고 있습니다. 제품의 품질은 신뢰할 수 있습니다.
8, 귀하의 회사는 주로 어떤 제품을 판매합니까?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors and so on.
