원래 장소:
광동, 중국
브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
FPC**-T1T1-00**-C

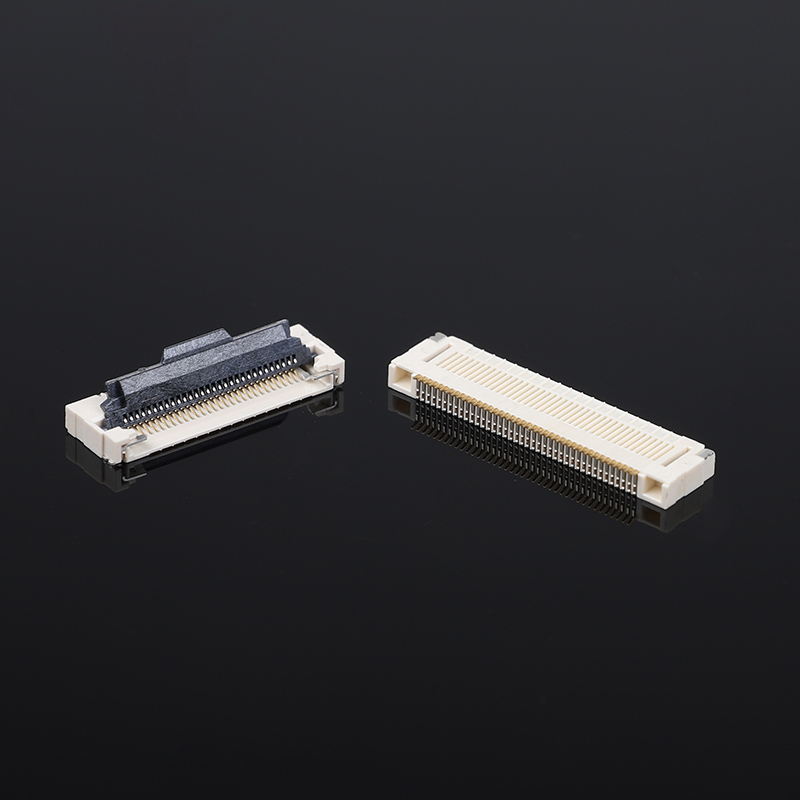

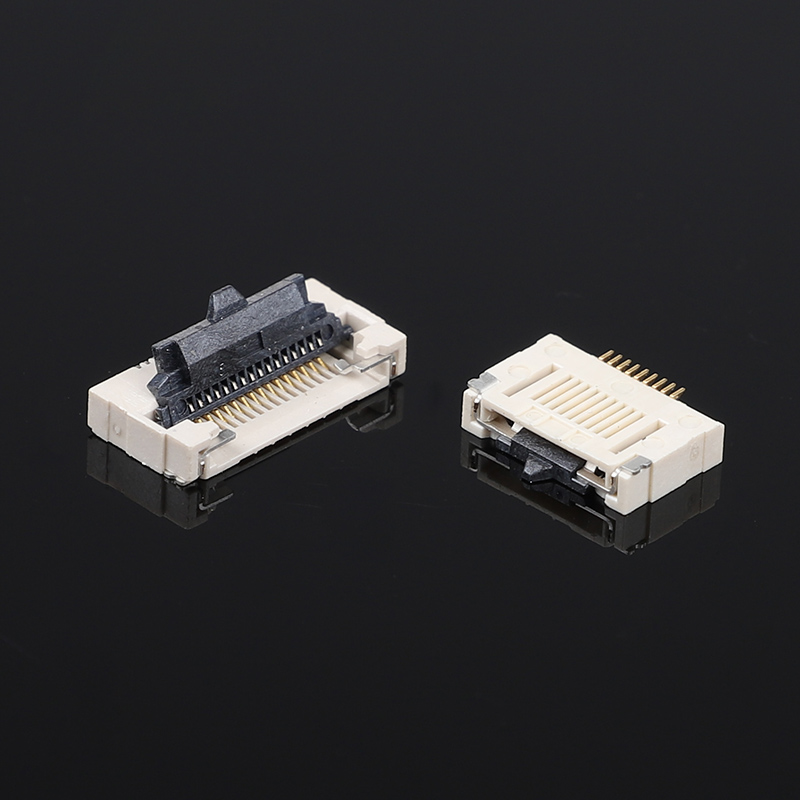

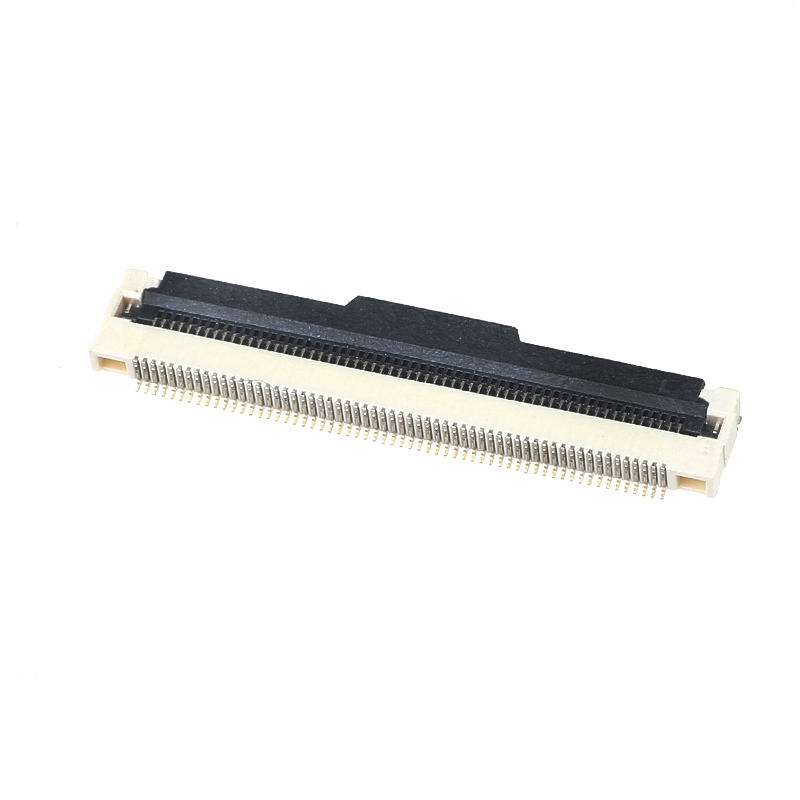

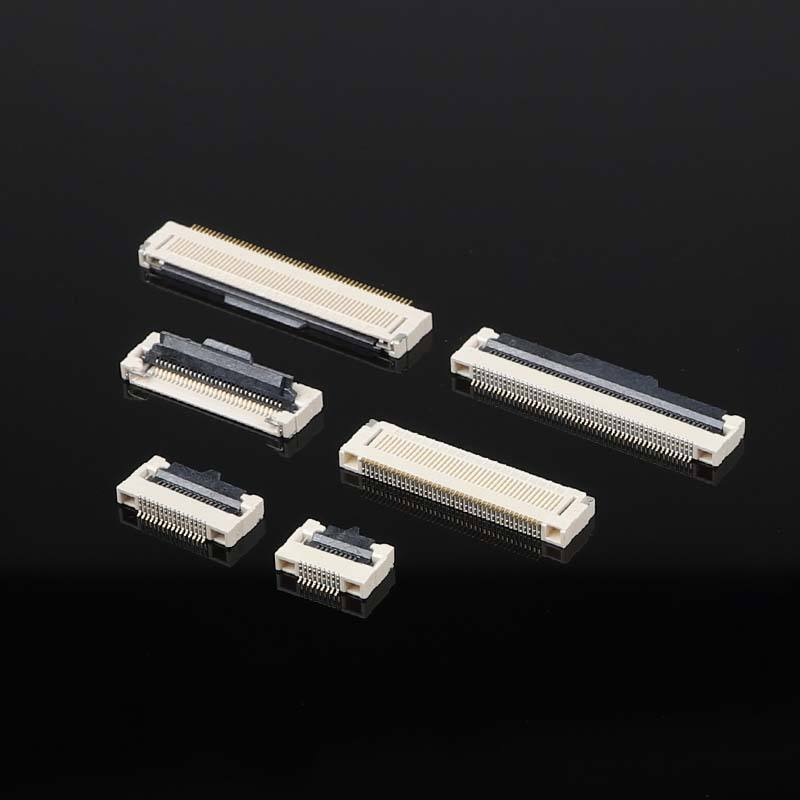

2.2H 플립 커버 버터플라이 잠금 플랫 유연 케이블 소켓 PCB 0.5mm 피치 2.2H FFC/FPC 커넥터
1. 0.5mm의 미세 피치, 2.2mm의 총 높이, FFC/FPC를 안전하게 고정하기 위한 버터플라이 플립 잠금 액추에이터
2. SMT 표면 실장, 대량 생산을 위한 자동 픽앤플레이스 지원
3. 강력한 케이블 고정, 진동 및 충격 시 FPC의 우발적인 분리 방지
4. 표준 0.3mm 두께 FPC / FFC 유연 케이블과 호환
5. RoHS 준수, 할로겐 프리, 소비자 및 경공업 프로젝트에 적합
6. 다양한 핀 수 구성 가능, 빠른 샘플 및 대량 납품 지원
.
설명
일반 기계 사양
| 항목 | 사양 |
|---|---|
| 피치 | 0.5mm |
| 총 높이 | 2.2mm |
| 실장 유형 | SMT 표면 실장 |
| 잠금 유형 | 버터플라이 플립 커버 ZIF |
| 사용 가능한 핀 수 | 4-60P 맞춤 설정 가능 |
| 호환 케이블 두께 | 0.3mm ±0.03mm (FPC / FFC) |
| 결합 주기 | 최소 30회 |
| 액추에이터 작동 | 삽입 시 위로 뒤집기; 잠금 시 아래로 뒤집기 |
재료 및 전기적 특성
| 항목 | 사양 |
|---|---|
| 하우징 / 액추에이터 | LCP 고온 수지, UL94V-0, 할로겐 프리 |
| 접점 재료 | 인청동 |
| 접점 도금 | 접점 영역: 니켈 베이스 위에 금 도금; 솔더 영역: 주석 도금 |
| 정격 전류 | 핀당 0.5A |
| 정격 전압 | 50V AC |
| 접촉 저항 | ≤50mΩ (초기) |
| 절연 저항 | ≥1000MΩ |
| 작동 온도 | -40℃ ~ +85℃ |
환경 및 납땜 지침
| 항목 | 사양 |
|---|---|
| 리플로우 납땜 (무연) | 최고 온도 ≤260℃; 최고 온도에서 10-30초; 최대 2회 리플로우 주기 |
| 예열 프로파일 | 150-180℃에서 60-120초 |
| 수동 납땜 | 최대 320℃, 지점당 ≤3초; 플라스틱 하우징 접촉 피하기 |
| 보관 조건 | 온도: 10-40℃; 습도: 40-70% RH; 습기 방지 밀봉 상태 유지 |
| 규정 준수 | RoHS, 할로겐 프리 |
제품 장점
FPC FFC 커넥터란 무엇인가요?
FPC FFC 플랫 커넥터는 전류에 국한되지 않지만, 오늘날 광전자 기술의 급속한 발전에서 신호 전송의 매체는 빛입니다. 유리와 플라스틱이 일반 회로의 전선을 대체하지만, 광 신호 경로도 FPC FFC 플랫 커넥터를 사용합니다. 이들의 기능은 회로 FPC FFC 플랫 연결 커넥터와 동일합니다.
FFC 커넥터와 FPC의 주요 차이점
제조 측면에서 회로 형성 방식이 다릅니다:
1. FPC는 FCCL(유연 동박 적층판)을 화학 에칭하여 가공한 다양한 단면, 양면, 다층 구조의 유연 회로 기판입니다.
2. FFC는 평평한 동박을 사이에 둔 두 겹의 절연 포일 필름을 사용합니다. 완성품은 단순하고 두껍습니다.
FPC 미래 혁신 동향
1. 두께. FPC의 두께는 더 유연하고 얇아야 합니다.
2. 접힘 저항. 구부러짐은 FPC의 고유한 특성입니다. 미래의 FPC 저항은 더 강해야 하며 1만 회 이상이어야 합니다. 물론 이를 위해서는 더 나은 기판이 필요합니다.
3. 가격. 이 단계에서 FPC의 가격은 PCB보다 훨씬 높습니다. FPC 가격이 내려가면 시장이 더 넓어질 것입니다.
4. 공정 수준. 다양한 요구 사항을 충족하기 위해 FPC 공정은 업그레이드되어야 하며, 최소 개구부와 최소 선폭/선간격은 더 높은 요구 사항을 충족해야 합니다.
당사의 서비스
1. 제품 사양 시리즈가 완비되어 있으며 맞춤 제작도 가능합니다.
2. 수입 장비와 높은 자동화 수준으로 적시 납품. 일반적으로 7-10일.
3. ISO 9000 및 ERP 시스템의 엄격한 이행, 품질 및 표준 생산 제어에 따라 엄격하게 재료 공급. UL 인증을 통한 제품 품질 보증.
4. 무료 샘플: 15-20 세트, 비용 효율적; 동일한 품질의 단가는 매우 경쟁력 있습니다.
자주 묻는 질문
1. 샘플 주문이 가능한가요?
네, 테스트 및 품질 확인을 위해 샘플 주문을 환영합니다. 혼합 샘플도 가능합니다.
2. 저희 요구에 따라 제품을 생산해 주실 수 있나요?
네, MOQ를 충족하시면 제품 사양을 맞춤 설정할 수 있습니다.
3. 제품 품질을 어떻게 보장하나요?
1) 품질 문제 발생 시 30일 이내에 반품해 드립니다.
2) 생산 중 엄격한 검사.
3) 선적 전 제품에 대한 엄격한 샘플 검사 및 완벽한 제품 포장 보장.
4. 당사 제품 인증은 무엇인가요?
ISO9001 및 기타 ROHS 인증.
5. 상품을 얼마나 빨리 받을 수 있나요?
대부분의 상품은 재고가 있으며, 결제 후 약 1-5일 이내에 배송됩니다. 맞춤형 요구 사항의 경우, 확인된 대로 시간이 조금 더 걸립니다.
6. 배송에 어떤 물류를 사용하나요?
주로 DHL, UPS, FEDEX, EMS 및 기타 특송으로 상품을 배송합니다. 고객에게 가장 비용 효율적인 물류를 선택합니다. 귀하의 포워더가 상품을 픽업하는 것도 지원됩니다.
7. 왜 저희에게서 구매해야 하나요?
16년의 업계 경험을 보유하고 있습니다. 수천 개의 회사와 협력하고 있습니다. 제품 품질이 신뢰할 수 있습니다.
8. 귀사는 주로 어떤 제품을 판매하나요?
당사의 주요 제품에는 FFC/FPC 커넥터 / 웨이퍼 커넥터 / SIM 카드 커넥터 / 메모리 카드 커넥터 / USB 커넥터 / Type C 커넥터 / HDMI 커넥터 / RJ45 시리즈 / B to B 커넥터 및 핀 헤더 커넥터 등이 있습니다.
