원래 장소:
광동, 중국
브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
FPC**-T1T1-00**-C

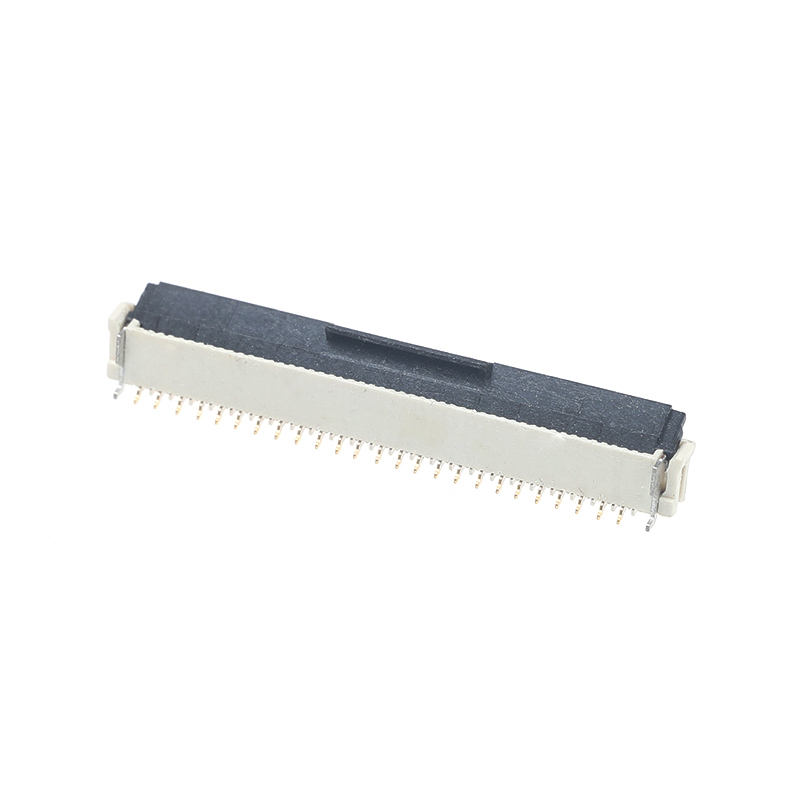

0.5mm FPC 커넥터 5.4H FFC 와이어 커넥터 터치스크린용 플랫 케이블
0.5mm 피치, 5.4mm 총 높이 ZIF FPC/FFC SMT 커넥터, 터치스크린 플랫 케이블 상호 연결에 최적화됨. 균형 잡힌 기계적 고정, 안정적인 신호 전송, 전체 범위 핀 수 옵션, RoHS 준수, 대량 SMT 조립을 위한 테이프 릴 포장. 주류 산업 동등품의 직접적인 대체품.
.
설명
일반 기계 사양
| 항목 | 사양 | 비고 |
|---|---|---|
| 피치 | 0.5mm | 고밀도 미세 피치 레이아웃 |
| 전체 보드 장착 높이 | 5.4mm | 5.4H |
| 장착 스타일 | SMT 표면 실장, 직각 | PCB 수평 설치 |
| 잠금 유형 | ZIF 전면 플립 액추에이터 | 제로 삽입력 |
| 적용 가능한 FPC/FFC 두께 | 0.3mm ±0.03mm | 표준 터치스크린 플랫 케이블 |
| 결합 주기 | ≥30 주기 | 조립 및 유지보수 요구 사항 |
| 핀 수 범위 | 4 ~ 40 포지션 | 맞춤형 핀 수량 허용 |
| 포장 | 테이프 & 릴 | SMT 픽앤플레이스용 |
재료 및 전기적 특성
| 항목 | 사양 | 비고 |
|---|---|---|
| 접점 재질 | 인청동 | 높은 탄성, 피로 방지 |
| 접점 도금 | 니켈 위에 금 도금 | 안정적인 신호, 부식 방지 |
| 하우징 재질 | LCP | 고온 내성, UL94-V-0 |
| 정격 전류 | 접점당 0.5A | 신호 중심 애플리케이션 |
| 정격 전압 | 50V DC | 저전압 신호 회로 |
| 초기 접촉 저항 | ≤30mΩ | 건식 회로 테스트 |
| 절연 저항 | ≥500MΩ @ DC 500V | |
| 내전압 | AC 200Vrms, 1분 | 파괴/섬락 없음 |
환경 및 납땜 지침
| 항목 | 사양 | 비고 |
|---|---|---|
| 작동 온도 | -40℃ ~ +85℃ | 작업 환경 |
| 보관 온도 | ≤40℃, ≤70% RH, ≤6개월 | 원래 릴 보관 |
| 리플로우 납땜 프로파일 | 표준 SMT 무연 리플로우 | 최고 온도 ≤260℃, 데이터시트 곡선 따름 |
| 규정 준수 | RoHS 3, REACH | 글로벌 시장 접근 |
제품 장점
FPC FFC 커넥터란 무엇인가요?
FPC FFC 플랫 커넥터는 전류에 국한되지 않지만, 오늘날 광전자 기술의 급속한 발전에서 신호 전송의 매체는 빛입니다. 유리와 플라스틱이 일반 회로의 전선을 대체하지만, 광 신호 경로도 FPC FFC 플랫 커넥터를 사용합니다. 그들의 기능과 회로 FPC FFC 플랫 연결 커넥터는 동일합니다.
FFC 커넥터와 FPC의 주요 차이점
제조 측면에서 회로 형성 방식이 다릅니다:
1. FPC는 FCCL(유연 구리 클래드 포일)을 화학 에칭으로 가공한 다양한 단면, 양면, 다층 구조의 유연 회로 기판입니다.
2. FFC는 평평한 구리 포일 사이에 두 겹의 절연 포일 필름을 사용합니다. 완성품은 단순하고 두껍습니다.
FPC 미래 혁신 동향
1. 두께. FPC의 두께는 더 유연하고 얇아야 합니다.
2. 접힘 저항. 구부러짐은 FPC의 고유한 특성입니다. 미래의 FPC 저항은 더 강해야 하며 1만 회 이상이어야 합니다. 물론 이를 위해서는 더 나은 기판이 필요합니다.
3. 가격. 이 단계에서 FPC의 가격은 PCB보다 훨씬 높습니다. FPC 가격이 내려가면 시장이 더 넓어질 것입니다.
4. 공정 수준. 다양한 요구 사항을 충족하기 위해 FPC 공정은 업그레이드되어야 하며, 최소 개구부와 최소 선폭/선 간격은 더 높은 요구 사항을 충족해야 합니다.
당사의 서비스
1. 제품 사양 시리즈가 완벽하며 맞춤 제작도 가능합니다.
2. 수입 장비와 높은 자동화 수준으로 적시 납품. 일반적으로 7-10일.
3. ISO 9000 및 ERP 시스템의 엄격한 구현, 품질 및 표준 생산 제어에 따라 엄격하게 재료 공급. UL 인증을 통한 제품 품질 보증.
4. 무료 샘플: 15-20 세트, 비용 효율적; 동일한 품질의 단위 가격이 매우 경쟁력 있습니다.
자주 묻는 질문
1, 샘플 주문이 가능한가요?
예, 테스트 및 품질 확인을 위해 샘플 주문을 환영합니다. 혼합 샘플도 가능합니다.
2, 당사의 요구에 따라 제품을 생산할 수 있나요?
예, MOQ를 충족하는 경우 제품 사양을 사용자 정의할 수 있습니다.
3, 제품 품질을 어떻게 보장하나요?
1) 품질 문제 발생 시 30일 이내에 반품해 드립니다.
2) 생산 중 엄격한 검사.
3) 선적 전 제품에 대한 엄격한 샘플 검사 및 완벽한 제품 포장 보장.
4, 당사 제품 인증은 무엇인가요?
ISO9001 및 기타 ROHS 인증.
5, 상품을 얼마나 빨리 받을 수 있나요?
대부분의 상품은 재고가 있습니다. 배송 시간은 결제 후 약 1-5일입니다. 맞춤형 요구 사항의 경우, 확인된 대로 시간이 조금 더 걸립니다.
6, 배송에 어떤 물류를 사용하나요?
주로 DHL, UPS, FEDEX, EMS 및 기타 특송으로 상품을 배송합니다. 고객에게 가장 비용 효율적인 물류를 선택합니다. 귀하의 포워더가 상품을 픽업하는 것도 지원됩니다.
7, 왜 우리에게서 구매해야 하나요?
16년의 업계 경험을 보유하고 있습니다. 수천 개의 회사와 협력하고 있습니다. 제품 품질이 신뢰할 수 있습니다.
8, 귀사에서 주로 판매하는 제품은 무엇인가요?
당사 주요 제품에는 FFC/FPC 커넥터 / 웨이퍼 커넥터 / SIM 카드 커넥터 / 메모리 카드 커넥터 / USB 커넥터 / Type C 커넥터 / HDMI 커넥터 / RJ45 시리즈 / B to B 커넥터 및 핀 헤더 커넥터 등이 있습니다.
