브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
핀헤더
제품 설명
| 사양 | 세부 정보 |
|---|---|
| 제품 유형 | 듀얼 로우 SMT 핀 헤더 |
| 원래 부품 번호 | 20021121-00010C4 |
| 시리즈 | FCI Minitek 127 / 20021121 시리즈 |
| 피치 | 1.27mm (0.050") |
| 위치 수 | 10개 접점 |
| 행 | 2행 |
| 장착 유형 | 표면 실장 기술 (SMT) |
| 커넥터 스타일 | 언슈라우드 |
| 성별 | 수컷 핀 헤더 |
| 접점 재질 | 구리 합금 |
| 접점 도금 | 금 도금 접촉부 |
| 접점 도금 두께 | 최소 0.25 μm Au접점에서 |
| PCB 테일 도금 | 최소 1.27 μm 무광 주석 |
| 결합 길이 | 3.05 mm |
| 전류 정격 | 1.0 A |
| 전압 정격 | 125 VAC |
| 최대 접점 저항 | 30 mΩ |
| 최소 절연 저항 | 1000 MΩ |
| 결합 내구성 | 100회 결합 주기 |
| 작동 온도 | -55°C ~ +125°C |
| 절연체 재질 | 고온 열가소성 수지 |
| 난연성 | UL94 V-0 |
| 리플로우 호환성 | 최대10초 동안 260°C 피크지정된 리플로우 조건 하에서 |
| 할로겐 상태 | 할로겐 프리 |
| 규정 준수 | UL 승인; RoHS 정보는 제공된 로트/데이터시트를 확인해야 합니다. |
| 일반적인 연결 | 보드 간 / PCB 간 |
| 정렬 포스트 | 포스트 없음 |

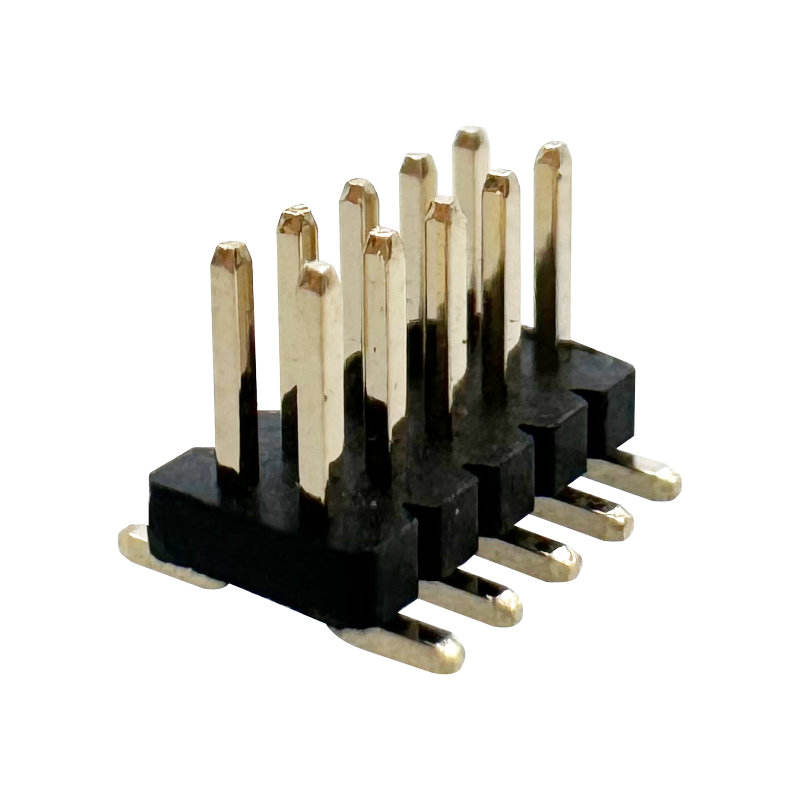

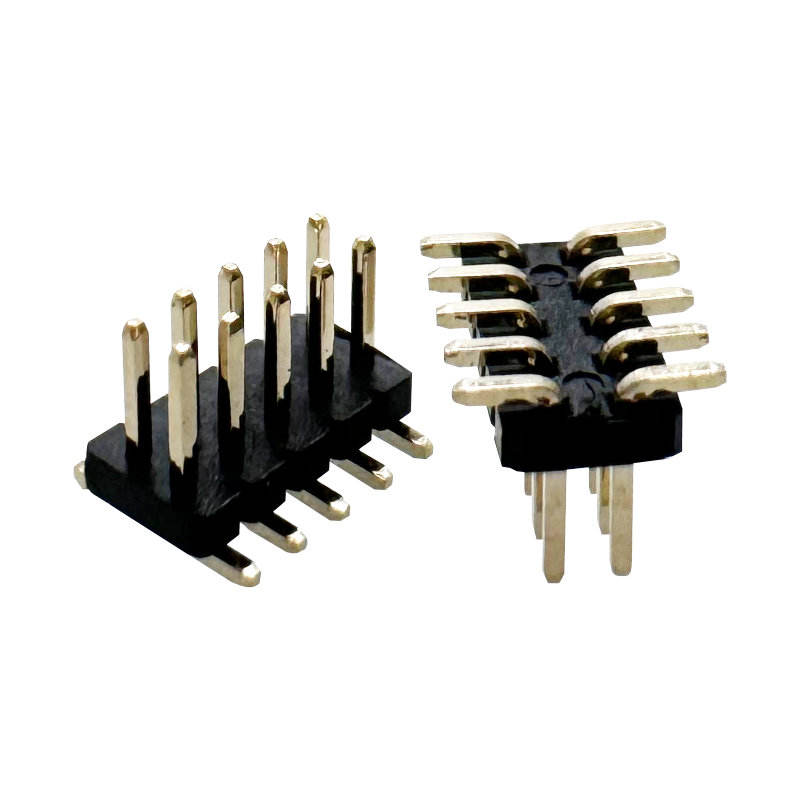

1.27mm 피치의 듀얼 로우 SMT 핀 헤더PCB 공간, 자동 조립 및 결합 호환성이 중요한 컴팩트한 보드 간 상호 연결을 위해 설계되었습니다.
이 커넥터는10위치, 2행 언슈라우드 구성을 특징으로 하며, 구리 합금 접점은 접촉부에 금 도금이 되어 있고, 고온 열가소성 수지 UL94 V-0 하우징을 사용합니다.1.0A 접점 정격, 최대 30mΩ 접점 저항, 최소 1000MΩ 절연 저항 및 -55°C ~ +125°C 작동 온도 범위를 갖추고 있어 산업, 통신, 계측, 소비자 전자 제품, 자동차 및 기타 컴팩트 전자 조립에 적합합니다.
다른 회로 수가 필요한 프로젝트의 경우, 더 넓은1.27mm 듀얼 로우 SMT 핀 헤더 카테고리도 결합 시스템 및 PCB 설계에 따라 여러 위치와 맞춤형 구성으로 제공됩니다.
기계적 및 환경적 성능
| 매개변수 | 사양 |
|---|---|
| 결합 주기 | 100회 주기 |
| 작동 온도 | -55°C ~ +125°C |
| 리플로우 피크 온도 | 260°C / 10초 |
| 난연성 | UL94 V-0 |
| 접점 도금 | 최소 0.25 μm Au |
| PCB 테일 도금 | 최소 1.27 μm 무광 주석 |
| 결합 길이 | 3.05 mm |
실제 자동차 인증은 고객의 요구 사항인 자동차 표준 및 시스템 수준 검증 요구 사항에 따라 평가해야 합니다.
1. 요구 사항 수집 → 2. 기술 평가 및 견적 → 3. 3D 도면 검토 및 확인 → 4. 금형/툴링 및 프로토타입 → 5. 샘플 테스트 (접점 R, 유지력, 리플로우) 및 승인 → 6. 대량 생산 → 7. 최종 QC 및 출하.
당사의 서비스
샘플 가용성 및 정책
샘플은 고객의 요청에 따라 무료로 발송됩니다. 단, 운송료는 고객이 부담해야 합니다. 또는 일부 기존 고객의 경우 당사에서 운송료를 부담할 수 있습니다. 또는 고객이 운송료를 선불로 지불하면 당사 택배로 샘플을 배송할 수도 있습니다.
보증/품질 보증/이용 약관
제품 품질을 보증합니다.
15일 빠른 배송을 보장합니다.
결제 조건은 T/T를 포함하지만, L/C, PayPal, Western Union 등과 같은 협상 대상입니다.
판매 후 서비스
사무실 및 본사 네트워크를 통해 우수한 서비스를 제공합니다.
전화 또는 이메일로 마케팅 영업 부서에 문의하거나 편리하다면 저희 사무실을 방문하십시오.
친절한 서비스 외에도 가장 경쟁력 있는 가격과 유연한 일정을 제공합니다.
자주 묻는 질문
Q: MOQ는 무엇인가요?
A: MOQ는 일반적으로 1000개이지만, 테스트를 위해 소량 주문도 받습니다.
Q: 공장을 방문할 수 있나요?
A: 저희 공장을 방문하시면 전문적인 생산 공정을 보여드릴 것이며, 장기적인 협력을 기대합니다.
Q: 샘플 시간은 어떻게 되나요? 배송 시간은 어떻게 되나요?
A: 샘플은 7일, 대량 생산은 15-20일입니다. 수량에 따라 다릅니다.
Q: 상품을 어떻게 검사하나요?
A: 공장 방문, 제3자 검사 또는 사진 검사를 통해 검사할 수 있습니다.
Q: 저희 나라로 배송하는 데 얼마가 드나요?
A: 운송료는 총 중량 및 CBM에 따라 운송 회사에서 제공합니다.
Q: 주문이 출하되었는지 어떻게 알 수 있나요?
A: 상품이 출하되는 즉시 추적 번호(DHL, UPS, FedEx, TNT, EMS 등), 항공 운송장 또는 해상 운송장(B/L)을 보내드립니다. 또한 배송을 추적하고 정보를 알려드립니다. 유용한 판매 후 서비스가 제공됩니다. 저희는 귀하가 판매하는 것을 지원합니다.
Q: 개인화/맞춤형 제품을 만들 수 있나요?
A: 물론입니다. 도면이나 샘플을 보내주시면 됩니다.
