원래 장소:
중국
브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
핀헤더

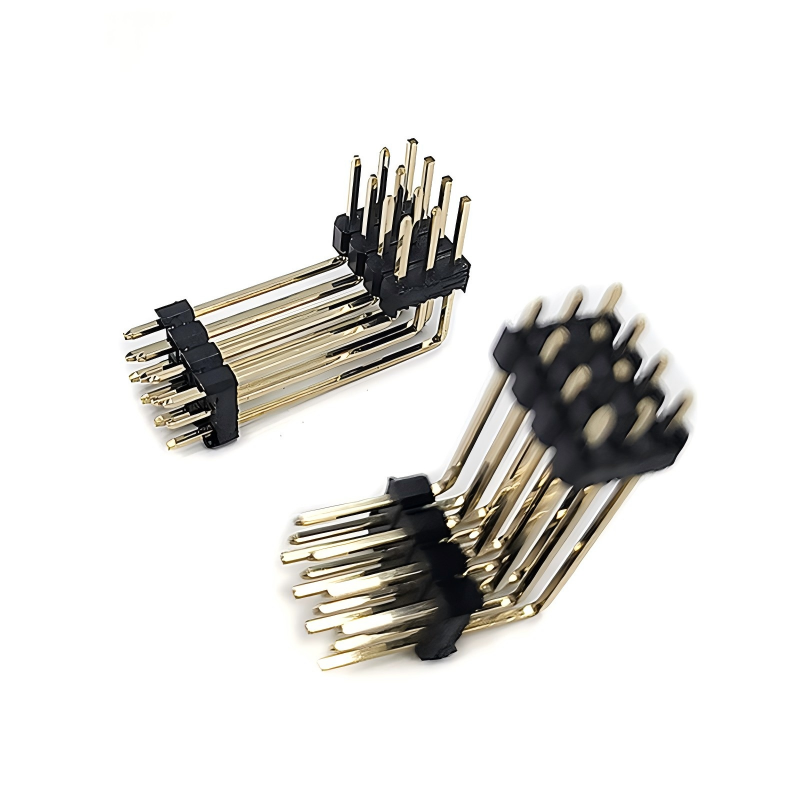

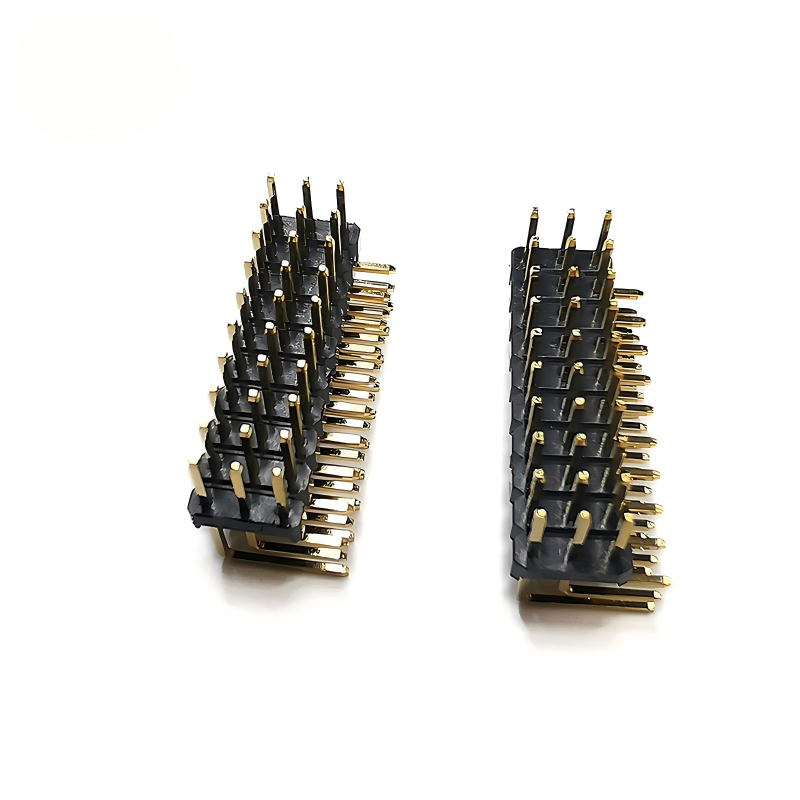

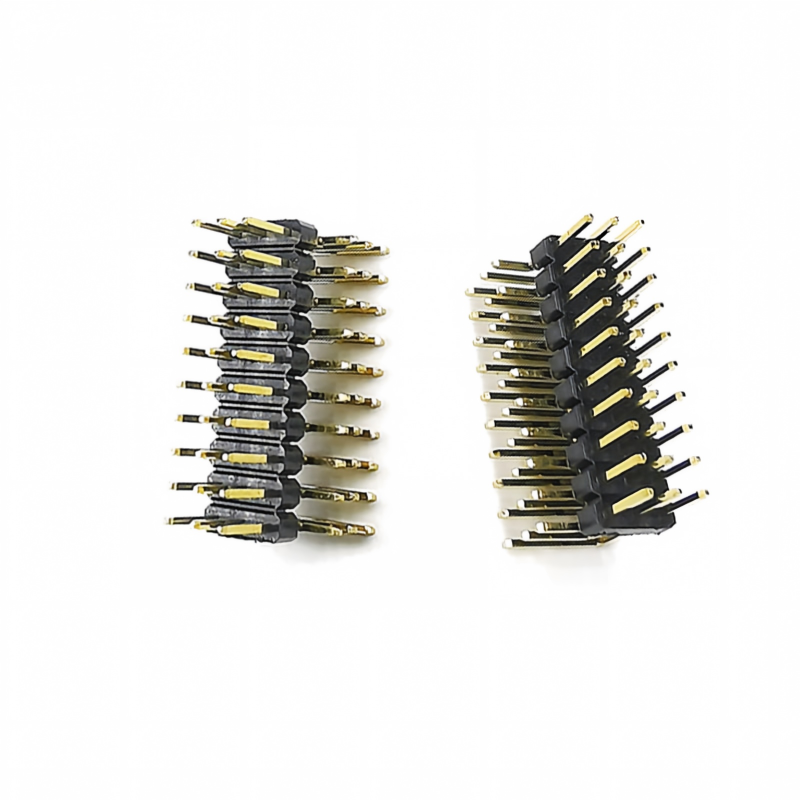

3.96mm 3열 가공 핀 헤더 (CNC 공작 기계 및 산업용 컨트롤러용)
제품 설명
| 항목 | 사양 |
|---|---|
| 피치 | 3.96mm (0.156인치), 중심 간 거리 |
| 열 | 3열 |
| 장착 유형 | 스루홀 (DIP) 납땜; 직선/직각 선택 가능 |
| 사용 가능한 포지션 | 열당 맞춤 핀 수; 총 3-40 포지션, OEM 가능 |
| 핀 구조 | 정밀 CNC 가공 솔리드 핀 (스탬핑 아님) |
| 핀 단면 | 사각형 가공 핀 (맞춤 치수 가능) |
| 정격 전류 | 접점당 최대 7AHRB 커넥... |
| 정격 전압 | 300V AC |
| 접촉 저항 | 초기 10mΩ 이하 |
| 절연 저항 | 500V DC에서 1000MΩ 이상 |
| 내전압 | 1500V AC, 1분 |
| 작동 온도 범위 | -40°C ~ +120°CHRB 커넥... |
| 결합 주기 | 최소 500회 |
| 규정 준수 | RoHS 2.0, REACH |
| 호환되는 결합 부품 | 3.96mm 3열 암 가공 소켓과 일치 |
당사의 3.96mm 3열 가공 핀 헤더는 CNC 공작 기계, PLC 시스템 및 중장비 산업용 컨트롤러를 위해 특별히 제작된 고신뢰성 보드 간/보드 간 케이블 상호 연결 장치입니다. 기존의 스탬핑 핀 헤더와 달리 전체 CNC 가공 솔리드 접점을 사용하여 우수한 기계적 안정성, 낮은 접촉 저항 및 진동, 온도 주기 및 반복적인 결합 주기 하에서 일관된 성능을 제공합니다. 3열 레이아웃은 제한된 PCB 공간 내에서 I/O 밀도를 극대화하며, 공장 자동화 장비의 혼합 신호 및 저전력 회로를 처리합니다. 완전한 RoHS 및 REACH 규정을 준수하며, 산업 등급 조립 조건에 대한 스루홀 DIP 납땜을 지원합니다.
재질 세부 정보
| 부품 | 재질 및 마감 |
|---|---|
| 하우징 / 절연체 | 고급 PA6T / PBT 열가소성 수지, UL94 V-0 난연성; 검정색 표준 색상 Wayconn엘... |
| 접점 베이스 재질 | 고강도 황동/구리 합금, 정밀 CNC 선반 가공 |
| 도금 베이스 레이어 | 니켈 언더플레이팅 (부식 방지 장벽) |
| 접점 표면 마감 | 표준: 니켈 위 주석; 옵션: 고진동/장수명 애플리케이션을 위한 선택적/전체 금 도금 |
| 고정 구조 | 사출 성형 인터록, 충격 및 진동 시 핀 풀림 방지를 위해 하우징 내부에 핀이 단단히 고정됨 |
높은 기계적 신뢰성, 진동 방지, 긴 서비스 수명 및 빈번한 현장 유지 보수가 필요한 시나리오에 적합합니다.
자주 묻는 질문
Q: 최소 주문 수량(MOQ)은 얼마인가요?
A: 최소 주문 수량은 일반적으로 1000개이지만, 테스트를 위해 소량 주문도 받습니다.
Q: 공장을 방문할 수 있나요?
A: 저희 공장을 방문하시면 전문적인 생산 공정을 보여드릴 수 있으며, 장기적인 협력을 기대합니다.
Q: 샘플 시간은 어떻게 되나요? 배송 시간은 어떻게 되나요?
A: 샘플은 7일, 대량 생산은 15-20일입니다. 수량에 따라 다릅니다.
Q: 상품을 어떻게 검사하나요?
A: 공장 방문, 제3자 검사 또는 사진 검사를 통해 검사할 수 있습니다.
Q: 제 나라로 배송하는 데 얼마가 드나요?
A: 운임은 총 중량 및 CBM에 따라 운송 회사에서 제공합니다.
Q: 주문이 발송되었는지 어떻게 알 수 있나요?
A: 상품이 발송되는 즉시 추적 번호(DHL, UPS, FedEx, TNT, EMS 등), 항공 운송장 또는 해상 B/L을 보내드립니다. 배송 상황도 추적하고 알려드립니다. 유용한 애프터 서비스가 제공됩니다. 판매하시는 제품을 지원합니다.
Q: 개인화/맞춤 제작 상품을 만들 수 있나요?
A: 물론입니다. 도면이나 샘플을 보내주시면 됩니다.
