브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
핀헤더

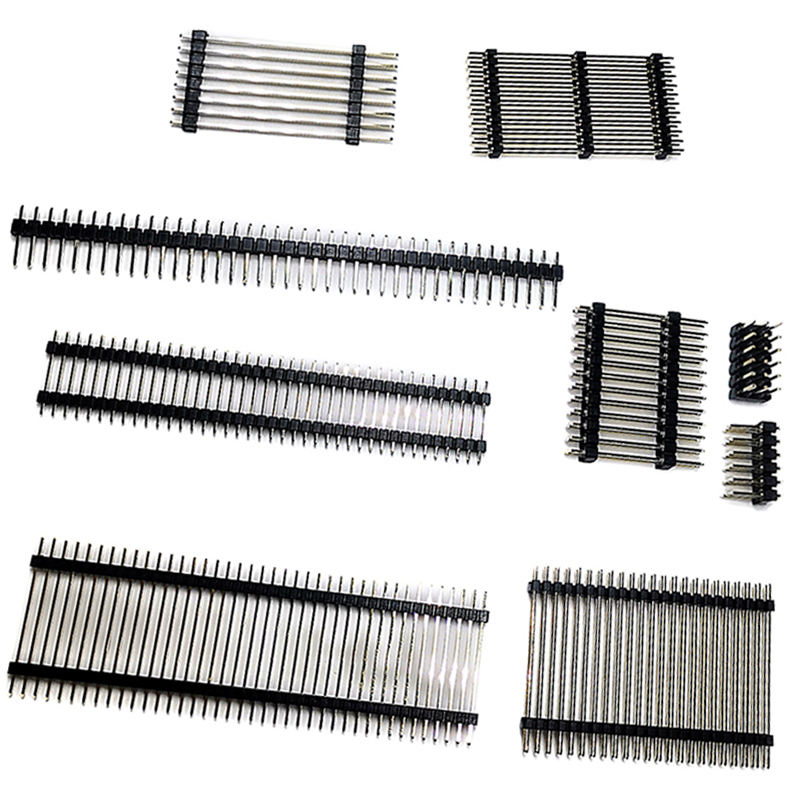

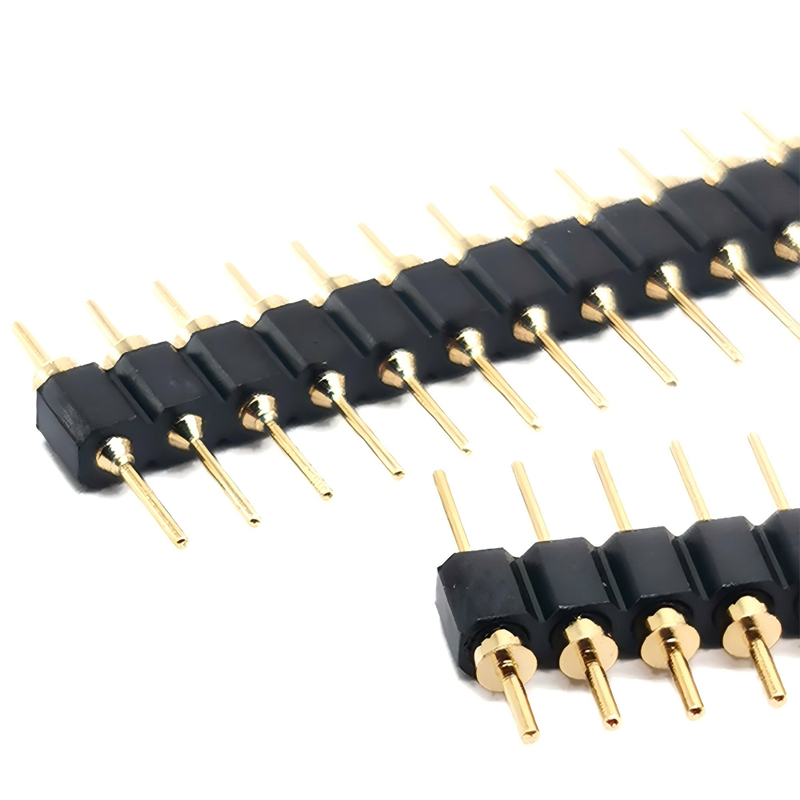

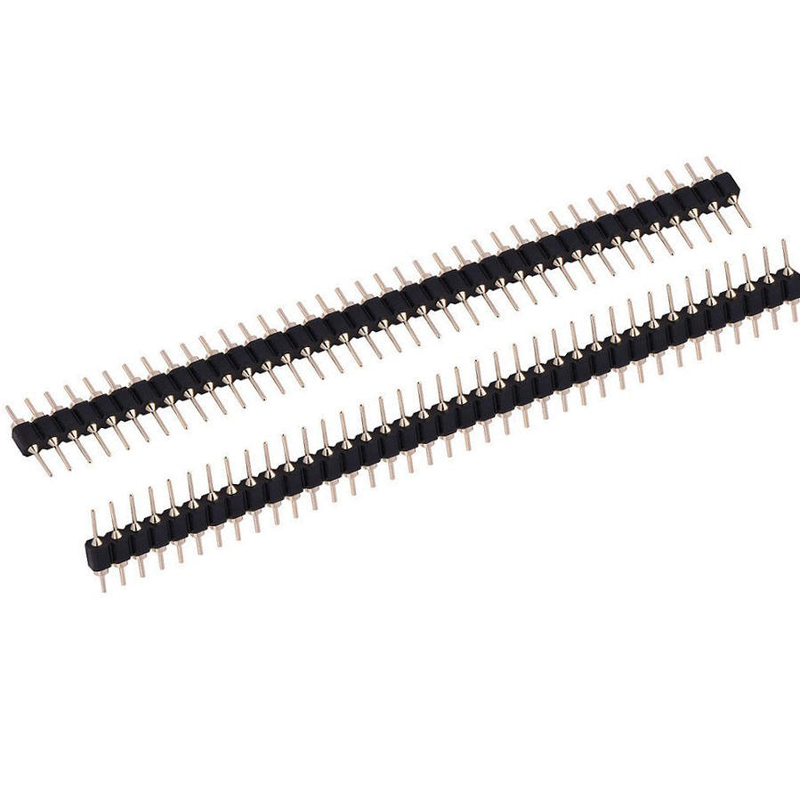

2.54mm 스위스 머신 라운드 암 헤더 4핀 16핀 20핀 32핀 40핀 라운드 핀 스트립 싱글/듀얼 로우 커넥터 플러그 소켓
제품 설명
| 제품명 | 2.54mm 라운드 머신 핀 헤더 |
| 피치 | 1mm, 1.27mm, 2mm, 2.54mm, 1.778mm |
| 재질 | PPS, PBT 및 황동 |
| 핀 도금 | 주석 또는 니켈 위에 금 |
| 포장 | 봉투 포장, 튜브 포장, 테이프 릴 포장 |
| OEM/ODM | 도면 또는 샘플 기반으로 수락 및 제작 |
| 결제 조건 | T/T, PayPal, Western Union, L/C |
| 리드 타임 | 1-2주 |
| 적용 분야 | PCB 보드 |
| 핀 수 | 1-40핀 |
| 샘플 | 제공됨 |
| 확인 | 생산 전 도면 제공 |
| 절연체 난연성 | UL94V-0 |
| 회사 강점 | 1. 공장 및 무역 통합, 18년 수출 경험; |
| 2. 원스톱 쇼핑; | |
| 3. 경쟁력 있는 가격; | |
| 4. 적시 납품; | |
| 5. 기술 지원; | |
| 6. 무료 샘플 제공; |
개요

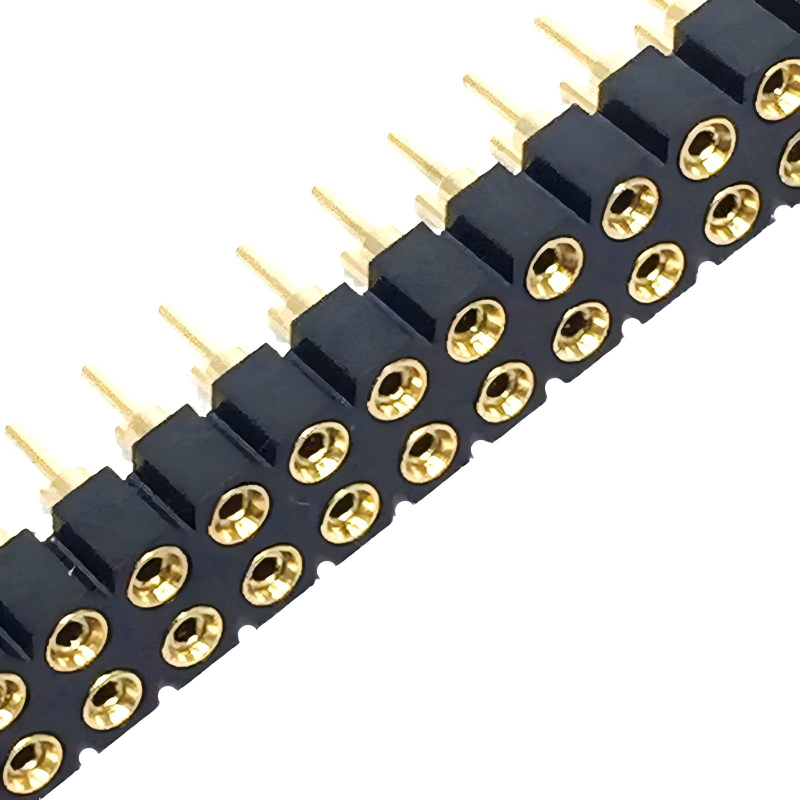

2.54mm 스위스 머신 라운드 암 헤더는 턴드 황동 튜브로 제작된 분리형 스트립으로, PPS UL94 V-0 하우징에 압착되어 있습니다. 스탬핑된 사각형 접점이 아닙니다. 각 라운드 리셉터클은 표준 0.64mm 사각형 수 헤더와 0.64mm 라운드 머신 핀을 균일한 정상력으로 잡아주어 저렴한 스트립에서 흔히 발생하는 "느슨한 사각형 소켓" 고장을 방지합니다. 40핀 싱글 로우 스트립(101.6mm)으로 제공되며, 득점선이 있어 4/16/20/32/40으로 분리 가능합니다. 듀얼 로우 2×n도 제작 가능합니다.
개발 보드 / 평가 키트 – Arduino GPIO 확장기, Raspberry Pi HAT 헤더, STM32 Nucleo 베이스보드 (SparkFun PRT-00743 사용 사례)
산업용 PCB – PLC I/O 딸 카드, DIN 레일 컨트롤러 백플레인, 센서 브레이크아웃
테스트 및 측정 – 고정구 상호 연결, ATE 프로브 소켓, 번인 보드
의료 / 실험실 – 환자 모니터 서브 보드, 분석기 플러그인 모듈 (골드 플래시 버전)
레거시 장비 수리 – 1990년대~2010년대 장비의 마모된 사각형 암 스트립 교체
오디오/신스 DIY – Eurorack 전원 헤더, CV/게이트 버스 (라운드 핀이 진동에 더 잘 고정됨)
핀 수: 4/16/20/32/40 (1×n) · 2×4–2×40 (2×n)
로우: 싱글/듀얼/트리플
마운트: 스트레이트 THT (8.5/10.0/11.96 mm 테일) / 직각 / SMT
접점: 황동 (기본) / 인청동
도금: 골드 플래시 / 30μ" / 50μ" + Ni / 풀 주석 / 선택
하우징: PPS 블랙 (기본) / PA9T 내추럴/컬러 PBT
리셉터클 깊이: 3.0 mm / 6.0 mm
포장: 루즈 스트립/튜브 / 테이프 릴 (SMT)
요구 사항 수집 → 2. 기술 평가 및 견적 → 3. 3D 도면 검토 및 확인 → 4. 금형/툴링 및 프로토타입 → 5. 샘플 테스트 (접점 R, 유지력, 리플로우) 및 승인 → 6. 대량 생산 → 7. 최종 QC 및 배송.
당사의 서비스
샘플 가용성 및 정책
샘플은 고객의 요청에 따라 무료로 제공되며, 운송료는 고객이 부담하거나 일부 기존 고객의 경우 당사에서 운송료를 지불할 수 있습니다. 또는 고객이 운송료를 선불로 지불하면 당사 택배로 샘플을 배송할 수도 있습니다.
보증/품질 보증/이용 약관
제품 품질 보증을 제공합니다.
15일 빠른 배송을 보장합니다.
결제 조건에는 T/T가 포함되지만, L/C, PayPal, Western Union 등 협상 가능합니다.
판매 후 서비스
사무실 및 본사 네트워크를 통해 우수한 서비스를 제공합니다.
전화 또는 이메일로 마케팅 영업 부서에 문의하거나 편리하다면 저희 사무실을 방문하십시오.
친절한 서비스 외에도 가장 경쟁력 있는 가격과 유연한 일정을 제공합니다.
자주 묻는 질문
Q: MOQ는 무엇인가요?
A: MOQ는 일반적으로 1000개이지만, 테스트를 위해 소량 주문도 받습니다.
Q: 공장을 방문할 수 있나요?
A: 저희 공장을 방문하시면 전문적인 생산 과정을 보여드릴 것이며, 장기적인 협력을 기대합니다.
Q: 샘플 시간은 어떻게 되나요? 배송 시간은 어떻게 되나요?
A: 샘플은 7일, 대량 생산은 15-20일입니다. 수량에 따라 다릅니다.
Q: 상품을 어떻게 검사하나요?
A: 공장 방문, 제3자 검사 또는 사진 검사를 통해 검사할 수 있습니다.
Q: 저희 나라로 배송하는 데 얼마가 드나요?
A: 운송료는 총 중량 및 CBM에 따라 운송 회사에서 제공합니다.
Q: 주문이 발송되었는지 어떻게 알 수 있나요?
A: 상품이 발송되는 즉시 추적 번호(DHL, UPS, FedEx, TNT, EMS 등), 항공 운송장 또는 해상 B/L을 보내드립니다. 또한 배송을 추적하고 알려드립니다. 유용한 판매 후 서비스가 제공됩니다. 판매하는 제품을 지원합니다.
Q: 개인 맞춤형/주문 제작 제품을 만들 수 있나요?
A: 물론입니다. 도면이나 샘플을 보내주시면 됩니다.
