브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
핀헤더
제품 설명
|
매개변수 |
사양 |
|---|---|
|
피치 |
2.54mm (0.1인치) 행 × 열 |
|
구성 |
이중 행 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (분리형 스틱) |
|
방향 |
직선 수직 SMT (180° SMD), 갈매기 날개 테일 |
|
핀 모양 / 크기 |
사각 Ø0.64mm 황동 C2680 |
|
테일 타입 |
갈매기 날개 SMD (바깥쪽으로 90° 구부러짐), 패드 피치 2.54mm |
|
도금 |
금 플래시 0.05μm (50μ" Ni 위) / 선택적 30μ" (0.76μm) / 전체 무광 주석 |
|
절연체 재질 |
PA6T 블랙 UL94 V-0 (기본) / LCP+30%GF / PBT+GF |
|
절연체 높이 |
2.5mm (기본) / 2.0 / 4.3mm |
|
포지셔닝 페그 |
선택 사항 Ø1.5mm PA6T 보스 (Denentech 클래스) |
|
전류 정격 |
핀당 3.0A |
|
전압 정격 |
250V AC/DC (Konnra/Wurth) |
|
접촉 저항 |
≤ 20 mΩ |
|
절연 저항 |
≥ 1000 MΩ @ 500V DC |
|
내전압 |
1000V AC/분 (Dinglun/Kun Ling) / 600V (Wurth) / 500V (Denentech) |
|
작동 온도 |
-40°C ~ +105°C |
|
리플로우 프로파일 |
260°C / 10초 (PA6T/LCP), J-STD-020 기준 단일 패스 |
|
결합 주기 |
≥ 100 (금 플래시) / 500+ (30μ" 금) |
|
준수 |
RoHS 2.0, REACH, UL 94 V-0, ISO 9001 |
|
호환 부품 |
Konnra KR2542; Wurth 610112249121 (WR-PHD); Denentech P525-XXST02SM; TE 77311 SMT BergStik; Kun Ling 2.54 SMT Dual |
|
MOQ / 리드 타임 |
500개 / 5-7일 샘플, 2-3주 대량 생산 |
개요

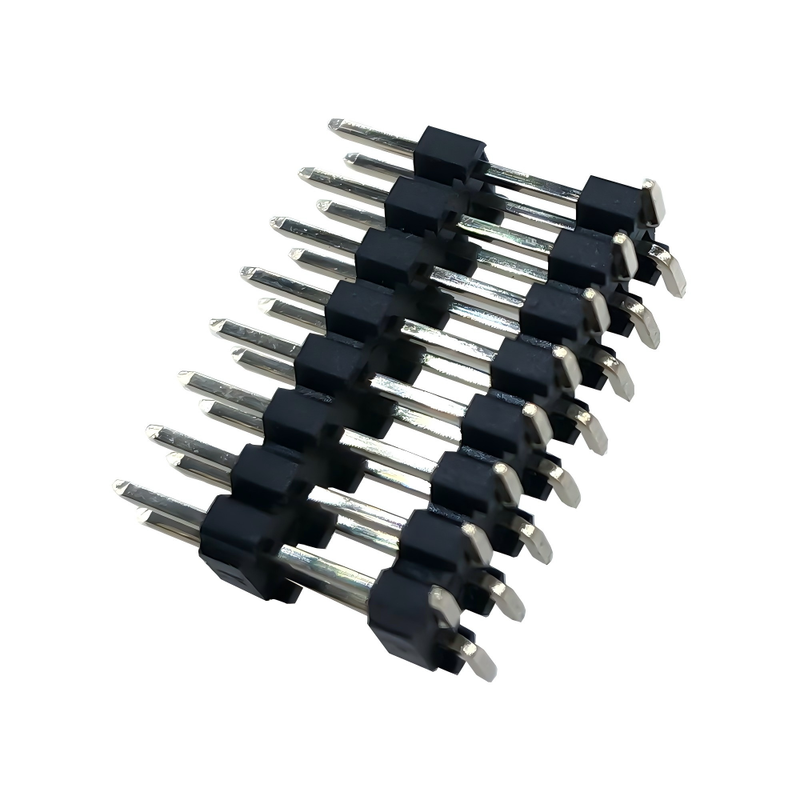

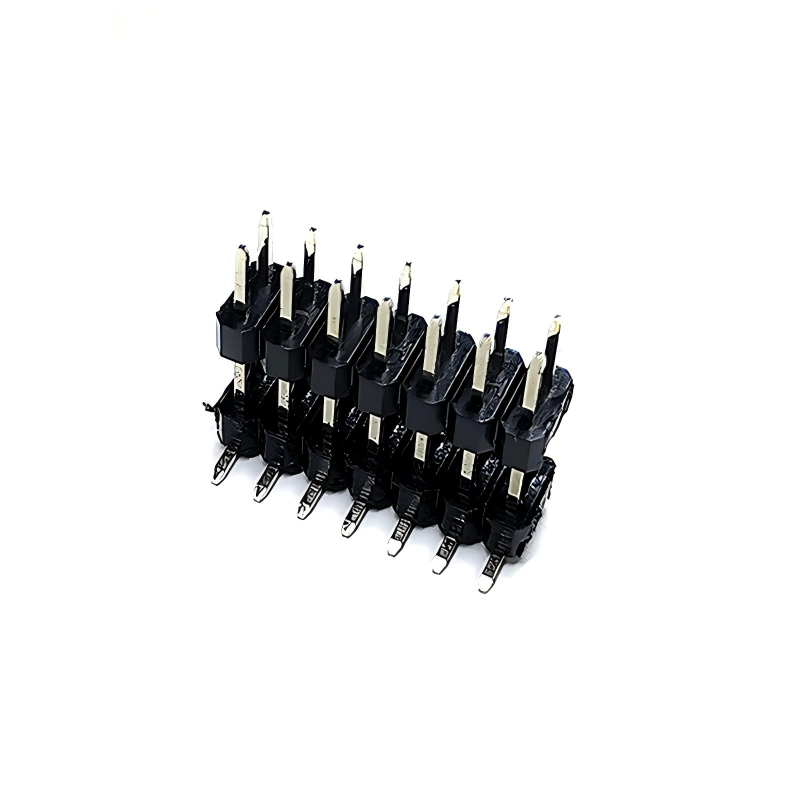

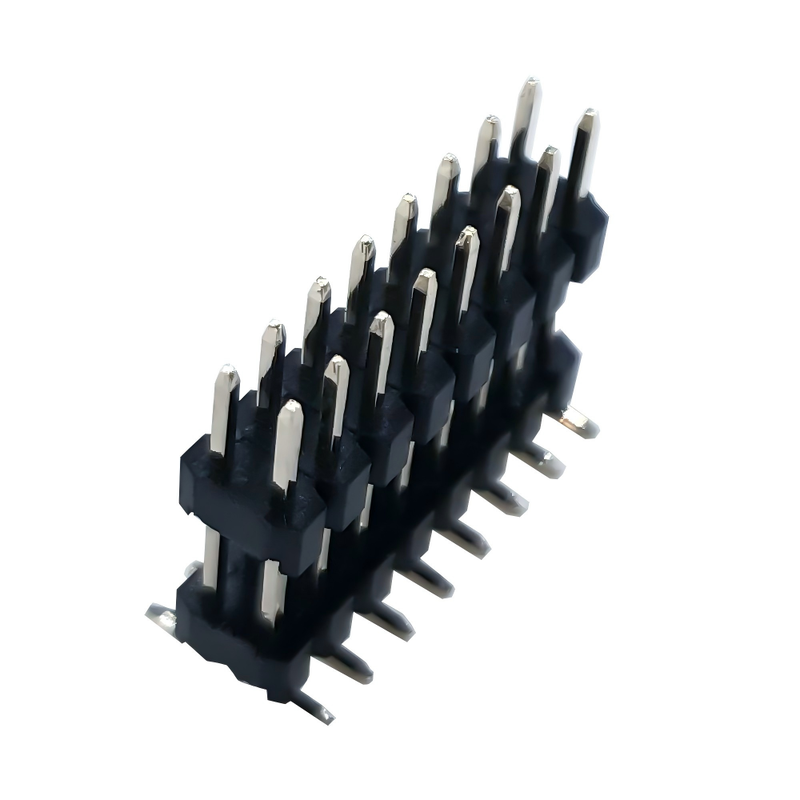

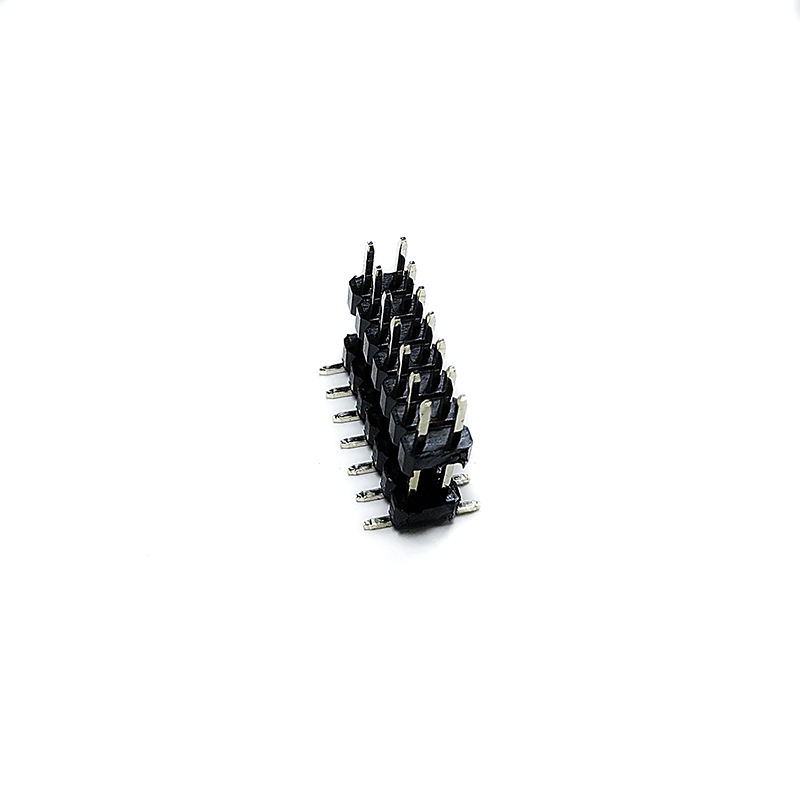

2.54mm 이중 행 직선 수 커넥터 – SMT 타입은 클래식 0.1인치 핀 스트립의 표면 실장 버전입니다: 황동 사각 핀 Ø0.64mm가 검정색 PA6T UL94 V-0 절연체에 압착되어 있으며, 수직 180° 방향에 갈매기 날개 SMD 테일이 있어 PCB 상단에 리플로우됩니다 – 스루홀이나 웨이브 솔더링이 필요 없습니다. 분리 가능한 이중 행 스틱 (개발 보드/GPIO용 기본 2×20 = 40핀; 산업용 컨트롤러용 2×40)으로 제공되며, 2.54mm마다 분리 가능합니다.
절연체: PBT 블랙 UL94 V-0; 260°C 무연 웨이브용 PA6T 옵션; 나일론 6T/GWT 750°C 옵션
핀: 황동 C2680 Ø0.64mm 사각; 500회 이상 결합 주기용 인청동 C5210 옵션 (Amphenol Quickie는 PB 사용)
도금: 5.84mm 결합 영역에 50μ" Ni 위 금 플래시 0.05μm; 3.0mm 테일에 무광 주석 2-3μm; 500개 MOQ에서 선택적 30μ" (0.76μm) 금 옵션
플라스틱 옵션: 단일 플라스틱 2.5mm 높이 / 이중 플라스틱 강화 (굽힘 방지)
IP 카메라 모듈– 센서 보드-메인보드 플렉스 어댑터에 2×20 직선 커넥터, IR-LED 드라이버 서브 보드에 2×5
DVR / NVR 메인보드– GPIO / 알람 입력 / RS485 / 오디오용 2×40 이중 행 백플레인 커넥터
PoE 인젝터 / 스위치– 2×5 전원+데이터 커넥터, 다락방/배선실의 금 플래시 산화 방지
출입 통제 리더기– Wiegand + LED + 부저용 2×5 / 2×10
스마트 도어 스테이션 / 비디오 인터콤– 2×20 메자닌에서 메인 MCU로
교통 / ANPR 카메라– 2×40 산업용 백플레인, 넓은 온도 범위 -40~+105°C
보안 센서 허브– PIR / 연기 / 유리 파손 집계 보드
개수: 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (분리형)
테일: 3.0mm (기본) / 6.0mm (6T) / 총 10.8mm (Connfly 클론) / 8.5 / 11.96mm
플라스틱: 단일 2.5mm / 이중 4.3mm / 8.5mm 높이
절연체: PBT+30%GF 블랙 (기본) / PA6T / 나일론 6T / 색상
도금: 금 플래시 / 30μ" 선택적 / 전체 주석 / 이중
핀: 황동 (기본) / 인청동
방향: 직선/직각
포장: PE 백/튜브/트레이
요구 사항 수집 → 2. 기술 평가 및 견적 → 3. 3D 도면 검토 및 확인 → 4. 금형 / 공구 및 프로토타입 → 5. 샘플 테스트 (접촉 저항, 유지력, 리플로우) 및 승인 → 6. 대량 생산 → 7. 최종 QC 및 배송.
당사의 서비스
샘플 가용성 및 정책
샘플은 고객의 요청에 따라 무료로 제공됩니다. 단, 운송비는 고객이 부담하거나, 일부 기존 고객의 경우 당사에서 운송비를 부담할 수 있습니다. 또는 고객이 운송비를 선불로 지불하면 당사 택배로 샘플을 발송할 수 있습니다.
보증/품질 보증/이용 약관
제품 품질을 보증합니다.
15일 빠른 배송을 보장합니다.
결제 조건은 T/T를 포함하며, L/C, PayPal, Western Union 등 협상 가능합니다.
판매 후 서비스
사무실 및 본사 네트워크를 통해 우수한 서비스를 제공합니다.
전화 또는 이메일로 마케팅 영업 부서에 문의하거나, 편리하다면 저희 사무실을 방문하십시오.
친절한 서비스 외에도 가장 경쟁력 있는 가격과 유연한 일정을 제공합니다.
자주 묻는 질문
Q: MOQ는 무엇인가요?
A: MOQ는 일반적으로 1000개이지만, 테스트를 위해 소량 주문도 받습니다.
Q: 공장을 방문할 수 있나요?
A: 공장 방문을 환영하며, 전문적인 생산 공정을 보여드리겠습니다. 장기적인 협력을 기대합니다.
Q: 샘플 시간은 어떻게 되나요? 배송 시간은 어떻게 되나요?
A: 샘플은 7일, 대량 생산은 15-20일입니다. 수량에 따라 다릅니다.
Q: 상품을 어떻게 검사하나요?
A: 공장 방문, 제3자 검사 또는 사진 검사를 통해 검사할 수 있습니다.
Q: 제 나라로 배송하는 데 얼마가 드나요?
A: 운송료는 운송 회사에서 총 중량과 CBM을 기준으로 제공합니다.
Q: 주문이 발송되었는지 어떻게 알 수 있나요?
A: 상품이 발송되는 즉시 추적 번호(DHL, UPS, FedEx, TNT, EMS 등), 항공 운송장 또는 해상 B/L을 보내드립니다. 배송 상황을 추적하고 알려드립니다. 유용한 판매 후 서비스가 제공됩니다. 판매하는 제품을 지원합니다.
Q: 개인화/맞춤 제작 제품을 만들 수 있나요?
A: 물론입니다. 도면이나 샘플을 보내주시면 됩니다.
