브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
핀헤더
제품 설명
|
파라미터 |
사양 |
|---|---|
|
핀 피치 |
2.54 mm (암 헤더와 호환) |
|
점퍼 스팬 (끝에서 끝까지) |
5.08 mm (2핀) / 7.62 / 10.16 / 12.70 mm (3/4/5핀) |
|
구성 |
싱글 로우 2 / 3 / 4 / 5 핀 (U-타입, 분리 가능한 스틱 옵션) |
|
방향 |
직선 THT, 상단에 U-아치 |
|
핀 모양 |
사각 Ø0.64 mm 황동 C2680 (스탬핑 + 접힌 U) |
|
도금 |
금 플래시 0.05µm (50µ" Ni 위) / 1µ" / 30µ" / 전체 무광 주석 |
|
절연체 |
PBT+30%GF 블랙 UL94 V-0 (기본) / LCP / PA6T |
|
절연체 높이 |
2.5 mm (기본) / 5.0 mm (蜈蚣脚 스타일, JCLINK/JC-Link 사양) |
|
전류 정격 |
핀당 3.0 A (SEKORM DS1021-13) |
|
전압 정격 |
250 V AC (DS1021-13) |
|
접촉 저항 |
≤ 20 mΩ (DS1021-13) / 30 mΩ (RealRun) |
|
절연 저항 |
≥ 1000 MΩ @ 500 V DC |
|
내전압 |
600 V AC/분 (DS1021-13) / 1000 V (Yinghua) |
|
작동 온도. |
-40 °C ~ +105 °C |
|
솔더 공정 |
웨이브 260℃/5s (PBT) / 260℃/10s (LCP) |
|
체결 횟수 |
≥ 100 (금 플래시) / 300 (Renhotec 금 등급) |
|
준수 |
RoHS 2.0, REACH, UL 94 V-0, ISO 9001 |
|
호환 부품 참조. |
SEKORM DS1021-13 (2.54×5.08 U/T); RealRun PH2.542.5-1nU; Elecbee 2.54mm U-타입 2핀; Yinghua Y01275-SU-DIP-2-XP; Connfly U-타입 싱글 로우 |
|
최소 주문 수량 / 납기 |
500 개 / 샘플 5–7일, 대량 생산 2–3주 |
개요

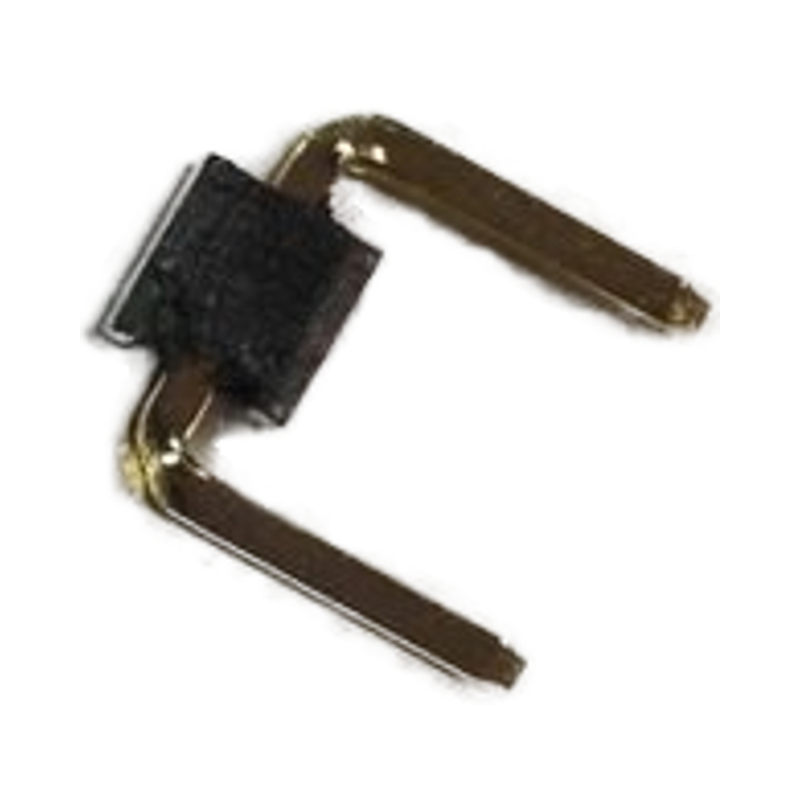

맞춤형 2.54mm U-타입 싱글 로우 수 커넥터 핀 헤더 (5.08mm 점퍼 스팬)는 스탬핑된 황동 스루홀 헤더로, 각 핀이 "U" 아치 형태로 접혀 있습니다. 두 개의 직선 다리는 2.54mm 피치로 PCB에 삽입되고, 아치는 절연체 위로 올라와 2핀 버전의 경우 끝에서 끝까지 5.08mm를 차지합니다. 이는 두 개의 인접한 암 소켓 사이의 거리를 정확히 맞춰 영구적으로 납땜되는 점퍼/구성 션트 역할을 합니다. (검은색 플라스틱 점퍼 캡과 동일한 역할이지만, 보드에 장착되고 진동에 강합니다.)
MCU / MPU 개발 보드 – 부트 모드 2핀 U-점퍼 (STM32 BOOT0/BOOT1), I²C 주소 3핀 스트랩
산업용 컨트롤러 – 구성을 위한 DIP 스위치 대체 (진동 방지), 4핀 SPI CS 선택
전원 공급 장치 PCB – 2핀 12V/5V 레일 스트랩, 3핀 센스 선택
자동차 모듈 (비안전용) – CAN 종단 2핀, 금 플래시 산화 방지
소비자 메인보드 – CMOS 클리어 2핀, BIOS 모드 선택 (Amazon 600개 점퍼 캡 형제 제품이지만, 납땜 버전)
핀 수: 2 / 3 / 4 / 5 (싱글 로우 U-타입)
절연체 높이: 2.5mm (기본) / 5.0mm
핀 길이 (다리): 3.0 / 4.0 / 6.0mm
U-아치 높이: 절연체 위 2.0 / 3.0 / 5.0mm
절연체: PBT+GF V-0 블랙 (기본) / LCP / PA6T / 색상
도금: 금 플래시 / 1µ" / 30µ" / 전체 주석 / 듀플렉스
핀: 황동 (기본) / 인청동
포장: PE 백/튜브/트레이
요구 사항 수집 → 2. 기술 평가 및 견적 → 3. 3D 도면 검토 및 확인 → 4. 금형/공구 및 프로토타입 → 5. 샘플 테스트 (R, 유지력, 리플로우 접촉) 및 승인 → 6. 대량 생산 → 7. 최종 QC 및 배송
당사의 서비스
샘플 가용성 및 정책
샘플은 고객의 요청에 따라 무료로 발송됩니다. 단, 운송료는 고객이 부담해야 합니다. 또는 일부 기존 고객의 경우 당사에서 운송료를 부담할 수 있으며, 고객이 운송료를 선불로 지불하면 당사 택배로 샘플을 발송할 수도 있습니다.
보증/품질 보증/이용 약관
제품 품질을 보증합니다.
15일 빠른 배송을 보장합니다.
결제 조건은 T/T를 포함하지만, L/C, PayPal, Western Union 등 협상 가능합니다.
판매 후 서비스
사무실 및 본사 네트워크를 통해 우수한 서비스를 제공합니다.
마케팅 영업 부서에 전화 또는 이메일로 문의하시거나, 편리하다면 저희 사무실을 방문해 주십시오.
친절한 서비스 외에도 가장 경쟁력 있는 가격과 유연한 일정을 제공합니다.
자주 묻는 질문
Q: 최소 주문 수량은 얼마인가요?
A: 일반적으로 최소 주문 수량은 1000개이지만, 테스트를 위해 소량 주문도 받습니다.
Q: 공장을 방문할 수 있나요?
A: 저희 공장을 방문하신 것을 환영하며, 전문적인 생산 공정을 보여드리겠습니다. 장기적인 협력을 기대합니다.
Q: 샘플 제작 시간은 얼마나 걸리나요? 배송 시간은요?
A: 샘플은 7일, 대량 생산은 15-20일입니다. 수량에 따라 다릅니다.
Q: 상품을 어떻게 검사하나요?
A: 공장 방문, 제3자 검사 또는 사진 검사를 통해 검사할 수 있습니다.
Q: 제 나라로 배송하는 데 얼마가 드나요?
A: 운송료는 운송 회사에서 총 중량과 CBM을 기준으로 제공합니다.
Q: 주문이 발송되었는지 어떻게 알 수 있나요?
A: 상품이 발송되는 즉시 추적 번호(DHL, UPS, FedEx, TNT, EMS 등), 항공 운송장 또는 해상 B/L을 보내드립니다. 배송 상황도 추적하고 알려드립니다. 유용한 판매 후 서비스가 제공됩니다. 판매하는 제품을 지원합니다.
Q: 개인 맞춤형/주문 제작 상품을 만들 수 있나요?
A: 물론입니다. 도면이나 샘플을 보내주세요.
