브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
핀헤더

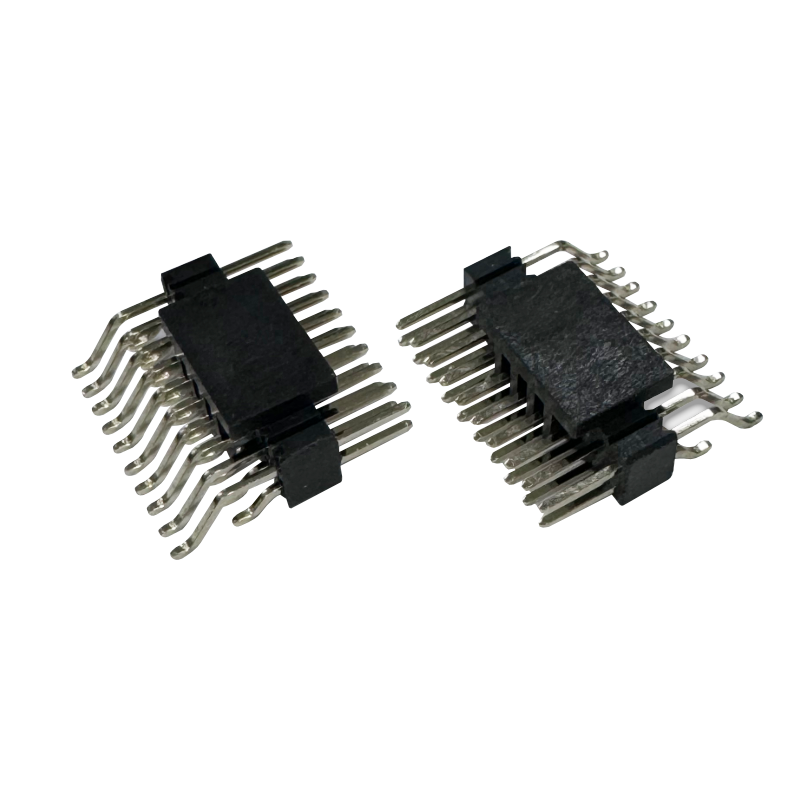

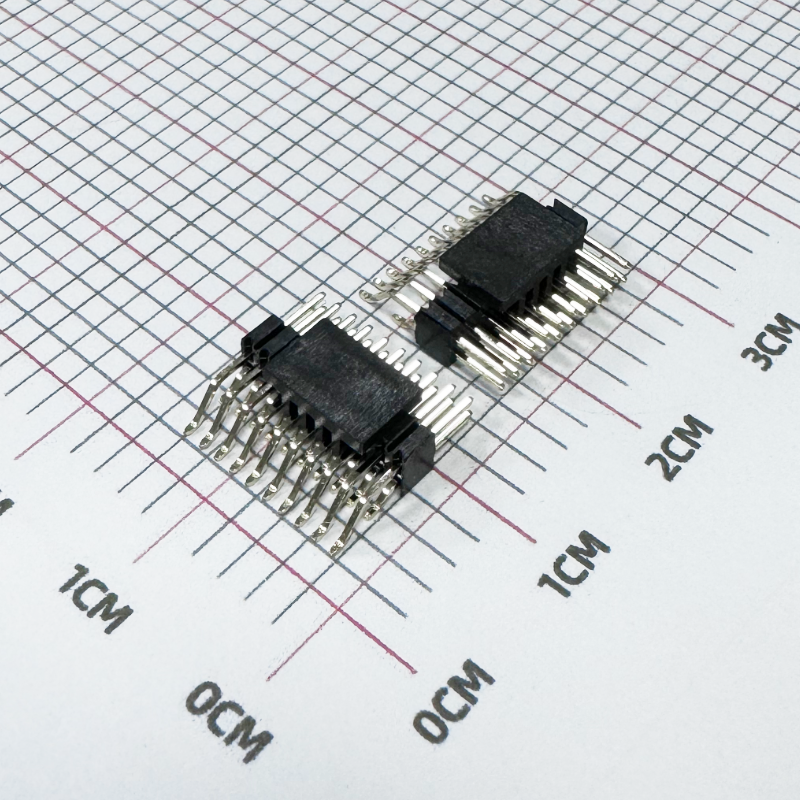

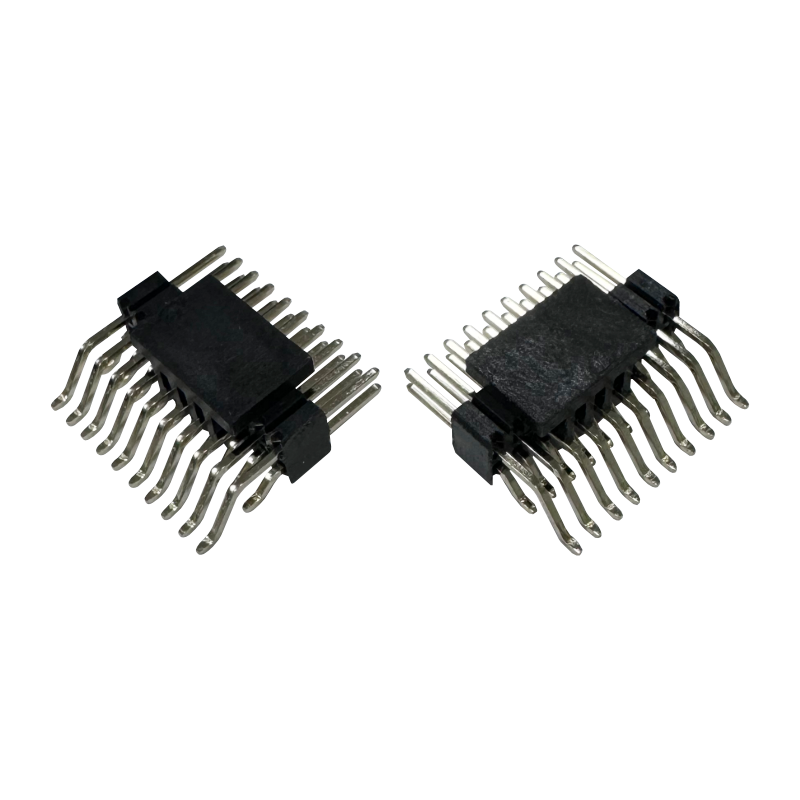

제품 설명
| 사양 | 세부 정보 |
|---|---|
| 제품 유형 | 보드-투-보드 커넥터 / 수 핀 헤더 |
| 참조 부품 번호 | 20021121-00010T4LF |
| 시리즈 | Minitek127® |
| 커넥터 유형 | 언슈라우드 헤더 |
| 접점 유형 | 수 핀 |
| 위치 수 | 10 |
| 행 수 | 2 |
| 피치 | 1.27 mm / 0.050 in |
| 행 간격 | 1.27 mm |
| 장착 유형 | 표면 실장 / SMT |
| 방향 | 수직 / 직선 |
| 종단 | 솔더 |
| 결합 포스트 길이 | 3.05 mm / 0.120 in |
| 접점 재질 | 구리 합금 |
| 결합 접점 도금 | 금, 0.25 μm / 10 μin |
| 솔더 테일 도금 | 무광 주석, 1.27 μm / 50 μin |
| 절연 재질 | 열가소성 수지 |
| 절연 난연성 | UL94 V-0 |
| 전류 정격 | 접점당 1 A |
| 전압 정격 | 125 VAC |
| 초기 접점 저항 | 최대 20 mΩ |
| 테스트 후 접점 저항 | 최대 50 mΩ |
| 절연 저항 | 500 VDC / 2분에서 최소 1,000 MΩ |
| 작동 온도 | -55°C ~ +125°C |
| 내구성 | 100회 결합 주기 |
| 솔더 공정 | 증기 위상 / IR 리플로우 |
| 포장 | 튜브 |
| 규정 준수 | EU RoHS / 중국 RoHS / REACH/SVHC |
| 저할로겐 | 예 |
이 커넥터는 구리 합금 접점을 사용하여 PCB-to-PCB 전기 상호 연결에 필요한 전도성 베이스를 제공합니다. 결합 영역은 0.25 μm 금 도금으로 지정되며, 솔더 테일은 1.27 μm 무광 주석 도금을 사용합니다.
절연 하우징은 UL94 V-0 난연 등급의 열가소성 수지 재질을 사용하여 재료 난연성 요구 사항을 고려해야 하는 PCB 어셈블리에 적합합니다.
1.27mm 피치와 2열, 10위치 구성은 보드 공간이 제한된 애플리케이션을 위한 컴팩트한 PCB-to-PCB 인터페이스를 제공합니다.
이로 인해 이 커넥터는 특히 다음과 같은 용도에 적합합니다:
수직 표면 실장 설계는 자동 SMT 어셈블리 공정과 호환됩니다. 제조업체는 증기 위상 및 IR 리플로우 솔더링을 지원되는 솔더 공정으로 지정합니다.
고용량 PCB 제조의 경우 기존 표면 실장 생산 공정에 통합을 단순화할 수 있습니다.
게시된 사양은 일반적인 신뢰성 주장에만 의존하는 대신 측정 가능한 전기 매개변수를 제공합니다.
주요 값은 다음과 같습니다:
이 수치는 엔지니어에게 커넥터 선택 시 전기적 적합성을 평가하기 위한 구체적인 기준을 제공합니다.
지정된 작동 온도 범위는 -55°C ~ +125°C로, 비교적 넓은 작동 온도 범위를 요구하는 전자 장비에 적합합니다.
특정 최종 제품에 대한 실제 적합성은 전체 시스템 수준의 열 및 환경 요구 사항에 대해 여전히 평가해야 합니다.
1. 요구 사항 수집 → 2. 기술 평가 및 견적 → 3. 3D 도면 검토 및 확인 → 4. 금형/툴링 및 프로토타입 → 5. 샘플 테스트 (접점 R, 고정력, 리플로우) 및 승인 → 6. 대량 생산 → 7. 최종 QC 및 출하.
당사의 서비스
샘플 가용성 및 정책
샘플은 고객의 요청에 따라 무료로 발송되며, 운송료를 지불하는 경우에 한합니다. 또한 일부 기존 고객의 경우 당사에서 운송료를 지불할 수 있으며, 고객이 운송료를 선불로 지불하면 당사 택배로 샘플을 발송할 수도 있습니다.
보증/품질 보증/이용 약관
제품 품질 보증을 제공합니다.
15일 빠른 배송을 보장합니다.
결제 조건은 T/T를 포함하지만, L/C, PayPal, Western Union 등 협상 대상입니다.
판매 후 서비스
사무실 및 본사 네트워크를 통해 우수한 서비스를 제공합니다.
전화 또는 이메일로 마케팅 영업 부서에 문의하거나 편리한 경우 당사 사무실을 방문하십시오.
친절한 서비스 외에도 가장 경쟁력 있는 가격과 유연한 일정을 제공합니다.
자주 묻는 질문
Q: MOQ는 무엇인가요?
A: MOQ는 일반적으로 1000개이지만, 테스트를 위해 소량 주문도 받습니다.
Q: 공장을 방문할 수 있나요?
A: 저희 공장을 방문하시면 전문적인 생산 과정을 보여드릴 것이며, 귀하와 장기적인 협력을 기대합니다.
Q: 샘플 시간은 어떻게 되나요? 배송 시간은 어떻게 되나요?
A: 샘플은 7일, 대량 생산은 15-20일입니다. 수량에 따라 다릅니다.
Q: 상품을 어떻게 검사하나요?
A: 공장 방문, 제3자 검사 또는 사진 검사를 통해 검사할 수 있습니다.
Q: 제 나라로 배송하는 데 얼마의 비용이 드나요?
A: 운송료는 총 중량 및 CBM에 따라 운송 회사에서 제공합니다.
Q: 주문이 발송되었는지 어떻게 알 수 있나요?
A: 상품이 발송되는 즉시 추적 번호(DHL, UPS, FedEx, TNT, EMS 등), 항공 운송장 또는 해상 B/L을 보내드립니다. 또한 배송을 추적하고 알려드립니다. 유용한 판매 후 서비스가 제공됩니다. 귀하가 판매하는 것을 지원합니다.
Q: 개인화/맞춤형 제품을 만들 수 있나요?
A: 물론입니다. 도면이나 샘플을 보내주시면 됩니다.
