새로운 바늘 좌석 연결기 1.27mm 연장 된 이중 행 핀 2 * 25P 모든 구리 환경 보호 금판 제조업체

제품 설명

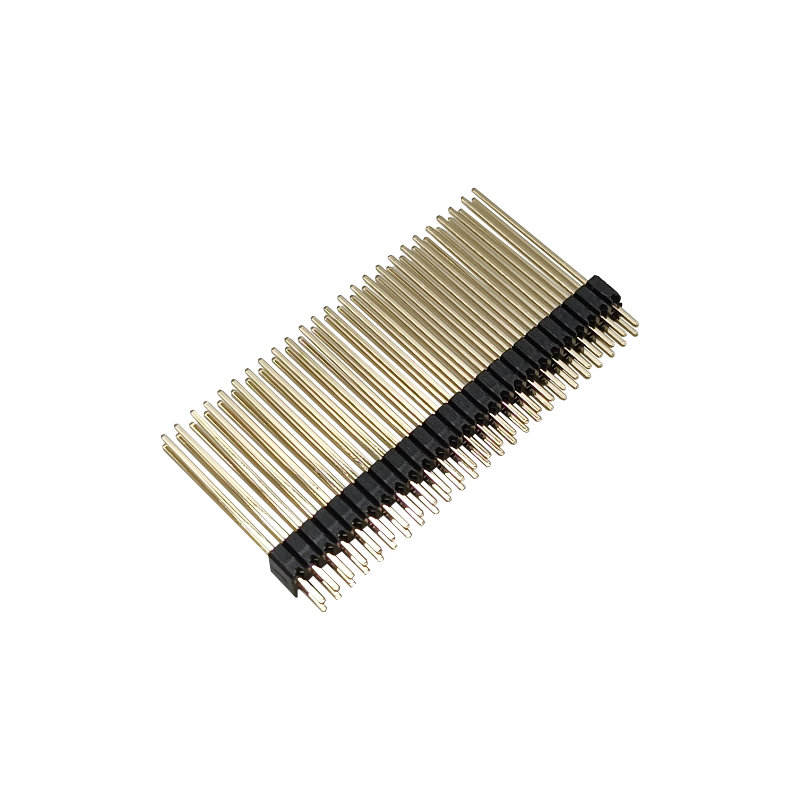

이건1.27mm 피치 2×25P 확장 핀 헤더 커넥터이것은 표준 2.54mm 헤더가 너무 많은 보드 공간을 차지할 수있는 PCB-to-PCB 및 보드-to-모듈 상호 연결을 위해 설계된 컴팩트 남성 핀 헤더입니다.

가공자1.27mm 진사, 50 개의 접촉기 두 줄에, 확장된 핀 구성, 구리 기반 접촉기 및 금으로 칠한 접촉 표면, 그것은 제한된 PCB 영역 내에서 높은 접촉 수를 요구하는 컴팩트 전자 집합에 적합합니다.

재료 및 건축

구리 합금 접촉

커넥터는 구리 합금 접촉을 사용하여 PCB-PCB 전기적 상호 연결에 필요한 전도기 기반을 제공합니다. 짝짓기 영역은 0.25 μm 금판으로 지정됩니다.용접기 꼬리는 1를 사용 하는 동안.27μm 매트 틴 플래팅

열탄화 절연기

격리 하우스는 UL94 V-0 염화성 등급의 열탄화 물질을 사용하므로 재료 염화성 요구 사항을 고려해야하는 PCB 조립체에 적합합니다..

공학 의 장점

1콤팩트한 보드-투-보드 상호 연결

1.27mm 피치와 2 행, 10 포지션 구성은 보드 공간이 제한된 애플리케이션에 대한 컴팩트 PCB-to-PCB 인터페이스를 제공합니다.

이것은 커넥터를 특히 다음과 같은 경우에 적합하게 만듭니다.

• 콤팩트 제어판
• 임베디드 전자 모듈
• 산업용 제어 PCB
• 통신 장비
• 컴퓨터 모듈
• 소비자 전자제품

2. SMT 호환 PCB 조립

수직 표면 장착 설계는 자동 SMT 조립 프로세스와 호환됩니다. 제조업체는 지원 된 용접 프로세스로 증기 단계 및 IR 재공류 용접을 지정합니다.

대용량 PCB 제조의 경우, 이것은 기존 표면 장착 생산 과정에 대한 통합을 단순화 할 수 있습니다.

3정의된 전기 성능

공개된 사양은 신뢰성에 대한 일반적인 주장에만 의존하는 대신 측정 가능한 전기 매개 변수를 제공합니다.

주요 가치는 다음과 같습니다.

• 1A 각 접촉 전류
• 125VAC 등급 전압
• 20mΩ 최대 초기 접촉 저항
• 시험 후 50mΩ 최대 접촉 저항
• 1,000MΩ 최소 단열 저항

이 수치들은 공학자들이 커넥터 선택 과정에서 전기적 적합성을 평가할 수 있는 구체적인 기준을 제공합니다.

4넓은 작동 온도 범위

지정된 작동 온도 범위는 -55°C ~ +125°C로, 이 커넥터는 비교적 넓은 작동 온도 범위가 필요한 전자 장비에 적합합니다.

특정 최종 제품에 대한 실제 적합성은 여전히 전체 시스템 수준의 열 및 환경 요구 사항에 따라 평가되어야합니다.

단계 사용자 지정 프로세스

1요구 사항 수집 → 2. 기술 평가 및 인용 → 3. 3D 도면 검토 및 확인 → 4. 폼 / 도구 및 프로토타입 → 5. 샘플 테스트 (접촉 R, 유지, 재흐름) 및 승인 → 6.대량 생산 → 7최종 QC와 배송

우리 서비스

샘플 사용 가능성 및 정책

표본은 그들의 요청에 따라 무료로 우리의 고객에게 보내질 것입니다, 그들이 화물 비용을 지불 할 준비가 될 때까지, 또는 우리는 또한 우리 쪽에서 일부 오래된 고객을위한 화물을 지불 할 수 있습니다,또는 고객은 화물을 미리 지불 할 수 있습니다.그리고 우리는 또한 우리의 택배와 샘플을 보낼 수 있습니다.

보증/보증/약관

우리는 제품의 품질을 보장합니다.
15일 빠른 배송이 보장됩니다.
결제 조건에는 T/T가 포함되지만 L/C, PayPal, Western Union 등 협상이 가능합니다.

판매 후 서비스

우수한 서비스는 사무실과 본사를 통해 제공됩니다.
전화 또는 전자 메일 로 마케팅 판매 부서에 문의 하거나 편리 한 경우, 우리의 사무실을 방문 하십시오.
친절한 서비스 외에도 가장 경쟁력 있는 가격과 유연한 일정을 제공합니다.

FAQ

Q: MOQ는 얼마인가요?

A: 우리의 MOQ는 일반적으로 1000 pcs에 온다, 하지만 우리는 테스트를 위해 작은 주문 양을 받아 들인다.

Q: 공장을 방문할 수 있나요?

A: 우리의 공장을 방문하는 것을 환영합니다, 우리는 당신에게 우리의 전문 생산 과정을 보여줄 것입니다, 우리는 당신과 장기적인 협력을 가질 수 있기를 바랍니다.

질문: 샘플 시기는 얼마인가요? 배달 시기는 얼마인가요?

A:7 일 샘플, 그리고 15-20 일 대량 생산. 그것은 양에 달려 있습니다.

질문: 상품을 어떻게 검사하나요?

A: 공장을 방문하여 검사하거나 세 번째에게 검사하도록 요청하거나 사진 검사로 검사 할 수 있습니다.

Q: 내 나라로 배송하는 데 얼마나 들까요?

A: 화물 운송 회사는 귀하의 총 무게와 CBM에 따라 화물을 제공합니다.

질문: 주문을 배송하는지 어떻게 알 수 있나요?

A: 추적 번호 ((DHL, UPS, FedEx, TNT, EMS, 등), 항공 화물, 또는 B / L 바다에 의해 귀하의 상품이 출하 즉시 당신에게 보내질 것입니다. 우리는 또한 배달을 추적하고 정보를 유지합니다.도움이 되는 후속 서비스 제공우리는 당신이 판매하는 것을 지원합니다.

Q: 개인화 / 맞춤형 제품을 만들 수 있습니까?

 A: 물론, 그냥 당신의 그림이나 샘플을 보내주세요.
