원래 장소:
광동, 중국
브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
BTB 커넥터

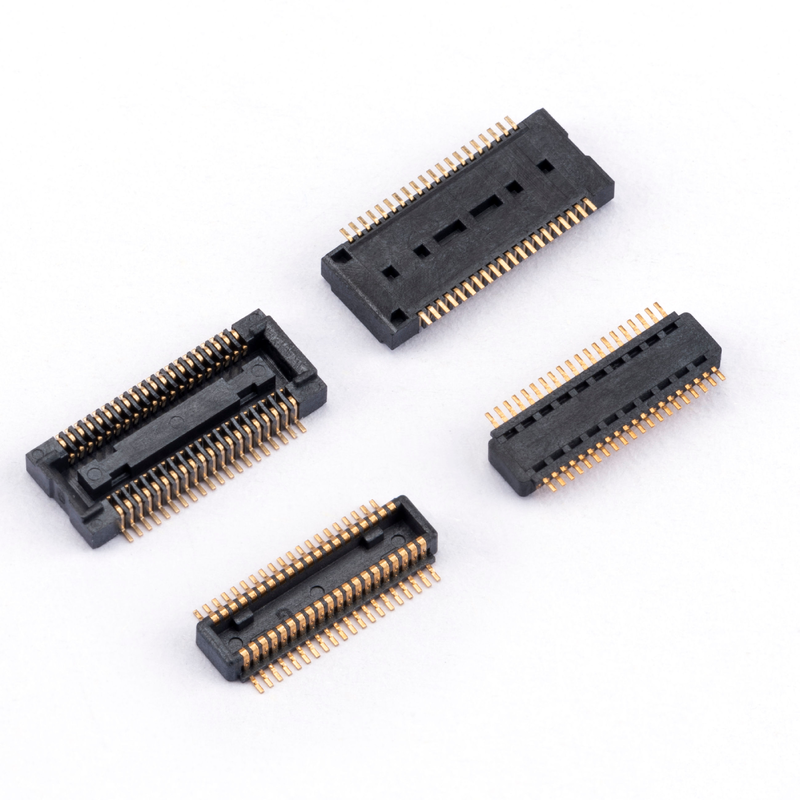

0.4mm 쌍줄 수직 SMT 방수 남성-여성 PCB 보드-보드 커넥터 금으로 칠
제품 설명
| 항목 | 사양 |
|---|---|
| 제품 종류 | 보드 투 보드 커넥터 / BTB 커넥터 |
| 커넥터 스타일 | 남성과 여성 |
| 피치 | 00.4mm |
| 행 수 | 두 줄 |
| 장착형 | SMT (수면 장착 기술) |
| 장착 방향 | 수직 / 180° |
| 접촉물질 | 구리 합금 / 광소 청동 |
| 접착장 | 금으로 칠한 |
| 단열물질 | LCP (액체 결정 폴리머) |
| 단열기 색상 | 검은색 |
| 커넥터 높이 | 응용 프로그램 요구 사항에 따라 사용자 정의 |
| 연락처 위치 | 여러 핀 수 사용 가능 |
| 작동 온도 | 전형적인 -40°C ~ +85°C (모델에 따라) |
| 가등전압 | 최대 30V~60V (모델에 따라) |
| 가속 전류 | 최대 0.3A/접촉 (유례적인 얇은 피치 디자인) |
| 접촉 저항 | 약 ≤90mΩ (모델에 따라) |
| 단열 저항 | ≥50MΩ |
| 전압을 견딜 수 있는 장치 | 100~150V AC 범위 (모델에 따라) |
| 내구성 | 30~50 번 짝짓기 사이클 (모델에 따라) |
| 포장 | SMT 조립용 테이프 & 스릴 |
보드 투 보드 커넥터는 모든 커넥터 제품 중 가장 강력한 커넥터 제품입니다. 주로 전력 시스템, 통신 네트워크, 금융 제조, 엘리베이터,산업 자동화, 의료 장비, 사무실 장비, 가전제품 등 군사 제조 및 기타 산업. 현재 보드-투-보드 커넥터의 주요 거리는 0.4mm 0.5mm, 0.8mm, 1.00m, 1.27mm 등등.
특징
수직 SMT 보드-투-보드 디자인은 두 개의 PCB를 쌓아 놓은 구성으로 연결할 수 있으며 PCB 공간이 제한된 제품에 적합합니다.
전형적인 응용 프로그램:
커넥터는 여러 가지 짝짓기 높이를 지원합니다.
40.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm
이것은 엔지니어가 장막 구조와 내부 구성 요소 레이아웃 요구 사항에 따라 적절한 PCB 간격을 선택할 수 있습니다.
SMT 터미널 디자인은 자동화된 표면 장착 프로세스를 지원하여 PCB 조립을 단순화하고 생산 효율성을 향상시키는 데 도움이됩니다.
일반적인 SMT BTB 커넥터는 자동 배치 장비에 테이프와 릴 포장 옵션을 사용합니다.
다음과 같은 경우를 위해 권장됩니다.
장점:
다음과 같은 경우를 위해 권장됩니다.
장점:
다음과 같은 경우를 위해 권장됩니다.
장점:
신청서
잠재적인 응용 분야는 다음과 같습니다.
장점
0.5mm 피치 구조는 기존의 더 큰 피치 커넥터에 비해 제한된 PCB 영역에 더 많은 신호 접촉을 통합 할 수 있습니다.
따라서 다음과 같은 용도로 적합합니다.
얇은 피치 BTB 커넥터는 일반적으로 PCB 크기가 작고 구성 요소 밀도가 높아야하는 응용 프로그램에 선택됩니다.
남성/여성 짝짓기 디자인은 모듈형 전자 아키텍처를 지원하는 두 PCB 사이의 직접 연결을 가능하게합니다.
전형적인 설계 혜택은 다음과 같습니다.
SMT 종료 구조는 자동 배치 및 재흐름 용접 프로세스를 포함하여 현대 PCB 조립 라인과의 호환성을 허용합니다.
이것은 제조업체가 최적화 할 수 있도록 도와줍니다.
FAQ
Q: 카탈로그가 있나요? 모든 제품을 확인하기 위해 카탈로그를 보내 주시겠습니까?
