Name: MX 1.5mm 피치 수직 SMT 헤더
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: 웨이퍼 하우징 터미널
Price: 4.01 USD
Availability: InStock

집 > 제품 > 웨이퍼 박스 커넥터 >

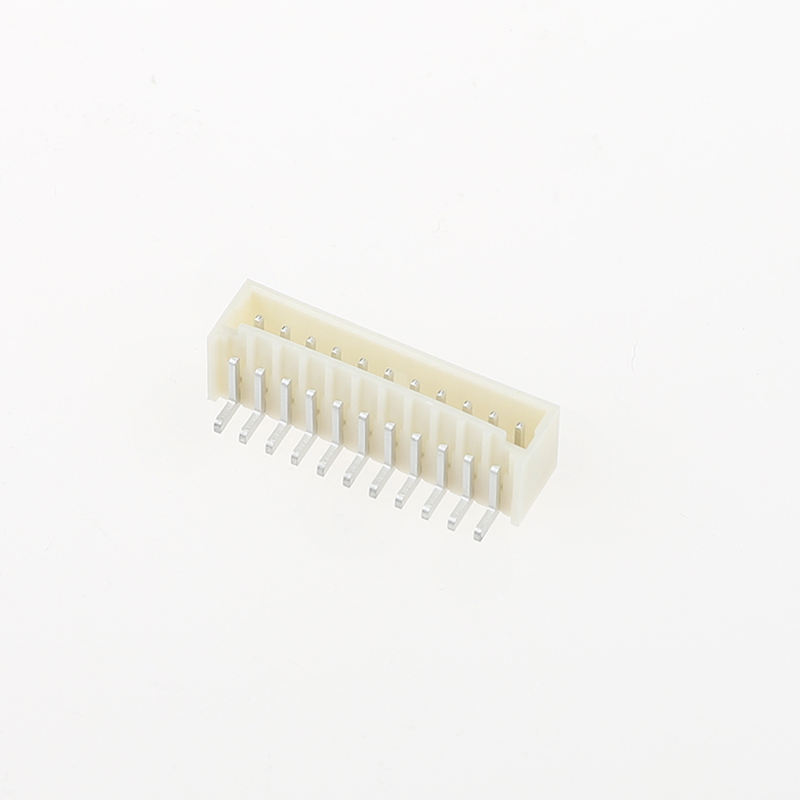

MX 1.5mm 피치 수직 SMT 헤더

1.5mm 피치 SMT 헤더

수직 웨이퍼 박스 커넥터

수직 방향 SMT 헤더

원래 장소:

중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

웨이퍼 하우징 터미널

저희와 연락

인용 을 요청 하십시오

제품 세부정보

내구성:

높은

연결 유형:

스냅온

종료 스타일:

솔더

연락하다:

50U 이상 금도금 황동

온도 범위:

-40 ~ 85도 섭씨

도금:

틴 플래팅

강조하다:

1.5mm 피치 SMT 헤더

수직 웨이퍼 박스 커넥터

수직 방향 SMT 헤더

결제 및 배송 조건

최소 주문 수량

1000개

가격

Negotiable Price

포장 세부 사항

내부 패키지:릴에서; 외부 패키지: 카톤 릴

배달 시간

5~7일

지불 조건

신용장, T/T, 페이얄

공급 능력

3KK 개

Molex 43045 Micro-Fit 3.0mm R/A 암수 핀 헤더 직각 MX3.0 PCB 커넥터

가장 좋은 가격 을 구하라

모렉스 43025 마이크로 피트 3.0MM R/A SMT 여성 웨이퍼 커넥터 (MX3.0 시리즈)

가장 좋은 가격 을 구하라

와이어-투-보드 JST 호환 1.25mm / XH 2.54mm / PH 2.0 크림프 수직 및 직각 수 커넥터 하우징 | 2510 PCB 커넥터

가장 좋은 가격 을 구하라

MX 1.5mm 피치 수직 SMT 헤더

가장 좋은 가격 을 구하라

저희와 연락

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

MX 1.5mm 피치 수직 SMT 헤더 (자동차 드론 커넥터용), Molex 87437 대체, PCB 2P ~ 15P 핀 옵션

제품 하이라이트

Molex 87437 Pico-SPOX 시리즈의 드롭인 대체품, 핀 대 핀 호환
1.5mm 피치 수직 단일 행 SMT 헤더, 2P ~ 15P 포지션
자동차 등급 구조, 드론 및 소형 제어 PCB용으로 검증됨
고용량 SMT 자동 조립을 위한 테이프 앤 릴 포장
주석 도금 표준; 고진동/장수명 장치용 금 도금 옵션
RoHS 준수, J-STD-020 프로파일에 따른 리플로우 솔더링 호환

기술 사양

일반 기계적 매개변수

항목	사양
피치	1.5mm (0.059인치)
구성	단일 행, 수직 SMT 숄더 헤더
포지션 수	2P ~ 15P
마운트 타입	표면 실장 SMT (PCB 수직)
결합 사이클	최소 10 사이클 Molex
접점 유지력	> 9.8 N (주석 도금)
포장	테이프 앤 릴 (표준)

재료 및 전기적 특성

항목	사양
하우징 재질	고온 PA / PA6T, UL94 V-0 난연 등급
접점 재질	구리 합금 황동
접점 도금	주석 도금 (표준); 금 도금 (옵션)
핀당 정격 전류	접점당 최대 2.5A
정격 전압	250V AC RMS / DC
최대 접점 저항	≤20mΩ
최소 절연 저항	≥1000MΩ
내전압	500V AC

환경 및 솔더링 가이드

항목	사양
작동 온도 범위	-55°C ~ +105°CTTI Europe
리플로우 솔더링 프로파일	J-STD-020 준수; 최대 온도 260°C, 5-10초 지속
인증	RoHS, 무연
적용 참고 사항	장시간 국부 과열 방지; 균형 잡힌 PCB 패드 레이아웃으로 툼스토닝 방지

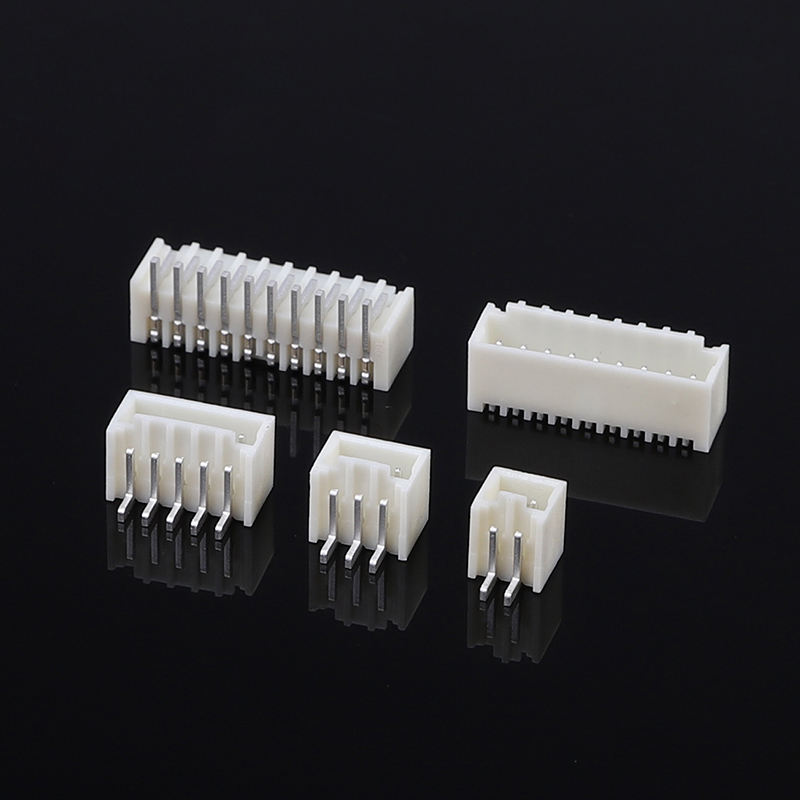

MX 1.5mm 피치 수직 SMT 헤더

제품 특징

Molex 87437과 핀 대 핀 기계적 및 풋프린트 호환, PCB 재설계 없이 BOM 교체 용이
수직 단일 행 숄더 하우징은 조립 중 잘못 끼움 및 핀 구부러짐 방지
고온 하우징 재질, 무연 리플로우 솔더링 시 안정적, 변형 및 기포 방지
정밀 도금된 황동 합금 접점; 안정적인 신호 전송을 위한 낮은 접점 저항
견고한 접점 유지력, 차량 및 드론 작동 조건에 대한 진동 및 기계적 충격에 강함
다중 회로 옵션: 2,3,4,5,6,7,8,9,10,12,15 포지션
SMT 픽앤플레이스를 위한 표준 테이프 앤 릴 포장; 특수 프로젝트를 위한 맞춤형 포장 가능
가혹한 환경, 고주기 결합 애플리케이션을 위한 옵션 금 도금

제품 장점

드롭인 대체품: Molex 87437의 직접 대체품, PCB 레이아웃 수정 불필요, 프로젝트 재설계 주기 단축
자동차 등급의 견고함: 드론 및 차량 제어 모듈에 최적화된 안티-진동 성능, 충격 조건에서 소비자 등급 SMT 헤더보다 우수
조립 용이성: 숄더 쉘이 취급 및 결합 중 핀 손상 방지; 안정적인 리플로우 성능, 낮은 SMT 불량률 (툼스토닝/변형 감소)
유연한 도금 옵션: 비용 민감 대량 생산을 위한 주석; 고신뢰성 가혹 환경 프로젝트를 위한 금 도금 옵션
짧은 리드 타임: 2-15P 표준 부품에 대한 광범위한 재고; 빠른 맞춤형 수정 지원
비용 효율적인 대안: BOM 비용 최적화를 위해 동일한 전기-기계적 성능을 유지하며 오리지널 브랜드 부품 대비 경쟁력 있는 가격

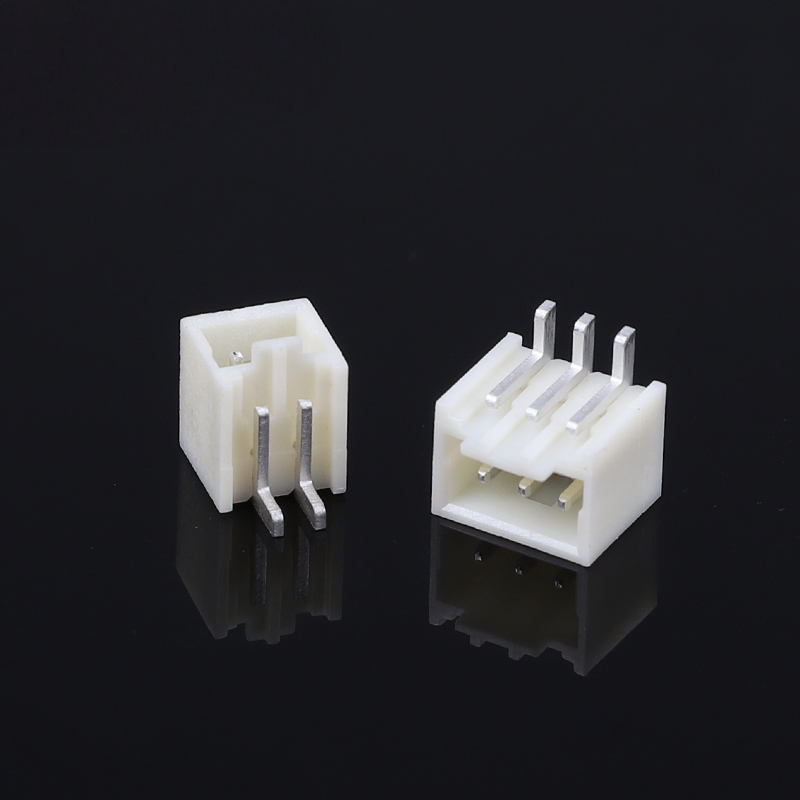

MX 1.5mm 피치 수직 SMT 헤더

적용 분야

자동차 전자 제품: 온보드 제어 장치, 바디 모듈, 센서 신호 인터페이스
UAV / 드론: 비행 제어 PCB, 전력-신호 상호 연결, 페이로드 모듈
소형 산업용 컨트롤러 및 센서 모듈
스마트 장비, IoT 임베디드 장치
의료용 소형 신호 보드 (안전 중요하지 않은)

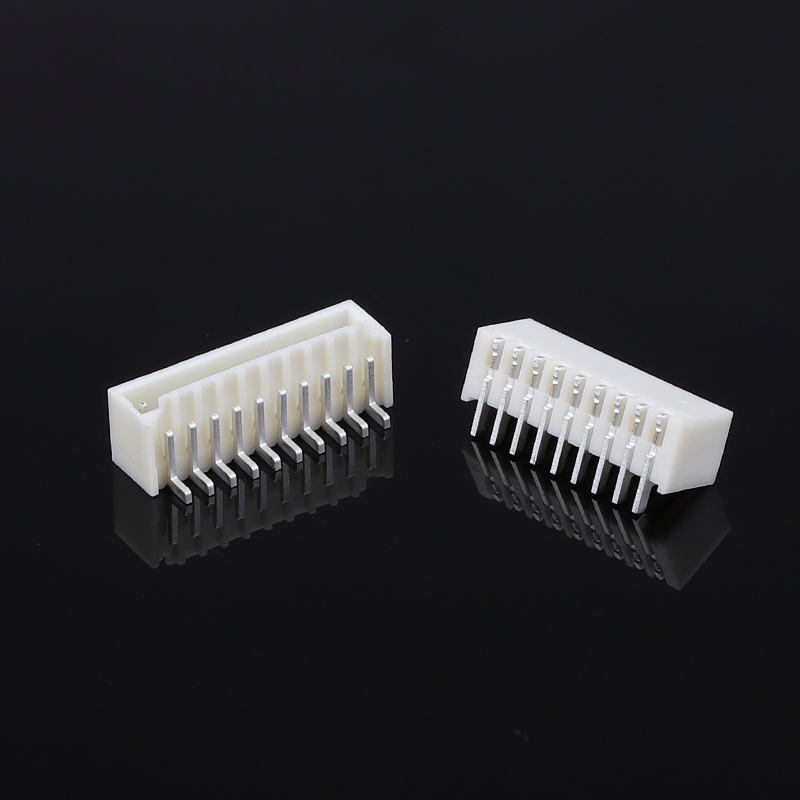

MX 1.5mm 피치 수직 SMT 헤더

고객 선택 가이드

필요한 핀 수 확인: 2-15P 사용 가능; 견적 요청 시 정확한 포지션 번호 지정
도금 선택: 일반 실내/정상 진동에는 주석 도금; 고충격, 습한 환경 또는 빈번한 결합 사이클에는 금 도금 선택
PCB 풋프린트: Molex 87437 시리즈와 호환되는 풋프린트 사용하여 직접 드롭인 교체
조립 시 주의 사항: J-STD-020 리플로우 곡선 준수; 장시간 과열 시 하우징 변형 발생
샘플 요청: 대량 주문 전 성능 검증을 위한 샘플 제공
맞춤형 지원: 대량 프로젝트의 경우 특수 하우징 색상, 특수 테이프 앤 릴 사양 협의 가능

FAQ

1. Q: 카탈로그가 있습니까? 모든 제품을 확인할 수 있도록 카탈로그를 보내주시겠습니까?

A: 네, 온라인으로 문의하시거나 이메일을 보내 카탈로그를 받으실 수 있습니다.

2. Q: 카탈로그에서 제품을 찾을 수 없습니다. 이 제품을 만들어 주실 수 있습니까?A: 저희 카탈로그에는 대부분의 제품이 나와 있지만 전부가 아닙니다. 필요한 제품과 수량을 알려주시면 됩니다. 저희가 가지고 있지 않더라도 새로운 금형을 설계하고 제작하여 생산할 수 있습니다. 참고로 일반 금형 제작에는 약 35-45일이 소요됩니다.

3. Q: 샘플을 제공할 수 있습니까? 이 샘플은 무료입니까?

A: 네, 테스트를 위해 5-10개의 커넥터 무료 샘플을 제공합니다. 하지만 배송비는 고객 부담입니다.

4. Q: 배송 시간은 어떻게 됩니까?

A: 재고 상품은 1일 이내 배송; 맞춤 제작 상품은 5-7일 이내 배송

5. Q: 주문을 어떻게 배송합니까?

A: 소형 패키지는 DHL, FedEx, UPS, TNT, EMS와 같은 특송으로 발송합니다. 방문 서비스입니다. 대형 패키지는 항공 또는 해상으로 발송할 수 있습니다. 표준 수출용 상자를 사용합니다. 배송 중 발생한 제품 손상에 대해서는 당사가 책임집니다.

6. Q: 어떤 종류의 결제를 받으십니까? RMB로 지불할 수 있습니까?

A: T/T (전신환), 웨스턴 유니온, 페이팔을 받습니다. 송장 금액과 동일한 금액을 받을 수 있는지 확인하십시오. RMB로 지불하셔도 됩니다. 문제 없습니다.

7. Q: 귀사의 품질 관리는 어떻습니까?

A: ISO9001을 엄격히 준수하며, IQC, OQC, IPQC, QA가 품질 부서의 10%를 차지합니다. 모든 제품은 CCD로 테스트됩니다.

8. Q: 모든 제품의 가격 목록이 필요합니다. 가격 목록이 있습니까?

A: 모든 제품의 가격 목록은 없습니다. 품목이 너무 많아 모든 가격을 목록으로 만드는 것은 불가능하며, 재료비와 수량 때문에 가격이 항상 변동합니다. 필요한 모든 품목 목록을 제공해 주시면, 저희가 하나씩 신중하게 확인하고 사양 및 가격 목록을 제공해 드리겠습니다.

9. Q: 맞춤형 제품 및 맞춤형 포장이 가능합니까?

A: 네. 이전에 고객을 위해 많은 맞춤형 제품 (주로 와이어 하네스)을 제작했습니다. 맞춤형 포장에 관해서는 로고나 기타 정보를 패키지에 넣는 데 문제가 없습니다. 다만 추가 비용이 발생한다는 점을 유의해야 합니다.

10. Q: 어떤 인증을 가지고 있습니까?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 등
