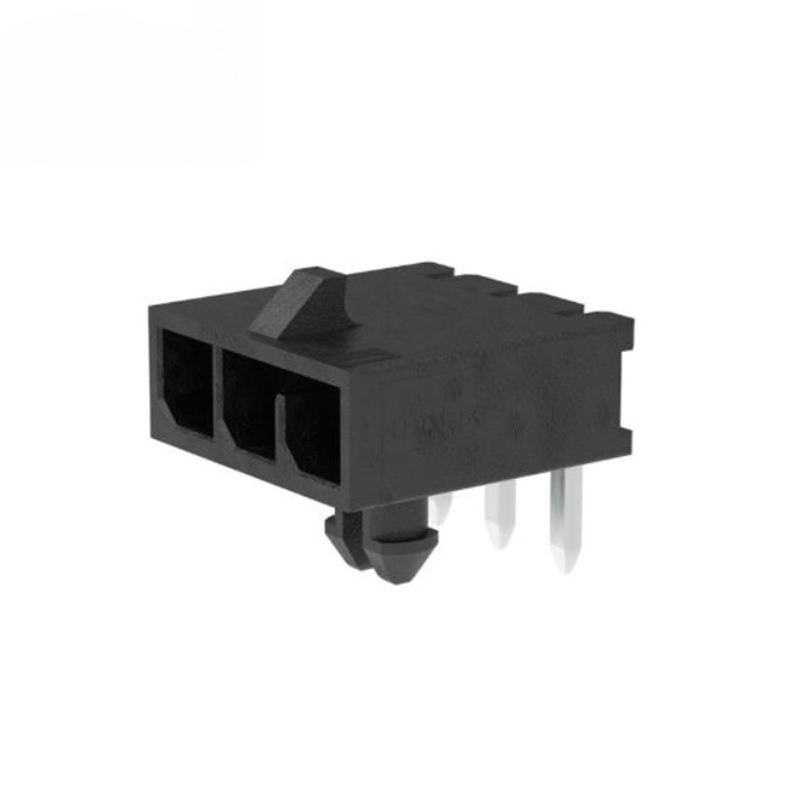

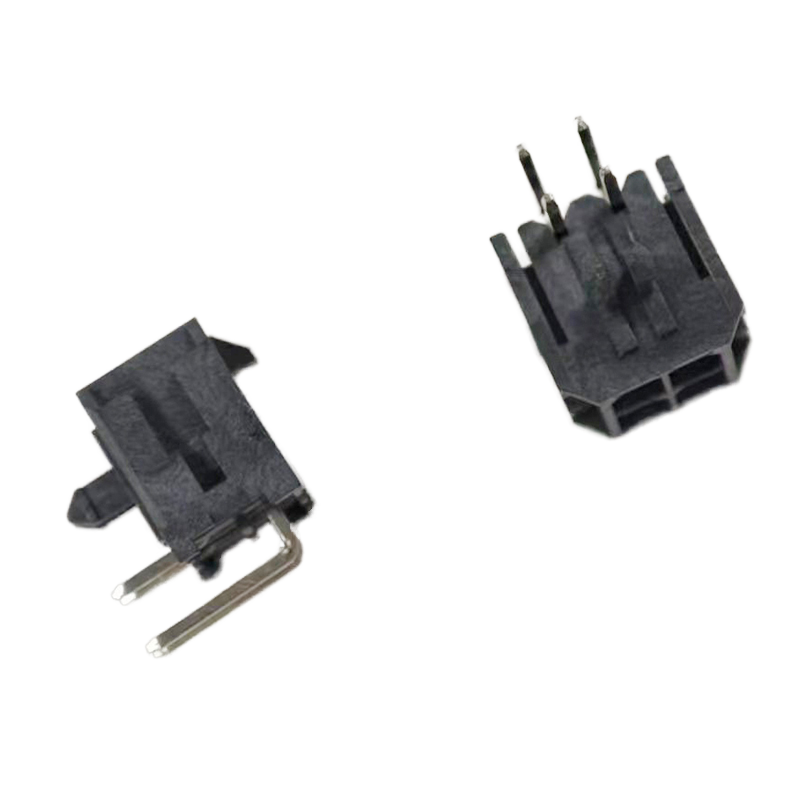

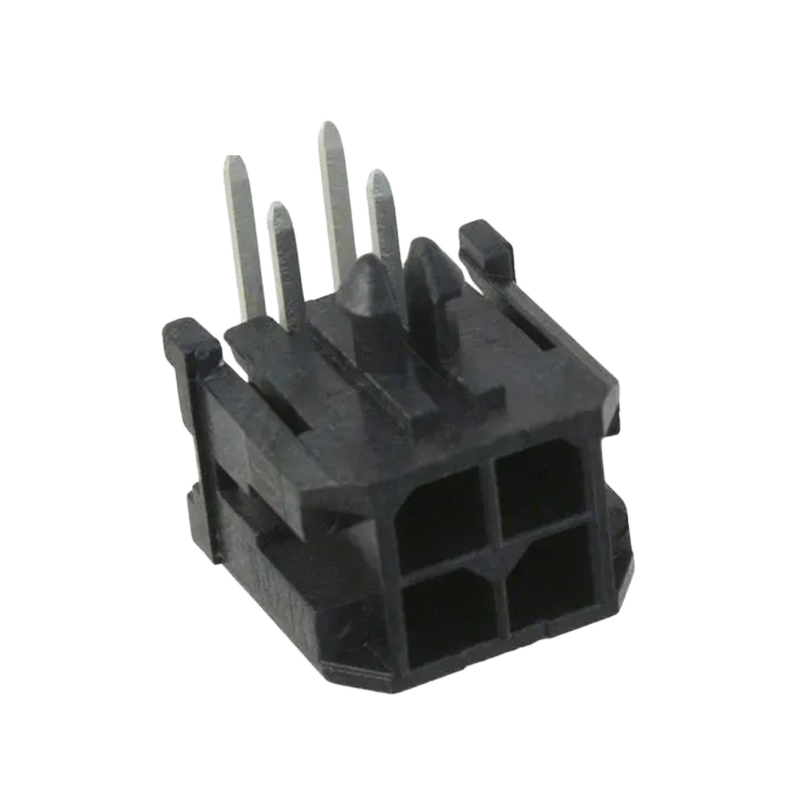

Molex 43045 Micro‑Fit 3.0mm R/A 수 커넥터 핀 헤더 2X2 / 6P / 8P / 12P 듀얼‑로우 직사각형 MX3.0 PCB 커넥터

제품 하이라이트

• 3.0mm 피치, 듀얼‑로우 직각 스루‑홀 수 헤더, Molex 43045 Micro‑Fit 3.0 시리즈와 호환
• 사용 가능: 6‑핀 / 8‑핀 / 12‑핀, 와이어‑투‑보드 전력 및 신호 하이브리드 연결
• 고온 LCP 하우징 UL94‑V0, 글로우‑와이어 규격, 저‑할로겐 옵션 제공
• 황동 합금 수 핀, 무광 주석 / 선택 금 도금 옵션으로 다양한 작업 조건에 적합
• 내장된 극성 키 + PCB 잠금 페그, 진동 시 오삽입 방지 및 낙하 방지

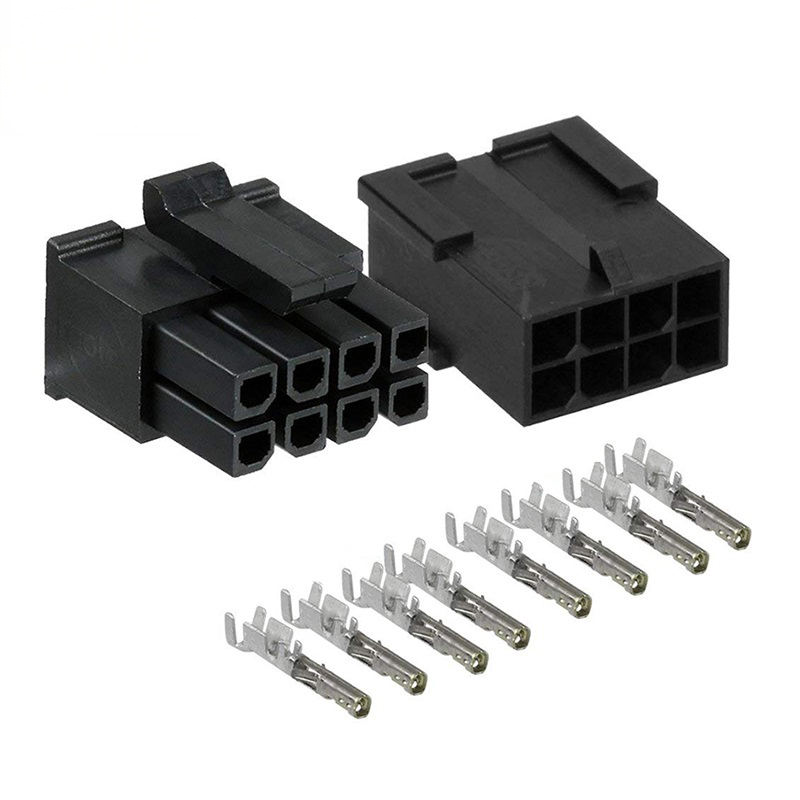

• 공간 제약적인 PCB 레이아웃에 완벽하며, 43025 시리즈 암 리셉터클 하우징과 결합

기술 사양

일반 기계적 매개변수

재료 및 전기적 특성

환경 및 납땜 가이드

제품 특징

1. 듀얼‑로우 3.0mm 피치, 직각 스루‑홀 납땜 종단, 수평 케이블 배출
2. 통합 극성 키: 역방향 결합 방지, PCB 및 하네스 손상 방지
3. 스냅‑인 플라스틱 잠금 페그: 헤더를 PCB에 단단히 고정, 진동 충격 저항
4. 고성능 LCP 플라스틱 하우징, IR 리플로우 납땜 고온 피크 내성
5. 다중 도금 선택: 비용에 민감한 프로젝트를 위한 무광 주석; 고‑주기 / 부식성 환경을 위한 선택 금
6. 완전 차폐 핀 설계, 이물질로 인한 우발적 단락 방지
7. 표준 결합 파트너: 43025 암 리셉터클 시리즈, 완전한 Micro‑Fit 3.0 상호 연결 생태계

고객 선택 가이드

1. 핀 수 선택: 회로 수 확인; 회로도에 따라 6P / 8P / 12P 선택. 가능한 경우 향후 업그레이드를 위해 예비 회로 위치를 남겨 둡니다.
2. 도금 선택:
   • 무광 주석: 실내 일반 환경, 낮은 결합 주기 (<30회), 비용 우선
   • 선택 금 도금: 고진동, 습한 환경, 반복적인 결합 주기, 긴 수명 산업 장비
3. PCB 레이아웃 참고: 직각 스루‑홀 헤더이므로 PCB 풋프린트에 잠금‑페그 구멍을 예약하십시오. 납땜 단락을 피하기 위해 데이터시트 핀 레이아웃을 엄격히 따르십시오.
4. 결합 확인: Micro‑Fit3.0 43025‑시리즈 암 하우징과 반드시 페어링해야 하며, 다른 3.0‑피치 비‑Micro‑Fit 시리즈와 혼합하지 마십시오.
5. 전류 감소: 고온 환경에서는 전류를 감소시키십시오. 85 ℃ 이상에서 8.5A 정격으로 연속 작동하지 마십시오.
6. 조립 주의 사항: 결합 후 과도한 측면 힘을 가하지 마십시오. 잠금 페그는 PCB 위치 구멍에 완전히 삽입되어야 합니다.
