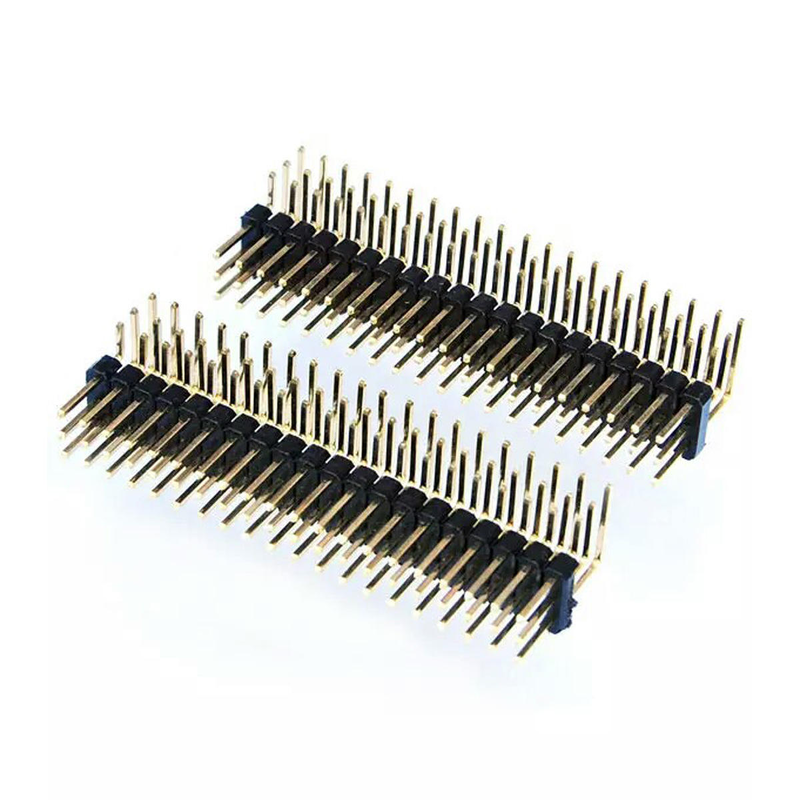

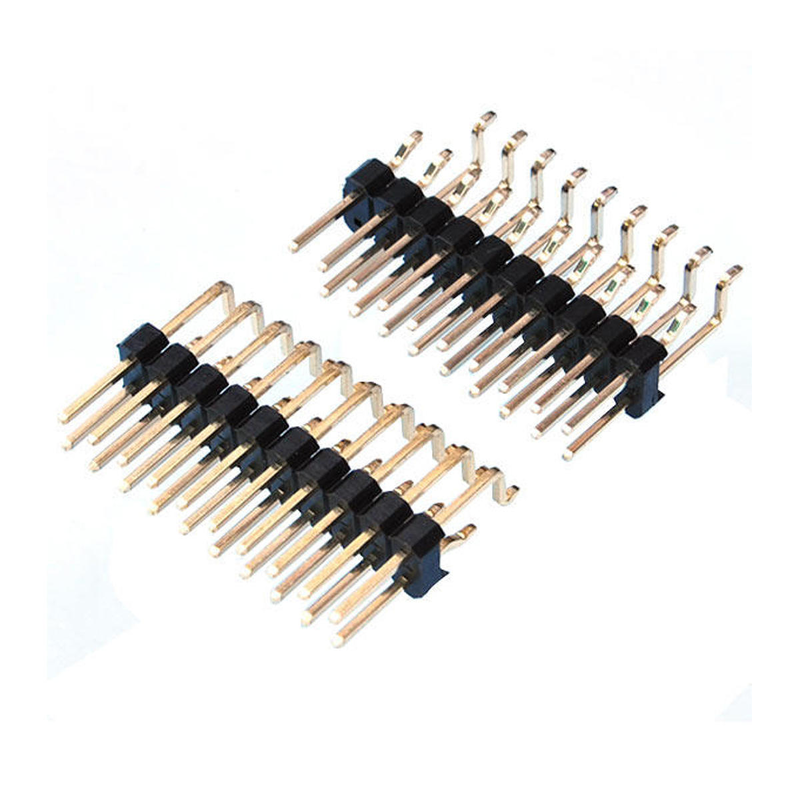

PCB 핀 헤더 1.0mm 듀얼 로우 벤딩 핀 SMT 180도 90도 PBT 재질 인청동 접점 핀 길이 맞춤 제작 가능

PCB 핀 헤더 1.0mm 듀얼 로우 벤딩 핀 SMT 180도 90도 PBT 재질 인청동 접점 핀 길이 맞춤 제작

주요 특징

• 1.0mm 미세 피치 듀얼 로우 SMT 벤딩 핀, 지원90도 직각 및 180도 플랫 SMT 연결유연한 PCB 레이아웃을 위해
• 인청동 접점 스프링, 안정적인 스프링 성능, 장기 사용 시 피로 방지
• PBT UL94V-0 절연체, 우수한 리플로우 내열성, 대량 SMT 리플로우 조립에 적합
• 완전 맞춤 제작: 핀 길이, 핀 수, 도금 마감, 테이프 앤 릴 포장 가능
• SMT 픽앤플레이스를 위한 엄격한 평탄도 제어, 대량 생산 시 조립 불량률 감소

제품 설명

일반 기계적 매개변수

재질 및 전기적 특성

환경 및 납땜 가이드

제품 특징

1. 듀얼 로우 1.0mm 미세 피치, 고밀도 레이아웃을 위한 PCB 공간 절약
2. 두 가지 벤딩 핀 스타일: 90도 직각 / 180도 플랫 SMT, 다양한 PCB 엣지 레이아웃 요구 사항 충족
3. 인청동 접점: 우수한 탄성, 진동 및 온도 순환 시 응력 완화 저항
4. PBT UL94V-0 열가소성 하우징, 표준 SMT 리플로우 납땜 온도 견딤
5. SMT 단자에 대한 엄격한 평탄도, 자동 픽앤플레이스 장비와 호환
6. 유연한 맞춤 제작: 핀 길이, 핀 수, 주석/금 도금, 테이프 앤 릴 / 튜브 포장 옵션
7. RoHS 및 REACH 준수, 글로벌 전자 환경 요구 사항 충족

제품 장점

1. 레이아웃 유연성: 듀얼 옵션 90도 / 180도 벤딩 SMT 핀, 공간 제한적인 엣지 보드 연결 문제 해결, 관통 구멍 드릴링 비용 절감
2. 접점 신뢰성: 일반 황동 대신 인청동 접점, 산업용 등급 장치에서 진동 시 스프링 피로 위험 감소
3. 대량 생산 친화적: 엄격한 SMT 평탄도 제어, 자동 픽앤플레이스 및 리플로우에 적합, 대량 생산 시 납땜 불량 감소
4. 비용 효율적인 맞춤 제작: BOM 요구 사항에 따라 핀 길이, 핀 수량, 도금 조정, PCB 레이아웃 재설계 불필요
5. 열 안정성: PBT 하우징은 리플로우 중 치수 안정성을 유지하며, 저가 플라스틱 하우징과 달리 변형이나 기포 발생 없음

응용 분야

• 산업 제어 모듈 및 센서 PCBA
• IoT 스마트 기기, 웨어러블 전자 기기
• 의료용 소형 회로 조립
• 자동차 내부 전자 보조 장치
• 휴대용 계측기, 테스트 및 측정 장비
• 통신 주변 보드, 임베디드 시스템 모듈

맞춤 제작 옵션

1. 벤딩 핀 유형 확인: 선택90도 직각 수평 측면 보드 연결용; 선택180도 플랫 SMT 저 프로파일 표면 실장용. 잘못된 각도는 PCB 레이아웃 불일치를 유발합니다.
2. 정확한 핀 수 정의: 듀얼 로우 = 2 x N 위치; 문의 시 총 위치 수 지정.
3. 핀 길이 치수 확인: 결합 핀 길이와 SMT 솔더 테일 길이는 모두 맞춤 제작 가능; 가능한 경우 도면 참조 제공.
4. 도금 선택: 저주기 소비자 제품용 주석 도금; 고진동, 습한 산업 환경에서 산화 방지를 위한 금 도금.
5. 결합 부품과 일치: 해당 1.0mm 피치 듀얼 로우 암 헤더와 쌍을 이룹니다. 최종 BOM 잠금 전에 결합 치수 확인.
6. SMT 생산용: 자동 실장을 위해 테이프 앤 릴 포장 사용; 프로토타입 / 소량 테스트용 튜브 포장.

단계별 맞춤 프로세스

1. 요구 사항 수집 → 2. 기술 평가 및 견적 → 3. 3D 도면 검토 및 확인 → 4. 금형 / 공구 및 프로토타입 → 5. 샘플 테스트 (접점 저항, 유지력, 리플로우) 및 승인 → 6. 대량 생산 → 7. 최종 QC 및 배송.

당사의 서비스

샘플 가용성 및 정책

샘플은 고객의 요청에 따라 무료로 제공되며, 고객이 운송비를 지불하는 경우, 또는 일부 기존 고객의 경우 당사에서 운송비를 지불할 수도 있으며, 고객이 운송비를 선불로 지불하고 당사 택배로 샘플을 배송할 수도 있습니다.

보증/품질 보증/이용 약관

제품 품질을 보증합니다.
15일 빠른 배송을 보장합니다.
결제 조건은 T/T를 포함하지만, L/C, PayPal, Western Union 등 협상 대상입니다.

판매 후 서비스

사무실 및 본사 네트워크를 통해 우수한 서비스를 제공합니다.
전화 또는 이메일로 마케팅 영업 부서에 문의하거나, 편리하다면 저희 사무실을 방문하십시오.
친절한 서비스 외에도 가장 경쟁력 있는 가격과 유연한 일정을 제공합니다.

자주 묻는 질문

Q: MOQ는 무엇인가요?

A: MOQ는 일반적으로 1000개이지만, 테스트를 위해 소량 주문도 받습니다.

Q: 공장을 방문할 수 있나요?

A: 저희 공장을 방문하시면 전문적인 생산 과정을 보여드릴 것이며, 장기적인 협력을 기대합니다.

Q: 샘플 시간은 어떻게 되나요? 배송 시간은 어떻게 되나요?

A: 샘플은 7일, 대량 생산은 15-20일입니다. 수량에 따라 다릅니다.

Q: 상품을 어떻게 검사하나요?

A: 공장 방문, 제3자 검사, 또는 사진 검사를 통해 검사할 수 있습니다.

Q: 제 나라로 배송하는 데 얼마가 드나요?

A: 운송료는 총 중량 및 CBM에 따라 운송 회사에서 제공합니다.

Q: 주문이 발송되었는지 어떻게 알 수 있나요?

A: 상품이 발송되는 즉시 추적 번호(DHL, UPS, FedEx, TNT, EMS 등), 항공 운송장 또는 해상 B/L을 보내드립니다. 배송 상황을 추적하고 알려드립니다. 유용한 판매 후 서비스가 제공됩니다. 판매하는 제품을 지원합니다.

Q: 개인화/맞춤 제작 제품을 만들 수 있나요?

 A: 물론입니다. 도면이나 샘플을 보내주시면 됩니다.
