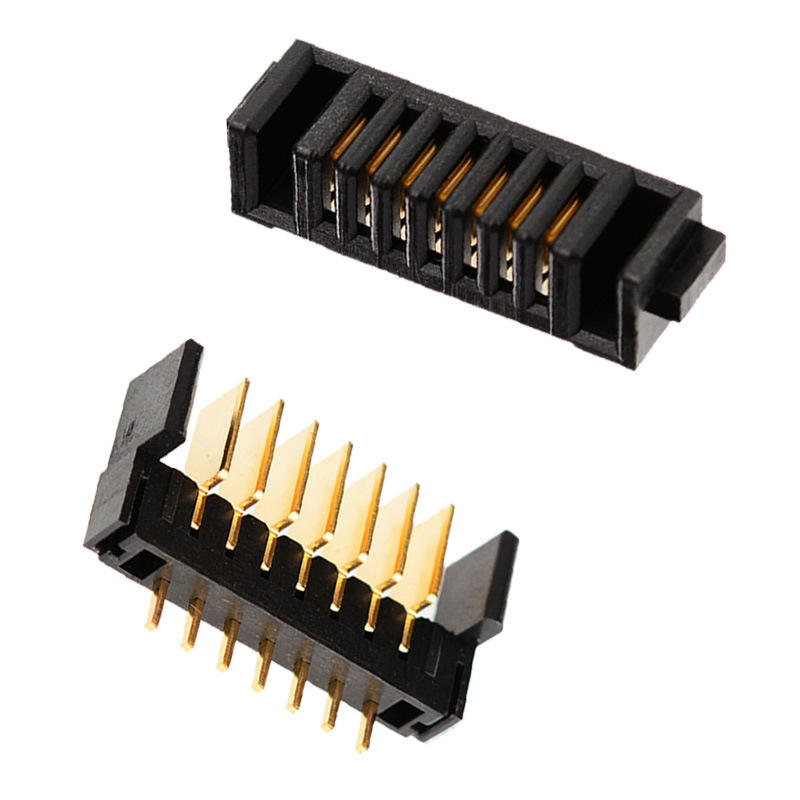

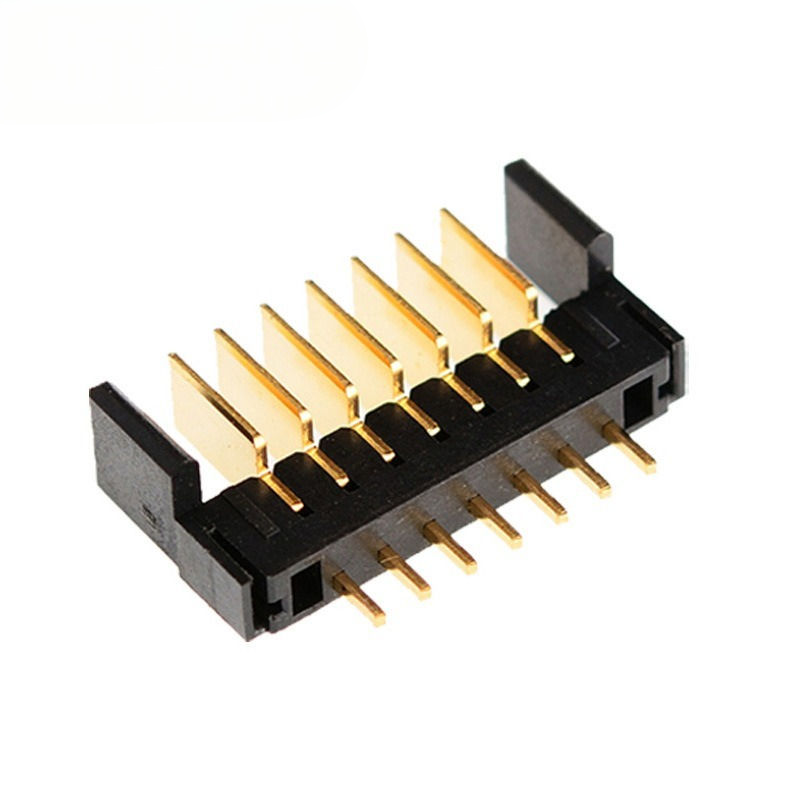

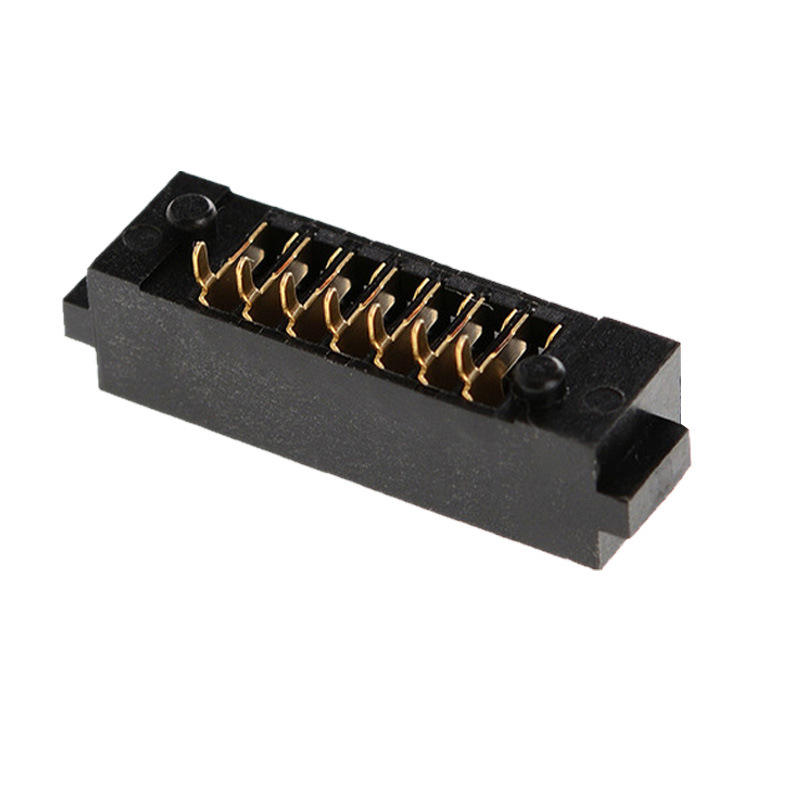

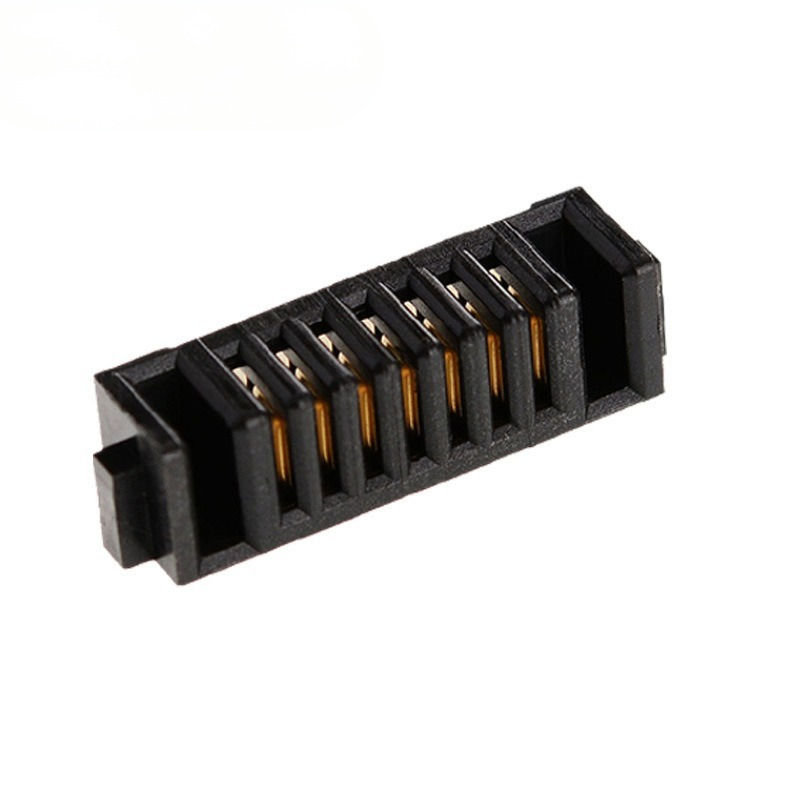

7핀 지문 잠금 배터리 홀더 커넥터 2.0mm 간격 삽입 블레이드 PBT 재료 인화 청동 접촉

7핀 지문 잠금 배터리 홀더 커넥터 2.0mm 간격 삽입 블레이드 PBT 소재 인청동 접점

주요 특징

• 2.0mm 피치 7핀 삽입 블레이드 배터리 홀더, 지문 잠금 리튬 배터리 모듈 맞춤 제작
• 인청동 접점 스프링, 안정적인 스프링 압력, 진동 및 낙하 시 단선에 대한 낮은 접촉 저항
• UL94-V0 PBT 하우징, 웨이브 솔더링 열 충격에 견디며 실내 온도 주기에서 변형 방지
• 역삽입 방지 슈라우드 구조, 스마트 잠금 대량 생산 라인의 배터리 역 조립 손상 방지
• RoHS 준수, 대량 스마트 잠금 OEM 및 ODM 프로젝트에 대한 일관된 성능

제품 설명

일반 기계 사양

재질 및 전기적 특성

환경 및 솔더링 가이드

제품 특징

1. 7위치, 2.0mm 피치 삽입 블레이드 구조, 직접 삽입 배터리 블레이드 결합, 추가 와이어 하네스 불필요
2. 인청동 C5191 접점, 우수한 스프링 유지력, 수천 번의 삽입-추출 주기 후에도 이완 방지
3. 검정색 PBT 하우징 (UL94-V0), 웨이브 솔더링 공정에 적합, 온도 변동 시 치수 안정성
4. 내장된 역삽입 방지 슈라우드, 배터리 역 삽입 방지를 위한 기계적 퓨즈 방지
5. 스루홀 PCB 핀, 견고한 솔더링 고정, 도어 잠금 장치의 기계적 움직임 진동 시 풀림 방지
6. 최적화된 접점 스프링 형상, 스마트 잠금 대기 및 모터 방전 피크 전류의 연속 전원 공급 시 낮은 발열
7. RoHS 및 REACH 준수, SMT / 스루홀 조립 라인을 위한 대량 트레이/백 포장 지원

제품 장점

1. 스마트 잠금 맞춤형 튜닝: 지문 잠금 배터리 교체 시나리오에 최적화된 블레이드-접점 형상; 문 닫힘 진동으로 인한 간헐적 전원 차단을 방지하도록 접점 힘 조정.
2. 인청동 스프링의 우수성: 황동보다 우수한 응력 완화 저항; 장기간 반복적인 배터리 교체 후에도 안정적인 접점 성능 유지.
3. PBT의 열 안정성: 웨이브 솔더링 중 하우징 뒤틀림 방지; 대량 생산 시 납땜 불량으로 이어지는 핀 오프셋 방지.
4. 퓨즈 방지 기계적 설계: 슈라우드 역삽입 방지 기능으로 조립 라인 불량률 감소, 고가의 메인보드 IC를 역전압 손상으로부터 보호.
5. 유연한 맞춤화: 핀 수 조정, 도금 두께 변경, 특수 포장 지원; 스마트 잠금 프로젝트 검증을 위한 빠른 샘플 제공.
6. 비용-성능 균형: 공장 직거래; 중-고급 지문 잠금 OEM에 대한 안정적인 품질, BOM 비용 상승을 위한 과도한 사양 없음.

적용 분야

• 지문 스마트 잠금, 비밀번호 접근 제어 잠금 (핵심 응용 분야)
• 스마트 도어 잠금 리튬 배터리 팩
• 휴대용 IoT 배터리 구동 모듈
• 가정 보안 스마트 장치
• 저전력 스마트 센서 장비
• 블레이드형 배터리 연결이 필요한 소형 소비자 전자 제품

맞춤화 옵션

1. 피치 확인: 2.0mm 결합 블레이드 치수 사용 필수; 2.54mm 피치 배터리 커넥터와 혼용 금지.
2. 핀 수 정의 확인: 배터리 블레이드와 PCB 회로도 간의 7핀 신호/전원 할당 확인; 핀 배열 사용자 정의 가능.
3. 장착 확인: 이 모델은 스루홀 타입이며; PCB 풋프린트는 제공된 도면을 엄격히 따르십시오.
4. 도금 선택: 스마트 잠금 실내 환경용 표준 금 도금; 고습도 해안 지역 사용 시 금 두께 강화.
5. 전류 마진: 모터 순간 피크 전류 발생 시, 설계당 핀당 ≥40%의 전류 마진 확보.
6. 조립 참고: 내장된 기계적 퓨즈 방지 기능 활용; 배터리 블레이드를 역방향으로 강제로 삽입하지 마십시오.
7. 샘플 우선: 대량 주문 전에 샘플로 실제 기계 노화 및 진동 테스트 수행.

맞춤 공정 단계

1. 요구 사항 수집 → 2. 기술 평가 및 견적 → 3. 3D 도면 검토 및 확인 → 4. 금형/툴링 및 프로토타입 → 5. 샘플 테스트 (접촉 저항, 유지력, 리플로우) 및 승인 → 6. 대량 생산 → 7. 최종 QC 및 출하.

당사의 서비스

샘플 가용성 및 정책

샘플은 고객의 요청에 따라 무료로 제공되며, 배송비는 고객이 부담합니다. 일부 기존 고객의 경우 당사에서 배송비를 부담할 수도 있으며, 고객이 선불로 배송비를 지불하면 당사 택배로 샘플을 발송할 수도 있습니다.

보증/품질 보증/이용 약관

제품 품질을 보증합니다.
15일 빠른 배송을 보장합니다.
결제 조건은 T/T를 포함하며, L/C, PayPal, Western Union 등 협상 가능합니다.

판매 후 서비스

전국 지사 및 본사를 통해 우수한 서비스를 제공합니다.
전화 또는 이메일로 마케팅 영업 부서에 문의하시거나, 편리하다면 저희 사무실을 방문하십시오.
친절한 서비스 외에도 가장 경쟁력 있는 가격과 유연한 일정을 제공합니다.

자주 묻는 질문

Q: MOQ는 어떻게 되나요?

A: MOQ는 일반적으로 1000개이지만, 테스트를 위한 소량 주문도 받습니다.

Q: 공장을 방문할 수 있나요?

A: 저희 공장을 방문하시면 전문적인 생산 공정을 보여드릴 수 있으며, 장기적인 협력을 기대합니다.

Q: 샘플 시간은 어떻게 되나요? 배송 시간은 어떻게 되나요?

A: 샘플은 7일, 대량 생산은 15-20일입니다. 수량에 따라 다릅니다.

Q: 상품을 어떻게 검사하나요?

A: 공장 방문, 제3자 검사 또는 사진 검사를 통해 검사할 수 있습니다.

Q: 저희 나라까지 배송비는 얼마인가요?

A: 배송비는 총 중량 및 CBM에 따라 운송 회사에서 제공합니다.

Q: 주문이 출고되었는지 어떻게 알 수 있나요?

A: 상품이 출고되는 즉시 추적 번호 (DHL, UPS, FedEx, TNT, EMS 등), 항공 운송장 또는 해상 운송장 (B/L)을 보내드립니다. 배송 상황을 추적하고 알려드립니다. 유용한 판매 후 서비스가 제공됩니다. 판매하는 제품을 지원합니다.

Q: 개인화/맞춤 제작 상품을 만들 수 있나요?

 A: 물론입니다. 도면이나 샘플을 보내주시면 됩니다.
