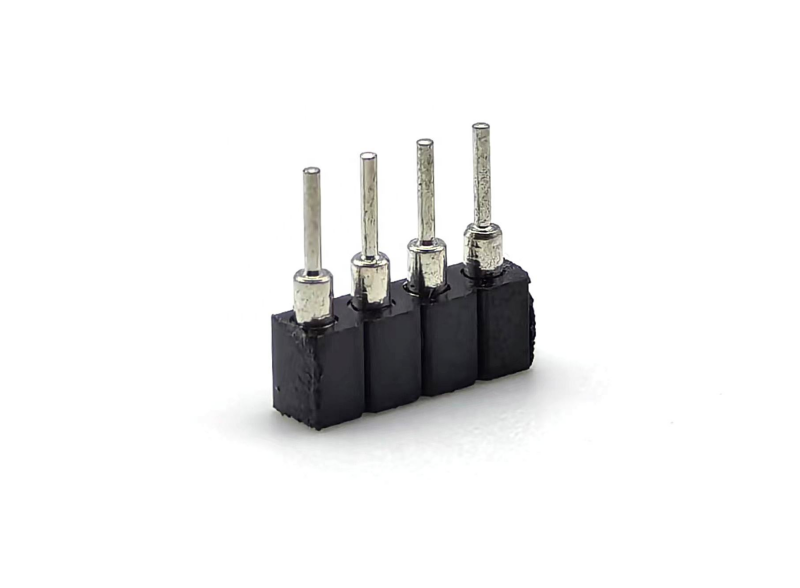

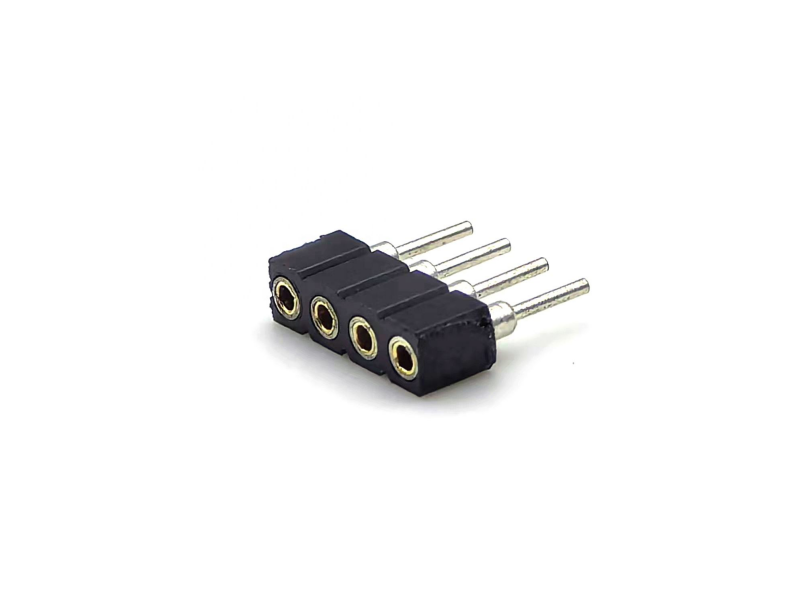

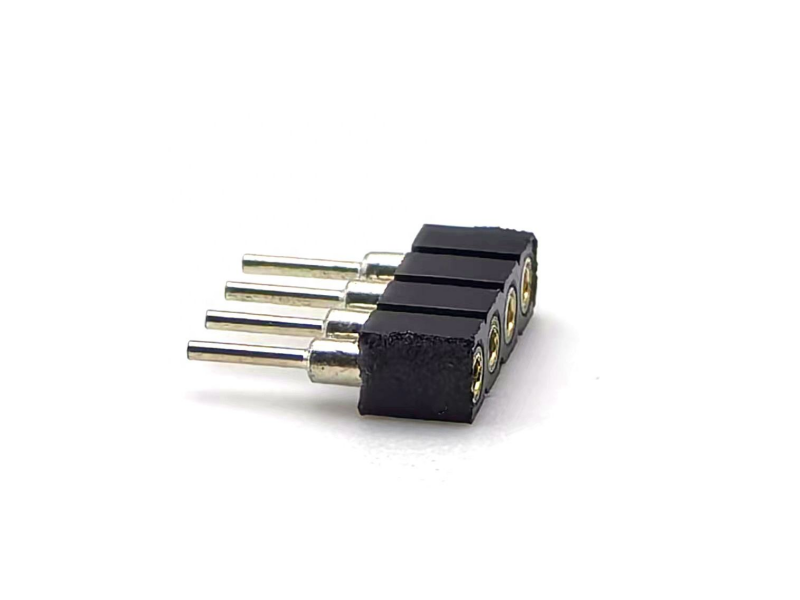

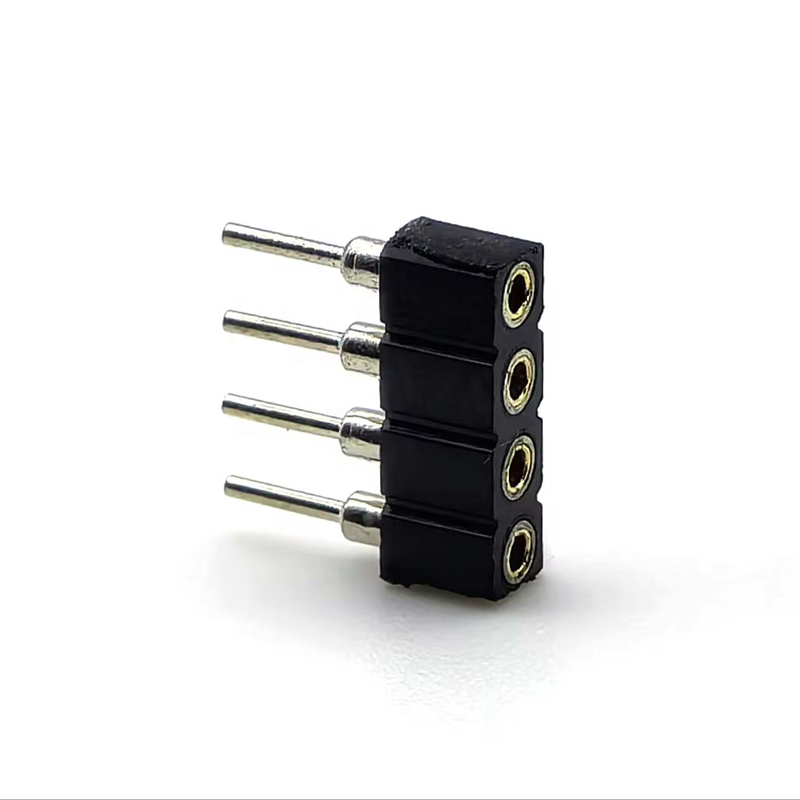

2.54mm Pitch DIN Brass 여성 둥근 헤더 커넥터 PPS 하우징 H3.0mm 1 * 4P PCBA를 위해

강조점

• DIN 표준 원형 청동 여성 접촉, 진동 유도 PCB 연결을 위한 안정적인 클램핑 힘
• 고온 PPS 가구 H3.0mm 낮은 프로필, UL94V-0 불 retardant, 용접 열 변형에 저항
• 2.54mm 범용 피치, 1*4P 단일 행, 3A /600V 등급, 신호 및 저전력 보드-투-보드 상호 연결에 적합
• 일관된 차원 허용, 주류 2.54mm 남성 핀 헤더와 호환, 다중 플래팅 옵션
• RoHS 및 REACH를 준수하고 산업 및 임베디드 대량 생산에 용량 안정적인 공급

제품 설명

일반 기계 매개 변수

재료 및 전기 특성

환경 및 용접 가이드

제품 특성

1. 원형 가공 된 청동 여성 접촉, 균일 내부 지름, 진동 및 온도 변동 하에 안정적인 접촉 압력
2. PPS 고온 플라스틱 가구, H3.0mm 낮은 쌓기 높이, UL94V-0 화재 등급, 용접 중에 변형 방지
3. 표준 2.54mm 피치, 1 * 4P 단일 줄 레이아웃, 쉬운 PCB 발자국 디자인
4. 콘택트당 3A, 600V 다이렉트릭 전압, 혼합 신호 핸들 및 저전력 회로
5. 구멍 PCB 장착, 용접 후 강한 기계적 유지
6. 맞춤형 접착: 진, 니켈, 플래시 골드
7. RoHS/REACH 준수, 산업용 기계적 짝짓기 사이클 ≥500번

제품 장점

1. PPS 고온 가구 대 일반 PA66/PBT: 물결 용접에서 더 나은 반 warp 성능; 질량 조립 도중 덜 거부 부품
2. DIN 표준 구형 청동 여성 소재: 스탬프 콘택트보다 균일한 클램핑 힘; 산업 장비에 적합한 진동 아래에서 간헐 신호 위험이 적다.
3. H3.0 mm 낮은 프로필 높이: 콤팩트 임베디드 PCB 모듈에 대한 수직 스파킹 공간을 절약합니다.
4. 600V 고전압 등급: 일반적인 250V 일반 여성 헤더를 초과, 신호 전송 이외에도 저전력 보조 전력 선 연결을 지원합니다.
5. 완전한 상호 운용성: 직결 2.54mm 남성 핀 헤더와 직결, 특별한 결합 부품이 필요하지 않습니다, 쉬운 BOM 소싱
6. 유연한 표면 선택: 소비자, 산업 및 시험 장비 시나리오에 대한 균형 비용 및 항 산화 요구 사항

적용

• 산업용 제어판, PLC 주변 모듈
• 임베디드 시스템, 단판 컴퓨터, 개발 및 테스트 보드
• IoT 게이트웨이, 센서 모듈 내부 상호 연결
• 기기 및 측정 장비
• 전원 공급 보조 신호 인터페이스
• 자동화 장비 PCB 내부 연결
• 의료용 비중적 신호 모듈

사용자 정의 옵션

1. 음향을 엄격히 확인합니다20.54mm; 주문하기 전에 PCB 발자국을 확인합니다; 2.0 mm / 1.27 mm pitch 부분과 혼합 사용하지 마십시오.
2. 높이의 선택: 수직 클리어먼트가 제한되어 있을 때 H3.0mm를 선택하십시오. 요청에 따라 다른 하우스 높이를 지원합니다.
3. 연락처 유형을 구분: 이것을 선택여성용 둥근 소켓만약 여러분의 작업 환경이 진동이 있다면, 사각형 접촉 여성 헤더는 정적 소비자 전용 시나리오에 더 적합합니다.
4. 접착 제안:
   • 틴 플래팅: 실내 정적 소비 제품에 대한 비용 효율성
   • 플래시 골드플레이팅: 테스트 포트, 자주 플러그 아웃, 고 습도 작업 환경에 선호됩니다.
5. 전기 한계: 핀당 연속 전류 3A를 초과하지 마십시오. 전력 중량의 회로에서는 더 높은 전류 연결 장치 시리즈로 업그레이드하십시오.
6. 장착:이 모델은 THT 횡단 구멍 유형입니다. SMT 표면 장착 변형이 필요한 경우 저희에게 연락하십시오.
