원래 장소:
광동, 중국
브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
BTB 커넥터

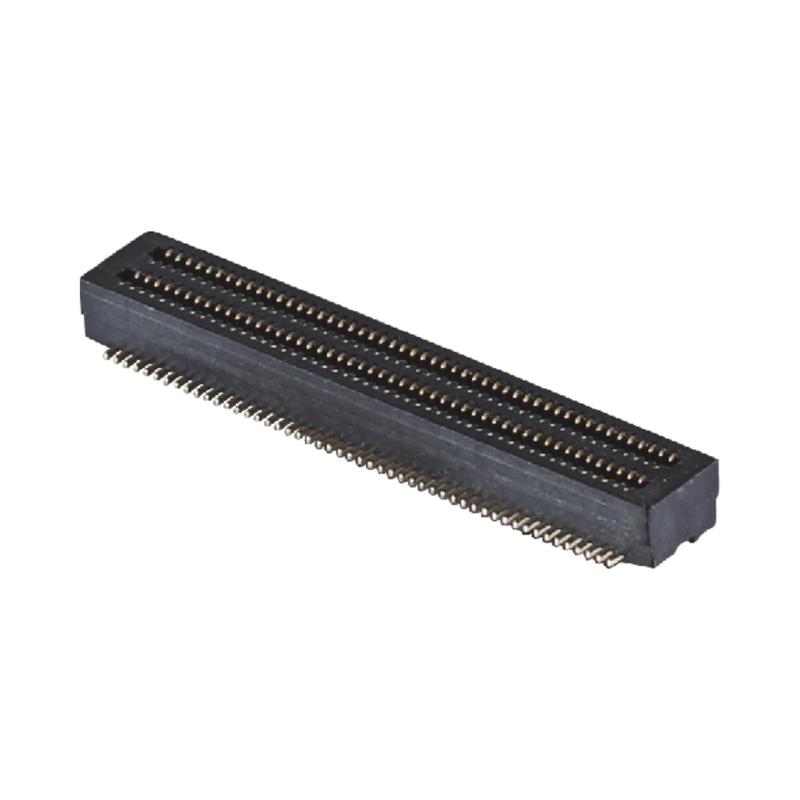

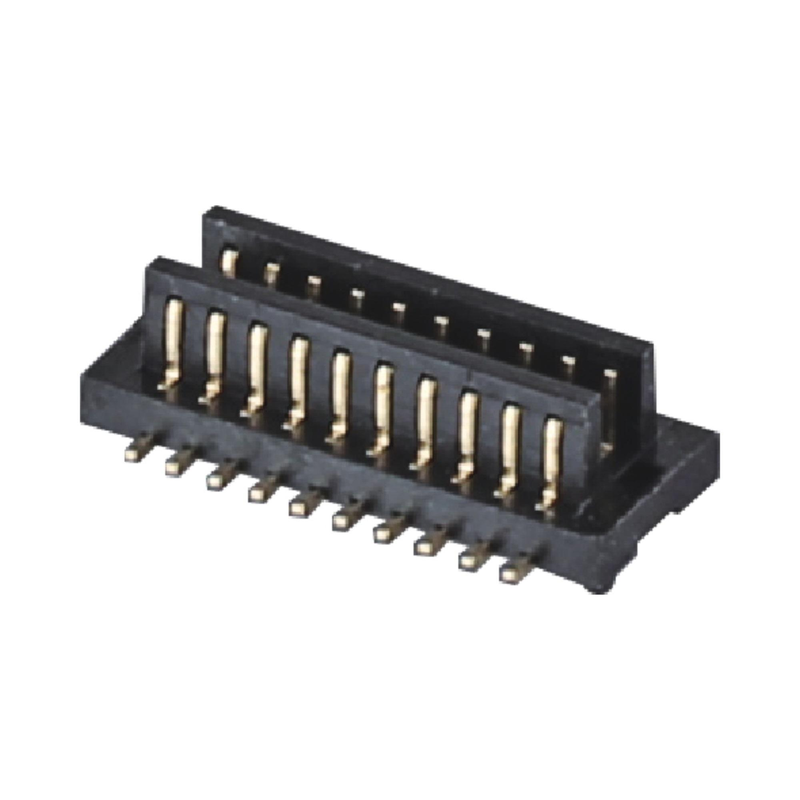

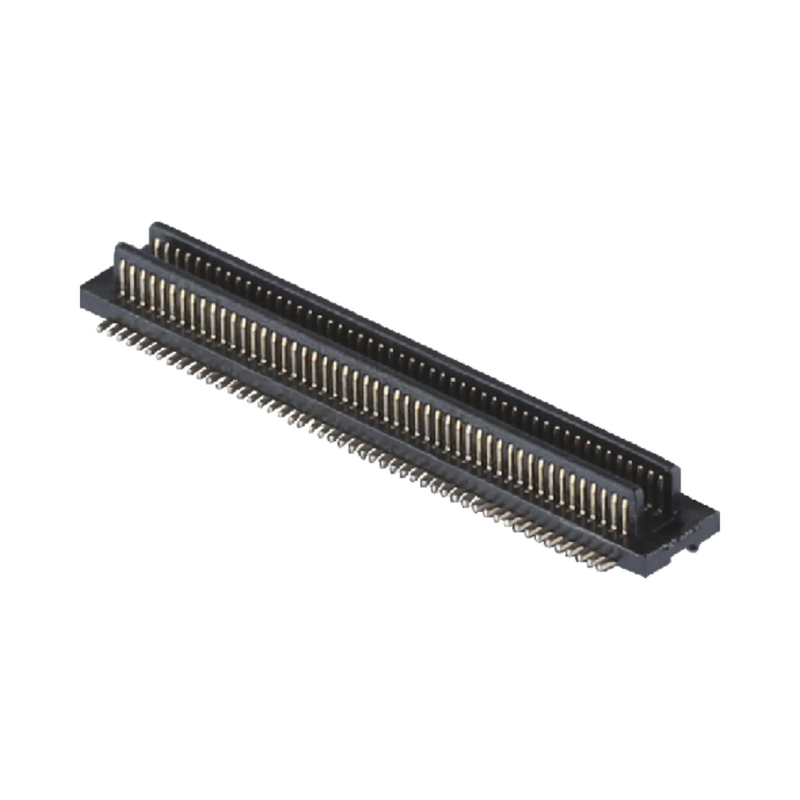

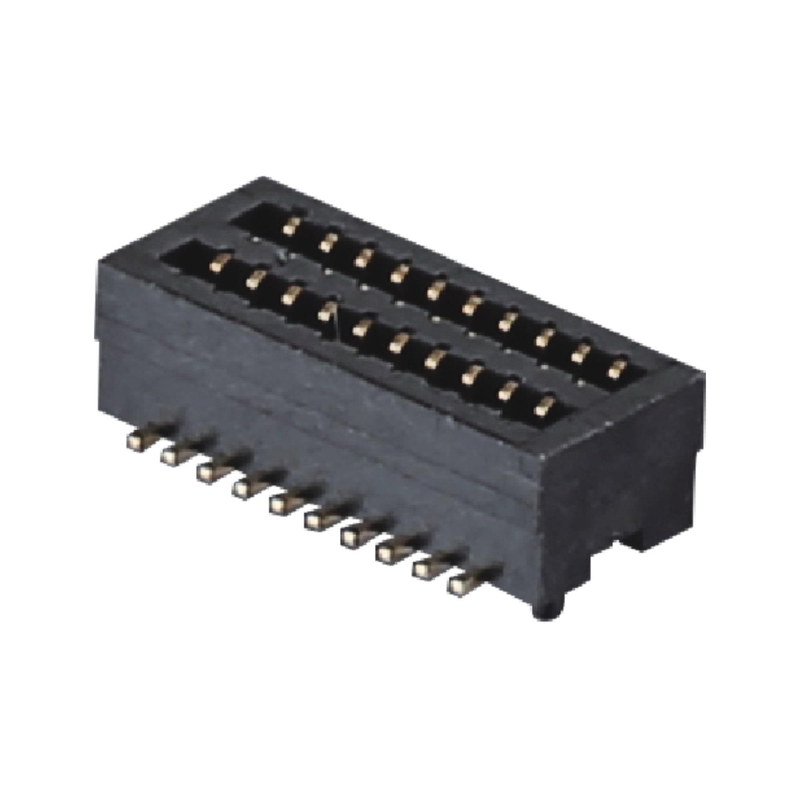

0.8mm Pitch BTB 커넥터 40 100 핀 고 전송 속도 남성 여성 커넥터
제품 하이라이트
✅ 블라인드 짝짓기 및 자기 정렬 잘못된 삽입 방지 설계: X / Y 축 관용 흡수와 함께 내장 된 안내 구조, 수동 및 자동 조립 중에 짝짓기 손상 위험을 줄입니다.반입을 방지합니다..
고속 신호 무결성: 최적화된 터미널 임피던스 설계, 고주파 신호 경로에 대한 안정적인 고속 전송.
✅ 제어 가능한 매팅 높이: PCB 간격 요구 사항에 맞게 여러 개의 쌓인 매팅 높이 옵션; 콤팩트 0.8mm 피치는 PCB 레이아웃 공간을 절약합니다.
✅ SMT 릴 패키지: 자동 픽 & 위치, 표준 SMT 조립 라인과 호환 할 준비가되었습니다.
제품 설명
| 카테고리 | 항목 | 사양 |
|---|---|---|
| 전기 성능 | 피치 | 0.8mm |
| 핀 수 | 10 / 20 / 40 / 100 핀 | |
| 가속 전류 | 1핑 하나당 0.0A | |
| 가등전압 | 60V DC | |
| 접촉 저항 | ≤ 30mΩ | |
| 단열 저항 | ≥500 MΩ @500V DC | |
| 다이 일렉트릭 저항 전압 | 500V AC, 1분 동안 고장이 없습니다. | |
| 기계적 성능 | 짝짓기 순환 | 최소 50회 |
| 짝짓기 / 짝짓기 해제 힘 | 낮은 삽입 힘, 안정적인 유지 힘 | |
| 자기 조화 허용 | 실종 결합에 대한 X/Y 방향 오프셋 허용량 | |
| 소재 및 접착 | 주택 | 고온 LCP, UL94 V-0 |
| 접촉물질 | 포스포르 청동 구리 합금 | |
| 접촉 부위의 접착 | 금판 (특별 금 두께가 가능합니다) | |
| 용접기 꼬리 접착 | 매트 틴 니켈 장벽 | |
| 환경 | 작동 온도 | -40°C ~ +85°C |
| 준수 | RoHS, REACH | |
| 용접 가이드 | 리플로우 프로파일 | 납 없는 SMT 재공류, 최고 온도 ≤260°C, 유지 시간 30~60s |
이 0.8mm BTB 시리즈는 주류 국제 BTB 제품 라인과 발자국 호환 및 전기적으로 교환 가능하며,
참고: 공식 PCB 레이아웃 전에 3D 도면과 매칭 높이를 확인합니다. 검증용 무료 샘플이 있습니다.
제품 특징
🔹엔지니어 친화적 인 대안: 수입 브랜드와 완벽하게 호환되며, BOM 소싱의 납품 시간을 단축하고 부품 비용을 절감합니다.
🔹견고한 짝짓기 내성이: 자기 정렬 구조는 조립 오프셋을 흡수하여 대량 생산에서 조립 결함 비율을 낮추고 있습니다.
🔹고속 안정적인 성능: 고주파 신호 전송을 위한 최적화된 크로스 스톡 제어.
🔹유연한 사용자 정의: 프로젝트 의 필요 에 따라 매트 된 높이, 금 두께, 그리고 핀 수 를 조정 한다.
🔹전체 릴 포장: SMT 자동 조립 라인에서 직접 실행, 재 포장 필요 없습니다.
포장
테이프 & 릴 (Reel): 표준 릴 포장, SMT 자동 픽 앤 플래시 머신과 호환, 직접 생산 라인에서 실행.
선행 시간
인증: ISO9001, ISO14001, RoHS, REACH
FAQ
Q: 카탈로그가 있나요? 모든 제품을 확인하기 위해 카탈로그를 보내 주시겠습니까?
