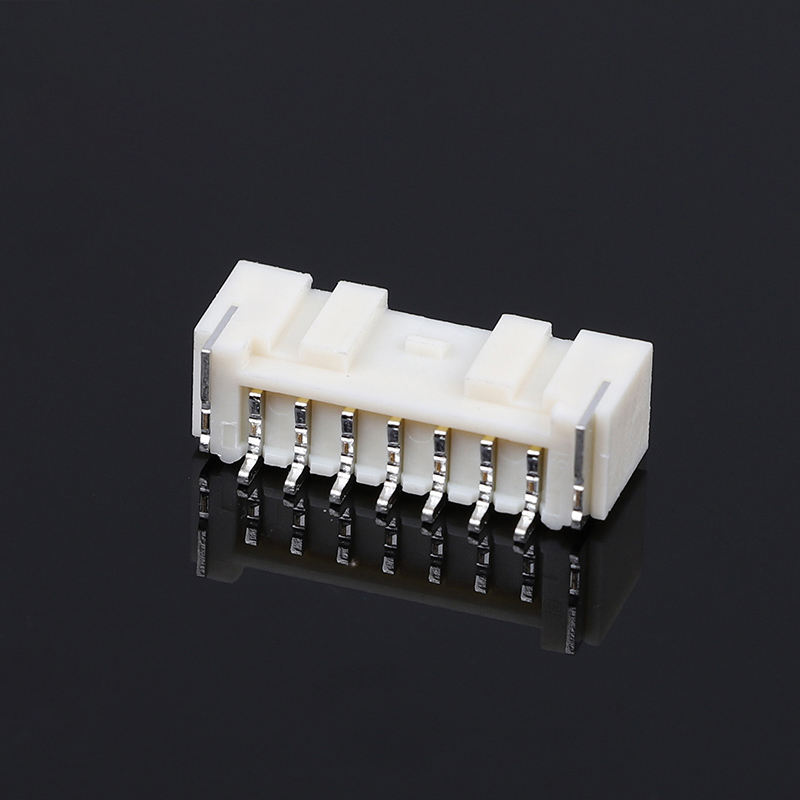

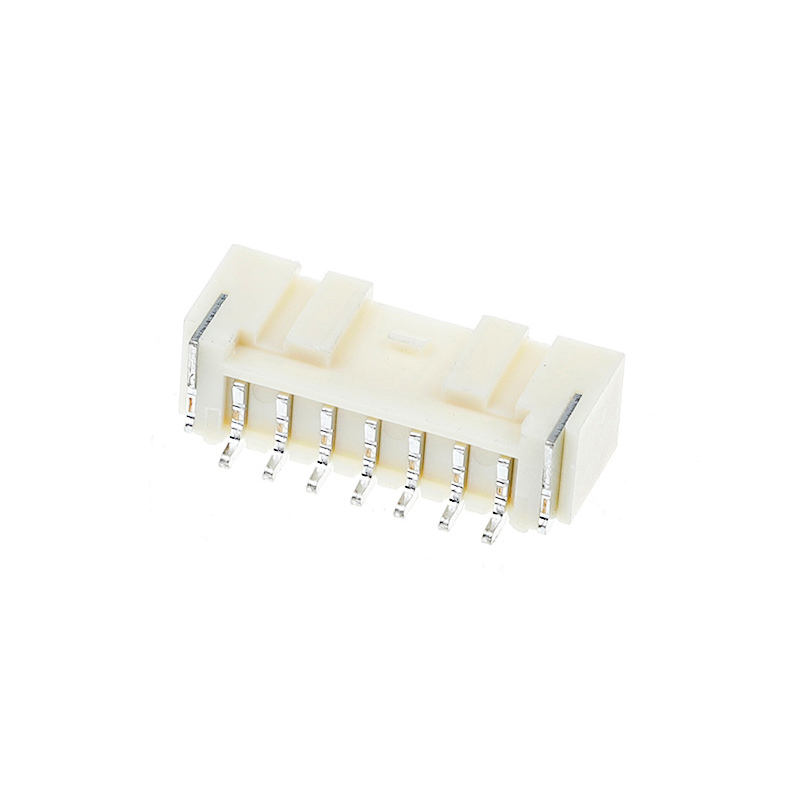

Name: 테이프 된 PA/PAE 2.0MM 피치 수평 SMT2P-16P LED 조명 보드 끝 연결 장치
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: 웨이퍼 하우징 터미널
Price: 4.01 USD
Availability: InStock

집 > 제품 > 웨이퍼 박스 커넥터 >

테이프 된 PA/PAE 2.0MM 피치 수평 SMT2P-16P LED 조명 보드 끝 연결 장치

테이프 된 PA/PAE 2.0MM 피치 커넥터

수평 SMT LED 조명 커넥터

보증을 가진 웨이퍼 박스 끝 연결 장치

원래 장소:

중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

웨이퍼 하우징 터미널

저희와 연락

인용 을 요청 하십시오

테이프 된 PA/PAE 2.0MM 피치 수평 SMT2P-16P LED 조명 보드 끝 연결 장치

제품 세부정보

내구성:

높은

연결 유형:

스냅온

종료 스타일:

솔더

연락하다:

50U 이상 금도금 황동

온도 범위:

-40 ~ 85도 섭씨

도금:

틴 플래팅

강조하다:

테이프 된 PA/PAE 2.0MM 피치 커넥터

수평 SMT LED 조명 커넥터

보증을 가진 웨이퍼 박스 끝 연결 장치

결제 및 배송 조건

최소 주문 수량

1000개

가격

Negotiable Price

포장 세부 사항

내부 패키지:릴에서; 외부 패키지: 카톤 릴

배달 시간

5~7일

지불 조건

신용장, T/T, 페이얄

공급 능력

3KK 개

Molex 43045 Micro-Fit 3.0mm R/A 암수 핀 헤더 직각 MX3.0 PCB 커넥터

가장 좋은 가격 을 구하라

모렉스 43025 마이크로 피트 3.0MM R/A SMT 여성 웨이퍼 커넥터 (MX3.0 시리즈)

가장 좋은 가격 을 구하라

와이어-투-보드 JST 호환 1.25mm / XH 2.54mm / PH 2.0 크림프 수직 및 직각 수 커넥터 하우징 | 2510 PCB 커넥터

가장 좋은 가격 을 구하라

MX 1.5mm 피치 수직 SMT 헤더

가장 좋은 가격 을 구하라

저희와 연락

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

테이프 된 PA/PAE 2.0MM 피치 수평 SMT2P-16P LED 조명 보드 끝 연결 장치

제품 하이라이트

20.0mm pitch 수평 SMT 웨이퍼 헤더, 테이프와 릴 패키지, 2-16 위치, LED 조명 PCB 조립을 위해 최적화SMT 고속 자동 장착과 완전히 호환됩니다., 조명 모듈의 생산 결함 비율을 줄입니다.

제품 기술 사양

일반 기계 매개 변수

항목	사양
피치	20.0mm
위치 범위	2 ‐ 16 P
장착형	수평 / 직각 SMT 표면 장착
포장	SMT 자동 조립용 엠보스 테이프 및 스릴
짝짓기 순환	최소 300회
PCB 두께 제안	1.6mm
플래팅 옵션	금장 (표준); 금장 (선택)

재료 및 전기 특성

항목	사양
주택 재료	고온 PA9T / PA10T, UL94-V0
접촉물질	광소 금속
가속 전류	3A / 핀
가등전압	250V AC/DC
초기 접촉 저항	≤ 15mΩ
환경 테스트 후 접촉 저항	≤ 25mΩ
단열 저항	≥ 1000 MΩ
전압을 견딜 수 있는 장치	800V AC, 1분, 고장 없이
작동 온도	-25 °C ~ +85 °C

환경 및 용접 가이드

항목	사양
SMT 리플로우 피크 온도	최대 260 °C, 10 s ≤ 유지
보관 상태	온도 -10 °C ~ +40 °C, 습도 40~70 %RH, 밀폐 된 릴
환경 저항성	일반적인 실내 조명 모듈 열주기 스트레스에 저항합니다. 추가 장치없이 외부에 직접적으로 노출되지 않습니다.
SMT 제안	인접 스핀 사이의 틴 브릿지를 방지하기 위해 과도한 용매 페이스트 부피를 피하십시오.

제품 특성

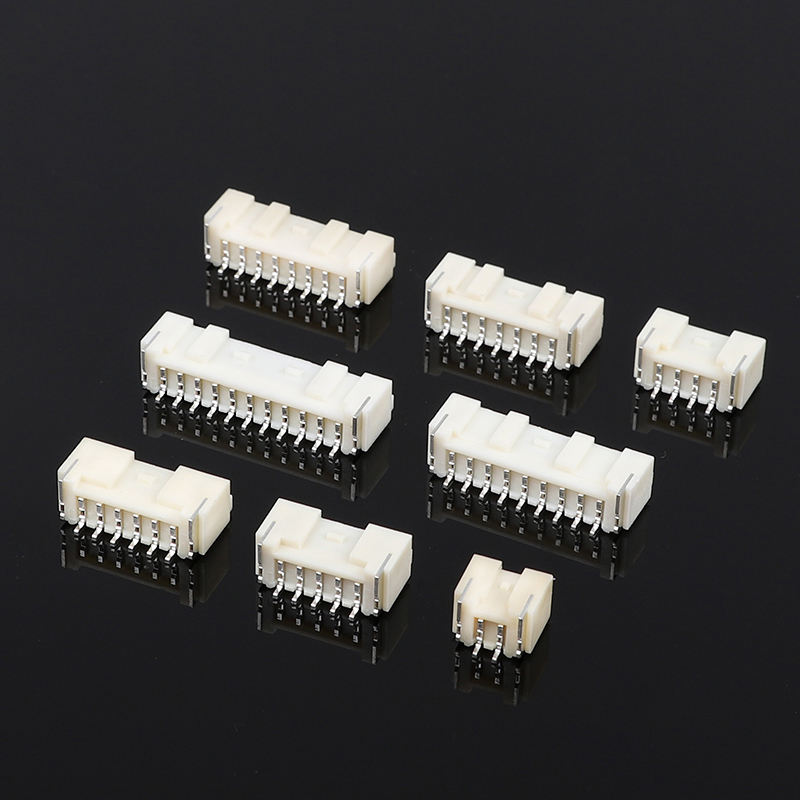

2.0mm 표준 피치, 위치: 2-16 회로, 단열 수평 직각 SMT 장착
고속 SMT 픽앤플라이스 장비에 직접 적용되는 테이프와 롤 엠보스 포장재
UL94-V0 고온 단열, SMT 재공류 용접 프로필을 허용
염소-동전지 접촉, 진/금 접착 옵션, 낮은 안정적인 접촉 저항
내장 폴라라이제이션 키, 역조합 조립 오류를 방지
LED PCB 레이아웃에 대한 최적화된 발자국, 대량 생산 중 용접 브리지 위험을 줄입니다.
여러 핀 카운트 옵션, 조명 모듈의 신호 및 저전력 전송을 지원합니다.

제품 장점

대량 생산에 적합: 테이프 릴 SMT 공급은 수동 배치를 제거하고, 조명 OEM의 처리량을 향상시키고, 조립 관련 결함을 줄입니다.
조명 지향적 최적화: 수평적 인 저 프로필 장착은 얇은 LED 조명 장치 내부에 수직 공간을 보존합니다.
비용 성과 균형: 틴 판 버전은 대부분의 LED 조명 요구 사항을 충족합니다. 금 판 버전은 고 진동 또는 긴 수명 프로젝트에 사용할 수 있습니다.
부적절한 짝짓기를 방지하는 설계: 양극화 키는 생산 라인에서 잘못된 방향으로 플러그인되는 것을 피합니다.
안정적인 전기 성능: 제어 된 접촉 임피던스는 LED 모듈 고장의 간헐 연결 위험을 줄입니다.
유연한 핀 카운트 선택: 2‐16P는 다채널 조명 드라이버 보드에 작은 크기의 표시등을 포함합니다.

테이프 된 PA/PAE 2.0MM 피치 수평 SMT2P-16P LED 조명 보드 끝 연결 장치

적용

LED 조명: 패널 조명, 스트립 라이트 모듈, 다운 라이트, 캐비닛 조명, 스마트 조명 장치 드라이버 보드
소비자 전자제품: 소형 가전제품, 디스플레이 모듈
산업 제어: 센서 PCB, 컴팩트 제어 장치
스마트 홈: 사물인터넷 조명 컨트롤러, 실내 스마트 기기 내부 배선 연결

테이프 된 PA/PAE 2.0MM 피치 수평 SMT2P-16P LED 조명 보드 끝 연결 장치

FAQ

1. Q: 당신은 카탈로그를 가지고 있습니까? 당신은 모든 제품을 확인하기 위해 나에게 카탈로그를 보낼 수 있습니까?

A: 예, 당신은 온라인에서 저희에게 연락하거나 카탈로그를 얻기 위해 이메일을 보낼 수 있습니다.

2Q: 나는 당신의 카타에서 제품을 찾을 수 없습니다로그, 이 제품을 만들 수 있나요?

A: 우리의 카탈로그는 대부분의 제품을 표시하지만 모든 것은 아닙니다. 단지 당신이 필요로하는 제품과 당신이 원하는 것을 알려주세요. 우리가 그것을 가지고 있지 않다면, 우리는 또한 그것을 생산하기 위해 새로운 곰팡이를 설계하고 만들 수 있습니다.참고로보통 폼을 만드는 데 약 35-45일이 걸립니다.

3Q: 샘플을 제공 할 수 있습니까?이 샘플은 무료입니까?

A: 예, 우리는 테스트를 위해 5-10pcs의 커넥터 무료 샘플을 제공합니다. 하지만 당신은 배송 비용을 지불해야합니다.

4질문: 배송시간은 어떻게 되나요?

A: 재고 물품은 1 일 이내에 배달됩니다; 사용자 정의 물품은 5-7 일 이내에 배달됩니다.

5Q: 어떻게 내 주문을 배송합니까?

A: 작은 패키지를 위해, DHL, FedEx, UPS, TNT, EMS와 같은 익스프레스로 보내십시오. 그것은 문에서 문에 대한 서비스입니다. 큰 패키지를 위해, 우리는 공선 또는 바다를 통해 보낼 수 있습니다. 우리는 표준 수출 카튼을 사용합니다.우리는 배송 중에 발생하는 모든 제품 손상에 대한 책임이 있습니다.

6. 질문: 어떤 종류의 지불을 받아? 나는 RMB를 지불 할 수 있습니까?

A: 우리는 T/T (전자 송금), 웨스턴 유니온, 그리고 페이팔을 받아들입니다. 우리는 청구서와 같은 금액을 받을 수 있는지 확인하십시오. 그리고 당신은 RMB로 지불 할 수 있습니다. 문제 없습니다.

7Q: 당신의 회사의 품질 관리에 대해 어떻게 생각하십니까?

A: 엄격하게 ISO9001, IQC, OQC, IPQC, QA를 준수하십시오. 우리의 품질 부서에서 10%를 차지합니다. 우리의 모든 제품은 CCD에 의해 테스트됩니다.

8질문: 모든 상품의 가격 목록이 필요해요. 가격 목록이 있나요?

A: 우리는 모든 제품의 가격 목록을 가지고 있지 않습니다. 우리는 너무 많은 품목을 가지고 있기 때문에 목록에 모든 가격을 만드는 것은 불가능합니다.그리고 물가들은 항상 변화합니다. 재료 비용과 양 때문에요.그리고 당신은 우리에게 당신이 필요로하는 모든 항목의 목록을 줄 수 있습니다; 우리는 조심스럽게 하나씩 확인하고 사양과 가격 목록을 줄 것입니다

9Q: 당신은 사용자 정의 제품 및 사용자 정의 포장 할 수 있습니까?

A: 예. 우리는 많은 사용자 정의

우리의 고객을 위해 제품을 이전 (주로 철회 배열). 사용자 정의 포장에 대해, 우리는 패키지에 로고 또는 다른 정보를 넣어 문제가 없습니다.추가 비용이 발생한다는 점을 지적해야 합니다..

10질문: 어떤 자격증을 가지고 있나요?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 등
