Name: 5557 수직 3.0MM 피치 커넥터 복선 4P-24P
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: 웨이퍼 하우징 터미널
Price: 4.01 USD
Availability: InStock

집 > 제품 > 웨이퍼 박스 커넥터 >

5557 수직 3.0MM 피치 커넥터 복선 4P-24P

5557 수직 웨이퍼 박스 커넥터

3.0mm 피치 듀얼 라인 커넥터

4P-24P 웨이퍼 박스 커넥터

원래 장소:

중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

웨이퍼 하우징 터미널

저희와 연락

인용 을 요청 하십시오

제품 세부정보

내구성:

높은

연결 유형:

스냅온

종료 스타일:

솔더

연락하다:

50U 이상 금도금 황동

온도 범위:

-40 ~ 85도 섭씨

도금:

틴 플래팅

강조하다:

5557 수직 웨이퍼 박스 커넥터

3.0mm 피치 듀얼 라인 커넥터

4P-24P 웨이퍼 박스 커넥터

결제 및 배송 조건

최소 주문 수량

1000개

가격

Negotiable Price

포장 세부 사항

내부 패키지:릴에서; 외부 패키지: 카톤 릴

배달 시간

5~7일

지불 조건

신용장, T/T, 페이얄

공급 능력

3KK 개

Molex 43045 Micro-Fit 3.0mm R/A 암수 핀 헤더 직각 MX3.0 PCB 커넥터

가장 좋은 가격 을 구하라

모렉스 43025 마이크로 피트 3.0MM R/A SMT 여성 웨이퍼 커넥터 (MX3.0 시리즈)

가장 좋은 가격 을 구하라

와이어-투-보드 JST 호환 1.25mm / XH 2.54mm / PH 2.0 크림프 수직 및 직각 수 커넥터 하우징 | 2510 PCB 커넥터

가장 좋은 가격 을 구하라

MX 1.5mm 피치 수직 SMT 헤더

가장 좋은 가격 을 구하라

저희와 연락

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

5557 수직 3.0MM 피치 커넥터 이중 열 4P-24P Molex 커넥터 43045 하네스 와이어 커넥터 대체품

제품 하이라이트

Molex 43045 Micro-Fit 3.0 시리즈의 직접적인 대체품
수직 이중 열, 3.0mm 피치, 전체 범위: 4P-24P 포지션
전력 및 저속 신호용 와이어-투-보드 솔루션, 접점당 5A 정격
극성 잠금 하우징, 오삽입 방지, 고온 UL94-V0 하우징.
맞춤형 하네스 조립, 테이프 릴/벌크 포장, OEM 및 ODM 가능

기술 사양

일반 기계 매개변수

항목	사양
커넥터 유형	와이어-투-보드, 수직 관통 헤더
피치	3.00mm (0.118 인치)
배열	이중 열
포지션 범위	4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P
결합 주기	최소 30 주기
장착 스타일	PCB용 수직 관통
극성	예, 오삽입 방지
잠금 메커니즘	정확한 하우징 잠금

재료 및 전기적 특성

항목	사양
하우징 재질	나일론 66 / LCP, UL94-V0 난연성
단자 재질	인청동
표준 도금	니켈 위에 주석; 접점 영역에 금 도금 옵션
정격 전류	접점당 5A (AWG 20-24 와이어)
정격 전압	250V AC / DC
최대 내전압	1500V AC / 1분, 절연 파괴 없음
접촉 저항	≤ 20mΩ 최대
절연 저항	≥ 1000MΩ @500V DC
적용 가능 와이어	AWG 28 ~ AWG 20 연선 구리 와이어

환경 및 납땜 가이드

항목	사양
작동 온도	-40°C ~ +105°C
납땜 공정	무연 관통 납땜; 최고 온도 ≤260°C, 최대 30초 노출, 최대 3 주기
보관 조건	온도: -10~40°C, 습도 40-70%RH; 부식성 가스 피하십시오
규정 준수	RoHS-2.0 준수

제품 특징

수직 이중 열 헤더, 3.0mm 중심 피치, 4P-24P 포지션 전체 커버리지
극성 하우징 + 정밀 잠금 래치: 역방향 결합 방지, 충격 환경에서 진동 방지 및 분리 방지
고온 UL94-V0 절연 재질, 무연 리플로우 납땜 공정에 적합
인청동 접점 단자; 표준 주석 도금, 열악한 환경 요구 사항에 대한 금 도금 옵션Made-in-Ch...
넓은 와이어 게이지 호환성: 하네스 압착 조립용 AWG 28-20 연선
Molex 43045 시리즈와 기계적 호환성 직접 대체, PCB 풋프린트 수정 불필요
다중 포장 옵션: SMT/자동 삽입 생산용 벌크 백, 트레이, 테이프 앤 릴

제품 장점

공급망 위험 감소: Molex 43045의 직접 대체품, 긴 리드 타임 및 부품 부족 위험 해결, PCB 재설계 불필요.
비용 최적화된 BOM: 원래 브랜드와 동등한 기계적-전기적 성능, 대량 생산을 위한 경쟁력 있는 단가.
강력한 진동 방지 성능: 정밀 잠금 래치 설계, 진동에 민감한 장비에 대한 안정적인 연결.
유연한 맞춤화: 금 도금 단자, 맞춤형 핀 수, 완성된 와이어 하네스 조립, 생산 라인을 위한 다중 포장 모드.
엄격한 입출고 QC: 100% 치수 및 전기 샘플링 테스트; 프로젝트 인증을 위한 염수 분무, 온도 사이클 검증 가능.
빠른 기술 지원: 데이터시트, 2D 도면, 고객 프로토타입 검증을 위한 샘플 지원.

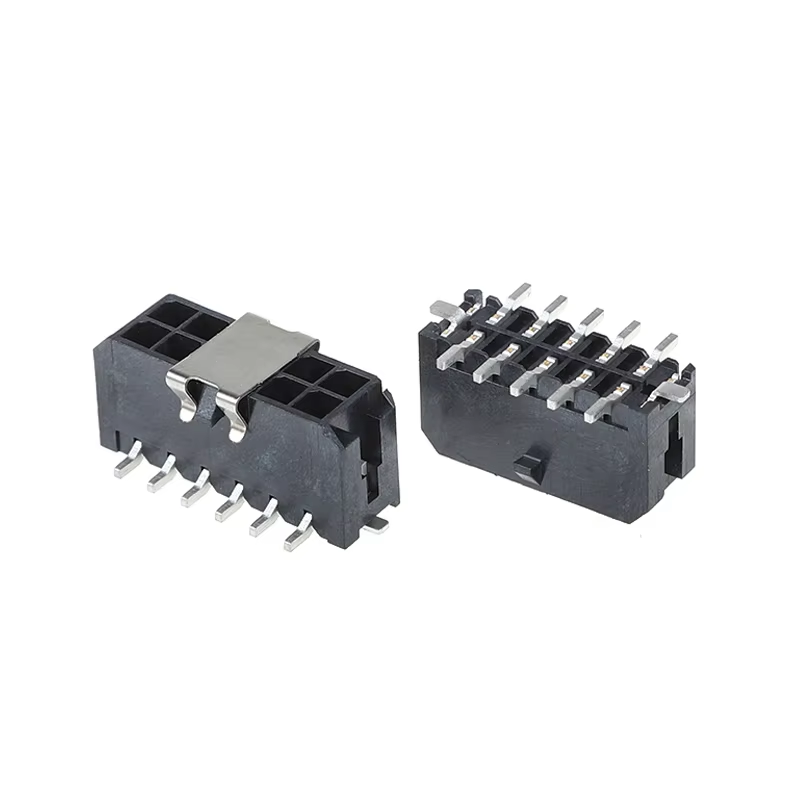

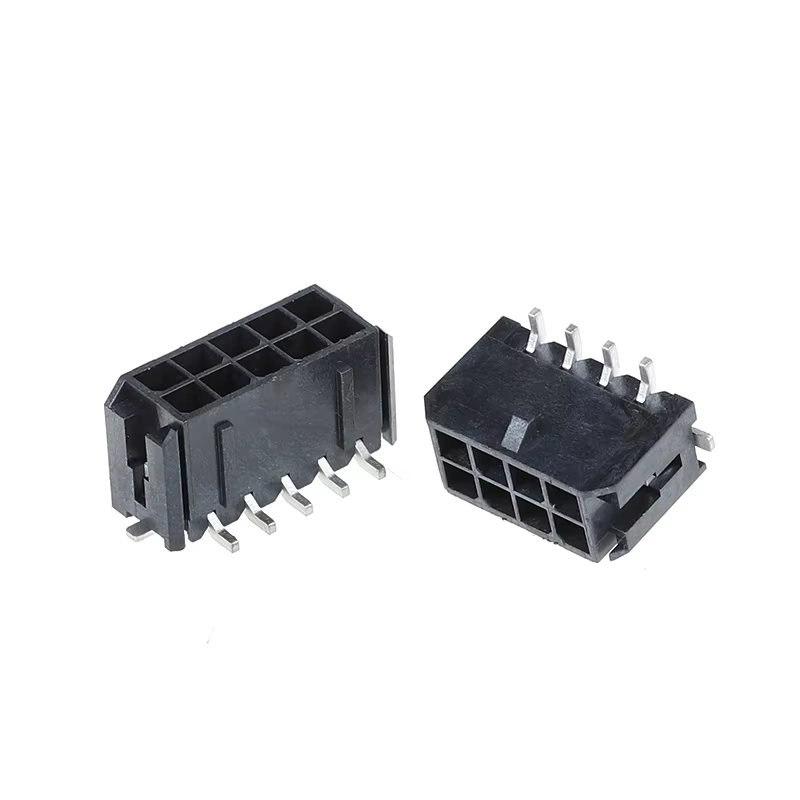

5557 수직 3.0MM 피치 커넥터 복선 4P-24P

응용 분야

산업 자동화: PLC, 서보 드라이브, 센서 하네스, 산업용 전원 모듈
가전 제품: 전원 공급 장치, 가전 제품, 팬 및 모터 제어
LED 및 조명 시스템: LED 드라이버 보드, 스마트 조명 전원-신호 연결
보안 및 감시: 카메라 전원 보드, 출입 통제 장비
의료 보조 장비: 비중요 신호 및 전원 상호 연결
신에너지 저전압 어셈블리: BMS 보조 신호, 배터리 팩 내부 배선
로봇 및 드론: 컴팩트 전력 분배 보드 내부 와이어-투-PCB 링크

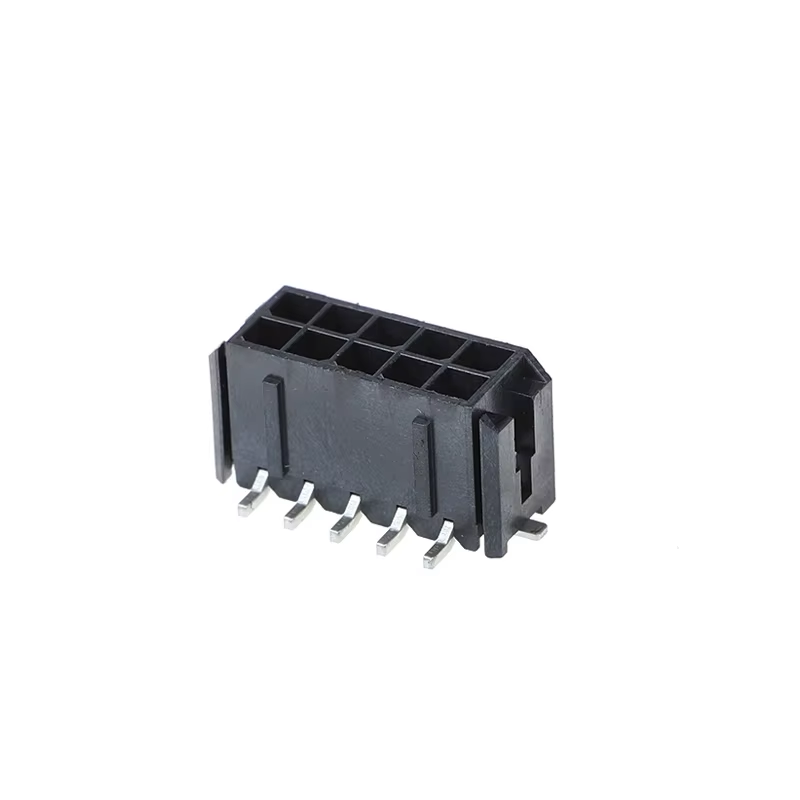

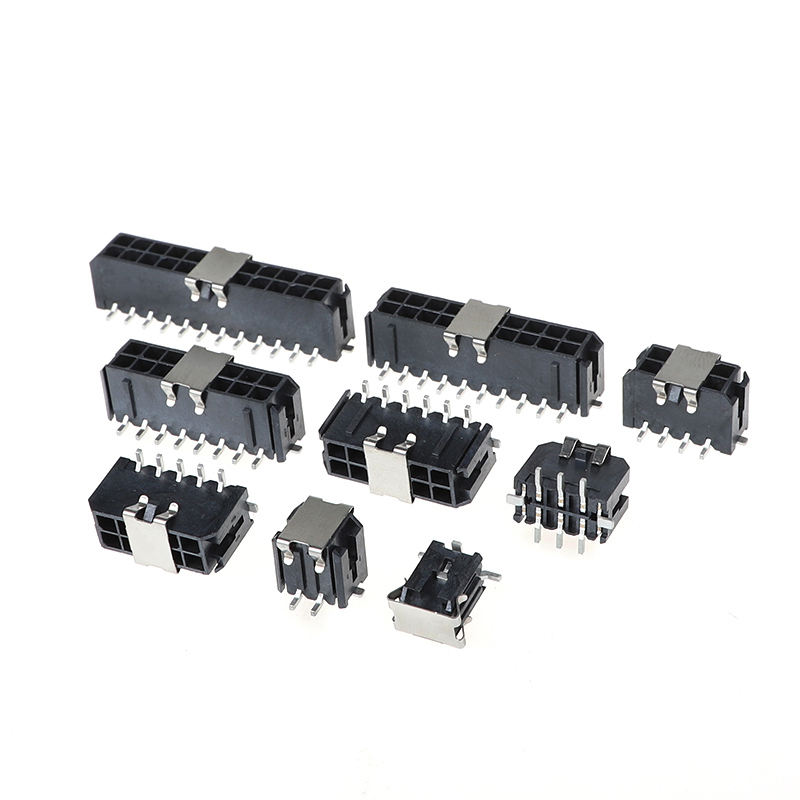

5557 수직 3.0MM 피치 커넥터 복선 4P-24P

FAQ

1. Q: 카탈로그가 있습니까? 모든 제품을 확인하기 위해 카탈로그를 보내주실 수 있습니까?

A: 네, 온라인으로 문의하시거나 이메일을 보내 카탈로그를 받으실 수 있습니다.

2. Q: 카탈로그에서 제품을 찾을 수 없습니다.로그, 이 제품을 만들어 주실 수 있습니까?

A: 저희 카탈로그에는 대부분의 제품이 나와 있지만 전부 나오지는 않습니다. 필요한 제품과 수량을 알려주시면 됩니다. 저희가 가지고 있지 않더라도 새로운 금형을 설계하고 제작하여 생산할 수 있습니다. 참고로 일반 금형 제작에는 약 35-45일이 소요됩니다.

3. Q: 샘플을 제공할 수 있습니까? 이 샘플은 무료입니까?

A: 네, 테스트를 위해 커넥터 무료 샘플 5-10개를 제공합니다. 하지만 배송비는 고객님께서 부담하셔야 합니다.

4. Q: 배송 시간은 어떻게 됩니까?

A: 재고 상품은 1일 이내에 배송됩니다. 맞춤 제작 상품은 5-7일 이내에 배송됩니다.

5. Q: 주문을 어떻게 배송합니까?

A: 소형 패키지는 DHL, FedEx, UPS, TNT, EMS와 같은 특송으로 발송합니다. 이는 방문 서비스입니다. 대형 패키지는 항공 또는 해상으로 발송할 수 있습니다. 표준 수출용 상자를 사용합니다. 배송 중 발생한 제품 손상에 대해서는 당사가 책임집니다.

6. Q: 어떤 종류의 결제를 수락하십니까? RMB로 지불할 수 있습니까?

A: T/T(전신환), 웨스턴 유니온, 페이팔을 받습니다. 송장과 동일한 금액을 받을 수 있는지 확인하십시오. RMB로 지불하셔도 됩니다. 문제 없습니다.

7. Q: 귀사의 품질 관리는 어떻습니까?

A: ISO9001을 엄격히 준수하며, IQC, OQC, IPQC, QA가 품질 부서의 10%를 차지합니다. 모든 제품은 CCD로 테스트됩니다.

8. Q: 모든 제품의 가격 목록이 필요합니다. 가격 목록이 있습니까?

A: 모든 제품의 가격 목록은 없습니다. 품목이 너무 많아 모든 가격을 목록으로 만드는 것이 불가능하며, 재료비와 수량 때문에 가격이 항상 변동합니다. 필요한 모든 품목 목록을 제공해 주시면, 저희가 하나씩 신중하게 확인하고 사양 및 가격 목록을 제공해 드리겠습니다.

9. Q: 맞춤형 제품 및 맞춤형 포장이 가능합니까?

A: 네. 저희는 이전에 많은 맞춤형 제품을 제작했습니다(주로 와이어 하네스). 맞춤형 포장에 관해서는 로고나 기타 정보를 패키지에 넣는 데 문제가 없습니다. 다만 추가 비용이 발생한다는 점을 알려드립니다.

10. Q: 어떤 인증을 가지고 있습니까?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 등
