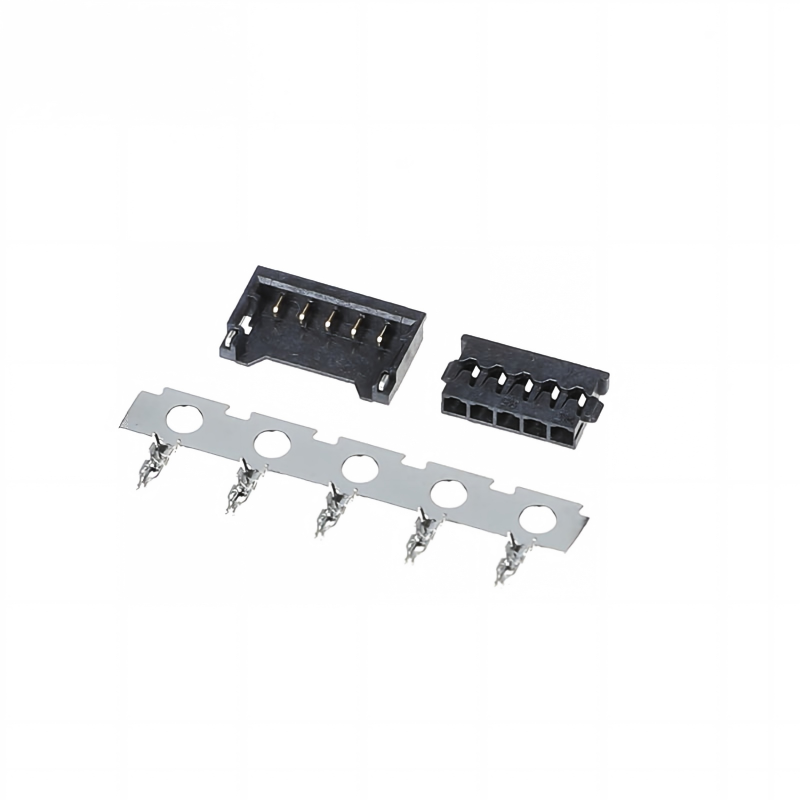

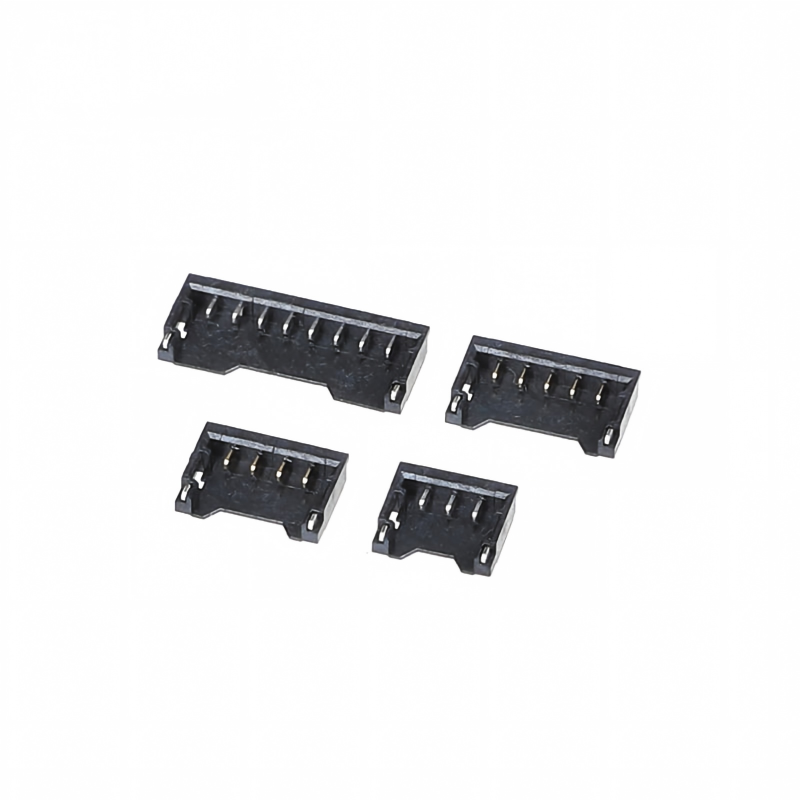

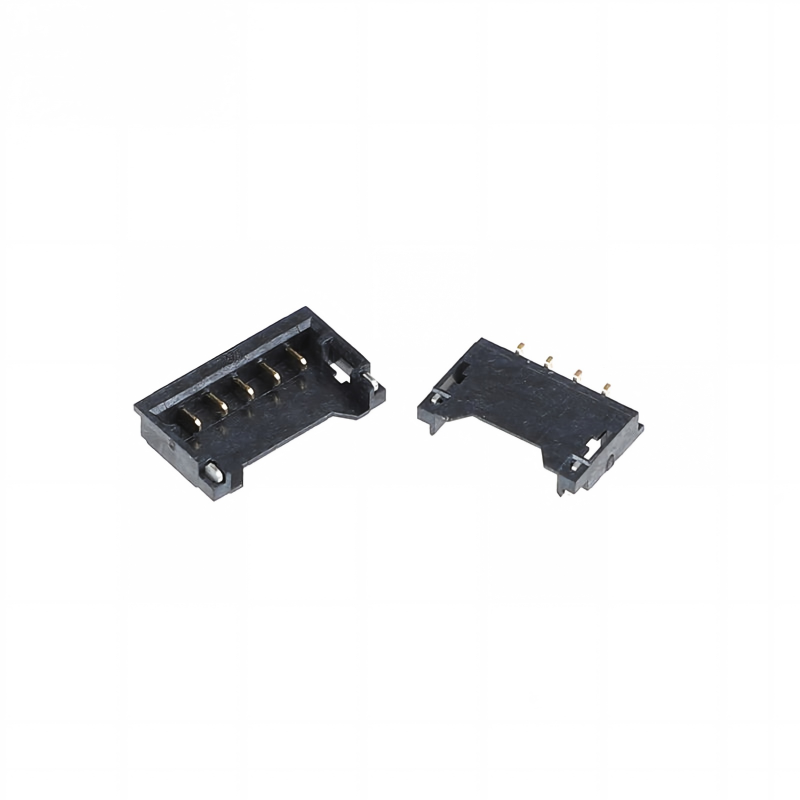

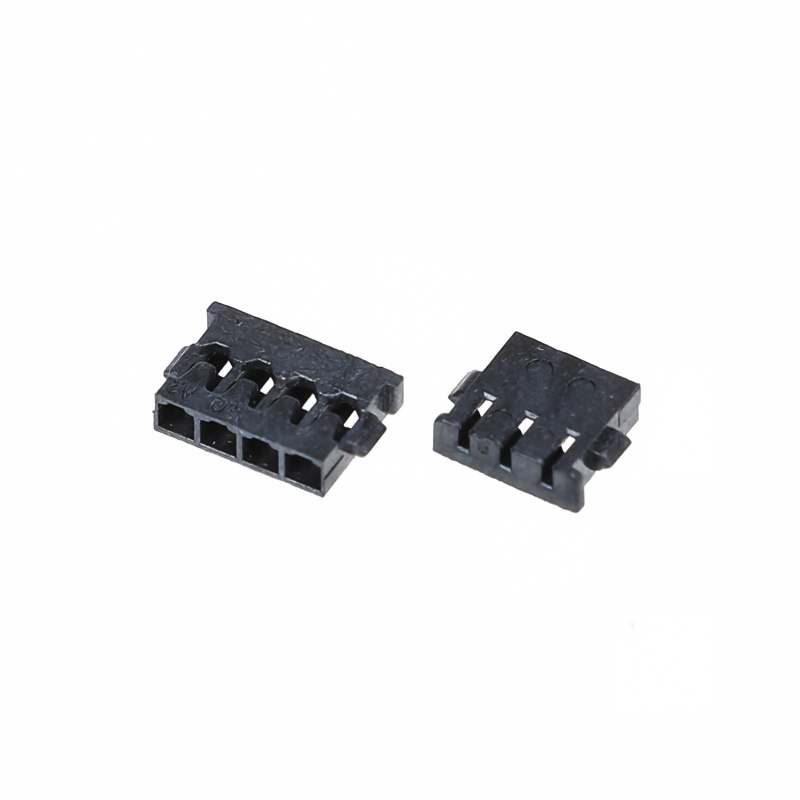

Name: 1.2mm 배터리 소켓과 고무 껍질 터미널 Molex 78171 / 78172 대체
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: 웨이퍼 하우징 터미널
Price: 4.01 USD
Availability: InStock

집 > 제품 > 웨이퍼 박스 커넥터 >

1.2mm 배터리 소켓과 고무 껍질 터미널 Molex 78171 / 78172 대체

1.2mm 배터리 소켓과 고무 껍질

터미널이 있는 웨이퍼 박스 커넥터

모렉스 78172 대체 배터리 소켓

원래 장소:

중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

웨이퍼 하우징 터미널

저희와 연락

인용 을 요청 하십시오

1.2mm 배터리 소켓과 고무 껍질 터미널 Molex 78171 / 78172 대체

제품 세부정보

내구성:

높은

연결 유형:

스냅온

종료 스타일:

솔더

연락하다:

50U 이상 금도금 황동

온도 범위:

-40 ~ 85도 섭씨

도금:

틴 플래팅

강조하다:

1.2mm 배터리 소켓과 고무 껍질

터미널이 있는 웨이퍼 박스 커넥터

모렉스 78172 대체 배터리 소켓

결제 및 배송 조건

최소 주문 수량

1000개

가격

Negotiable Price

포장 세부 사항

내부 패키지:릴에서; 외부 패키지: 카톤 릴

배달 시간

5~7일

지불 조건

신용장, T/T, 페이얄

공급 능력

3KK 개

Molex 43045 Micro-Fit 3.0mm R/A 암수 핀 헤더 직각 MX3.0 PCB 커넥터

가장 좋은 가격 을 구하라

모렉스 43025 마이크로 피트 3.0MM R/A SMT 여성 웨이퍼 커넥터 (MX3.0 시리즈)

가장 좋은 가격 을 구하라

와이어-투-보드 JST 호환 1.25mm / XH 2.54mm / PH 2.0 크림프 수직 및 직각 수 커넥터 하우징 | 2510 PCB 커넥터

가장 좋은 가격 을 구하라

MX 1.5mm 피치 수직 SMT 헤더

가장 좋은 가격 을 구하라

저희와 연락

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

1.2mm 배터리 소켓과 고무 껍질 터미널 Molex 78171 / 78172 대체

제품 하이라이트

모렉스 피코-EZmate 78171 & 78172 시리즈에 대한 직접적인 드롭-인 대안, 1.2mm 피치 와이어-투-보드 배터리 소켓. 완전히 호환성 있는 발자국, 크림 터미널 및 짝짓기 인터페이스.리-폴리머 배터리 연결에 대한 비용 효율적인 두 번째 소스, SMT 픽-앤-포스 친화적, RoHS 준수.

기술 사양

일반 기계 매개 변수

항목	사양
피치	1.2mm (0.047")
회로 범위	2-7 위치
짝짓기 유형	직선선선과 판
짝짓기 키	1.55~1.65mm
종료 헤더	SMT 표면 장착
종료용기	크림 터미널
적용 가능한 와이어 가이드	30-28 AWG
하우스 색상	검은색
짝짓기 주기는	최소 30회

재료 및 전기 특성

항목	사양
주택 재료	고온 내성 열탄화재
터미널 소재	구리, 니켈, 실리콘 합금/포스포르 청동
접착장	틴 / 니켈 위에 금 (선택)
피인당 명산 전류	1.5A (AC/DC)
정량 전압	50V AC / DC
최대 접촉 저항	≤20mΩ
단열 저항 최소	≥100 MΩ
전압을 견딜 수 있습니다	500V AC / 1분

환경 및 용접 가이드

항목	사양
작동 온도 범위	-40 °C ~ +105 °C
준수	RoHS, REACH SVHC 준수
SMT 용접 프로필	표준 SMT 재흐름 프로필을 따르고, 최고 온도는 ≤260 °C, 지속 시간은 ≤10초
처리 노트	재흐름 및 조립 중에 기계 충격 / 케이블 당기는 것을 피하십시오; 터미널을 너무 크림하지 마십시오.
저장	건조한 창고, SMT 장착 전에 높은 습도에 노출되는 것을 피합니다.

1.2mm 배터리 소켓과 고무 껍질 터미널 Molex 78171 / 78172 대체

제품 특성

1.2mm pitch, single row, vertical mating, mated height 1.55-1.65mm 저 프로필 디자인
부적절한 매칭을 방지하고 역 삽입 손상을 방지하기 위해 폴라라이제이션 키가 내장되어 있습니다.
안정적인 유지, 진동 저항 및 케이블 당겨내기 위한 마찰 잠금 하우징
오픈 톱 헤더 디자인은 자동 SMT 픽 앤 위치 조립을 지원합니다.
콤팩트 배터리 배선을 위한 30~28 AWG 초미세 전선용 크림프레임 단말기
금으로 칠한 접촉 옵션, 낮은 접촉 저항 및 항 산화
대용량 SMT 대량 생산용 테이프 및 롤 포장재
모렉스 78171 / 78172 시리즈의 100% 형태 적합 기능 대체

제품 장점

직급 교체: 원본 Molex 78171 / 78172 설계에 PCB 변경이 필요하지 않습니다, 빠른 BOM 두 번째 공급
비용 최적화: 경쟁력 있는 가격 대 원래 브랜드, 안정적인 대량 공급 능력
조립 친화적: SMT 테이프 스릴 포장, 편광 오류 방지, 조립 결함 비율을 줄여
신뢰성 있는 배터리 연결: 낮은 접촉 저항, 진동 방지 잠금 구조, 안정적인 전력 전송
유연한 옵션: 다중 핀 수, 진/금 접착 옵션, 사용자 정의 케이블 허니 서비스를 지원
짧은 수명: 주류에 있는 표준 부품, 검증용 샘플

1.2mm 배터리 소켓과 고무 껍질 터미널 Molex 78171 / 78172 대체

적용

웨어러블 기기 및 스마트 휴대용 전자제품
사물인터넷 센서 및 스마트 홈 소형 가전
리-폴리머 배터리 팩 및 배터리 관리 모듈
휴대용 의료 장비
소형 전기장치 소비자
휴대용 시험 및 측정 장비

1.2mm 배터리 소켓과 고무 껍질 터미널 Molex 78171 / 78172 대체

고객 선택 가이드

핀 수를 확인: 2-7 위치, 배터리 신호와 전력 회로 요구 사항을 일치
와이어 가이드 확인: 엄격히 30-28 AWG 와이어를 사용; 과대 와이어는 나쁜 크림핑을 일으킬 것입니다
표면 선택: 높은 진동 / 긴 수명 장치에 대한 금 표면 선호; 비용에 민감한 소비 제품에 대한 진 표면
조립 상태: SMT 재흐름 온도 ≤260 °C를 확인합니다. 헤더는 SMT 유형이며 용기는 와이어에 꽉 묶여 있습니다.
검증 제안: 대량 주문 전에 우리의 샘플과 결합 테스트, 진동 테스트 및 접촉 저항 테스트를 실행
두 번째 출처의 참고: 혼합 공급 프로젝트에 대한 원본 Molex 78171 / 78172 시리즈와 상호 연결 가능

FAQ

1. Q: 당신은 카탈로그를 가지고 있습니까? 당신은 모든 제품을 확인하기 위해 나에게 카탈로그를 보낼 수 있습니까?

A: 예, 당신은 온라인에서 저희에게 연락하거나 카탈로그를 얻기 위해 이메일을 보낼 수 있습니다.

2Q: 나는 당신의 카타에서 제품을 찾을 수 없습니다로그, 이 제품을 만들 수 있나요?

A: 우리의 카탈로그는 대부분의 제품을 표시하지만 모든 것은 아닙니다. 단지 당신이 필요로하는 제품과 당신이 원하는 것을 알려주세요. 우리가 그것을 가지고 있지 않다면, 우리는 또한 그것을 생산하기 위해 새로운 곰팡이를 설계하고 만들 수 있습니다.참고로보통 폼을 만드는 데 약 35-45일이 걸립니다.

3Q: 샘플을 제공 할 수 있습니까?이 샘플은 무료입니까?

A: 예, 우리는 테스트를 위해 5-10pcs의 커넥터 무료 샘플을 제공합니다. 하지만 당신은 배송 비용을 지불해야합니다.

4질문: 배송시간은 어떻게 되나요?

A: 재고 물품은 1 일 이내에 배달됩니다; 사용자 정의 물품은 5-7 일 이내에 배달됩니다.

5Q: 어떻게 내 주문을 배송합니까?

A: 작은 패키지를 위해, DHL, FedEx, UPS, TNT, EMS와 같은 익스프레스로 보내십시오. 그것은 문에서 문에 대한 서비스입니다. 큰 패키지를 위해, 우리는 공선 또는 바다를 통해 보낼 수 있습니다. 우리는 표준 수출 카튼을 사용합니다.우리는 배송 중에 발생하는 모든 제품 손상에 대한 책임이 있습니다.

6. 질문: 어떤 종류의 지불을 받아? 나는 RMB를 지불 할 수 있습니까?

A: 우리는 T/T (전자 송금), 웨스턴 유니온, 그리고 페이팔을 받아들입니다. 우리는 청구서와 같은 금액을 받을 수 있는지 확인하십시오. 그리고 당신은 RMB로 지불 할 수 있습니다. 문제 없습니다.

7Q: 당신의 회사의 품질 관리에 대해 어떻게 생각하십니까?

A: 엄격하게 ISO9001, IQC, OQC, IPQC, QA를 준수하십시오. 우리의 품질 부서에서 10%를 차지합니다. 우리의 모든 제품은 CCD에 의해 테스트됩니다.

8질문: 모든 상품의 가격 목록이 필요해요. 가격 목록이 있나요?

A: 우리는 모든 제품의 가격 목록을 가지고 있지 않습니다. 우리는 너무 많은 품목을 가지고 있기 때문에 목록에 모든 가격을 만드는 것은 불가능합니다.그리고 물가들은 항상 변화합니다. 재료 비용과 양 때문에요.그리고 당신은 우리에게 당신이 필요로하는 모든 항목의 목록을 줄 수 있습니다; 우리는 조심스럽게 하나씩 확인하고 사양과 가격 목록을 줄 것입니다

9Q: 당신은 사용자 정의 제품 및 사용자 정의 포장 할 수 있습니까?

A: 예. 우리는 많은 사용자 정의

우리의 고객을 위해 제품을 이전 (주로 철회 배열). 사용자 정의 포장에 대해, 우리는 패키지에 로고 또는 다른 정보를 넣어 문제가 없습니다.추가 비용이 발생한다는 점을 지적해야 합니다..

10질문: 어떤 자격증을 가지고 있나요?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 등
