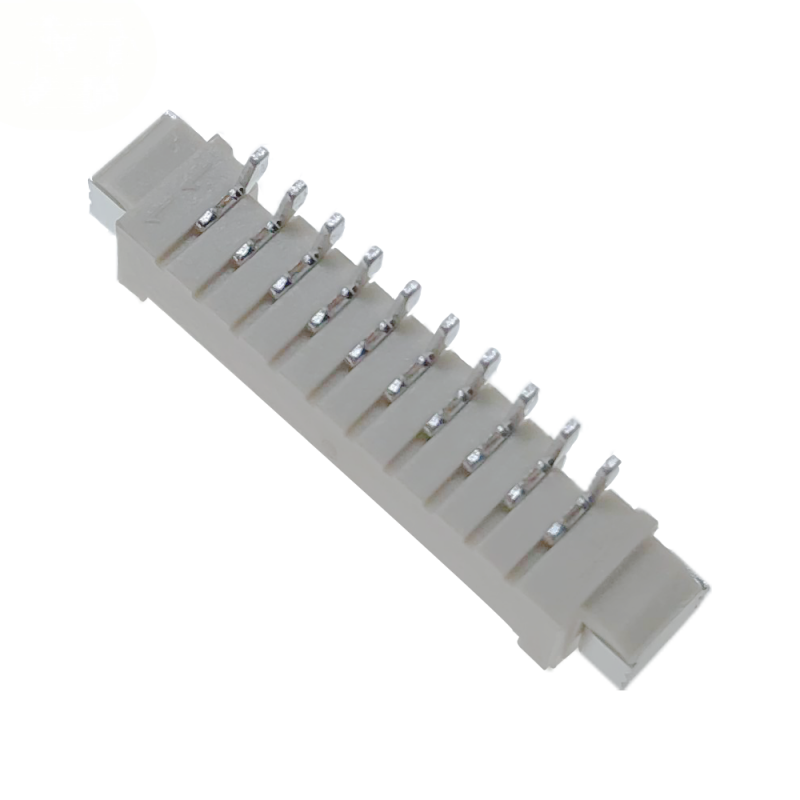

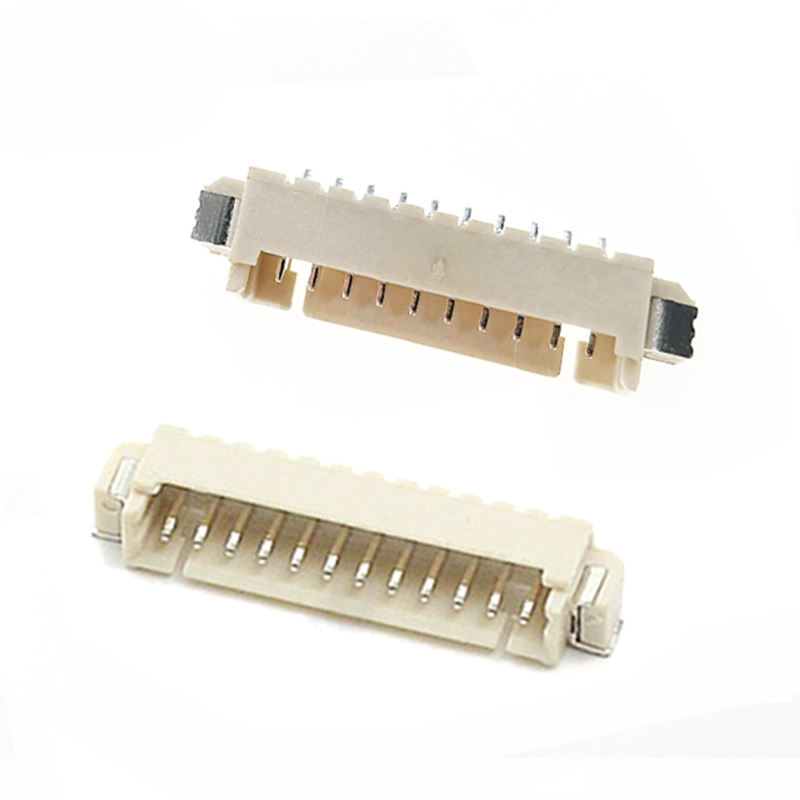

와이어-투-보드 PCB 애플리케이션용 주석 도금 1.25mm 피치 라이트 앵글 SMT 웨이퍼 커넥터

• 직각 90° 방향, 측면 삽입 방식으로 수직 PCB 여유 높이 절약
• 걸윙 SMT 터미널 + 듀얼 홀드다운 솔더 네일: 진동 및 리플로우 열팽창 시 틀어짐 방지
• 역삽입으로 인한 핀 및 하네스 손상을 방지하는 극성 키(Polarization Key) 내장
• 표준 SMT 리플로우 프로파일을 견디는 고온 내열성 절연체
• 표준 1.25mm 피치, 일관된 결합 성능을 위한 엄격한 핀 위치 공차 관리
• 완전 자동 SMT 조립을 지원하는 테이프 앤 릴 포장; 수동 스루홀 납땜 불필요
• 도금 옵션: 표준 니켈 위 주석 도금; 잦은 탈착 및 내산화 요구 사항을 위한 골드 플래시
• RoHS 준수, 요청 시 할로겐 프리 옵션 제공 가능

1. PCB 틀어짐 방지 설계: 듀얼 홀드다운 솔더 네일 적용으로 대량 SMT 리플로우 시 들뜸/위치 이탈 방지; 다수의 경쟁사는 원가 절감을 위해 완전한 홀드다운 구조를 생략합니다.
2. 엄격한 핀 공면도(Co-planarity) 제어: 납땜 후 간헐적 접촉 불량 위험 감소, 소형 IoT/웨어러블 기기에 필수적입니다.
3. 명확한 역삽입 방지(Polarization) 형상: 물리적 키로 역삽입을 방지하여 작업자 조립 실수로 인한 현장 반품 불량을 예방합니다.
4. 유연한 도금 솔루션: 비용에 민감한 양산을 위한 표준 주석 도금; 고진동/고습도 작업 환경을 위한 골드 플래시.
5. 2-10핀 주요 규격의 안정적인 공급: 다빈도 핀 수 재고 보유; 짧은 리드타임의 대량 주문 지원; 긴 OEM 리드타임 없이 유명 브랜드 1.25mm 웨이퍼 시리즈와 기능적 교차 호환 가능.
6. 문서 지원: 엔지니어 검토 및 BOM 검토를 위한 2D 도면, PCB 풋프린트 제안서, 시험 성적서 제공.

• 가전제품: 소형 가전, 스마트 홈 센서, 웨어러블 기기
• IoT 및 스마트 모듈: 무선 센서 모듈, 게이트웨이 보조 신호 연결
• 휴대용 의료 기기: 휴대용 의료 장비용 미세 신호 내부 배선
• 산업용 제어: 소형 PLC 보조 IO, 센서 내부 상호 연결
• 조명 및 디스플레이: LED 드라이버 모듈, 소형 LCD 보조 신호 배선
• 사무 기기: 소형 프린터, 스캐너 내부 와이어-투-PCB 연결

1. 핀 수 확인: 신호/전원 채널 수에 따라 2-4-6-8-10핀을 선택하십시오.
2. 실장 방식 확인: 본 모델은 직각(Right-Angle) SMT 타입이며 수직 TH 또는 수직 SMT 헤더가 아닙니다. PCB 레이아웃 전 기구부(엔클로저) 높이 여유를 확인하십시오.
3. 도금 선택:
   • 니켈 위 주석 도금: 일반 실내 고정형 애플리케이션, 원가 최적화.
   • 골드 플래시: 고습도, 진동 환경 및 잦은 삽발 주기에 적합.
4. 와이어 매칭: 당사의 전용 압착 터미널 및 하우징과 매칭하십시오. 타사 터미널과 혼용할 경우 접촉 불량이 발생할 수 있습니다.
5. SMT 공정: 권장 리플로우 온도 프로파일을 반드시 준수해야 합니다. 과도한 고온에 장시간 노출되면 플라스틱 하우징이 손상될 수 있습니다.
6. 규격 준수: 완제품 CE/UL 인증 제출을 위해 할로겐 프리 또는 특수 인증 문서가 필요한 경우 미리 알려주십시오.
7. 샘플 평가: 양산 BOM 적용 전 엔지니어링 샘플을 요청하여 체결 및 PCB 적합성을 검증하십시오.
