2.54mm 피치 검정색 2x5핀 박스 헤더 커넥터 DIP 2열 핀 소켓 맞춤형 헤더 및 와이어 하우징

2.54mm 피치 블랙 2x5핀 박스 헤더 커넥터 DIP 2열 핀 소켓 맞춤형 헤더 및 와이어 하우징

하이라이트

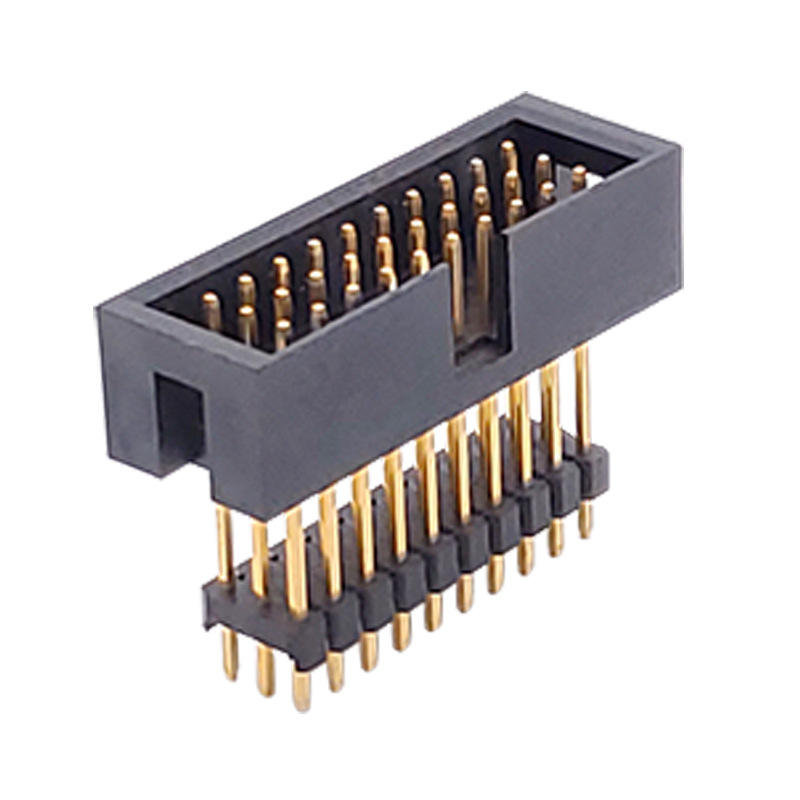

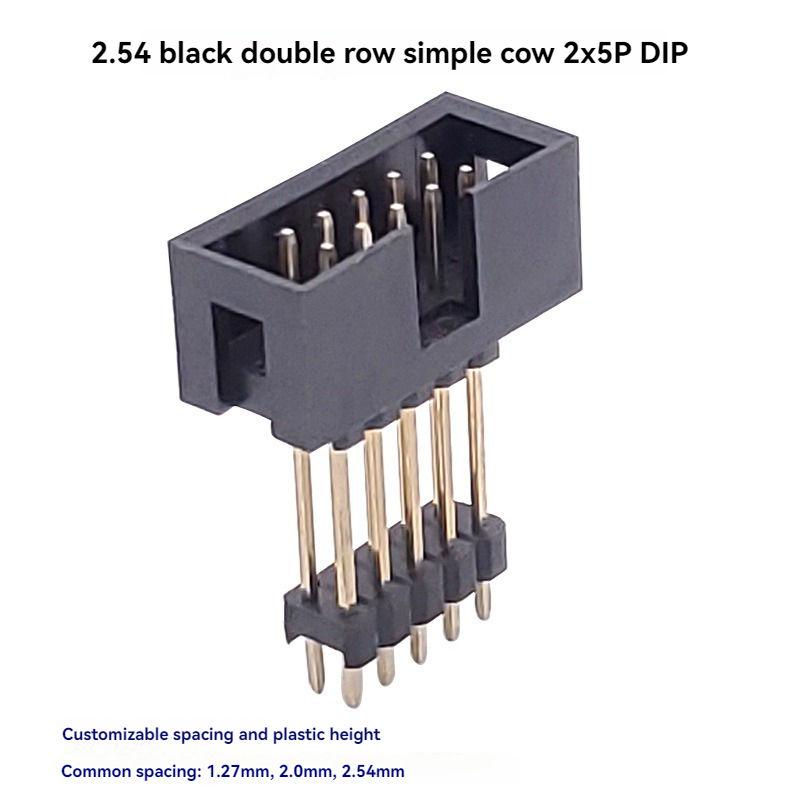

• 2.54mm 산업 표준 0.1인치 피치, 듀얼 로우 2x5핀 (10 포지션) DIP 스루홀 마운팅, 주류 IDC 리본 케이블 어셈블리와 직접 호환
• 반대로 끼워 넣기 방지 키 슬롯이 있는 슈라우드 블랙 PBT UL94V-0 하우징, 대량 조립 시 역방향 결합 및 핀 구부러짐 방지
• 황동 사각 접점은 금/주석 도금 옵션을 지원하며 진동 조건에서 안정적인 신호 전송
• 전체 맞춤화: 핀 길이, 누락된 핀, 도금 두께, 와이어-하우징 매칭 가능; 글로벌 프로젝트를 위한 RoHS 및 REACH 준수
• 견고한 스루홀 DIP 납땜은 산업 등급 PCB 애플리케이션에 대한 우수한 기계적 고정력 제공

제품 설명

일반 기계적 매개변수

재료 및 전기적 특성

환경 및 납땜 가이드

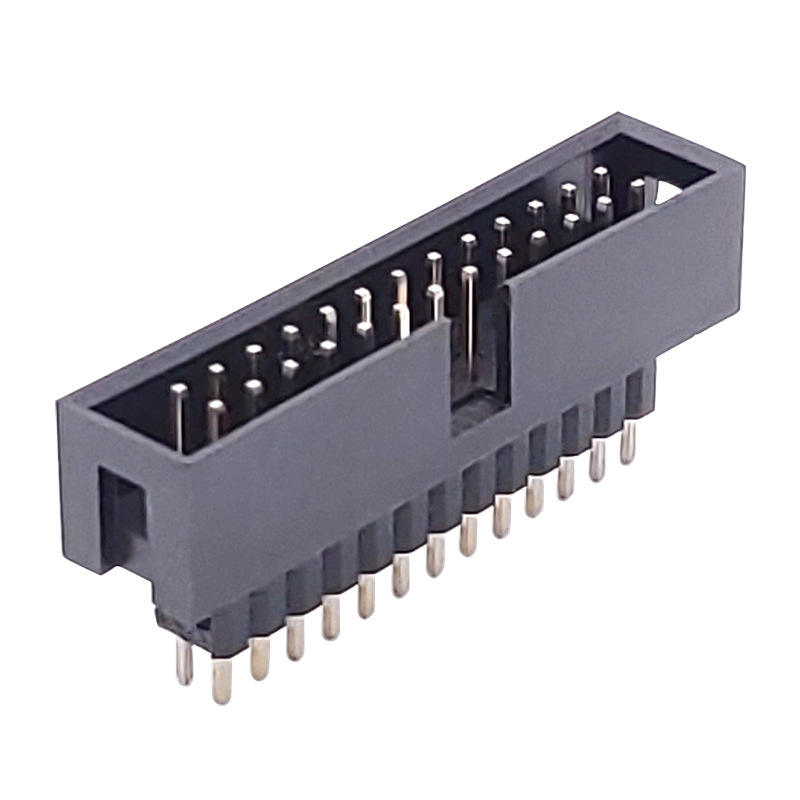

이 2.54mm 피치 2x5핀 듀얼 로우 박스 헤더 (슈라우드 헤더)는 DIP 스루홀 타입의 수 PCB 커넥터입니다. 보호 플라스틱 슈라우드와 극성 키가 장착되어 있으며, 와이어-보드 및 보드-보드 상호 연결을 위해 설계되었으며 2.54mm IDC 리본 케이블 소켓과 널리 결합됩니다. 블랙 난연성 절연체는 생산 안정성을 보장합니다. 프로토타입, 대량 생산 및 OEM 프로젝트 요구 사항을 충족하기 위해 맞춤형 핀 치수, 도금 사양 및 매칭된 와이어 하우징을 지원합니다.

제품 특징

1. 표준 2.54mm 피치, 듀얼 로우 2x5P 총 10개 접점, DIP 직선 스루홀 PCB 마운팅
2. 슈라우드 하우징은 취급, 조립 및 운송 중 핀의 변형을 방지합니다.
3. 역방향 삽입 방지 및 대량 생산 시 단락 위험 감소를 위한 내장형 극성 키 슬롯
4. 블랙 PBT UL94V-0 난연성 하우징, 넓은 작동 온도 범위
5. 사각 황동 접점 핀, 다양한 도금 대안 (주석, 금 플래시, 선택적 금)
6. 높은 맞춤화 가능성: 핀 길이, 특수 누락 핀 레이아웃, 맞춤형 도금 두께, 매칭된 와이어 하우징
7. RoHS, REACH 준수; 자동 조립 및 수작업 납땜 워크플로우에 적합
8. 기성품 2.54mm IDC 플랫 리본 케이블 커넥터와 완벽한 상호 운용성

제품 장점

1. 오류 방지 조립: 슈라우드 + 극성 키는 역방향 삽입 손상을 제거하고, 비슈라우드 핀 헤더에 비해 대량 생산 시 불량률을 낮춥니다.
2. 강력한 기계적 신뢰성: DIP 스루홀 납땜은 SMT 버전에 비해 훨씬 강력한 PCB 고정력을 제공하며, 충격 및 진동 시나리오에서 잘 작동합니다.
3. 광범위한 호환성: 기성품 2.54mm IDC 리본 케이블 소켓과 완벽하게 일치하여 엔지니어의 부품 소싱 주기를 단축합니다.
4. 유연한 맞춤화 기능: 비표준 프로젝트 요구 사항을 위한 수정된 핀 길이, 누락 핀 설계, 가변 금 두께 및 지원 와이어 하우징을 지원합니다.
5. 비용-성능 균형: 고용량 소비재의 일회성 최종 제품 조립을 위한 주석 도금 버전; 반복 결합 테스트/디버그 포트를 위한 금 도금 변형; 하나의 부품 번호 플랫폼이 여러 비용 계층을 포괄합니다.
6. 일관된 품질 관리: 사각 핀 및 하우징 키 위치의 엄격한 치수 검사를 통해 배치 간 결합 일관성을 보장합니다.

응용 분야

• 산업 제어 모듈, PLC 주변 신호 인터페이스
• IoT 장치, 게이트웨이 및 센서 내부 상호 연결
• 의료 보조 장비 (이식용 아님), 테스트 및 측정 지그
• 자동화 장비, 서보 드라이버 신호 전송
• 가전 제품, 가전 제품 메인보드 연결
• 로봇 공학, 보안 모니터링 하드웨어
• 프로토타이핑 보드, 개발 키트, 교육용 전자 장비

맞춤화 옵션

1. 마운팅 유형: PCB 상단에서 수직으로 결합 커넥터 플러그를 연결할 때 이 DIP 직선 버전을 선택하십시오. 케이블이 PCB 가장자리에서 수평으로 나오는 경우 직각 변형을 선택하십시오.
2. 도금 선택:
   • 주석 도금: 일회성 최종 제품 조립에 최적, 비용 효율적
   • 금 플래시 / 선택적 금: 테스트 인터페이스, 디버그 포트, 자주 플러그를 뽑아야 하는 모듈에 선택
3. 결합 쌍 확인: PCB 설계 시, 결합 파트너가 표준 2.54mm IDC 리본 소켓인지 확인하십시오. 피치 값에만 의존하지 말고, 하우징 윤곽과 키 위치를 다시 확인하십시오.
4. 핀 길이 맞춤: 1.6mm PCB의 표준 핀 길이; 두꺼운 또는 얇은 회로 기판을 위해 더 길거나 짧은 스루홀 핀이 필요한 경우 알려주십시오.
5. 환경 조건: 고진동 산업 환경의 경우, 비슈라우드 핀 헤더보다 DIP 박스 헤더를 우선적으로 사용하여 잘못 끼워 넣기 방지 기능을 강화하십시오.
6. 특수 레이아웃: 누락 핀 배열 또는 맞춤형 키 노치 위치가 필요한 경우 엔지니어링 팀에 문의하십시오.
