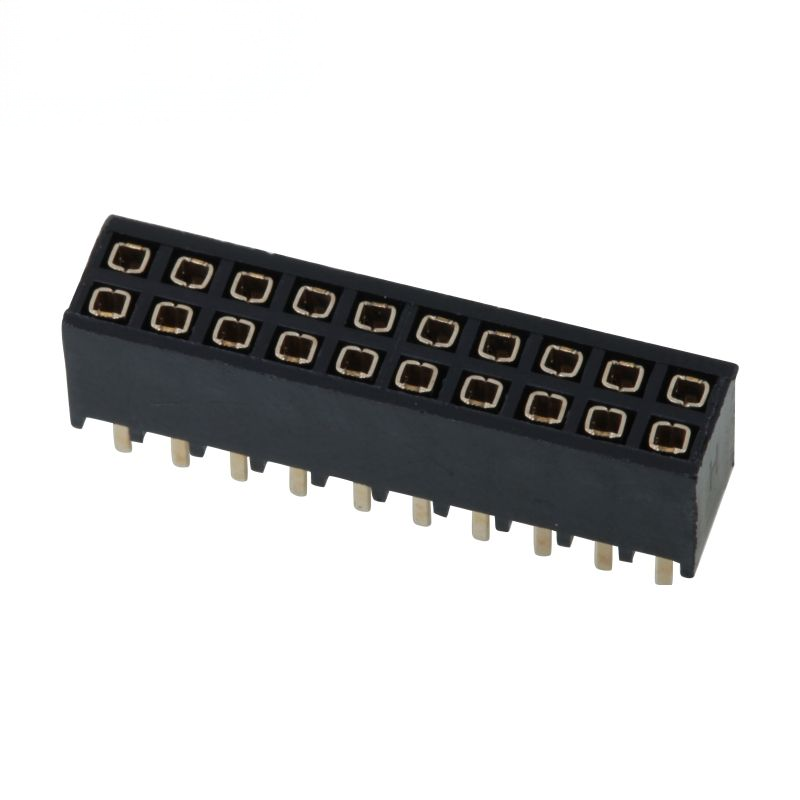

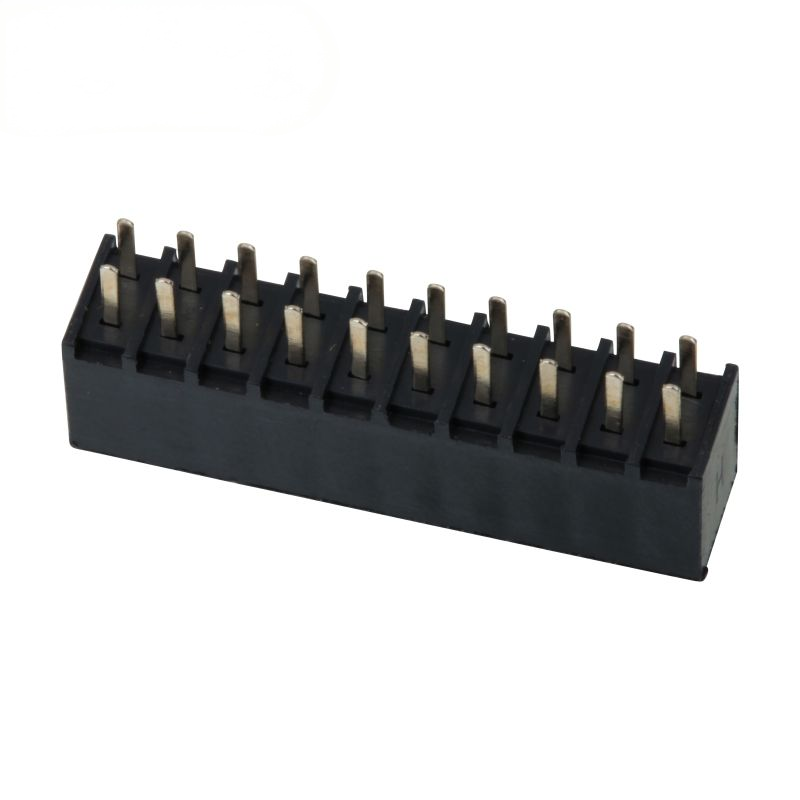

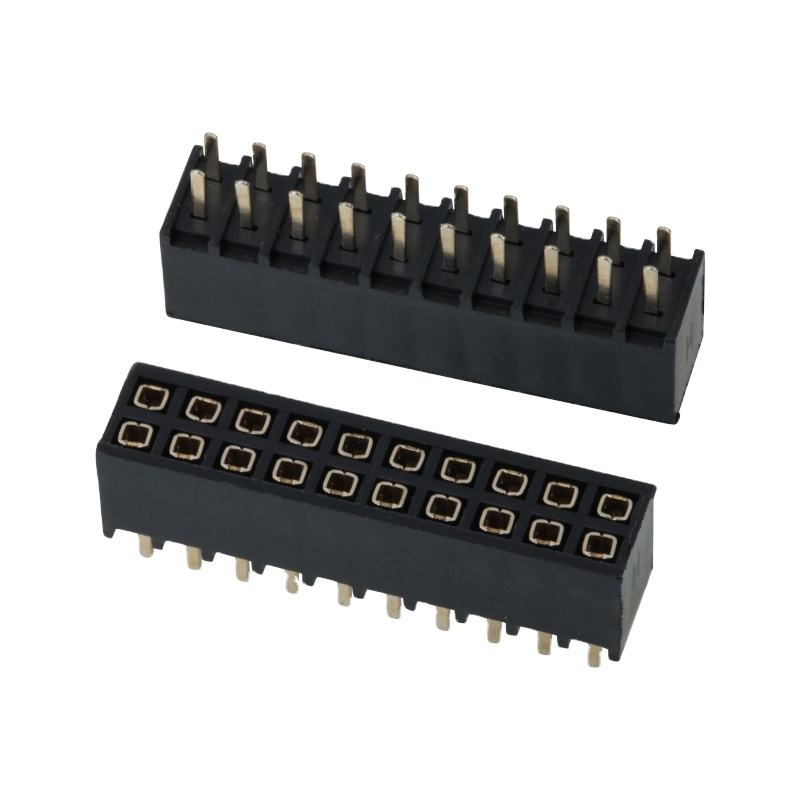

DIP 암 헤더 2.54mm 피치 이중 행 암 스트레이트 헤더 소켓 핀 스트립 커넥터

DIP 여성 헤더 2.54mm 피치 듀얼 라우 여성 직선 헤더 소켓 핀 스트립 커넥터

강조점

• 산업 표준 2.54mm (0.100") 진격 이중 줄 DIP 뚫고 구멍 여성 헤더, 표준 2.54mm 남성 핀 헤더와 완전한 상호 운용성
• 포스포르-브론즈 접촉 단말기, 선택적으로 금/연금 접착, 진동 아래 안정적인 접촉 & 빈번한 짝짓기
• UL94-V0 고온 PBT 가구, 물결 용접 및 수동 재작업 프로세스와 호환
• 넓은 핀 수 범위 2×2P-2×40P, OEM 프로젝트에 사용할 수있는 사용자 정의 핀 꼬리 / 단열기 높이
• RoHS 및 REACH를 준수하고 비용 효율적인 보드-투-보드 스택링 및 프로토타입 구축 인터 커넥트 솔루션

제품 설명

일반 기계 매개 변수

재료 및 전기 특성

환경 및 용접 가이드

제품 특성

1. 두 배 줄 직직 수직 DIP 구멍 장착, 충격 및 진동에 대한 견고한 PCB 기계적 고정
2. 표준 2.54mm pitch, 주류 2.54mm 남성 헤더 발자국 및 장판 부품과 완전히 호환됩니다.
3. 광소-동강 스프링 접촉은 짝짓기 주기에 걸쳐 일관된 접촉 힘을 유지, 접촉 느슨함을 저항
4. 검은색 PBT 단열기 UL94-V0 불 retardant, 변형 없이 물결 용접 열 스트레스에 견딜 수 있습니다.
5. 유연한 접착 옵션: 일반 용도로 진 접착; 혹독한 환경에서의 산화 방지 성능을 위해 니켈 아래 금 접착
6. 핀 카운트 커버리지: 2×2P에서 2×40P까지; 사용자 정의 핀 꼬리 길과 하우스 높이가 지원됩니다.
7. RoHS/REACH 준수, 대용량 조립을 위한 대용량 봉지 또는 상자 포장으로 공급

제품 장점

1. 강한 PCB 유지: DIP 뚫린 구멍 용접은 진동에 취약한 장비에 SMT 헤더보다 훨씬 더 나은 기계적 안정성을 제공하며 커넥터가 PCB에서 떨어져 나가는 것을 방지합니다.
2. 전체 생태계 호환성: 2.54mm 산업 표준 피치는 부품 공급 위험을 줄이고 일반 시장의 동등한 것을 대체합니다.
3. 두 줄의 고밀도 레이아웃: 이중 줄 설계는 단 줄 PCB 솔루션에 비해 더 짧은 PCB 발자국 내에서 더 많은 신호 채널을 패키지하며 보드 공간을 절약합니다.
4. 이중 고도의 접착 용액: 진료 된 변형은 상업용 제품을위한 BOM 비용을 제어합니다. 금으로 칠 된 옵션은 야외 / 고 습도 장수 장치에 대한 산화를 완화합니다.
5. 빠른 프로젝트 반복: 빠른 프로토타입을 만들기 위해 표준 스핀을 계산합니다. OEM 대량 생산에 맞춤형 크기가 가능합니다.
6. 조립 친화적: 단열기는 물결 용접기의 열 왜곡에 저항하며 SMT / 물결 용접기의 생산 라인에서 조립 거부율이 낮습니다.

적용

• 산업용 제어판, PLC 주변 모듈
• 임베디드 시스템, 단일판 컴퓨터, 개발판
• 사물인터넷 센서 게이트웨이, 스마트 홈 하드웨어
• 시험 및 측정 장비
• 로보틱스 보조 제어 모듈
• 자동차 내부 보조 전자제품
• 의료용 비중적 신호 모듈
• 소비자 전자제품, 프로토타입 제작 및 DIY 장비

사용자 정의 옵션

1. 핀 구성을 확인: 총 핀 양 (2×N) 을 정의하고, 두 줄 배열을 확인하고, 남성 헤더 피치와 줄 간격이 2.54mm에 딱 맞는 것을 확인합니다.
2. 장착 검사: 강한 기계 충격 저항이 필요한 경우 DIP 직선 버전을 선택합니다. 옆 매팅이 필요한 경우 직각 버전을 선택합니다.
3. 플래팅 선택:
   • 틴 플래팅: 실내 상업용 장치, 정상적인 습도 환경, 비용 민감한 프로젝트.
   • 금으로 칠: 야외, 높은 습도, 긴 사용 기간, 빈번한 플러그 아웃 시나리오.
4. PCB 발자국 검증: PCB 구멍 지름이 DIP 핀 크기와 일치하는지 확인합니다. 주변 부품에 대한 기계적 간섭을 피하기 위해 단열기 높이를 확인하십시오.
5. 열성 일치: 파동 용접 과정이 적용되면 단열 물질이 용접 온도 요구 사항을 충족하는지 확인합니다.
6. 관습 요구 사항: 비표준 핀 꼬리 길이, 단열기 높이 또는 특수 핀 수를 위한 도면을 제출합니다.
