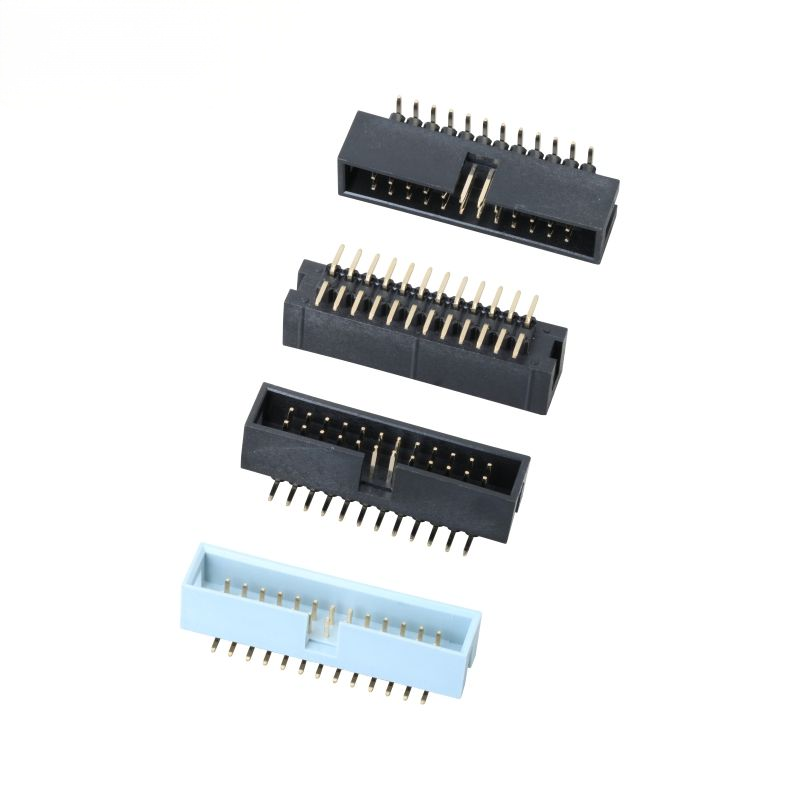

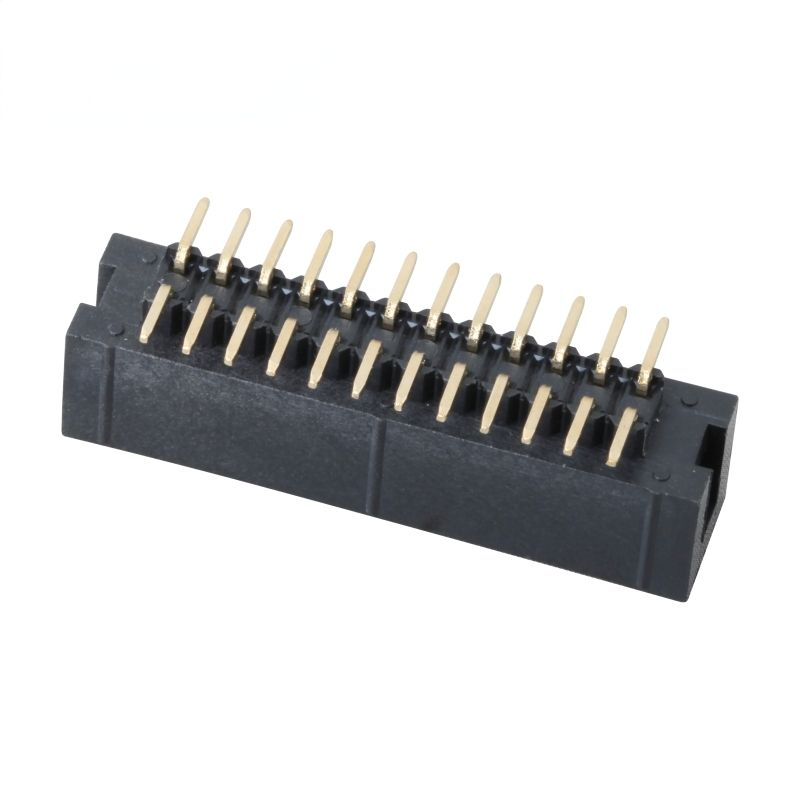

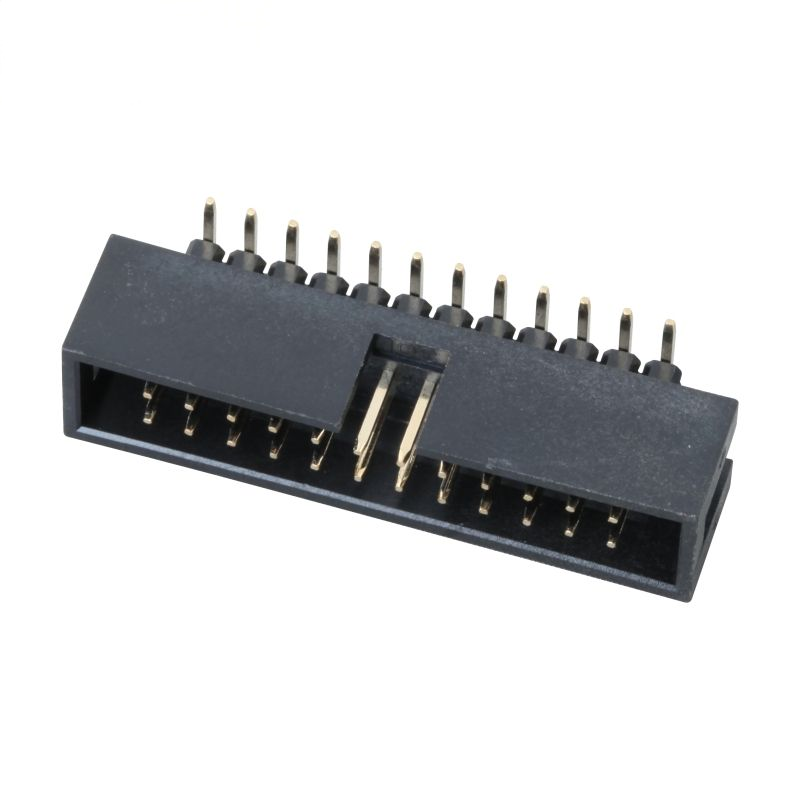

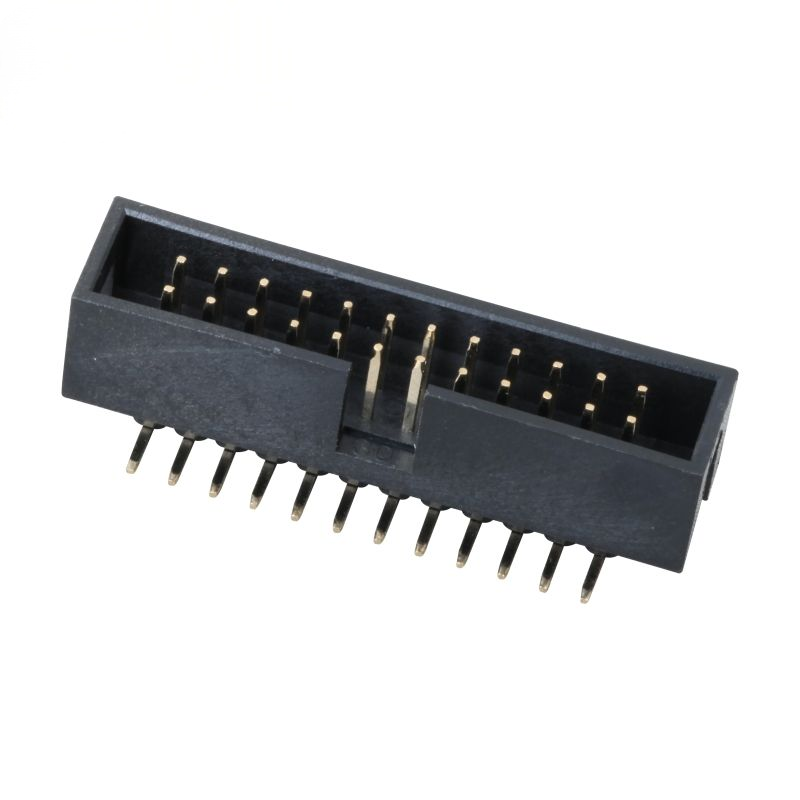

2.54-2xnPLB-H=8.8-SMT=10.5-SS 박스 헤더 2.54mm 3.0AMP 전자 부품

하이라이트

• 2.54mm 표준 피치 듀얼 로우 SMT 쉴드 박스 헤더, 전체 높이 H=8.8mm, 총 PCB 프로파일 10.5mm, 변형 방지를 위한 스테인리스 스틸 보강 구조(SS)
• 핀당 3.0A 연속 정격, 0.64mm 사각 황동 접점, 신호 중요 또는 비용 민감 PCBA를 위한 선택적 금/니켈 도금
• 극성 쉴드 하우징은 역방향 결합 방지; 고부피 SMT 리플로우 조립을 위한 최적화된 픽앤플레이스 풋프린트
• UL94V-0 고온 PA6T 절연체, RoHS-REACH 준수, 와이어-투-보드/보드-투-보드 상호 연결을 위한 6P-64P 구성 가능한 핀 수

제품 설명

일반 기계적 매개변수

재질 및 전기적 특성

환경 및 납땜 가이드

제품 특징

1. 스테인리스 스틸 보강 쉴드 쉘은 조립 및 현장 진동 중 하우징 변형에 강합니다.
2. SMT 표면 실장 종단, 테이프 앤 릴 자동 배치용으로 맞춤 제작; PCB에 스루홀 드릴링 불필요
3. 내장된 극성 키는 역방향 삽입 위험을 제거하고 잘못된 결합으로 인한 회로 손상을 방지합니다.
4. 0.64mm 사각 황동 접점은 안정적인 접촉력을 제공합니다. 다중 도금 옵션(플래시 골드, 3μ" 골드, 주석-니켈) 사용 가능
5. 고온 PA6T UL94V-0 절연체는 무연 리플로우 열 응력을 견딥니다.
6. 모듈식 핀 수 범위: 6P ~ 64P 듀얼 로우, OEM 핀 번호 사용자 정의 지원
7. RoHS 및 REACH 준수, 산업 및 의료 프로젝트용 저할로겐 옵션 사용 가능

제품 장점

1. SS 스테인리스 스틸 보강: 일반 플라스틱 전용 박스 헤더에 비해, 진동에 민감한 산업 장비의 안티 트위스트 및 안티 쇼크 성능이 향상되어 픽앤플레이스 중 하우징 균열 위험을 줄입니다.
2. 정확한 10.5mm 총 높이: 많은 레거시 2.54mm IDC 시스템의 기계적 간격 요구 사항을 충족합니다. PCB 재설계 없이 주류 시장 박스 헤더의 드롭인 교체.
3. 균형 잡힌 전기 성능: 핀당 3A 정격은 신호 및 저전력 전력 라인을 모두 포함합니다. 유연한 도금 선택은 비고속 시나리오의 BOM 비용을 절감하면서 고신뢰성 신호 회로를 위한 금 도금을 지원합니다.
4. SMT 최적화 형상: 안정적인 솔더 풋프린트는 대량 생산에서 톰스톤 위험을 줄입니다. 테이프 앤 릴 포장은 SMT 기계에 직접 공급되어 수동 노동 비용을 절감합니다.
5. 빠른 샘플 지원: 사용자 정의 핀 수 및 도금 두께는 엔지니어링 검증을 위해 짧은 리드 타임으로 샘플링할 수 있습니다.

응용 분야

• 산업 제어 보드, PLC 주변 모듈
• IoT 게이트웨이, 센서 수집 모듈
• 의료 보조 전자 장비
• 스마트 홈 제어 메인보드
• 테스트 및 측정 장비 PCBA
• 통신 단말기 내부 와이어-투-보드 상호 연결
• 자동화 장비 신호 연결

사용자 정의 옵션

1. 필요한 핀 수 확인: 듀얼 로우, 총 핀 수 6P-64P; 문의 시 정확한 핀 번호 지정.
2. 도금 선택:
   • 주석-니켈: 비용 최적화, 일반 신호 회로, 일반 습도 환경
   • 니켈 위 3μ" 금: 진동, 고온 또는 장기 서비스 조건에 선호됨
3. 기계적 확인: 인클로저 내부의 10.5mm 총 높이 간격을 확인하십시오. 결합 파트너가 표준 2.54mm IDC 리본 케이블 소켓인지 확인하십시오.
4. 조립: 자동 SMT의 경우 테이프 앤 릴 선택; 소량 프로토타입의 경우 트레이/튜브.
5. 특별 요구 사항: 저할로겐 또는 의료 등급 재질이 필요한 경우 알려주십시오.
