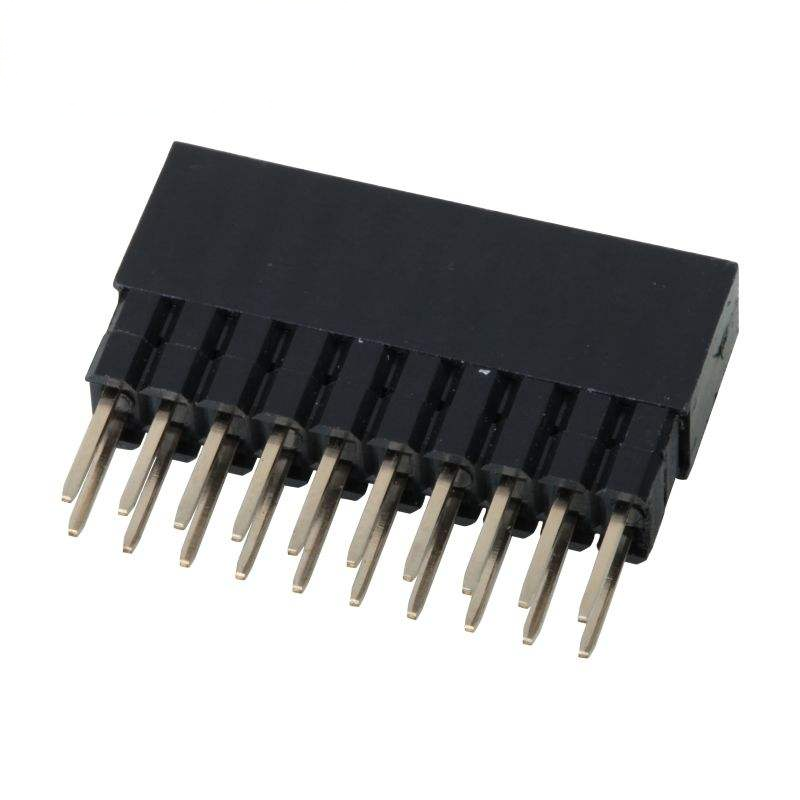

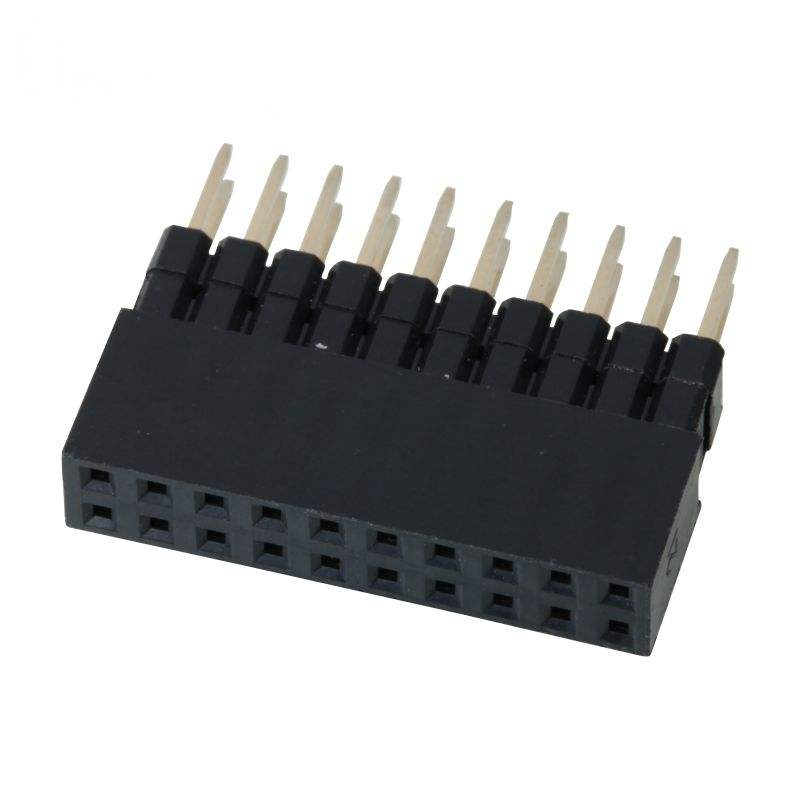

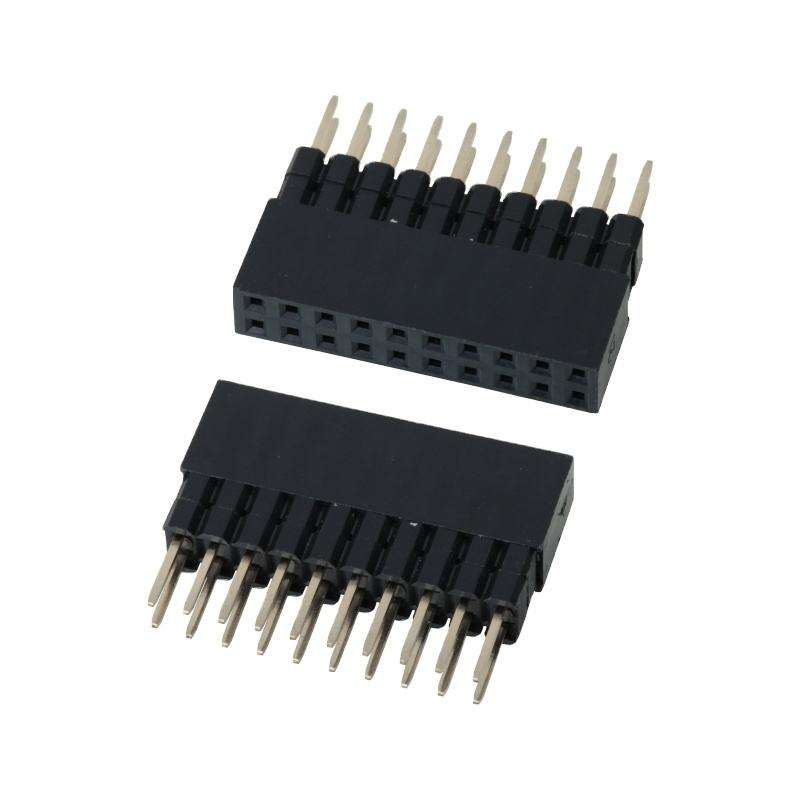

2.54mm,0.64x0.4SQ 피치 커넥터 쌍줄 여성 핀 헤더 커넥터

강조점

• 표준 2.54mm 진도 두 줄의 여성 용기,0.64×0.4mm 정사각형 접촉정밀한 짝짓기를 위해 남성 스핀 헤더와 일치합니다.
• UL94V-0 고온 단열기, SMT 재흐름 및 구멍을 통한 조립을 지원합니다. RoHS & REACH 준수
• 유연한 접착 옵션: 금 플래시 / 3μ"-30μ" 니켈 위에 금, 신호 수준 및 중소 전류 요구 사항을 충족
• 넓은 커스터마이징 가능한 핀 수 (2×2P에서 2×40P까지), 대량 생산용 테이프 및 릴 / 트레이 / 대량 포장
• 낮은 접촉 저항, 산업, IoT 및 내장 PCB-to-PCB 상호 연결에 대한 안정적인 신호 무결성

제품 설명

일반 기계 매개 변수

재료 및 전기 특성

환경 및 용접 가이드

제품 특성

1. 두 줄 배열, 2.54 mm (0.100") 진사, 0.64 × 0.4 mm 정사 콘택트 차원 정확한 핀 매팅 정렬
2. 높은 온도 UL94V-0 열탄화체 가구, 후류 열 충격에 저항
3. 포스포르-브론즈 / 청동 콘택트, 짝짓기 및 용접 영역에 맞춤 금/진 접착
4. 여러 개의 핀 수 옵션: 2×2P에서 2×40P; 수직 / 직각 지향 가능
5. 테이프와 롤 SMT 픽 앤 플래스, 트레이 및 대량 포장 모드를 지원합니다.
6. RoHS 준수, 소비자, 산업 및 IoT 전자 애플리케이션에 적합

제품 장점

1. 0.64×0.4mm 정사각형 접촉: 일반적인 둥근 구멍 여성 헤더와 비교하면, 정사각형 접촉은 더 큰 접촉 면적, 더 낮은 접촉 저항 및 진동에 취약한 장비에 대한 더 나은 진동 방지 성능을 제공합니다.
2. 이중 호환성 조립체: 구멍을 통해 수동 용접 및 SMT 테이프 및 롤 대량 생산을 지원합니다. 한 부품 시리즈는 프로토타입 및 대량 생산 단계를 포함합니다.
3. 유연한 접착 용액: 엔지니어들은 비용에 민감한 프로젝트의 경우 틴 플래팅을 선택하거나 높은 신뢰성 신호 접촉을 위해 특정 금 두께를 선택할 수 있으며, 과다 스펙 비용 낭비를 피할 수 있습니다.
4. 전체 범위의 핀 카운트 사용자 정의: 2×2P-2×40P는 대부분의 임베디드 보드-투-보드 상호 연결 시나리오를 다루고 있으며 표준 부품에 대한 짧은 리드 타임입니다.
5. 안정적인 열 성능: UL94V-0 고온 가구는 재공류 용접 과정에서 가구의 녹는 위험을 줄여 조립품 거부율을 낮추고 있습니다.

적용

• 산업용 제어 메인보드 및 센서 모듈
• 사물인터넷 게이트웨이, 스마트 홈 컨트롤러 하드웨어
• 임베디드 개발 보드, 테스트 및 측정 장비
• 의료용 보조 전자 모듈
• 자동차 내부 보조 전자제품
• 소비자 전자제품, 전원 공급 장치

사용자 정의 옵션

1. 피치 확인: 짝짓기 수컷 핀 헤더 피치와 일치해야 합니다 =20.54mm, 접촉 크기는 0.64×0.4mm 정사각형입니다.
2. 확인 핀 수: 전체 회로 신호를 세어 두 줄 형식 = 2 × N 위치
3. 장착 유형 선택:
   • SMT: 픽 앤 플래시 머신용 테이프 앤 롤 포장품을 선택
   • 구멍: 수동 용접을 위한 대량/트레이를 선택
4. 오리엔테이션: 스파킹 보드의 경우 수직; 사이드 디렉션 보드의 경우 직각.
5. 표면 선택:
   • 비용에 민감한 비 신호 핀: 금속
   • 신호 경로/진동 환경: 금으로 칠 (Au 두께 요구사항을 확인)
6. 작동 환경: 85 °C 이상에서 연속적으로 작동하는 경우 PA6T 가구 버전을 선택합니다.
7. PCB 레이아웃 전에 라이브러리 수입을 위해 우리의 데이터 시트 & PCB 발자국 다운로드.
