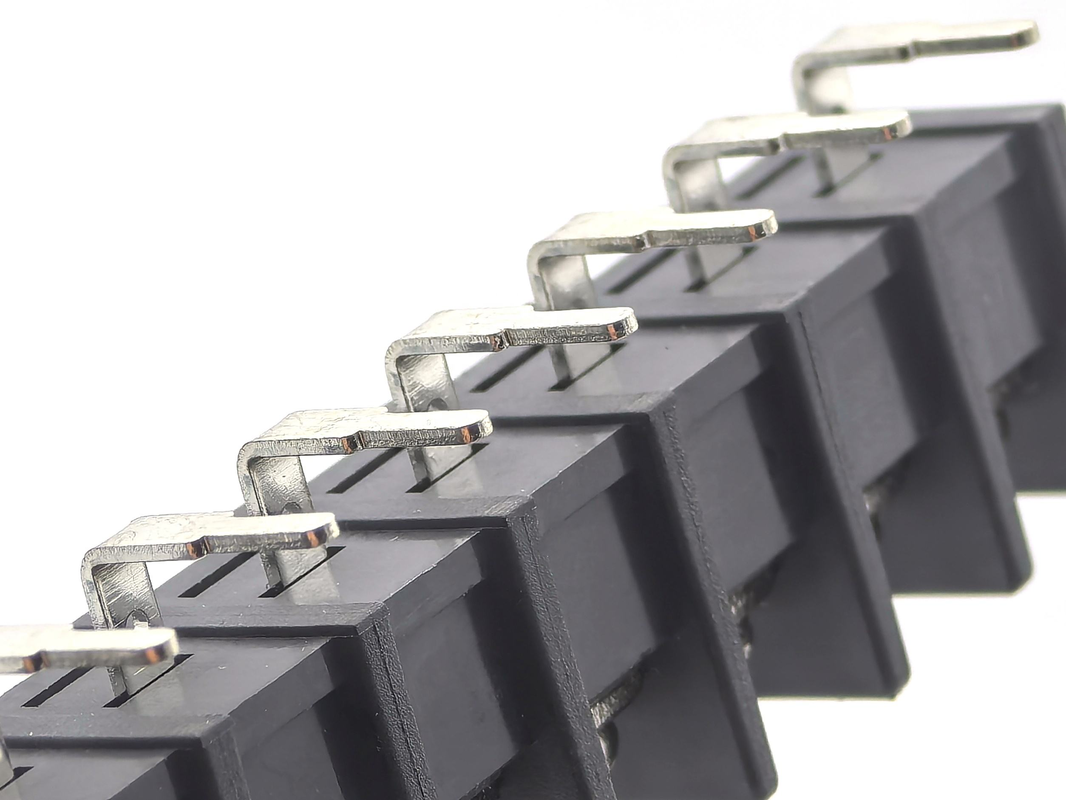

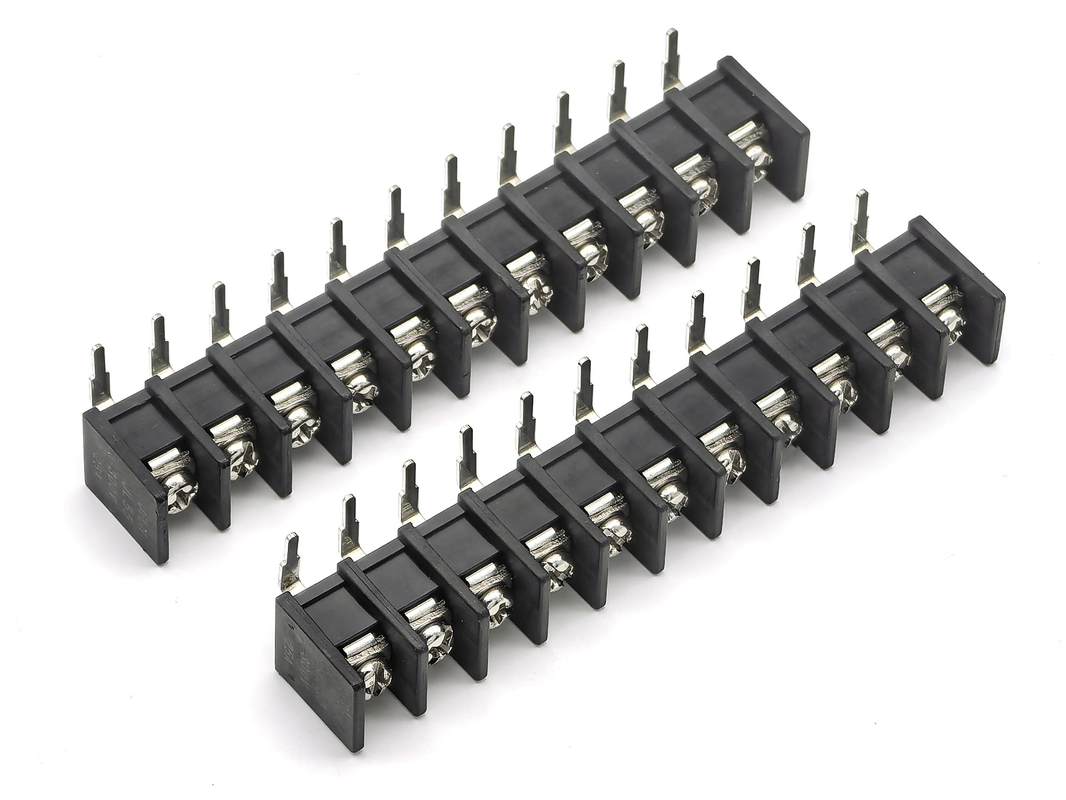

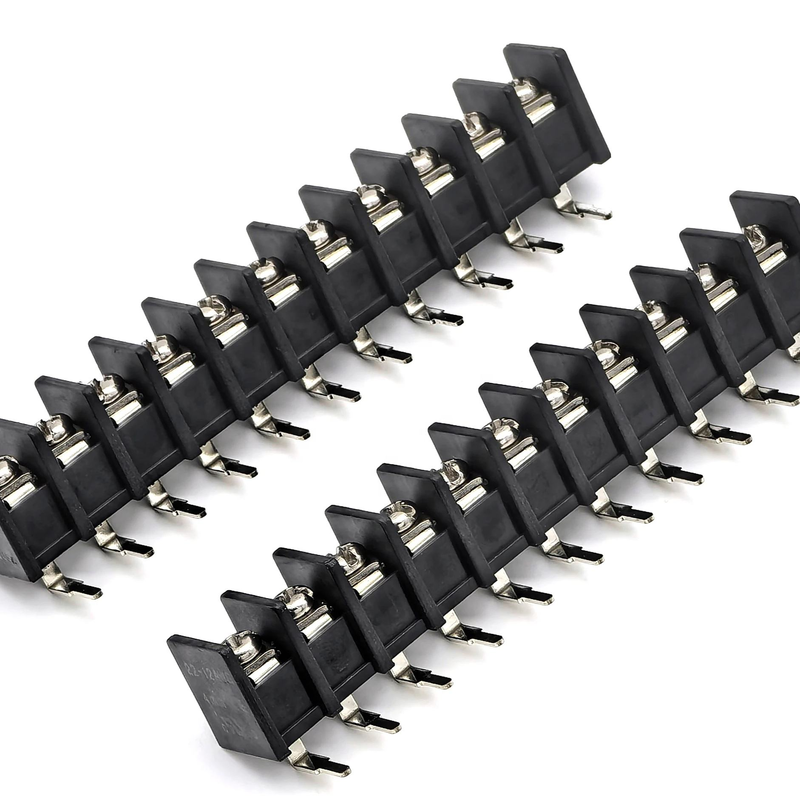

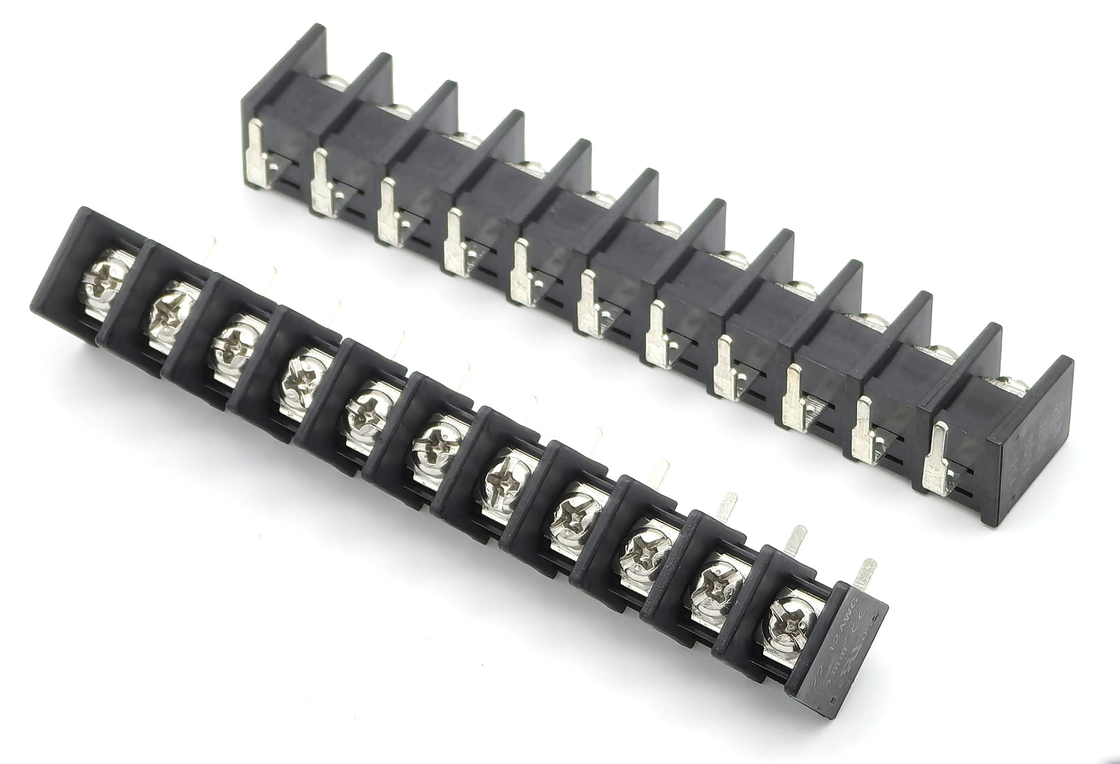

9.5mm 피치 배리어 터미널 블록 90도 DIP 블랙 11P PA66 재질 300V 25A

9.5mm 피치 바리어 터미널 블록 90도 DIP 블랙 11P PA66 소재 300V 25A

주요 특징

• 9.5mm 피치, 11포지션 90도 DIP 관통형 바리어 터미널 블록, 블랙 PA66 UL94V-0 하우징
• 300V / 25A 연속 정격, 스크류 클램프 방식의 안전한 전선 고정으로 고출력 PCB 배선에 적합
• 폴 간 물리적 절연 배리어로 아크 발생 및 단락 위험 방지
• 주석 도금 황동 접점, 안정적인 전도성, 산화 방지로 긴 수명 보장
• 표준 DIP 풋프린트, 대량 SMT / 관통형 조립에 적합; RoHS & REACH 준수

제품 설명

일반 기계적 파라미터

재질 및 전기적 특성

환경 및 납땜 가이드

제품 특징

1. 바리어 절연 구조: 인접한 극 사이에 물리적 격벽이 있어 고출력 작동 시 단락 및 아크 위험 최소화
2. 90도 직각 DIP 핀: PCB에 수직으로 삽입, 전선은 수평으로 연결되어 보드 상단 공간 절약
3. PA66 UL94V-0 난연 하우징, 뛰어난 열 및 기계적 충격 저항
4. 주석 도금 황동 접점 및 니켈 도금 강철 나사: 낮은 접촉 저항, 부식 방지, 진동 환경에서도 안정적인 클램핑력
5. 스크류 클램프 단자: 연선/단선 모두 사용 가능, 현장 조립 및 유지보수 용이
6. 11핀 고정 구성으로 다중 루프 전원 신호 통합 가능; 극 수 사용자 정의 가능
7. RoHS 준수 원자재, 글로벌 산업 환경 요구 사항 충족

제품 장점

1. 안전성 향상: 내장된 배리어 월이 섬락 및 아크 발생을 방지하여 일반 비바리어 터미널 블록보다 다중 채널 고전류 회로에 훨씬 안전함
2. 11핀 롱 바디 최적화: 하나의 11포지션 디자인으로 여러 개의 짧은 블록을 연결할 필요 없음; PCB 풋프린트 및 조립 오류율 감소
3. 진동 방지 클램핑: M3 스크류 클램프가 안정적인 전선 압력을 유지하여 지속적인 충격 및 진동이 있는 장비에 적합
4. 비용 효율적인 고출력 솔루션: 25A 연속 전류 성능으로 과도한 사양으로 인한 불필요한 비용 없이 성능과 BOM 예산의 균형을 맞춤
5. 조립 용이성: 표준 90도 DIP 핀 레이아웃, 주류 웨이브 납땜 생산 라인과 호환; 특수 고정구 불필요
6. 공급 안정성: 자체 생산, 대량 주문 지원, 맞춤 수정 시 도면 확인 가능

적용 분야

• 산업 제어 PCB 보드
• 스위칭 전원 공급 장치 및 LED 드라이버 전원 장치
• 자동화 장비 및 릴레이 제어 모듈
• 계측 장비
• 신에너지 보조 제어 보드
• 가전제품 고출력 전기 제품
• 캐비닛 내부 다중 루프 전력 분배

맞춤 옵션

1. PCB 풋프린트 확인: 대량 생산 전에 90도 DIP 핀 레이아웃이 PCB 패드와 일치하는지 확인하십시오.
2. 전류 감소: 주변 온도가 85℃를 초과할 경우, 20A 이하로 작동 전류를 감소시키십시오.
3. 전선 선택: 25A 최대 부하 작동 시 12-14AWG 두꺼운 전선을 사용하십시오; 최대 전선 단면적을 초과하지 마십시오.
4. 토크 제어: 나사를 0.5 N·m로 조이십시오; 과도한 토크는 PA66 하우징을 균열시키고, 부족한 토크는 연결 불량 및 발열을 유발합니다.
5. 11핀이 프로젝트에 맞지 않는 경우: 이 시리즈의 2P-24P 대체 극 수 버전을 지원합니다.
6. 고진동 시나리오의 경우: 일상적인 유지보수로 장시간 작동 후 나사 조임 상태를 확인하십시오.

맞춤 프로세스 단계

1. 1. 요구 사항 수집 → 2. 기술 평가 및 견적 → 3. 3D 도면 검토 및 확인 → 4. 금형/공구 및 프로토타입 → 5. 샘플 테스트 (R, 유지력, 리플로우) 및 승인 → 6. 대량 생산 → 7. 최종 QC 및 배송.

당사의 서비스

샘플 제공 및 정책

샘플은 고객의 요청에 따라 무료로 제공되며, 배송료는 고객이 부담합니다. 일부 기존 고객의 경우 당사에서 배송료를 부담할 수도 있으며, 고객이 선불로 배송료를 지불하면 당사 택배로 샘플을 발송할 수도 있습니다.

보증/품질 보증/이용 약관

제품 품질을 보증합니다.
15일 빠른 배송을 보장합니다.
결제 조건은 T/T를 포함하며, L/C, PayPal, Western Union 등 협의 가능합니다.

판매 후 서비스

사무실 및 본사 네트워크를 통해 우수한 서비스를 제공합니다.
전화 또는 이메일로 영업 마케팅 부서에 문의하시거나, 편리하다면 저희 사무실을 방문하십시오.
친절한 서비스 외에도 가장 경쟁력 있는 가격과 유연한 일정을 제공합니다.

자주 묻는 질문

Q: MOQ는 무엇인가요?

A: 일반적으로 MOQ는 1000개이지만, 테스트를 위한 소량 주문도 수락합니다.

Q: 공장을 방문할 수 있나요?

A: 저희 공장을 방문하신 것을 환영하며, 전문적인 생산 공정을 보여드리겠습니다. 장기적인 협력을 기대합니다.

Q: 샘플 시간은 어떻게 되나요? 배송 시간은 어떻게 되나요?

A: 샘플은 7일, 대량 생산은 15-20일입니다. 수량에 따라 달라집니다.

Q: 상품을 어떻게 검사하나요?

A: 공장 방문, 제3자 검사 또는 사진 검사를 통해 검사할 수 있습니다.

Q: 저희 나라로 배송하는 데 얼마가 드나요?

A: 총 중량 및 CBM에 따라 운송 회사에서 운임을 제공합니다.

Q: 주문이 발송되었는지 어떻게 알 수 있나요?

A: 상품이 발송되는 즉시 추적 번호(DHL, UPS, FedEx, TNT, EMS 등), 항공 운송장 또는 해상 B/L을 보내드립니다. 배송 상황을 추적하고 알려드립니다. 유용한 판매 후 서비스가 제공됩니다. 판매하시는 제품을 지원합니다.

Q: 개인화/맞춤 제작 제품을 만들 수 있나요?

 A: 물론입니다. 도면이나 샘플을 보내주시면 됩니다.
