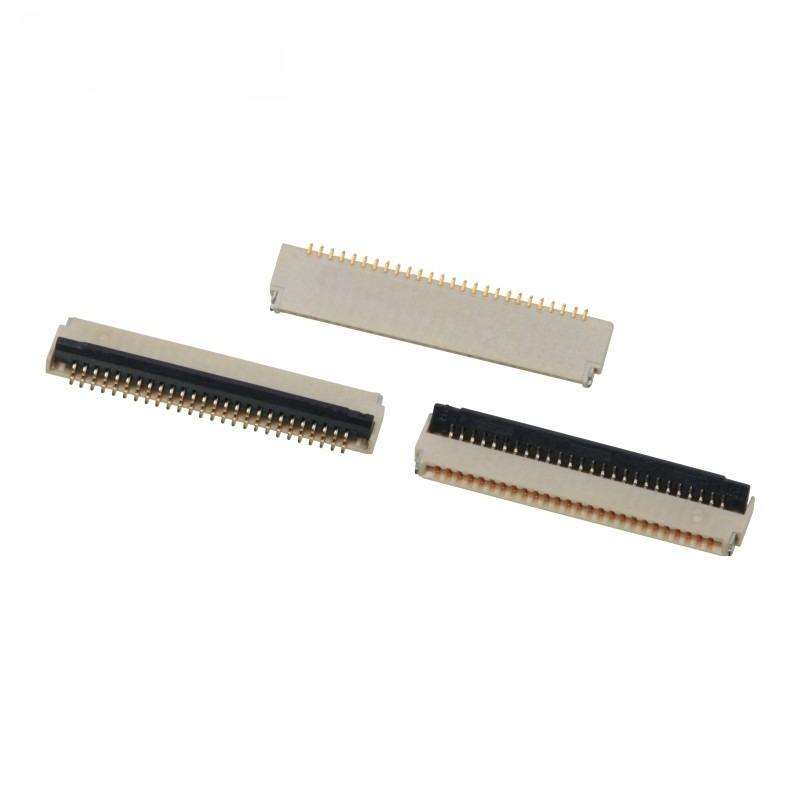

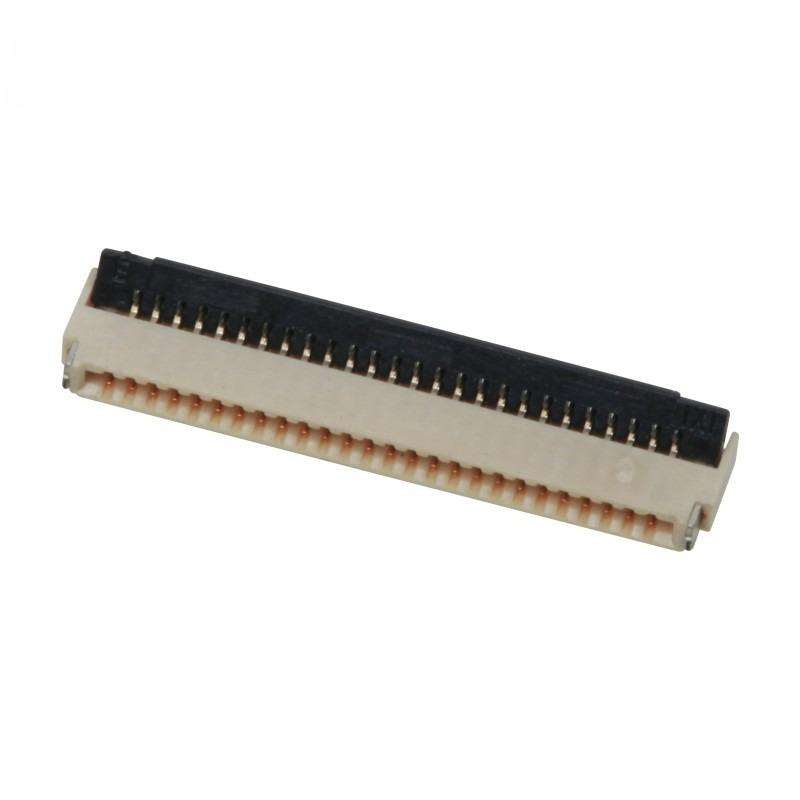

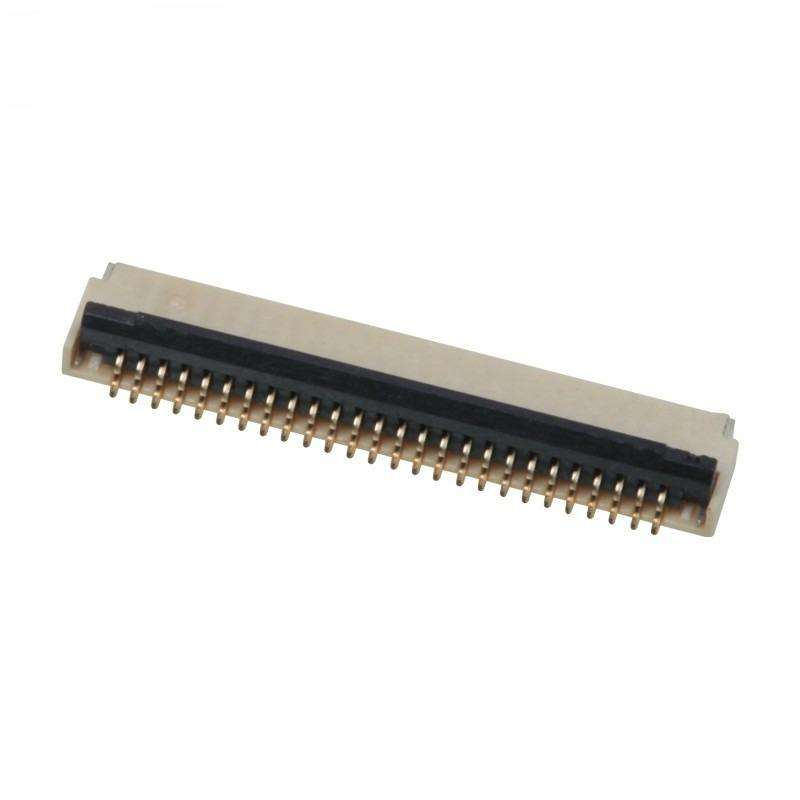

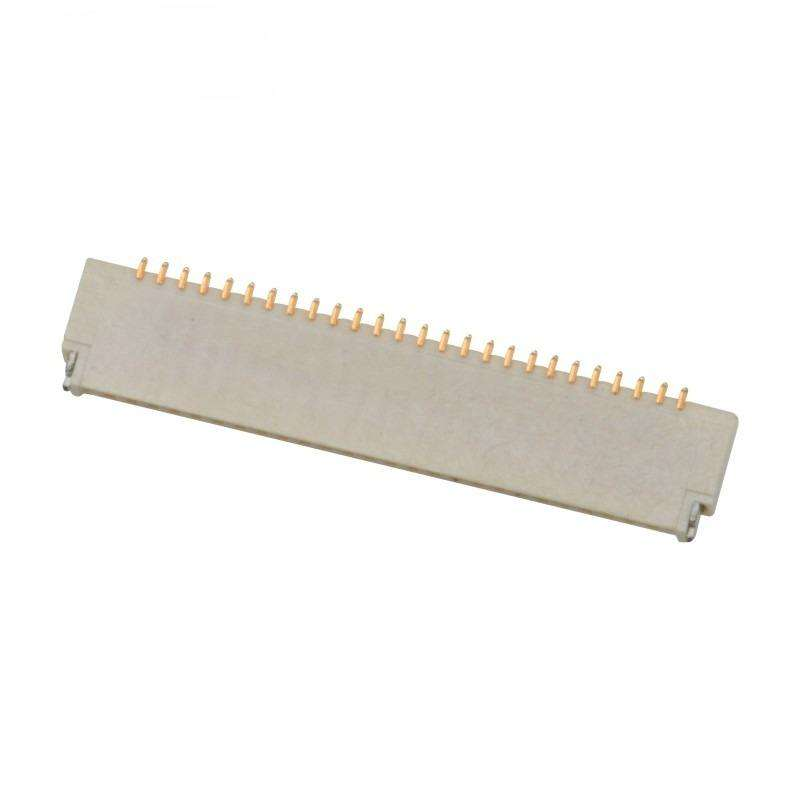

0.3mm Pitch 9- 71 핀 ZIF R/A SMT H=0.9 백플립 듀얼 콘택트 고온 열 플라스틱 FPC 커넥터 PCB

제품 하이라이트

극저 0.9mm 매트된 높이 직각 SMT FPC 커넥터, 0.3mm 픽치, 9-71 위치, 그리고 안정적인 ZIF/non-ZIF 전환 가능한 잠금 성능을 가진 역전환 ZIF 잠금 메커니즘.이중 상면 접촉 설계는 우수한 진동 방지 성능을 제공하며 간헐적 인 신호 중단없이 3 축 진동 테스트를 통과합니다.. 고온 열 플라스틱 가구는 표준 SMT 재공류를 지원합니다. 얇은 컴팩트 디스플레이 및 센서 모듈에 이상적입니다. RoHS 및 할로겐 무료 준수

.

전체 기술 사양

전기 사양

기계 성능 매개 변수

소재 및 접착 / 환경 및 용접

호환성 / 국제 주요 브랜드의 대체

직접적인 기능적 교체히로세 FH35C시리즈모렉스 502598시리즈TE 3-2328724 시리즈 0.3mm pitch back-flip ZIF 이중 접촉 FPC 커넥터

제품 특성

• 0.3mm 접촉 피치, 핀 수 설정 가능한 9- 71 핀, 직각 SMT 장착
• 역전환 ZIF 잠금 액추에터, 명확한 잠금 확인을 위한 촉각 클릭 피드백; ZIF / 비-ZIF 동작 모드를 지원합니다.
• 윗쪽의 이중 접촉 구조: 두 점 접촉은 FPC 보유를 향상시키고 진동 아래 신호 손실을 피합니다.
• 초저 0.9mm 매트 높이, 디자이너가 초파늘한 최종 제품 기계적인 레이아웃을 실현하는 데 도움이됩니다
• 표준 SMT 재흐름 용접 공정과 호환되는 고온 열 플라스틱 단열기
• 산업 표준 0.2mm 두께 FPC를 허용합니다. 입력 캄퍼 가이드는 잘못된 FPC 삽입을 방지합니다.
• 엄격한 3축 진동 테스트를 통과합니다. 진동 조건에서 전기 불연속성> 1 μs가 없습니다.
• RoHS 준수, 알로겐 없는; 사용자 정의 가능한 접착 두께, 편광 키, 부분 핀 할당

공장 인증 및 사용자 지정 서비스

• 공장 인증: ISO9001, ISO14001, RoHS, 할로겐 없는 준수
• MOQ: 표준 릴 MOQ 5000 pcs; 소량 시험 주문 협상 가능
• 샘플 정책:무료 샘플 지원 / 빠른 샘플 배달
• 사용자 정의: 사용자 지정 핀 수, 접착 두께, 편광 키, 고객 도면 또는 사양에 따라 특수 기계적 수정

포장 방법

• 릴 (테이프 & 릴): 표준 포장, SMT 자동 픽 앤 플래시 기계에 적합, 직접 고객 조립 라인에 공급.
• 튜브 포장: 소량 샘플 / 수동 프로토타입 조립에 사용할 수 있습니다. 대용량 자동 SMT 생산에 적합하지 않습니다.

선행 시간

• 샘플 주문: 3 일
• 대량 생산 주문: 1~3 주, 양 및 사용자 지정 요구 사항에 따라

FFC 커넥터와 FPC 사이의 주요 차이점

제조에 있어서, 회로들이 형성되는 방식은 다릅니다.

1. FPC는 다양한 단면, 이면 및 다층 구조를 가진 유연한 회로 보드이며, 화학적 발열로 FCCL (유연한 구리 접착 엽지) 로 처리됩니다.

2FFC는 평평한 구리 필름으로 겹쳐진 절연 엽지 필름의 두 층을 사용합니다. 완제품은 간단하고 두꺼운 것입니다.

FPC 미래 혁신 동향

1두께 FPC의 두께는 더 유연하고 얇아야 합니다.

2접는 저항. 굽는 것은 FPC의 고유한 특성입니다. 미래의 FPC의 굽는 저항은 더 강해야 하며 10천 배 이상 되어야 합니다. 물론,이것은 더 나은 기판을 필요로 합니다..

3가격. 이 단계에서 FPC의 가격은 PCB보다 훨씬 높습니다. FPC의 가격이 떨어지면 시장이 넓어집니다.

4다양한 요구 사항을 충족시키기 위해 FPC 프로세스는 업그레이드되어야하며 최소 오프러와 최소 라인 너비 / 라인 간격은 더 높은 요구 사항을 충족해야합니다.

자주 묻는 질문

1샘플 주문을 받을 수 있나요?
예, 우리는 테스트 및 품질을 확인하는 샘플 주문을 환영합니다. 혼합된 샘플은 허용됩니다.

2우리의 요구에 따라 제품을 만들 수 있습니까?
예, 제품의 사양은 우리의 MOQ를 충족 할 수 있다면 사용자 정의 될 수 있습니다.

3어떻게 제품의 품질을 보장합니까?
1) 우리는 품질 문제 30 일 이내에, 우리는 당신에게 반환 할 것을 약속합니다.

2) 생산 도중 엄격한 검출

3) 배송 전 제품의 엄격한 샘플링 검사 및 무결한 제품 포장 보장

4우리의 제품 인증은 무엇입니까?
ISO9001 및 다른 ROHS 인증서

5얼마나 빨리 물건을 받을 수 있을까요?
대부분의 물품은 재고에 있습니다; 배달 시간은 지불을 받은 후 약 1-5일입니다. 사용자 정의 요구 사항에 대해서는 시간이 조금 더 길어질 것입니다.

6배달을 위해 어떤 물류를 사용하시나요?
우리는 주로 DHL, UPS, FEDEX, EMS, 그리고 다른 익스프레스 배달에 의해 물건을 배달합니다. 우리는 고객을 위해 가장 비용 효율적인 물류를 선택할 것입니다. 또한 운송자가 선택한 제품을 지원합니다.

7왜 우리한테서 사야죠?
우리는 16년의 산업 경험을 가지고 있습니다. 우리는 수천 개의 회사와 협력하고 있습니다. 제품의 품질은 신뢰할 수 있습니다.

8, 귀하의 회사는 주로 어떤 제품을 판매합니까?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors and so on.
