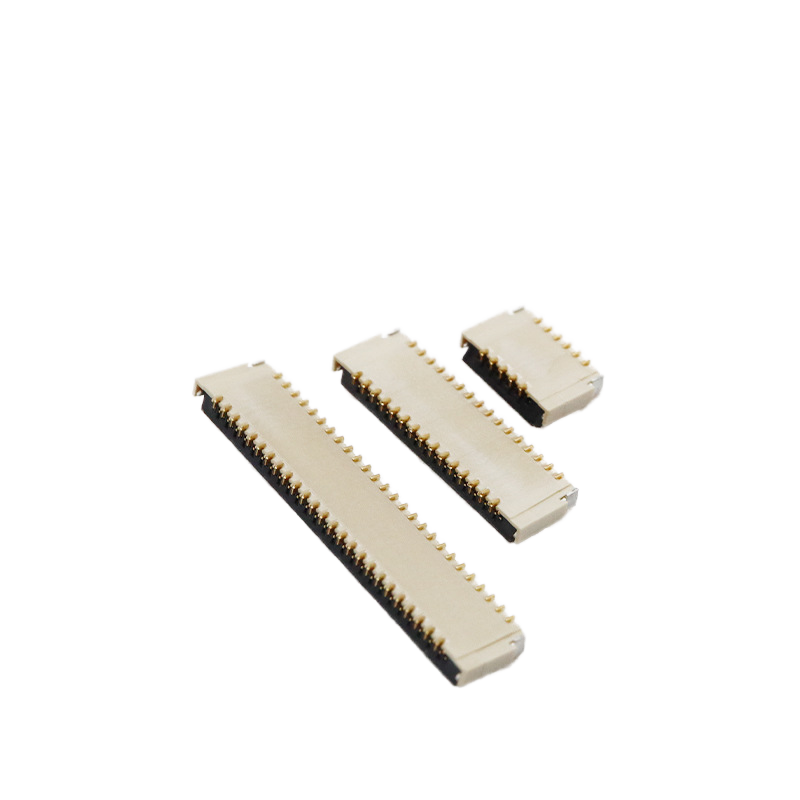

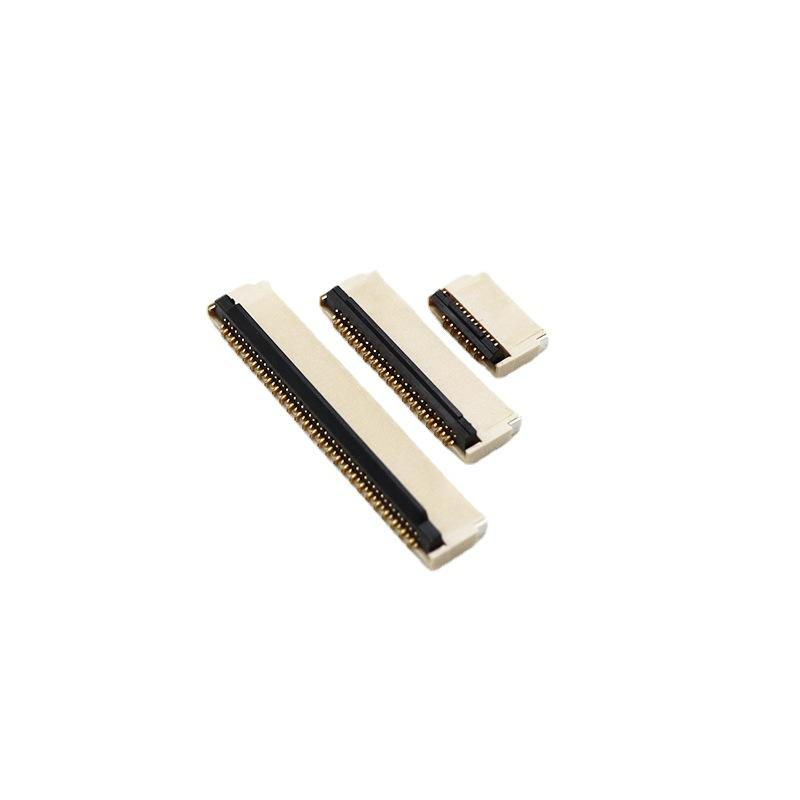

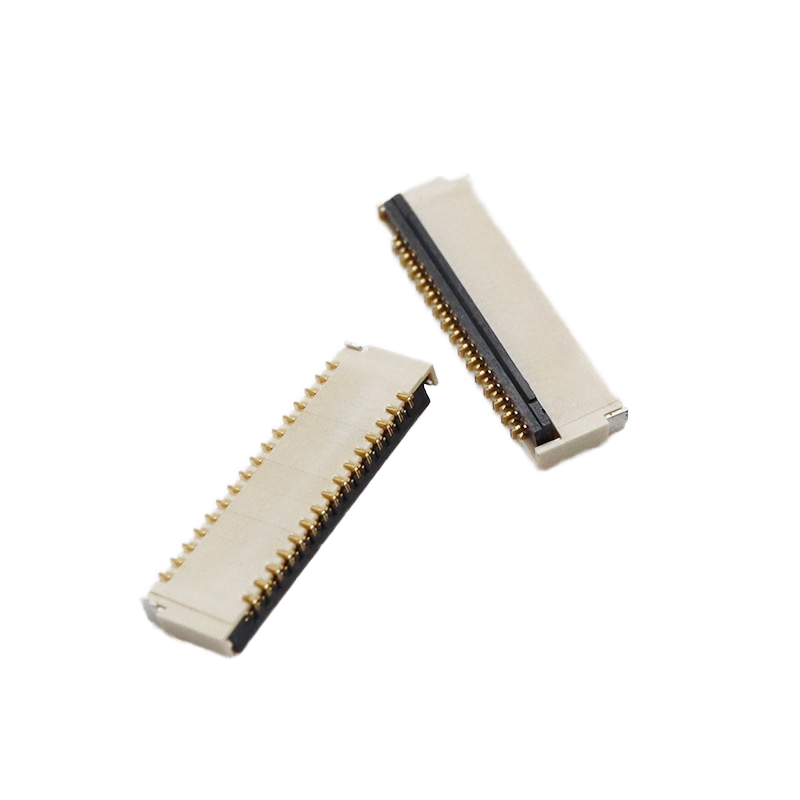

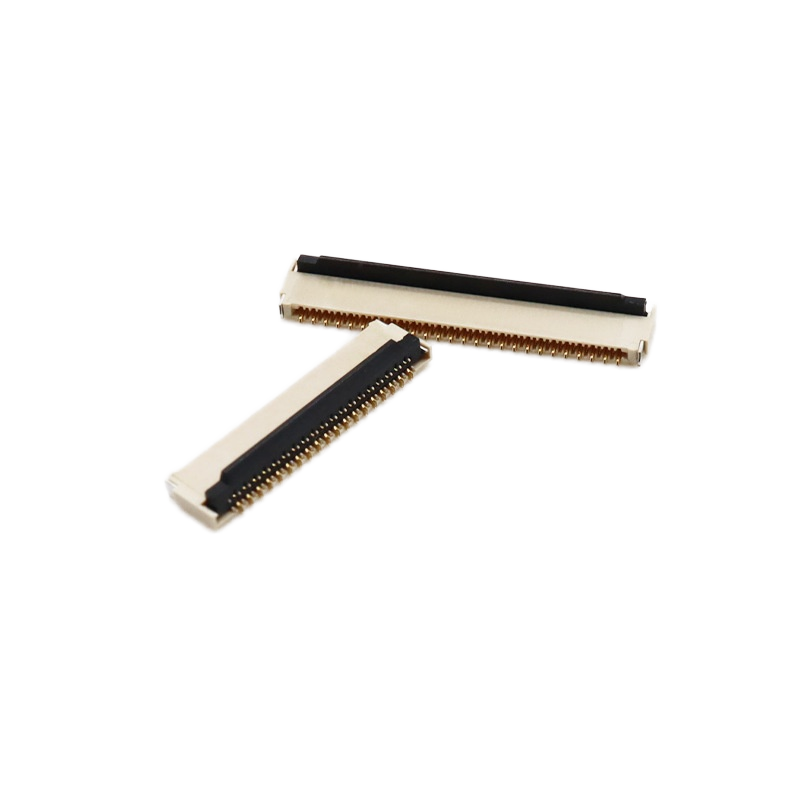

9P/11P/13P/15P/25P/39P/45P/51P 전면 삽입 및 후면 잠금 FPC 커넥터 0.3 피치 1.0H 피치 고정밀 커넥터

제품 하이라이트

0.3mm 피치, 1.0mm 초저 결합 높이 전면 삽입 후면 잠금 FPC 소켓, ZIF / 비ZIF 잠금 버전으로 제공됩니다. 강화된 후면 잠금 액추에이터는 안정적인 클램핑력을 제공하며 FPC 풀림 없이 엄격한 진동-충격 테스트를 통과합니다. 9P-51P의 다중 핀 범위는 고밀도 신호 전송을 지원합니다. LCP 고온 하우징은 SMT 리플로우를 지원하며 RoHS를 준수하고 소비자 및 산업용 소형 장치의 주류 수입 시리즈를 직접 대체할 수 있습니다.

전체 기술 사양

전기 사양

기계적 성능 매개변수

재질 및 도금 / 환경 및 납땜

호환성 및 상호 참조 (해외 브랜드 대체)

JAE, TE, Molex, Hirose 0.3mm 피치 전면 삽입 후면 잠금 FPC 커넥터의 동급 시리즈와 핀 대 핀 기계적 및 전기적 호환성.

제품 특징

• 전면 삽입 후면 잠금 기계 구조; 듀얼 옵션ZIF / 비ZIF 액추에이터다양한 조립력 요구 사항 충족
• 초저 결합 높이: 1.0mm, 슬림 프로파일 하드웨어의 중요 내부 공간 절약
• 강화된 후면 잠금 래치 메커니즘: 일관된 유지력, 진동 및 충격 방지 검증, 간헐적 신호 끊김 방지
• 인청동 다중 빔 접점 구조, 고밀도 회로를 위한 안정적인 신호 무결성
• 고온 LCP UL94-V0 하우징, 하우징 변형 없이 표준 무연 SMT 리플로우 견딤
• 핀 수: 9P, 11P, 13P, 15P, 25P, 39P, 45P, 51P; 0.2mm 두께 표준 FPC 케이블 지원
• 수동 조립 또는 완전 자동 SMT 픽앤플레이스용 튜브 및 릴 엠보싱 테이프 포장으로 제공
• RoHS 준수; 고객 도면에 따른 맞춤형 금도금 두께, 기계적 조정 지원

참고용 추가 유형:

포장 방법

• 릴 (테이프 앤 릴): 표준 엠보싱 테이프 릴 포장, IEC 60286-3 준수, SMT 자동 픽앤플레이스 기계와 직접 호환, 대량 SMT 조립용.
• 튜브 포장: 특별 요청 시 제공, 주로 수동 프로토타입 조립용; 자동 SMT 배치에는 사용할 수 없음.

공장 인증 및 맞춤 서비스

• 인증: RoHS 준수; 진동, 열 충격 및 결합 주기 신뢰성 테스트를 위한 자체 실험실
• 샘플 정책: 무료 샘플 / 빠른 샘플 배송 지원
• 최소 주문 수량: 표준 부품 1000개; 맞춤형 부품은 도면 평가에 따름
• 맞춤화: 핀 수, 금도금 두께, 액추에이터 유형 조정, 극성 키 추가; 맞춤형 테이프 앤 릴 사양
• 리드 타임: 샘플 3영업일; 대량 생산 주문 1-3주 (주문 수량에 따라 다름)

자주 묻는 질문

1. 샘플 주문이 가능한가요?
네, 품질 테스트 및 검증을 위한 샘플 주문을 환영합니다. 혼합 샘플도 가능합니다.

2. 당사의 요구 사항에 따라 제품을 생산할 수 있나요?
네, MOQ를 충족하는 경우 제품 사양을 맞춤 설정할 수 있습니다.

3. 제품 품질을 어떻게 보장하나요?
1) 품질 문제 발생 시 30일 이내에 반품해 드립니다.

2) 생산 중 엄격한 검사.

3) 출하 전 제품에 대한 엄격한 샘플 검사 및 완벽한 제품 포장을 보장합니다.

4. 당사 제품 인증은 무엇인가요?
ISO9001 및 기타 ROHS 인증.

5. 상품을 얼마나 빨리 받을 수 있나요?
대부분의 상품은 재고가 있습니다. 배송 시간은 결제 후 약 1-5일입니다. 맞춤형 요구 사항의 경우, 확인된 대로 시간이 조금 더 걸립니다.

6. 어떤 물류를 사용하여 배송하나요?
주로 DHL, UPS, FEDEX, EMS 및 기타 특송으로 상품을 배송합니다. 고객에게 가장 비용 효율적인 물류를 선택합니다. 또한 귀하의 포워더가 상품을 픽업하는 것도 지원합니다.

7. 왜 우리에게서 구매해야 하나요?
16년의 업계 경험을 보유하고 있습니다. 수천 개의 회사와 협력했습니다. 제품 품질이 신뢰할 수 있습니다.

8. 귀사에서 주로 판매하는 제품은 무엇인가요?
당사 주요 제품에는 FFC/FPC 커넥터 / 웨이퍼 커넥터 / SIM 카드 커넥터 / 메모리 카드 커넥터 / USB 커넥터 / Type C 커넥터 / HDMI 커넥터 / RJ45 시리즈 / B to B 커넥터 및 핀 헤더 커넥터 등이 있습니다.
