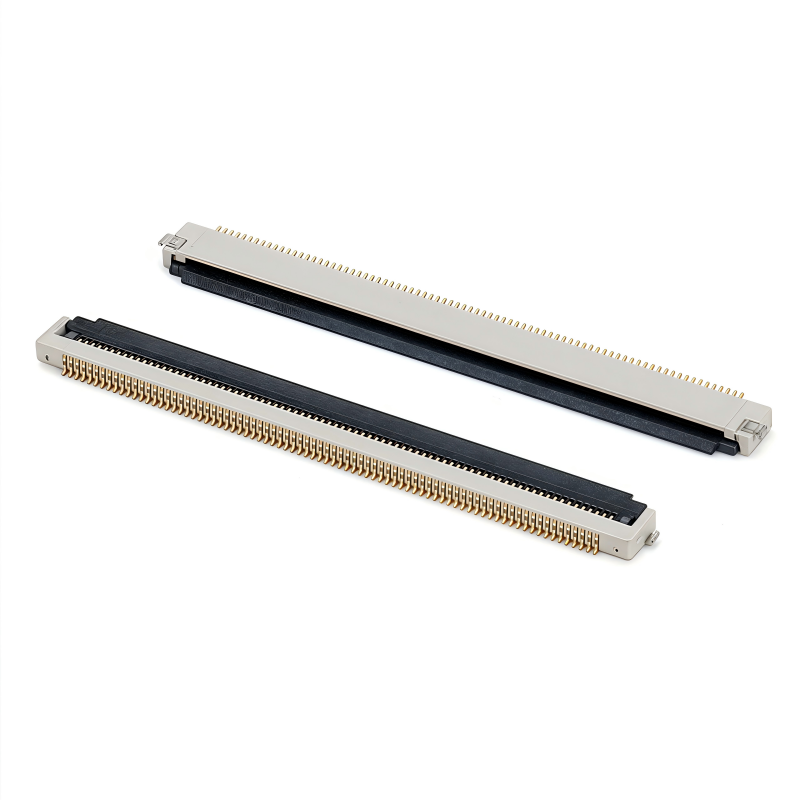

0.5mm 피치 플립 커버 H1.8 80핀 ZIF FFC FPC 커넥터 50V 500V -20~+85°C 505110 505110-8091

0.5mm 피치 80핀 ZIF 플립 타입 FFC/FPC 커넥터, H1.8 적층 높이, 듀얼 컨택트 디자인, -20~+85°C, SMT 릴 패키징, Molex 505110-8091 직접 대체품, 디스플레이, IoT 및 스마트 장치 PCB 케이블 연결용.

제품 하이라이트

• 블라인드 페어링 및 자체 정렬: 극성 하우징 + 케이블 안내 탭으로 역삽입 방지 및 미세 조립 오프셋 보상, 수동 또는 자동 조립 시 핀 손상 방지.
• 고속 신호 전송: 듀얼 컨택트 구조로 안정적인 접촉 임피던스 보장, 디스플레이 모듈용 고속 LVDS 신호 전송 지원.
• 낮은 결합 높이: 적층 높이 H1.8mm, 초슬림 프로파일로 컴팩트 PCB 적층 요구 사항에 적합.

기술 사양

호환/대체 브랜드 설명

이 80핀 0.5mm 플립 ZIF FFC/FPC 커넥터는 Molex 505110 시리즈, 부품 번호 505110-8091의 드롭인 대체품입니다. 동일한 풋프린트, 핀 배열 및 기계적 치수; PCB 재설계 없이 직접 PCB 대체 가능.

제품 특징

1. 전면 플립 ZIF 잠금 설계, FFC/FPC 케이블 삽입 시 제로 삽입력.
2. 듀얼 하단 컨택트 단자, 자체 세척 접촉면, 진동 시 안정적인 연결.
3. 내장형 오정렬 방지 극성, 역 조립 위험 제거.
4. 진공 픽앤플레이스 영역 예약, SMT 생산과 완벽하게 호환.
5. 초저 프로파일 H1.8mm, 슬림 장치의 수직 공간 절약.

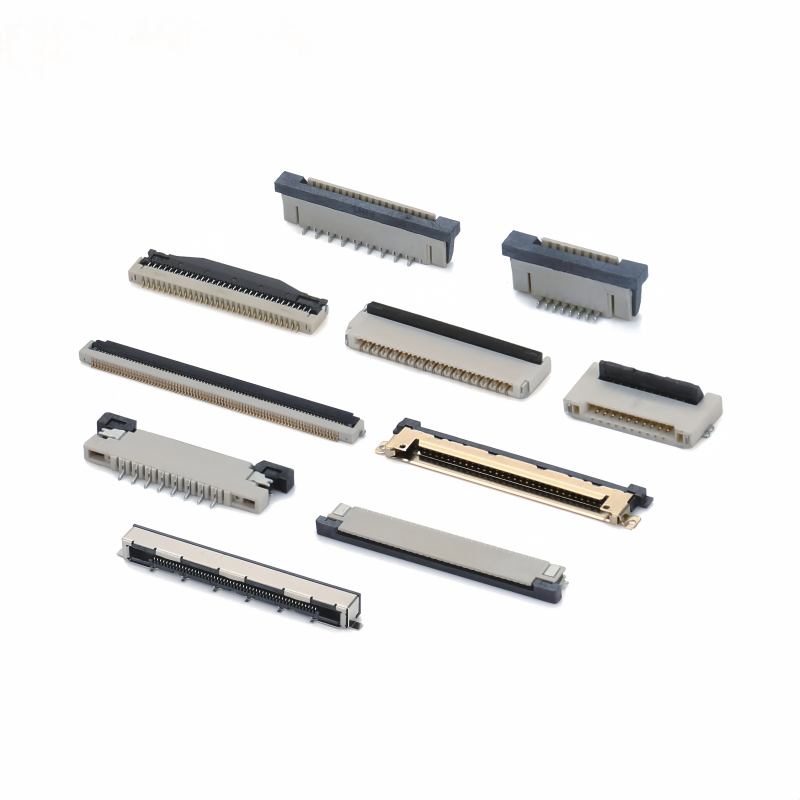

참고용 추가 유형:

제품 장점

1. 비용 효율적인 대안: Molex 505110-8091과 핀 대 핀 호환, 짧은 리드 타임, BOM 비용 절감.
2. 견고한 신호 안정성: 듀얼 컨택트 구조로 디스플레이 신호의 간헐적 오류 위험 감소.
3. 넓은 온도 범위: 소비자 및 경공업 장치에 대한 안정적인 성능.
4. 공장 맞춤화: 핀 수, 도금 두께, 하우징 색상 맞춤화 지원.
5. 완전한 SMT 준비: 릴 테이프 패키징, 자동 픽앤플레이스 기계에서 직접 실행 가능.

응용 시나리오

LCD / OLED 디스플레이 모듈

IoT 장치, 스마트 홈

NB 노트북

GPS 휴대용 단말기

의료용 휴대용 장비

소형 카메라 모듈

자동차 소형 화면.

포장 방법

• 테이프 및 릴 (릴): 표준 엠보싱 캐리어 테이프, SMT 자동 픽앤플레이스 기계에 적합, 고객 생산 라인에 직접 로드하여 대량 조립 가능.
• 튜브 (튜브 포장): 플라스틱 튜브 포장, 주로 프로토타입, 소량 시험 생산 또는 수동 조립 시나리오에 사용.

공장 인증 및 맞춤 서비스

인증: ISO9001, RoHS, REACH.

MOQ 및 샘플 정책: 무료 샘플 제공, 빠른 샘플 배송.

맞춤 서비스: 요청 시 맞춤형 핀, 금 도금 두께, 하우징 재질 및 색상.

고객 선택 가이드

1. 피치 0.5mm, 총 핀 수 80개, 플립 ZIF 방향 (전면 플립) 확인.
2. 적층 높이 H1.8mm, FFC 케이블 두께 0.3mm 호환성 확인.
3. Molex 대체 시 PCB 풋프린트가 505110-8091과 일치하는지 확인.
4. 디스플레이 애플리케이션을 위한 작동 온도 및 신호 속도 요구 사항 확인.
5. SMT 대량 생산용 릴 패키징; 맞춤형 핀 버전에 대해 문의하십시오.

FAQ

1. 샘플 주문이 가능한가요?
네, 품질 테스트 및 확인을 위해 샘플 주문을 환영합니다. 혼합 샘플도 가능합니다.

2. 당사의 요구에 따라 제품을 생산할 수 있습니까?
네, MOQ를 충족하는 경우 제품 사양을 맞춤 설정할 수 있습니다.

3. 당사 제품의 품질을 어떻게 보장합니까?
1) 품질 문제 발생 시 30일 이내에 환불해 드립니다.

2) 생산 중 엄격한 검사.

3) 선적 전 제품에 대한 엄격한 샘플링 검사 및 완벽한 제품 포장 보장.

4. 당사 제품 인증은 무엇입니까?
ISO9001 및 기타 ROHS 인증.

5. 상품을 얼마나 빨리 받을 수 있습니까?
대부분의 상품은 재고가 있으며, 결제 후 약 1-5일 이내에 배송됩니다. 맞춤 요구 사항의 경우, 확인된 대로 시간이 조금 더 걸립니다.

6. 배송에 어떤 종류의 물류를 사용합니까?
주로 DHL, UPS, FEDEX, EMS 및 기타 특송으로 상품을 배송합니다. 고객에게 가장 비용 효율적인 물류를 선택할 것입니다. 또한 귀하의 포워더가 상품을 픽업하는 것도 지원합니다.

7. 왜 당사로부터 구매해야 합니까?
당사는 16년의 업계 경험을 보유하고 있습니다. 수천 개의 회사와 협력했습니다. 제품 품질이 신뢰할 수 있습니다.

8. 귀사는 주로 어떤 제품을 판매합니까?
당사의 주요 제품에는 FFC/FPC 커넥터 / 웨이퍼 커넥터 / SIM 카드 커넥터 / 메모리 카드 커넥터 / USB 커넥터 / Type C 커넥터 / HDMI 커넥터 / RJ45 시리즈 / B to B 커넥터 및 핀 헤더 커넥터 등이 있습니다.
