원래 장소:
광동, 중국
브랜드 이름:
XTKCONN
인증:
CE,SGS,ROHS,ISO9001
모델 번호:
FPC**-T1T1-00**-C

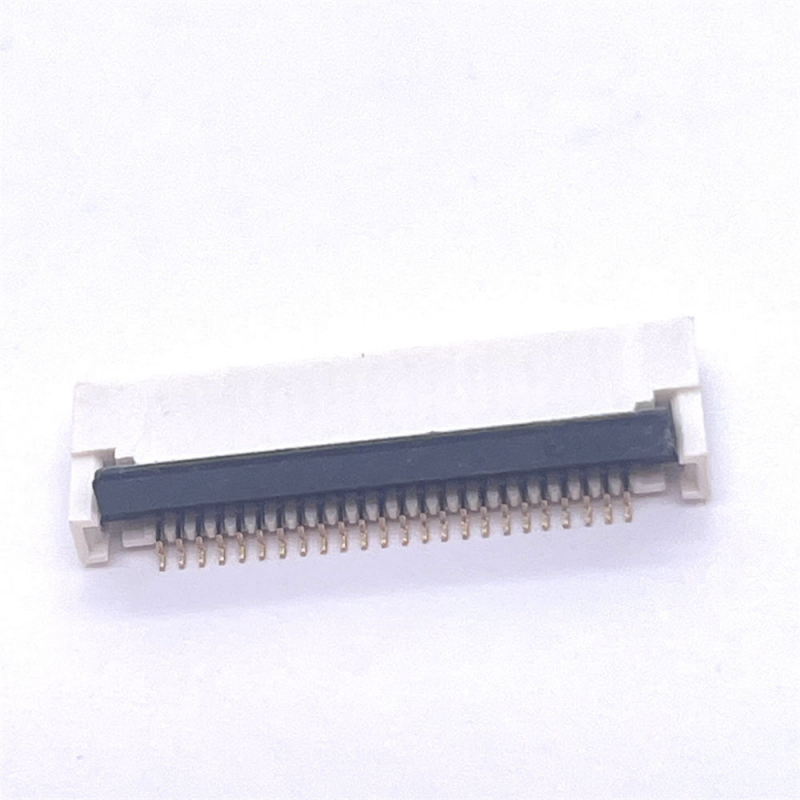

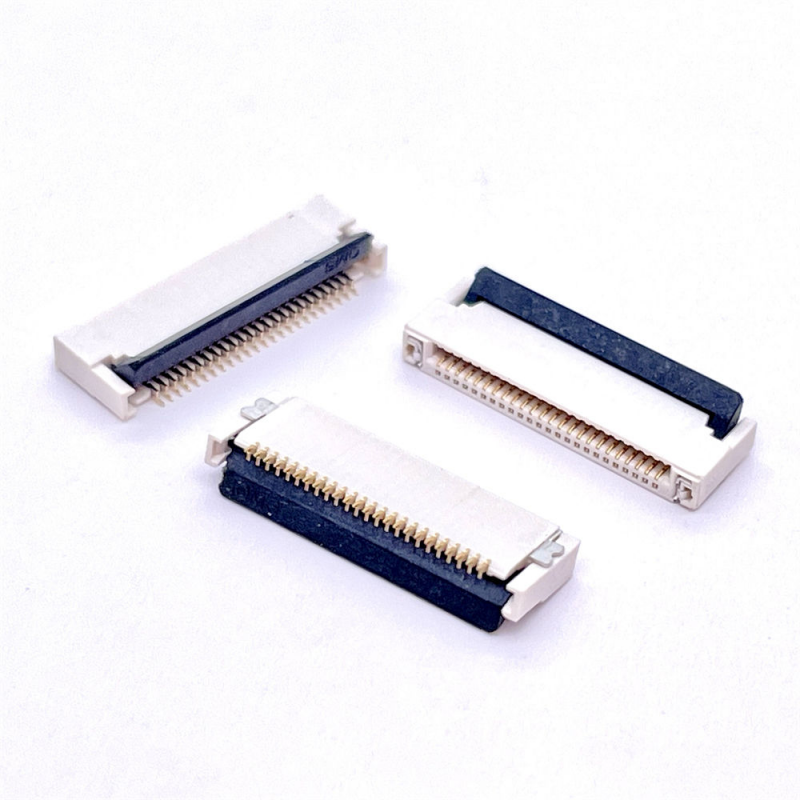

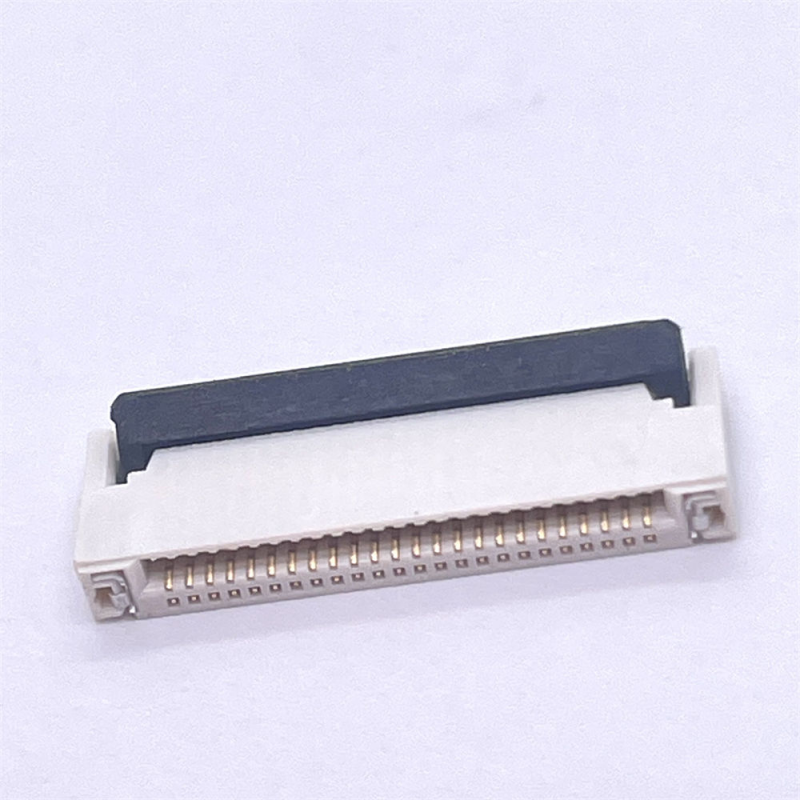

0.5mm 피치 이중 접점 FFC/FPC 커넥터2.0mm 결합 초저 프로파일. 튀어나오지 않는 안정적인 액추에이터 구조로 ZIF/Non-ZIF 이중 잠금 메커니즘을 지원합니다. 엄격한 다축 진동 테스트를 통과했습니다. 양면 접점은 충격 및 진동으로 인한 간헐적인 신호 위험을 제거합니다. SMT 표면 실장, 고온 LCP 하우징, RoHS 준수, 자동 SMT 조립을 위한 릴/튜브 포장에 사용 가능.
전체 기술 사양
전기 사양
| 목 | 사양 |
|---|---|
| 정점 | 0.5mm |
| 정격 전류(핀당) | 0.5A AC/DC |
| 정격전압 | 50V AC/DC |
| 초기 접촉 저항 | 40mΩ 이하 |
| 절연저항 | ≥ 500MΩ @100V DC |
| 내전압 | 200V AC, 1분, 고장 없음 |
기계적 성능 매개변수
| 목 | 사양 |
|---|---|
| 결합 높이 | 2.0mm |
| 잠금 유형 | ZIF/비ZIF 옵션 플립 잠금 액추에이터 |
| 접촉 구조 | 양면 이중 접점 유형 |
| 장착 스타일 | 직각 SMT |
| 적용 FFC/FPC 두께 | 0.30±0.05mm |
| 짝짓기 주기 | 최소 20사이클 |
| 진동 테스트 | 10‑55Hz, 3축, ≥1μs 전기 불연속성 없음 |
| 충격 테스트 | 50G 반사인, 3축, 신호 드롭아웃 없음 |
소재 및 도금 / 환경 및 납땜
| 목 | 사양 |
|---|---|
| 하우징/액추에이터 재질 | LCP, UL94‑V0 고온 열가소성 수지 |
| 접촉 재료 | 인청동 |
| 접촉 도금 | 결합 영역 금도금; 솔더 테일 니켈 언더플레이팅 |
| 작동 온도 | -40℃ ~ +85℃ |
| SMT 리플로우 프로파일 | 최고 온도 260 ℃ ±5 ℃, 체류 ≤ 5 s |
| 수동 납땜(시제품만 해당) | ≤ 350 ℃, 납땜 시간 ≤ 3 s |
| 규정 준수 | RoHS 준수 |
주류 국제 시리즈에 대한 직접 드롭인 기능 교체:
제품특징
‑ 양면 이중 접점 단자 설계, 진동 방지, 신호 끊김 방지
‑ 2.0mm의 매우 낮은 결합 높이, 공간 절약형 컴팩트 레이아웃
‑ ZIF/비ZIF 플립 잠금 액추에이터 옵션, 팝아웃 방지 잠금 구조
‑ 표준 SMT 리플로우 솔더링을 위한 고온 내성 LCP 하우징
‑ 직각 SMT 장착; 표준 0.3mm 두께 FFC/FPC와 호환 가능
‑ 여러 핀 수로 제공됩니다. RoHS 준수

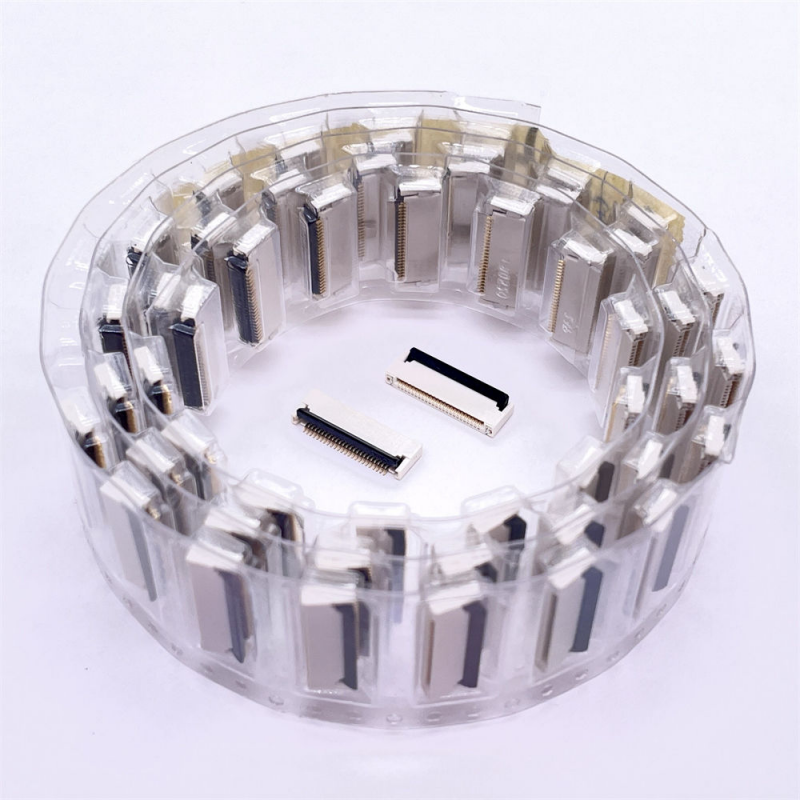

‑ 이중 포장 옵션: 자동 선택 및 배치를 위한 튜브 및 테이프 온 릴
참고를 위한 유형 더:
‑ 산업용 디스플레이 모듈, 소형 LCD/OLED 화면 내부 상호 연결
‑ 휴대용 장치, POS 단말기, 스캐너
‑ 의료용 휴대용 기기, 센서 신호 전송 테스트
- 스마트 홈 하드웨어, 웨어러블 기기, AR/VR 주변 모듈
‑ 온보드 보조 디스플레이, 차량 장착 소형 스크린 어셈블리
‑ IoT 장비, 데이터 수집 유연한 케이블 연결
‑ 규정 준수: RoHS 인증; 공장에서는 표준화된 IQC‑IPQC‑FQC 전체 프로세스 품질 관리를 구현합니다.
‑ 샘플 정책: 무료 샘플/빠른 샘플 배송을 지원합니다.
- MOQ: 표준 시리즈 낮은 MOQ; 도면 평가에 따라 맞춤형 솔루션을 제공합니다.
‑ 리드타임: 샘플 주문 영업일 기준 3일; 대량 생산 주문에는 1~3주가 소요됩니다(핀 수 및 맞춤화 범위에 따라 다름).
‑ 맞춤형 항목: 핀 수 조정, 금도금 두께 수정, 특수 액추에이터 요구 사항, 특수 포장 요구 사항.
자주 묻는 질문
1. 샘플 주문을 할 수 있나요?
예, 품질을 테스트하고 확인하기 위한 샘플 주문을 환영합니다. 혼합 샘플이 허용됩니다.
2. 우리의 요구에 따라 제품을 만들 수 있습니까?
예, MOQ를 충족할 수 있는 경우 제품 사양을 맞춤 설정할 수 있습니다.
3. 제품의 품질을 보장하는 방법은 무엇입니까?
1) 품질 문제가 발생한 경우 30일 이내에 환불해 드릴 것을 약속드립니다.
2) 생산 중 엄격한 검사.
3) 선적 전 제품의 엄격한 샘플링 검사와 온전한 제품 포장이 보장됩니다.
4. 당사의 제품 인증은 무엇입니까?
ISO9001 및 기타 ROHS 인증.
5. 상품을 언제까지 받을 수 있나요?
대부분의 상품은 재고가 있습니다. 배송기간은 결제완료 후 약 1~5일 정도 소요됩니다. 맞춤형 요구 사항의 경우 확인된 대로 시간이 조금 더 길어질 수 있습니다.
6. 배송에는 어떤 종류의 물류를 사용합니까?
우리는 주로 DHL, UPS, FEDEX, EMS 및 기타 특급 배송으로 상품을 배송합니다. 고객에게 가장 비용 효율적인 물류를 선택하겠습니다. 운송업자가 픽업한 상품도 지원됩니다.
7. 왜 우리에게서 구매해야 합니까?
우리는 16년의 업계 경험을 가지고 있습니다. 우리는 수천 개의 회사와 협력했습니다. 제품 품질은 신뢰할 수 있습니다.
8. 귀사는 주로 어떤 제품을 판매합니까?
당사의 주요 제품으로는 FFC/FPC 커넥터 / 웨이퍼 커넥터 / SIM 카드 커넥터 / 메모리 카드 커넥터 / USB 커넥터 / Type C 커넥터 / HDMI 커넥터 / RJ45 시리즈 / B to B 커넥터 및 핀 헤더 커넥터 등이 있습니다.
